产品型号：NET50-4NAT

特色功能：多网段多通道IP地址和通讯端口转换

1. 产品介绍

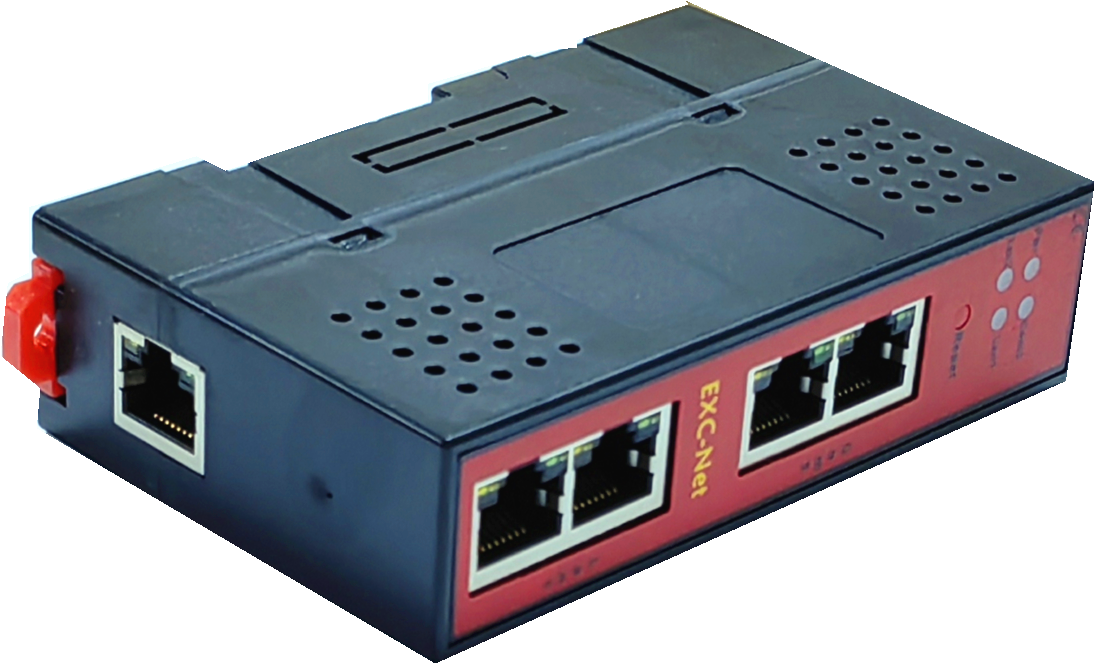

工业通讯桥接器（NET50-4NAT）支持IP地址跨网段和通讯端口的转换，同时支持多网段、多通道和多通讯端口。

桥接器采购双网卡设计，网卡1采用4端口交换机，可以配置4个网段；网卡2采用单网口设计，可以配置4个网段。

通过通道映射配置，可以实现单网段到多网段，多网段到单网段，多网段到多网段的多种IP地址转换的应用。

2、特色功能

1. 支持IP地址跨网段NAT转换；
2. 每个IP支持多个通讯端口的转换；
3. 支持8通道TCP/UDP通讯配置；
4. 支持16个以太网通讯连接；
5. 可同时连接多个不同网段的以太网设备；
6. 支持将一个IP转换成多个不同网段的IP地址；
7. 支持将多个网段的IP地址，转换成同一个网段的IP地址

5.1应用场景一：同网段多IP转换成另一网段多IP，且通讯端口相同

一个局域网内有多个以太网设备，IP地址不同但是通讯端口相同，现在另外一个网络的需要访问这些设备。

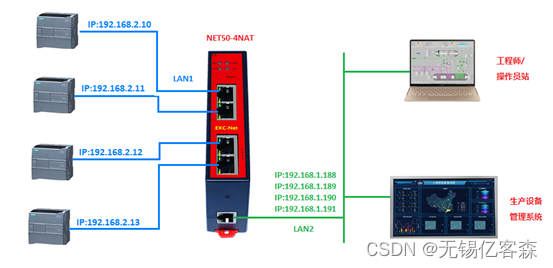

网络如下图（以西门子PLC为例）：

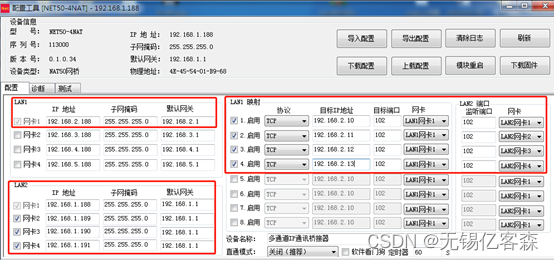

参数配置如图：

方案说明：

IP:192.168.2.10 通讯端口102映射到》》IP：192.168.1.188 通讯端口102；

IP:192.168.2.11 通讯端口102映射到》》IP：192.168.1.189 通讯端口102；

IP:192.168.2.12 通讯端口102映射到》》IP：192.168.1.190 通讯端口102；

IP:192.168.2.13 通讯端口102映射到》》IP：192.168.1.191 通讯端口102；

5.2应用场景二：不同网段的多个IP转换成另一网段多IP

多个设备处于不同的网段，现在上位系统需要和这些设备通讯，需要将这些设备的IP同一到一个局域网内

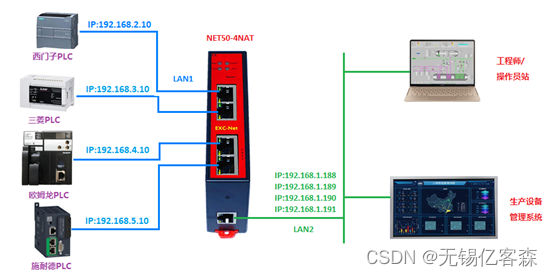

网络拓扑如下图：

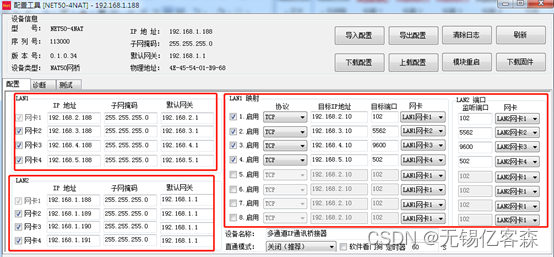

参数配置如图：

方案说明：

IP: 192.168.2.10 通讯端口102映射到》》IP：192.168.1.188 通讯端口102；

IP: 192.168.3.10 通讯端口 5562映射到》》IP：192.168.1.189 通讯端口5562；

IP: 192.168.4.10 通讯端口9600映射到》》IP：192.168.1.190 通讯端口9600；

IP: 192.168.5.10 通讯端口502映射到》》IP：192.168.1.191 通讯端口502；

5.3应用场景三：同网段的多个IP转换成另一网段单IP

一个局域网内有多个以太网设备，IP地址不同但是通讯端口相同，现在另外一个网络的系统需要访问这些设备，但是IP资源不够。

如下图（以西门子PLC为例）：

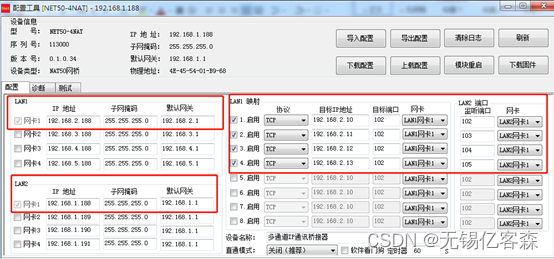

参数配置如图：

方案说明：

IP:192.168.2.10 通讯端口102映射到》》IP：192.168.1.188 通讯端口102；

IP:192.168.2.11 通讯端口102映射到》》IP：192.168.1.188 通讯端口103；

IP:192.168.2.12 通讯端口102映射到》》IP：192.168.1.188 通讯端口104；

IP:192.168.2.13 通讯端口102映射到》》IP：192.168.1.188 通讯端口105；

不同的设备，使用同一个IP通讯，通过通讯端口区分。

3.技术参数
