CH583是集成BLE 无线通讯的RISC-V MCU 微控制器。片上集成2Mbps低功耗蓝牙BLE 通讯模块、2 个全速USB 主机和设备控制器及收发器、2 个SPI、4 个串口、14 路ADC、触摸按键检测模块、RTC等丰富的外设资源。
功能
l Royalty-Free内核Core：
- 32位青稞RISC-V处理器WCH RISC-V4A
- 支持RV32IMAC 指令集，硬件乘法和除法
- 低功耗两级流水线，高性能1.56DMIPS
- 多档系统主频，最低32KHz
- 特有高速的中断响应机制
l 512K字节非易失存储FlashROM：
- 448KB 用户应用程序存储区CodeFlash
- 32KB 用户非易失数据存储区DataFlash
- 24KB 系统引导程序存储区BootLoader
- 8KB系统非易失配置信息存储区InfoFlash
- 支持ICP、ISP 和IAP，支持OTA 无线升级
- 20MHz 系统主频下基本零等待
l 32K字节易失数据存储SRAM：
- 30KB 双电源供电的睡眠保持存储区RAM30K
- 2KB双电源供电的睡眠保持存储区RAM2K
l 电源管理和低功耗：
- 支持3.3V 和2.5V电源，CH583M支持1.8V
- 内置DC-DC 转换，可降低功耗
- 空闲模式Idle：1.6mA
- 暂停模式Halt：320uA
- 睡眠模式Sleep：0.7uA～2.8uA 多档
- 下电模式Shutdown：0.2uA～2.3uA 多档
- 可选低功耗或高精度的电池电压低压监控
l 安全特性：AES-128 加解密，芯片唯一ID
l 低功耗蓝牙BLE：
- 集成2.4GHz RF 收发器和基带及链路控制
- 接收灵敏度-98dBm，可编程+6dBm发送功率
- BLE符合Bluetooth Low Energy 5.0 规范
- 支持2Mbps、1Mbps、500Kbps和125Kbps
- 在6dBm发送功率时无线通讯距离约500米
- 在6dBm发送功率125Kbps通讯距离约1000米
- 提供优化的协议栈和应用层API，支持组网
l 实时时钟RTC：支持定时和触发两种模式
l 通用串行总线USB：
- 2 组独立的USB 控制器和收发器
- 15个端点，支持DMA，支持64 字节数据包
- 集成USB 2.0全速收发器PHY，无需外围器件
- 支持全/低速的Host 主机和Device 设备模式
l 模数转换ADC：
- 12位模数转换器，支持差分和单端输入
- 14路外部模拟信号通道和2 路内部信号
l 触摸按键检测模块TouchKey：14 路通道
l 定时器Timer和脉宽调制PWM：
- 4 组26位定时器，16MHz 主频定时可达4.2S
- 4 路捕捉/采样，支持上升沿/下降沿/双边沿
- 4 路26位PWM 输出，8路8位PWM输出
l 异步串口UART：
- 4 组独立UART，兼容16C550，内置8级FIFO
- 23位计数器，通讯波特率可达6Mbps
- UART0 支持部分Modem，支持硬件自动流控
- UART0 支持多机通讯时从机地址自动匹配
l 串行外设接口SPI：
- 2 组独立SPI，内置FIFO
- SCK串行时钟频率可达系统主频的一半
- SPI0 支持Master和Slave 模式，支持DMA
l 两线串行接口I2C：
- 支持Master和Slave模式，兼容SMBus
- 支持7 位或10 位地址和总线广播
- 支持仲裁、错误检测、PEC 校验、延长时钟
l 温度传感器TS
l 时钟：内置PLL，内置32KHz 时钟
l 通用输入输出端口GPIO：
- 40个GPIO，其中2 个支持5V信号输入
- 可选上拉或下拉电阻，可选输出驱动能力
- 32个GPIO 支持电平或边沿中断输入
- 32个GPIO 支持电平或边沿唤醒输入
l 封装形式：QFN48_5X5、QFN28_4X4

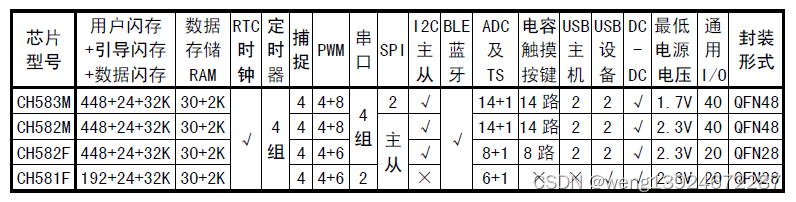

CH583 相比CH582 多了SPI1 主机，支持最低1.7V 电源电压。CH581 基于CH582 简化，去掉了一
组USB、触摸按键检测模块、I2C 模块和两个串口，FlashROM总容量仅256KB，ADC不支持DMA。除了
上述差异，其它基本与CH582 相同，可直接参考CH582 手册和资料。
