服务链路跟踪（Spring cloud sleuth + Zipkin）
本文主要讲述如何在Spring Cloud Sleuth中集成Zipkin。在Spring Cloud Sleuth中集成Zipkin非常的简单，只需要引入相应的依赖和做相关的配置即可。
一、简介
Spring Cloud Sleuth 主要功能就是在分布式系统中提供追踪解决方案，并且兼容支持了 zipkin，你只需要在pom文件中引入相应的依赖即可。
二、服务追踪分析

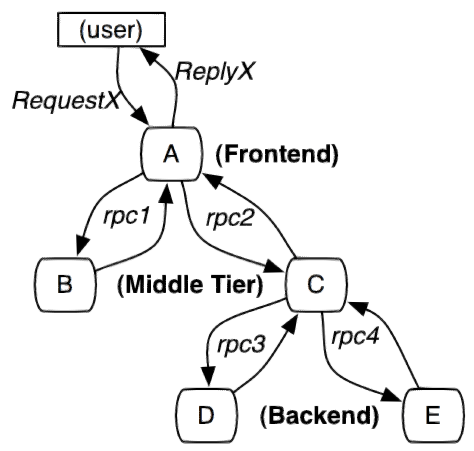

微服务架构上通过业务来划分服务的，通过REST调用，对外暴露的一个接口，可能需要很多个服务协同才能完成这个接口功能，如果链路上任何一个服务出现问题或者网络超时，都会形成导致接口调用失败。随着业务的不断扩张，服务之间互相调用会越来越复杂。
三、术语
Spring Cloud Sleuth采用的是Google的开源项目Dapper的专业术语。
- Span：基本工作单元，例如，在一个新建的span中发送一个RPC等同于发送一个回应请求给RPC，span通过一个64位ID唯一标识，trace以另一个64位ID表示，span还有其他数据信息，比如摘要、时间戳事件、关键值注释(tags)、span的ID、以及进度ID(通常是IP地址)
span在不断的启动和停止，同时记录了时间信息，当你创建了一个span，你必须在未来的某个时刻停止它。 - Trace：一系列spans组成的一个树状结构，例如，如果你正在跑一个分布式大数据工程，你可能需要创建一个trace。
- Annotation：用来及时记录一个事件的存在，一些核心annotations用来定义一个请求的开始和结束
- cs - Client Sent -客户端发起一个请求，这个annotion描述了这个span的开始
- sr - Server Received -服务端获得请求并准备开始处理它，如果将其sr减去cs时间戳便可得到网络延迟
- ss - Server Sent -注解表明请求处理的完成(当请求返回客户端)，如果ss减去sr时间戳便可得到服务端需要的处理请求时间
- cr - Client Received -表明span的结束，客户端成功接收到服务端的回复，如果cr减去cs时间戳便可得到客户端从服务端获取回复的所有所需时间
将Span和Trace在一个系统中使用Zipkin注解的过程图形化：
四、sleuth与Zipkin关系？
spring cloud提供了spring-cloud-sleuth-zipkin来方便集成zipkin实现（指的是Zipkin Client，而不是Zipkin服务器），该jar包可以通过spring-cloud-starter-zipkin依赖来引入。
五、Zipkin
Zipkin是什么
Zipkin分布式跟踪系统；它可以帮助收集时间数据，解决在microservice架构下的延迟问题；它管理这些数据的收集和查找；Zipkin的设计是基于谷歌的Google Dapper论文。
每个应用程序向Zipkin报告定时数据，Zipkin UI呈现了一个依赖图表来展示多少跟踪请求经过了每个应用程序；如果想解决延迟问题，可以过滤或者排序所有的跟踪请求，并且可以查看每个跟踪请求占总跟踪时间的百分比。
为什么使用Zipkin
随着业务越来越复杂，系统也随之进行各种拆分，特别是随着微服务架构和容器技术的兴起，看似简单的一个应用，后台可能有几十个甚至几百个服务在支撑；一个前端的请求可能需要多次的服务调用最后才能完成；当请求变慢或者不可用时，我们无法得知是哪个后台服务引起的，这时就需要解决如何快速定位服务故障点，Zipkin分布式跟踪系统就能很好的解决这样的问题。
Zipkin原理
针对服务化应用全链路追踪的问题，Google发表了Dapper论文，介绍了他们如何进行服务追踪分析。其基本思路是在服务调用的请求和响应中加入ID，标明上下游请求的关系。利用这些信息，可以可视化地分析服务调用链路和服务间的依赖关系。
对应Dpper的开源实现是Zipkin，支持多种语言包括JavaScript，Python，Java, Scala, Ruby, C#, Go等。其中Java由多种不同的库来支持
Spring Cloud Sleuth是对Zipkin的一个封装，对于Span、Trace等信息的生成、接入HTTP Request，以及向Zipkin Server发送采集信息等全部自动完成。Spring Cloud Sleuth的概念图见上图。
Zipkin架构
跟踪器(Tracer)位于你的应用程序中，并记录发生的操作的时间和元数据,提供了相应的类库，对用户的使用来说是透明的，收集的跟踪数据称为Span;将数据发送到Zipkin的仪器化应用程序中的组件称为Reporter,Reporter通过几种传输方式之一将追踪数据发送到Zipkin收集器(collector)，然后将跟踪数据进行存储(storage),由API查询存储以向UI提供数据。

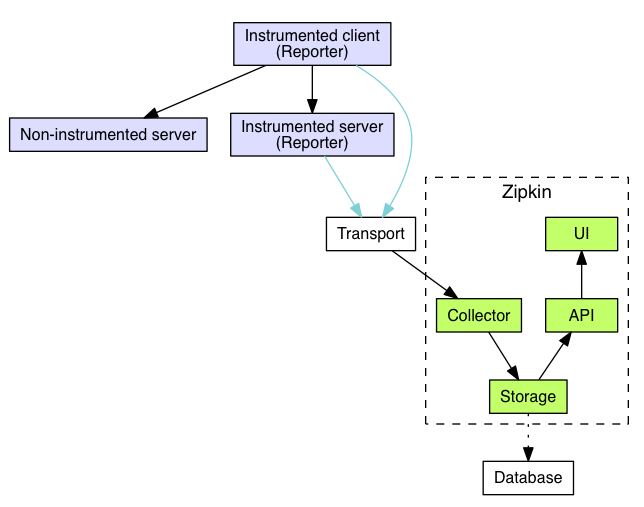

架构图如下：
1.Trace
Zipkin使用Trace结构表示对一次请求的跟踪，一次请求可能由后台的若干服务负责处理，每个服务的处理是一个Span，Span之间有依赖关系，Trace就是树结构的Span集合；
2.Span
每个服务的处理跟踪是一个Span，可以理解为一个基本的工作单元，包含了一些描述信息：id，parentId，name，timestamp，duration，annotations等，例如：
{
"traceId": "bd7a977555f6b982",
"name": "get-traces",
"id": "ebf33e1a81dc6f71",
"parentId": "bd7a977555f6b982",
"timestamp": 1458702548478000,
"duration": 354374,
"annotations": [
{
"endpoint": {
"serviceName": "zipkin-query",
"ipv4": "192.168.1.2",
"port": 9411
},
"timestamp": 1458702548786000,
"value": "cs"
}
],
"binaryAnnotations": [
{
"key": "lc",
"value": "JDBCSpanStore",
"endpoint": {
"serviceName": "zipkin-query",
"ipv4": "192.168.1.2",
"port": 9411
}
}
]
}
traceId：标记一次请求的跟踪，相关的Spans都有相同的traceId；
id：span id；
name：span的名称，一般是接口方法的名称；
parentId：可选的id，当前Span的父Span id，通过parentId来保证Span之间的依赖关系，如果没有parentId，表示当前Span为根Span；
timestamp：Span创建时的时间戳，使用的单位是微秒（而不是毫秒），所有时间戳都有错误，包括主机之间的时钟偏差以及时间服务重新设置时钟的可能性，出于这个原因，Span应尽可能记录其duration；
duration：持续时间使用的单位是微秒（而不是毫秒）；
annotations：注释用于及时记录事件；有一组核心注释用于定义RPC请求的开始和结束；
cs:Client Send，客户端发起请求； sr:Server Receive，服务器接受请求，开始处理； ss:Server Send，服务器完成处理，给客户端应答； cr:Client Receive，客户端接受应答从服务器；
binaryAnnotations：二进制注释，旨在提供有关RPC的额外信息。
3.Transport
收集的Spans必须从被追踪的服务运输到Zipkin collector，有三个主要的传输方式：HTTP, Kafka和Scribe；
4.Components
有4个组件组成Zipkin：collector，storage，search，web UI
collector：一旦跟踪数据到达Zipkin collector守护进程，它将被验证，存储和索引，以供Zipkin收集器查找；
storage：Zipkin最初数据存储在Cassandra上，因为Cassandra是可扩展的，具有灵活的模式，并在Twitter中大量使用；但是这个组件可插入，除了Cassandra之外，还支持ElasticSearch和MySQL； 存储，zipkin默认的存储方式为in-memory，即不会进行持久化操作。如果想进行收集数据的持久化，可以存储数据在Cassandra，因为Cassandra是可扩展的，有一个灵活的模式，并且在Twitter中被大量使用，我们使这个组件可插入。除了Cassandra，我们原生支持ElasticSearch和MySQL。其他后端可能作为第三方扩展提供。
search：一旦数据被存储和索引，我们需要一种方法来提取它。查询守护进程提供了一个简单的JSON API来查找和检索跟踪，主要给Web UI使用；
web UI：创建了一个GUI，为查看痕迹提供了一个很好的界面；Web UI提供了一种基于服务，时间和注释查看跟踪的方法。
