网络基础知识梳理（ 第四课 ）
|
来源
|
|
|
目标端口号
|
默认的
|
|
源端口号
|
计算机随机的
|
|
目标IP地址
|
DNS（域名解析服务）给的
|
|
源IP地址
|
路由器里面的DHCP服务给的
|
|
目标MAC地址
|
网卡给的
|
|
源MAC地址
|
ARP协议给的
|
一，ARP协议
1.ARP协议可以根据IP地址找出MAC地址
2.ARP协议缓存表中没有缓存之前是通过广播来获取MAC地址的
3.广播与广播域
广播：将广播地址作为目的地址的数据帧
广播域：网络中能接收到同一个广播的所有节点的集合
MAC地址的广播地址：FF-FF-FF-FF-FF-FF
4.ARP协议缓存表缓存过程
（1） 查找ARP缓存表
PC1想发送数据给PC2，PC1发送数据后会查看ARP协议缓存表中有没有PC2的MAC地址，如果有就会直接发送如果没有将进行下一步。
（2）发送ARP广播
发送MAC地址的广播帧地址（FF-FF-FF-FF-FF-FF），保证所有的设备都能收到该请求。
（3）ARP应答
各个主机收到数据帧后会进行IP地址比较，如果不同就会丢弃该数据包，如果相同那么这台主机会在ARP表中缓存PC1的IP地址和MAC地址的对应关系，同时发送个ARP应答来告诉PC1自己的MAC地址。
（4） 添加ARP缓存记录
PC1在收到回应的数据帧以后，在自己的ARP表中添加PC2的IP地址和MCA地址的对应关系。
二，路由原理
1.小知识
（1）路由器走的永远是最佳网络
（2）边界网络 (末梢网络)：越靠进终端的地方越是边界网络
主干网络：越靠近终端的地方越是主干网络
（3）光猫不等同于路由器，光猫本质上是负责将光信号转换成网络信号，光猫厂商为了方便人们使用光猫内会自带小的路由器.

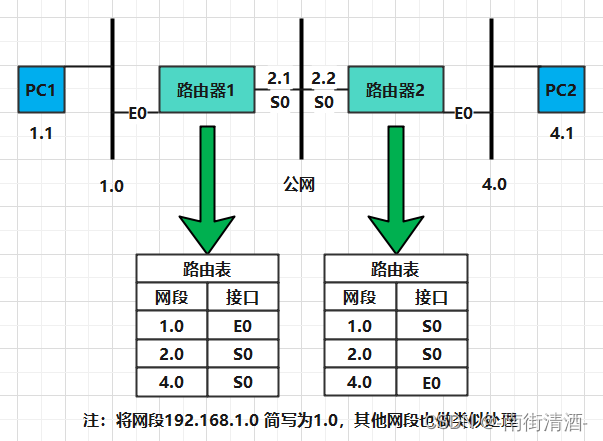

2. 路由器的工作原理
路由规则表的作用是直接规定下一跳，他会有规律的筛选然后再根据条件去规定去发送数据包。
（1）PC1（1.1）要讲数据发送给PC2（4.1）先将数据发送给路由器1。
（2）路由器1收到数据，查看数据包中的目标地址为4.1，查找路由表之后将数据从相应接口（S0）发出，发给路由器2。
（3）路由器2根据路由表转发数据到相应出口（E0）将数据传PC2
（4）PC2成功接收到数据包
三，同网段传输原理与跨网段传输原理

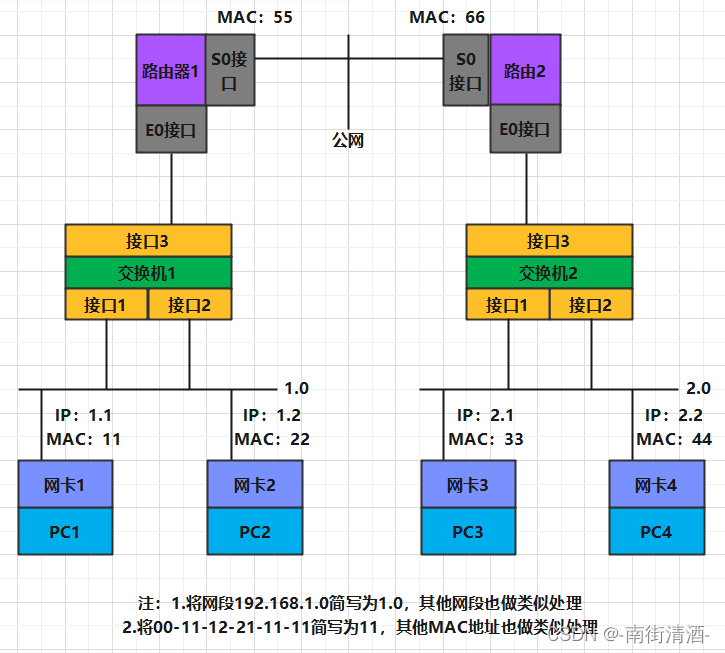

1.当PC1要和PC2通信时( 同网段数据传输过程 )
（1）假如PC1知道PC2的IP但却不知道它的MAC地址，那PC1就会发送一个ARP的广播请求（源IP:1.1目标、IP:1.2、源MAC:11、目标MAC:FF）给同一广播域中的所有成员。
（2）当交换机1从自己的接口1上收到这个广播包，然后它会读取这个帧的源MAC地址和目标MAC地址，由于交换机1刚刚启动时，它的MAC表为空的。所以它会把PC1的MAC地址与之相对应的接口1放到一张表里，这张表就是MAC地址表。
（3）然后交换机1再从别的接口广播这个数据帧，当别的主机收到这个广播时，查看目标IP不是自己的，就会丢弃此包。如果PC2接收到这个数据帧，它检查目标IP和这个的IP是一样的，就会回 应这个ARP请求，把自己的IP和MAC封装成源IP和源MAC，PC1的IP和PC1的MAC地址为目标IP与目标MAC，并记录PC1的MAC与IP，放进自己的ARP缓存表中。
（4）此时，这个应答包经过交换机1时，它又会检查源MAC，目标MAC，把PC2的MAC和自己接口2放进MAC地址表中，再查看自己的MAC地址表，发现存在目标MAC与自己的接口1对应（由于刚开始有记录过PC1的MAC），那它就会直接把这个应答包从接口1送出去了。
（5）PC1收到这个包后发现目标MAC是自己，就会处理这个包。并把N1的MAC与IP放进自 己的ARP缓存表中。这时主机PC1就知道PC2的MAC地址了
（6）后续的发送数据任务，就会直接把PC2的IP与MAC封装进帧中进行点对点的发送了。
2 当PC1要和PC3通信时（跨同网段数据传输过程 ）
（1）PC1会先检查PC3的IP地址和自己是否处于同一网段，由于PC3和自己处在不同网段，因此PC1会把数据包给它的网管，也就是路由器1上的EO接口了。
（2）当这个数据包到达路由器1时，路由器1会查看目标IP是否是自己的，由于目标不是自己，所以 会查看自己的路由表，找出到达PC3网段的路由；（如果找不到就会丢弃数据包）
（3）当路由器1查看路由表发现到达PC3网段的出接口是S0于是，把数据包转到S0接口上再由接口S0传给路由器2，这个过程中数据包的源IP:1.0、源MAC:55、目标IP:2.2、目标MAC：66（路由器2的S0接口MAC）
（4）当路由器2收到这个数据包后，同样也要检查包的目标IP是否自己，它会主动查找自己的路由表，发现目标IP跟自己E0接口处在同一网段，于是就把包传到E0接口上去发给PC3
