前言

在先前的一篇文章(EII消息总线(EII Message Bus)发布和订阅数据实操)的末尾，笔者留了问题：“当EII软件栈重启时，InfluxDB中的数据，以及Grafana模块中保存的图表数据都不见了，包括Grafana设置的用户密码也重置了。”

这个问题显然带来了不好的体验，这文章，笔者尝试提供一种解决办法。

解决方案

解决思路：我们可以将InfluxDB和Grafana模块产生的数据，挂载到容器外进行保存，这样我们就实现了InfluxDB和Grafana模块数据的持久化。

1. 修改InfluxDB模块

首先，我们来修改InfluxDB模块。

• 打开"InfluxDBConnector/docker-compose.yml"文件，我们可以发现EII已经将"/influxdata"目录(该目录即是用来保存InfluxDB数据的目录)挂载到容器外，但是它却将挂载volume设置成了"临时保存"(tmpfs)的类型。这里我们只需要将"临时保存"(tmpfs)的配置注释掉即可。修改方法参考如下：

volumes:
  vol_influxdb_data:
    driver: local
    # driver_opts:
    #   type: tmpfs
    #   device: tmpfs

• 此处修改了volume的配置，需要将原先已生成的volume删除。

$ docker volume rm edgeinsightssoftware_vol_influxdb_data

2. 修改Grafana模块

接着，我们来修改Grafana模块。

通过查看Grafana模块的docker-compose.yml文件，我们可以发现，Grafana模块默认并没有将保存数据的目录挂载到容器外。所以我们要多做一些修改。

• 在"Grafana/Dockerfile"文件中，我们创建一个用来保存数据的目录，并修改该目录的用户属性，以及赋予它相应的权限。参考如下内容，修改"Grafana/Dockerfile"文件的第104-106行：容器内创建"/app/data"目录用于保存Grafana数据。

RUN mkdir /tmp/grafana && mkdir -p /app/data && \
    chown -R ${EII_UID}:${EII_UID} /tmp/ ./Grafana/ ${CMAKE_INSTALL_PREFIX} /app/data && \
    chmod -R 760 /tmp/ ./Grafana/ ${CMAKE_INSTALL_PREFIX} /app/data

• 在"Grafana/run.sh"文件中，将"GRAFANA_DATA_PATH"和"GF_PATHS_DATA"变量(这两个变量定义了Grafana数据保存的路径)，修改为"/app/data"。

# 第26行：
: "${GRAFANA_DATA_PATH:=/tmp/grafana/lib/grafana}"
# 修改为：
: "${GRAFANA_DATA_PATH:=/app/data}"

# 第30行：
export GF_PATHS_DATA="/tmp/grafana/lib/grafana"
# 修改为：
export GF_PATHS_DATA="/app/data"

• 最后，在docker-compose.yml文件中，将目录"/app/data"挂载到容器外即可。修改文件"Grafana/docker-compose.yml"，在第70行，添加挂载信息，参考如下(最后一行)：

volumes:
	- "vol_temp_grafana:/tmp"
	 - "vol_eii_socket:${SOCKET_DIR}"
	 - "../Grafana/run.sh:/app/Grafana/run.sh"
	 - ./Certificates/Grafana:/run/secrets/Grafana:ro
	 - ./Certificates/rootca/cacert.pem:/run/secrets/rootca/cacert.pem:ro
	 - "vol_grafana_data:/app/data"

• 然后还需要增加volume的定义。在文件"Grafana/docker-compose.yml"末尾添加"vol_grafana_data"的定义，参考如下：

volumes:
  vol_temp_grafana:
    driver: local
    driver_opts:
      type: tmpfs
      device: tmpfs
  vol_grafana_data:
    driver: local

3. 验证解决方案

以上，我们就完成了InfluxDB和Grafana模块所有的修改，接下来，我们验证一下数据是否持久化成功了。
我们仍然通过“温度监控”案例来测试。

• 首先，查看"IEdgeInsights/tools/mqtt/publisher/docker-compose.yml"文件，确认发布的是温度数据。

command: ["--temperature", "10:30"]

• 接着，查看"IEdgeInsights/build/usecases/ts-mqtt.yml"文件，确认其中配置了如下模块：

AppContexts:
- ConfigMgrAgent
- tools/mqtt/broker
- tools/mqtt/publisher
- Telegraf
- InfluxDBConnector
- Grafana
- Kapacitor

• 完成以上确认，我们来启动EII软件栈。首先编译配置文件。

$ cd IEdgeInsights/build
$ sudo -E python3 builder.py -f usecases/ts-mqtt.yml

• 编译模块docker镜像。(InfluxDB模块我们只修改了docker-compose.yml文件，所以不用重新编译docker镜像，而Grafana模块，我们修改了其中的源码，所以需要重新编译docker镜像)

$ docker-compose -f docker-compose-build.yml build ia_grafana

• 启动EII软件栈。

$ ./eii_start.sh

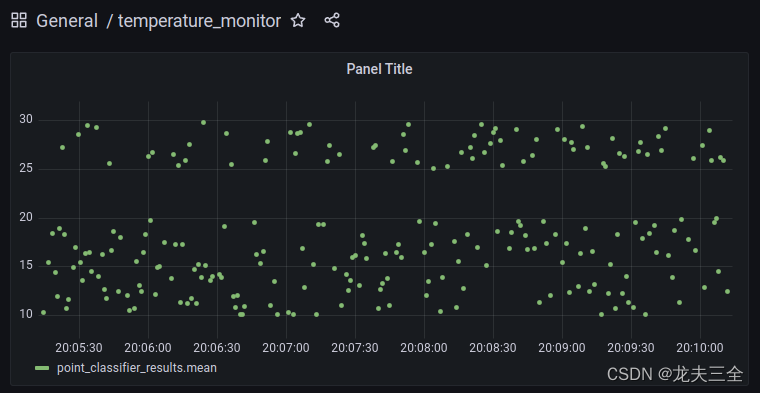

• 按照先前文章介绍的方法，进入Grafana界面，创建一个Dashboard，并创建一个图表显示“point_classifier_results”表中的数据。最后，保存该Dashboard(起名为"temperature_monitor")。


• 关闭EII软件栈。

$ docker-compose down

• 等待1-2分钟，重启EII软件栈。

$ ./eii_start.sh

• 再次进入Grafana界面。

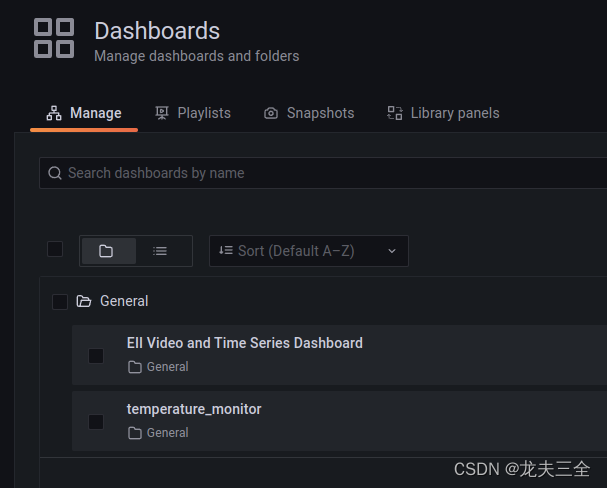

• 可以发现，之前保存的Dashboard还在。

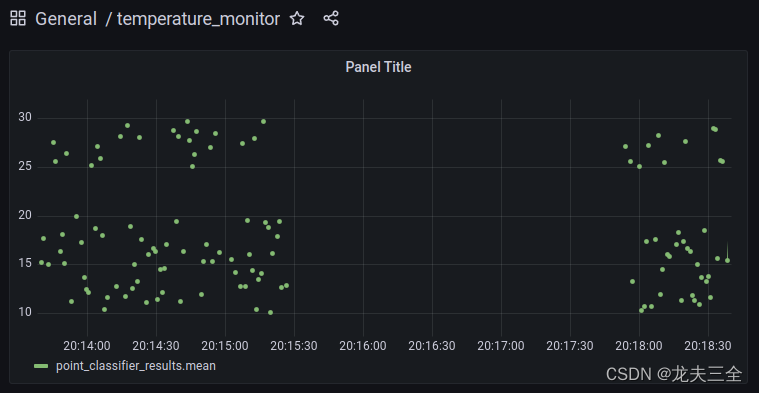

• 进入Dashboard可以发现，1-2分钟之前的数据还保留着，且1-2分钟EII关闭期间没有数据，符合预期。


后记
以上，笔者提供了一种实现EII InfluxDB和Grafana模块数据持久化的方法。
