400G QSFP-DD光模块作为400G数据中心光通信网络建设中物理层的核心部件之一。根据QSFP-DD光模块的传输距离，之前已为大家介绍了关于它的一些产品，文章链接如下：

400G数据中心产品-QSFP-DD短距光模块

400G数据中心产品-QSFP-DD中长距光模块

400G数据中心产品 QSFP-DD AOC有源光缆

本文将从总体上为大家介绍QSFP-DD长距光模块产品—QSFP-DD ER4光模块的基本原理、特性以及应用场景。

QSFP-DD ER4光模块

QSFP-DD ER4光模块中的“E”是Extended的缩写，表达扩展传输距离的意思。该模块将8通道53.125Gbps PAM4电信号转换为4通道106.25Gbps PAM4光信号，经过MUX耦合进一个400Gbps的光信号通道进行传输。

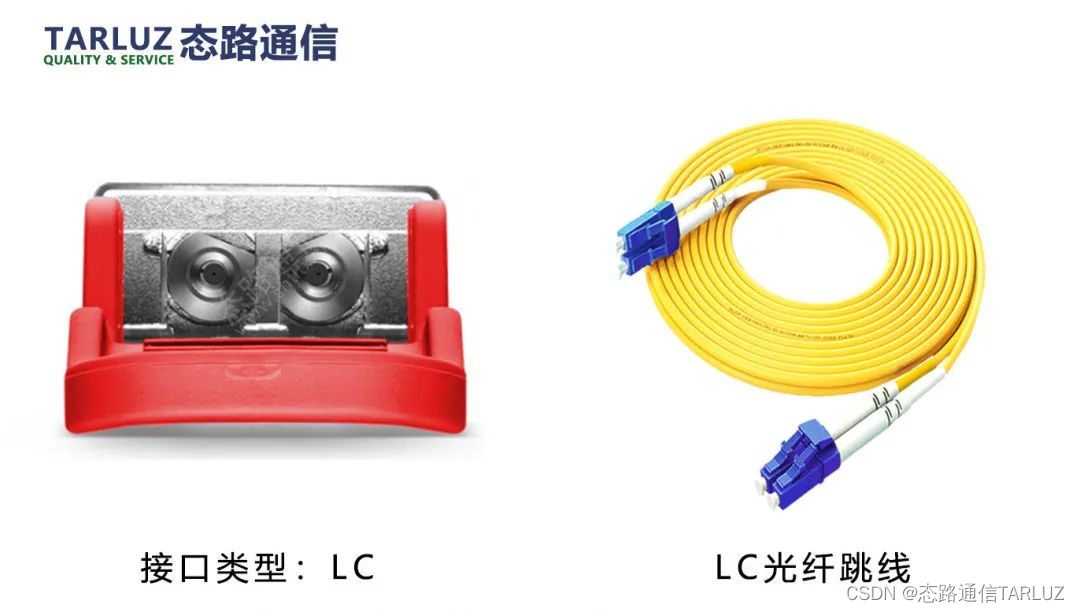

400G QSFP-DD ER4光口采用双工LC连接器，通过单模光纤SMF传输距离可达30km（或40km with PFEC）。

01 产品特性

采用可热插拔的QSFP-DD封装模式

速率高达425Gbps

4通道LWDM MUX/DEMUX设计

通过单模光纤SMF传输距离最高可达40km（with PFEC）

8x53.125Gbps PAM4电接口（400GAUI-8）

4x106.25Gbps PAM4信号调制

最大功耗小于 12W

双纤LC接口

电源电压3.3V

工作温度范围从0～70℃

符合RoHS环保标准（无铅）

02 应用场景

数据中心互联

400G以太网

Infiniband 光互联

企业网络

400G QSFP-DD ER4光模块在40km传输距离上具有低成本和低功耗的优势。相信未来它将会广泛应用于数据中心的高速互联光通信网络中。
