Modbus网关钡铼BL101使用教程一：添加Modbus从机数据点操作步骤
采集Modbus从站设备数据需要在BL101配置软件进行配置，连接方式通过WAN口连接，用一根标准交叉/直连网线连接到路由器或交换机，确保BL101网关和电脑在同一局域网。如果想直连电脑则用一根标准交叉网线连接到BL101网关LAN口（BL101网关LAN口直连电脑时，电脑要设置为指定IP，IP要为192.168.3.1网段的IP，因LAN口出厂默认IP为192.168.3.1）。
注意：WAN口出厂是自动获取IP，LAN口出厂是默认IP，IP为192.168.3.1。
在电脑上鼠标左键双击“
添加图片注释，不超过 140 字（可选）

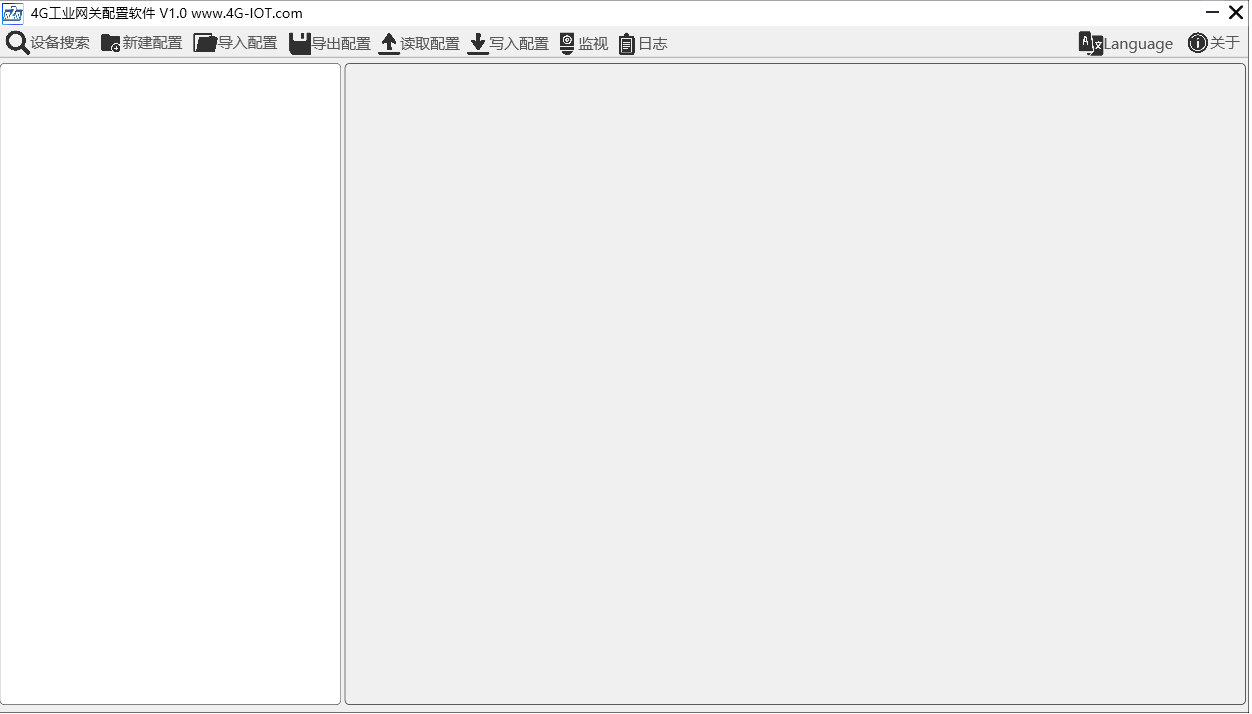

”运行BL101配置软件，显示界面如下：
编辑切换为居中
添加图片注释，不超过 140 字（可选）
搜索网关设备

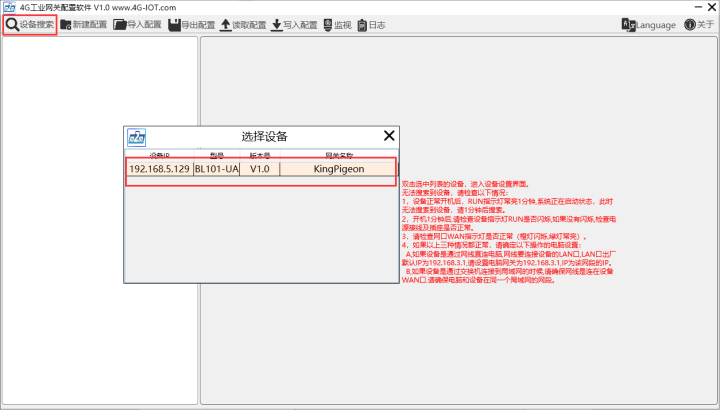

点击“设备搜索”会搜索到与电脑同一局域网的所有设备。如果搜索不到网关设备，请按提示框右边的步骤检查。例如：WAN口接到交换机上，电脑和网关在同一局域网，搜索到IP为192.168.5.129的网关设备。
编辑切换为居中
添加图片注释，不超过 140 字（可选）
连接网关设备

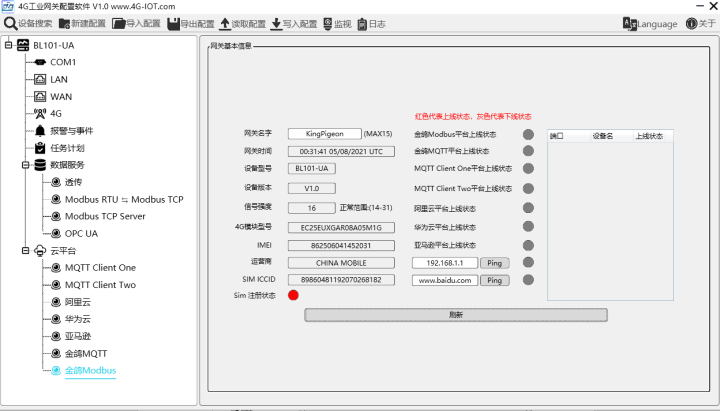

鼠标光标放到你想配置的网关设备，鼠标左键双击，（例：双击IP为：192.168.5.129的网关设备），出现提示框“读取成功”，点击确定，进入网关设备配置界面。
编辑切换为居中
添加图片注释，不超过 140 字（可选）

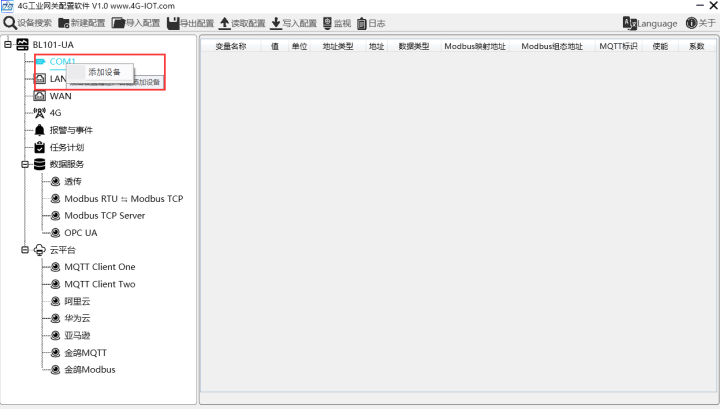

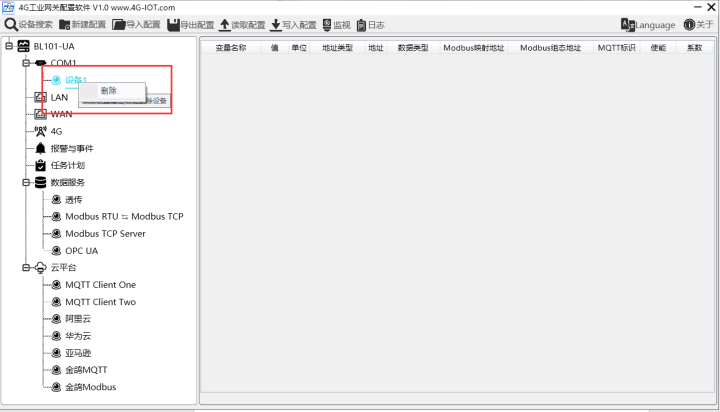

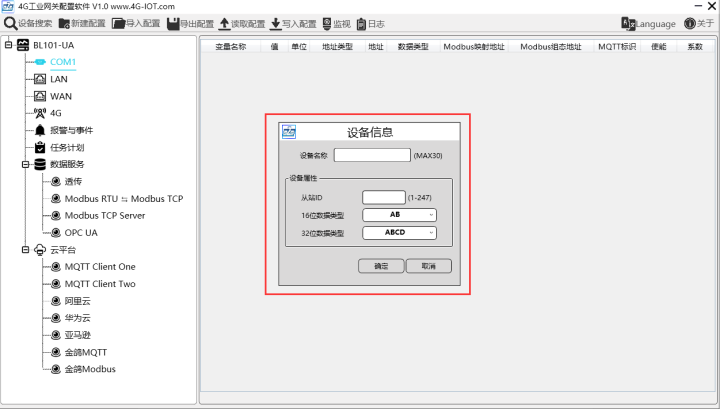

在COM1处点击鼠标右键，点击添加设备，弹出设备信息配置框，配置要采集设备的信息。对已建好的设备名称，鼠标双击可以弹出设备的配置信息，鼠标右键可以进行删除设备。
注：COM口最多支持采集50个Modbus RTU设备。
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
设备信息 |
|||
|---|---|---|---|
功能 |
说明 |
默认 |
|
设备名称 |
对要采集数据的设备命名 |
||
设备属性 |
从站ID |
要采集数据的设备的Modbus 通讯地址 |
|
16位数据类型 |
从“AB”、“BA”中选择。 |
AB |
|
32位数据类型 |
从“ABCD”、“DCBA”、“BADC”、“CDAB”中选择。 |
ABCD |
|
确定 |
确定设备信息的配置 |
||
取消 |
取消设备信息的配置 |
添加COM口设备要采集的数据点

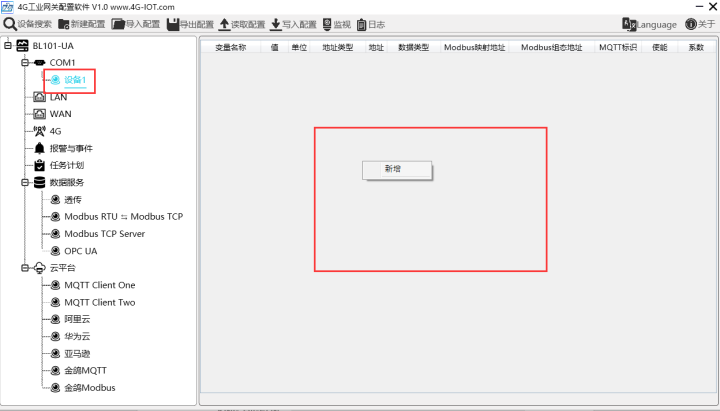

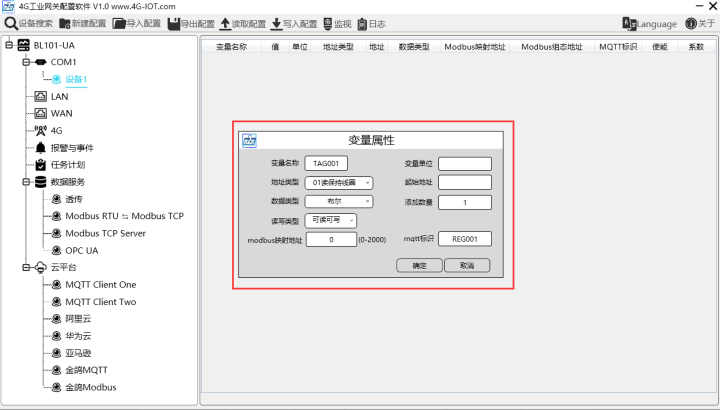

点击设备的名称，把鼠标放在右边的方框内，点击鼠标右键，弹出“新增”，点击“新增”，弹出数据点的信息配置框，配置要采集的数据点信息。
每增加下一条数据点都要点击鼠标右键，点击“新增”。也可以对建好的数据点进行修改或删除，点击数据点，鼠标右键，可以对数据进行删除操作，双击数据点可以对数据点的配置进行修改。
编辑切换为居中
添加图片注释，不超过 140 字（可选）
编辑切换为居中
添加图片注释，不超过 140 字（可选）
采集数据点的配置 |
|
|---|---|
功能 |
说明 |
变量名称 |
对采集的数据点命名 |
变量单位 |
数据点的单位 |
地址类型 |
选择采集数据点的Modbus功能码，从“01读保持线圈”、“02读输入线圈”、“03读保持寄存器”、“04读输入寄存器”中选择。 |
起始地址 |
采集数据点的地址 |
数据类型 |
布尔量选择“布尔”，数值型可以从“16位无符号整型”、“16位有符号整型”、“32位无符号整型”、“32位有符号整型”、“32位单精度浮点”中选择。 |
添加数量 |
采集个数 |
读写类型 |
从“只读”、“可读可写”中选择。 |
系数 |
数值类型数据才能设置，可以扩大或缩小多少倍上传给平台。 |
modbus映射地址 |
数据点存放在网关设备中地址，范围：布尔0~2000个。数值型0-2000个。 |
mqtt标识符 |
数据点的MQTT标识符，可以任意填写。 |
确定 |
确定数据点的配置信息 |
取消 |
取消数据点的配置 |
编辑切换为居中
添加图片注释，不超过 140 字（可选）

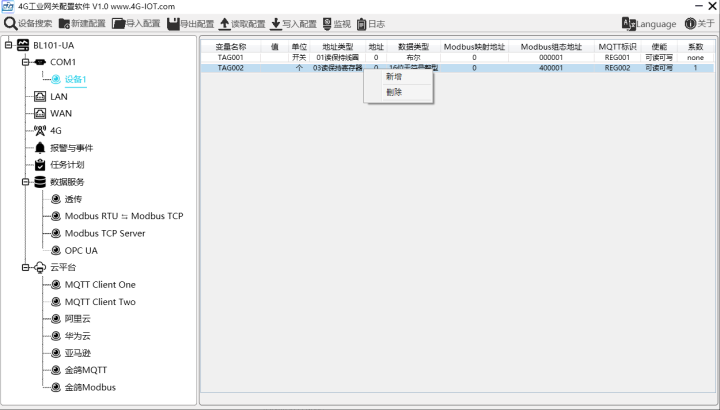

点击数据点，鼠标右键，可以对数据进行删除操作，双击数据点可以对数据点的配置进行修改。
