ADS114S08IRHBR 适用于传感器测量且具有 PGA 和电压基准的 16 位、4kSPS、12 通道 Δ-Σ ADC
TI/德州仪器 深圳挺鑫跟大家分享 相关知识，
质量信息
评分Catalog |
RoHS是 |
REACH是 |
引脚镀层/焊球材料NIPDAU |
MSL 等级/回流焊峰值温度Level-3-260C-168 HR |
质量、可靠性和封装数据下载 查看或下载 |
出口管制分类 *仅供参考
美国 ECCN：EAR99 封装信息

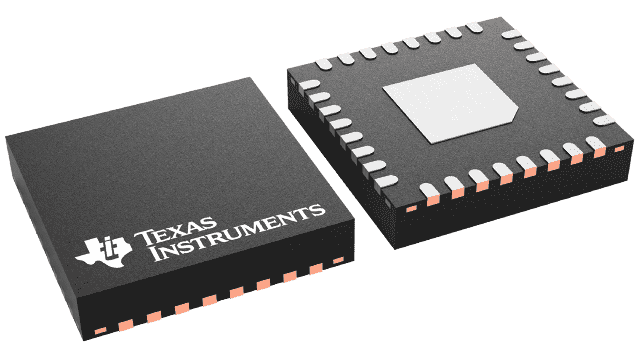

封装 | 引脚VQFN (RHB) | 32 |
工作温度范围 (°C)-50 to 125 |
包装数量 | 包装3,000 | LARGE T&R |
ADS114S08 的特性
低功耗：低至 280µA
可编程增益：1 至 128
可编程数据传输速率：2.5SPS 至 4kSPS
采用低延迟数字滤波器，在 ≤ 20SPS 时实现 50Hz 和 60Hz 同步抑制
具有 12 路 (ADS114S08) 或 6 路 (ADS114S06) 独立可选输入的模拟多路复用器
两个匹配且可编程的传感器激励电流源：10µA 至 2000µA
内部基准：2.5V，最大漂移为 10ppm/°C
内部振荡器：4.096MHz，精度为 1.5%
内部温度传感器
扩展型故障检测电路
自偏移校准与系统校准
4 个通用 I/O
串行外设接口 (SPI) 兼容接口，可选用循环冗余校验 (CRC)
模拟电源：单极（2.7V 到 5.25V）或双极 (±2.5V)
数字电源：2.7V 到 3.6V
工作温度：-50°C 至 +125°C
ADS114S08 的说明 ADS114S06 和 ADS114S08 均为高精度 16 位 Δ-Σ 模数转换器 (ADC)，兼具低功耗特性与多种集成 特性， 能够降低系统成本并减少小型传感器信号测量 应用 中的组件数。 这两款 ADC 均配有可配置的数字滤波器，能够在嘈杂的工业环境中提供低延迟转换结果和 50Hz 或 60Hz 噪声抑制。可编程增益放大器 (PGA) 具备低噪声特性，并且可提供 1 到 128 的增益，能够为电阻桥或热电偶应用放大低幅值 信号非常重要。此外，这两款器件还集成有一个低漂移 2.5V 电压基准，减小了印刷电路板 (PCB) 面积。最后还有两个可编程的激励电流源 (IDAC)，便于提供准确的电阻式温度检测器 (RTD) 偏置。 输入多路复用器支持适用于 ADS114S08 的 12 路输入和适用于 ADS114S06 的 6 路输入。这些输入能够以任意组合形式连接到 ADC，从而提高设计灵活性。此外，这两款器件还 包含 传感器烧毁检测、热电偶电压偏置和系统监视等功能以及四个通用 I/O。 这两款器件采用超薄四方扁平无引线 (VQFN)-32 或薄型四方扁平 (TQFP)-32 封装
