下面分享Profinet转Modbus网关GW-PN5001协议转换网关，在食品研发生产基地，把车间里的485温湿度仪表接入到1200PLC中，再通过上位机采集到中控室实现温湿度的检测。
1、首先需要在软件中创建新项目文件；
2、导入GSD文件。将Profinet转Modbus网关GW-PN5001的GSD文件拷贝放到任意位置。打开博图建立新项目然后进入到设备和网络，在选项中选择管理通用站描述文件，安装 GSD 文件；
3、搜索GSD文件存放所在的文件夹，搜索到GSD后选择安装，等待安装成功；
4、安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，Profinet转Modbus网关和PLC还没有进行连接，处在未分配状态；

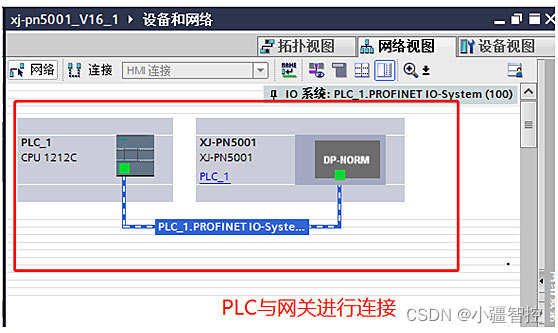

5、点击未分配与PLC进行连接后就可以对Profinet转Modbus网关的属性进行参数的设定；

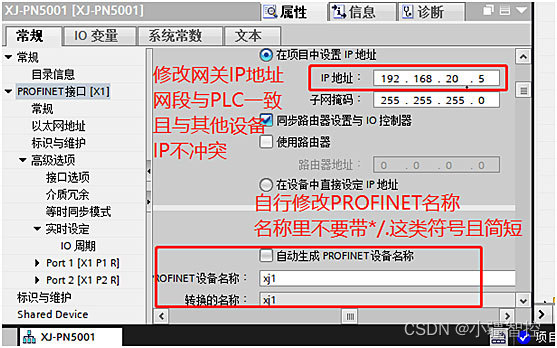

6、Profinet转Modbus网关属性，修改Profinet转Modbus网关的IP地址和PROFINET设备名称（设备名称中不要带*./这类符号），需要注意的是设置PROFINET设备名称时，不要勾选自动生成PROFINET设备名称；

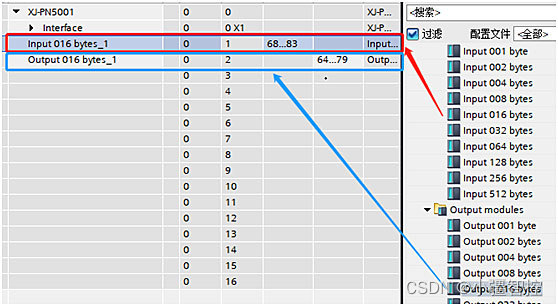

7、添加需要的输入（inptu）、输出（output）字节数，添加字节数根据需求进行添加；

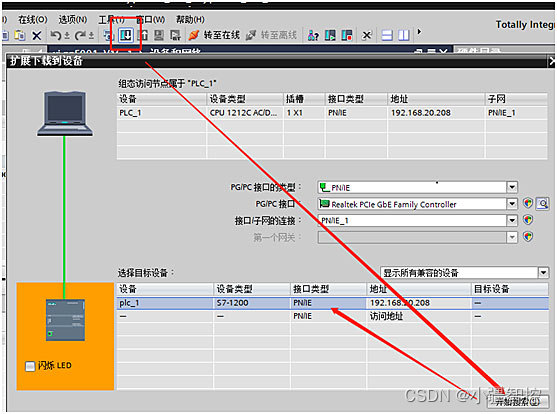

8、根据下图所示，设置好参数后就可以下载并装载到PLC；
9、打开Profinet转Modbus网关的配置软件Gateway Configuration Studio；

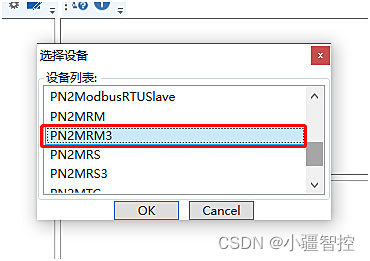

10、选择设备列表点击新建，选择设备为PN2MRM3；

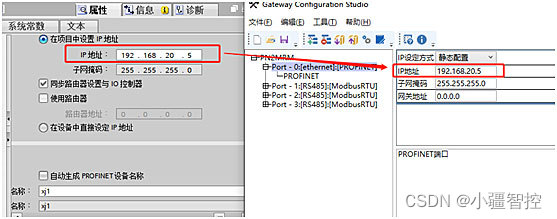

11、配置软件中的IP地址与博图Profinet转Modbus网关组态中的IP地址必须要一致；

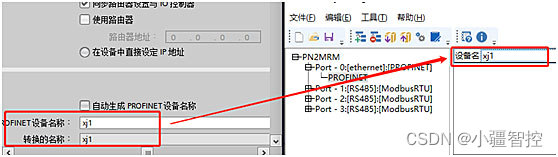

12、配置软件中的PROFINET与博图和Profinet转Modbus网关组态必须要一致；

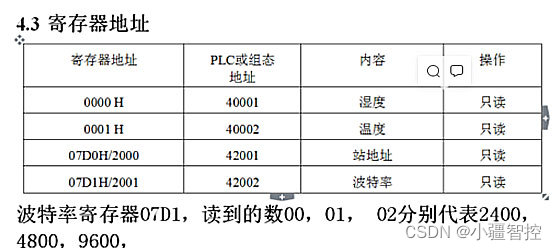

13、根据厂家提供的温湿度仪表主要功能地址对应的功能码；

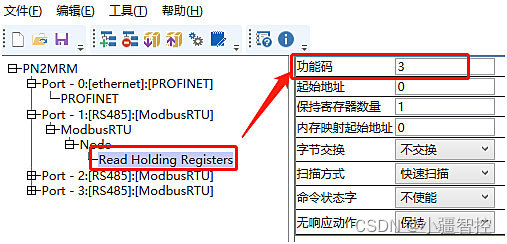

14、应用03功能码读保持寄存器；

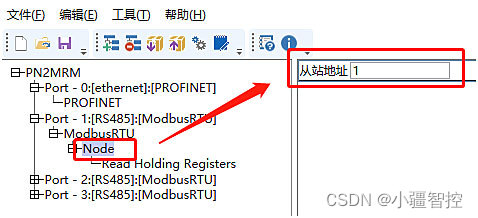

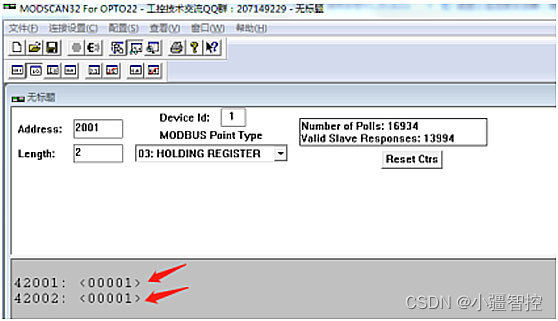

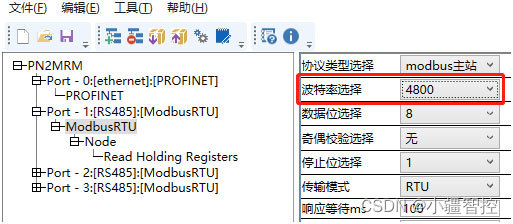

15、本案例站地址和波特率都是1， 根据厂家提供的产品通信手册得知站地址1；

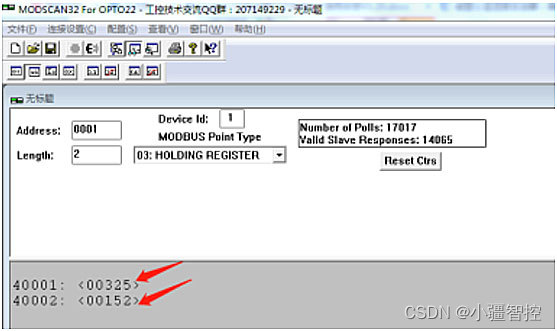

16、串口调试助手显示的温度和湿度 235 和 152除以10 得出当时车间的温度和湿度值；
以上经过简单的配置利用GW-PN5001轻松将Modbus设备检测到的数据传送到Profinet网络中，提供给数据采集设备进行下一步的监控。
