软件 A/B相编码器译码输出控制

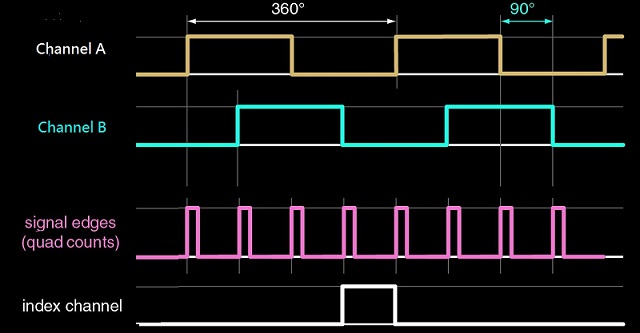

STM32 TIMX 有 ENCODER MODE, 但如果资源不足, 可以利用软件处理 AB Phase 编码器。

• 换相速度慢, 可以利用 SysTick (1ms) , 周期性执行确认 AB Phase.
• 速度快, 可以利用 PIN EXTI中断处理。
• 相位弹跳部分, 依编码进程会自动被滤除

/****************************************************************************
*  Software for AB Decoder
*/
typedef enum { BACKWARD=0, FORWARD=1,  UNKNOWN=2 }  Direction_typedef;

#define hwA     0
#define hwB     1
#define getA()  (GPIOA->IDR & (1U<<hwA))
#define getB()  (GPIOA->IDR & (1U<<hwB))
#define getAB() (((getB()>>hwB)<<1 ) + ( getA()>>hwA ))

uint8_t   ucPrevAB = 0;
uint32_t  lEncoder = 0;
/****************************************************************************
*  vCheckEncoder (void)
*    Convert AB Pahse to Encoder value
*/
void vCheckEncoder(void)
 {
     uint8_t  NewAB ;
     Direction_typedef cDir = UNKNOWN;

     NewAB = getAB();
     if( NewAB == ucPrevAB ) return;

     switch(ucPrevAB)
     {
        case 0:
            if( NewAB == 1 ) cDir = BACKWARD;
            if( NewAB == 2 ) cDir = FORWARD ;
            break;
        case 1:
            if( NewAB == 3 ) cDir = BACKWARD;
            if( NewAB == 0 ) cDir = FORWARD ;
            break;
        case 2:
            if( NewAB == 0 ) cDir = BACKWARD;
            if( NewAB == 3 ) cDir = FORWARD ;
            break;
        case 3:
            if( NewAB == 2 ) cDir = BACKWARD;
            if( NewAB == 1 ) cDir = FORWARD ;
            break;
        }
   if( FORWARD   ==  cDir )  ++lEncoder;
   if( BACKWARD ==  cDir )  --lEncoder;
   ucPrevAB = NewAB;
}

int16_t  main(void)
{
	int32_t   lPosition=0;
	int32_t   lPrevEncoder=0;
	int32_t   lNewEncoder=0;
    do{
         vCheckEncoder( );
		if (    lPrevEncoder ==  lEncoder  ) continue;
		lNewEncoder =   lEncoder ;
         if (  lPrevEncoder > lNewEncoder )   {  xExcute_Forward( lPrevEncoder-lNewEncoder )  } ;
         if (  lPrevEncoder <  lNewEncoder )  {  xExcute_Backward(  lNewEncoder- lPrevEncoder  ) } ;
         lPrevEncoder = lNewEncoder;
    } while(1);
}

软件 A/B相编码器译码输出控制 Software AB Phase Encode
