3.7V锂电池升5V可以驱动3-5W 的 LEDto chip sterownika LED integrujący impuls, stały prąd i trzy tryby cyklu, które mogą bezpośrednio napędzać . Tryb trzech funkcji jest zintegrowany wewnętrznie135, 38.。06.。75.73.。xv。同步3.7V锂电池升5Voszczędzając zewnętrzny chip Mcu lub trzy funkcje oraz integrując diodę prostowniczą, oszczędzając koszty i urządzenia peryferyjne. AH6702 może regulować prąd wyjściowy ustawiając zewnętrzną wartość rezystancji, a maksymalny prąd wyjściowy może osiągnąć 1A. Dzięki stałej częstotliwości przełączania 1MHZ można stosować mniejsze induktory i kondensatory. Niższe napięcie sprzężenia 100mV zmniejsza zużycie energii rezystora RS. Wewnętrzny tranzystor 2A 100m Ω MOS może osiągnąć wyższą wydajność nawet przy dużym obciążeniu. Pakiet SOP8-EP jest przyjęty w celu skutecznego rozwiązania problemu rozpraszania ciepła chipów.
AH6702是一颗集升压、恒流、三种循环模式于 一 体 的 LED 驱 动 芯 片 ， 可 以 直 接 驱 动1-3WLED。内部集成了三功能模式，节省了外部 Mcu 或三功能芯片，并且集成了整流二极管，节省了成本和外围器件。AH6702可以通过设置外部电阻阻值来调节输出电流大小，最大输出电流可达 1A。固定的 1MHZ 开关频，可以使用较小的电感和电容，较低的 100mV 反馈电压值降低了 RS 电阻的功耗， 内部 2A 100m Ω MOS 管即使在重负载情况下也能达到较高较率。采 SOP8-EP 封装形式， 有效的解决了芯片散热问 题。
特性：3种循环模式：100%亮-25%亮- （8HZ）,三种式通过开关断开接通切换。开关关断超过 5S 后则重置到 100%亮模式。可调输出电流最大 1000MA。低启动电压 0.9V(典型值)。100mΩ 低开关阻值。 SOP8-EP 封装。限流保护。过温保护。
应用领域：白光 LED 手电筒白光头灯等LED驱动应用过压保护，最高效率 92%
引脚信息：WV9801

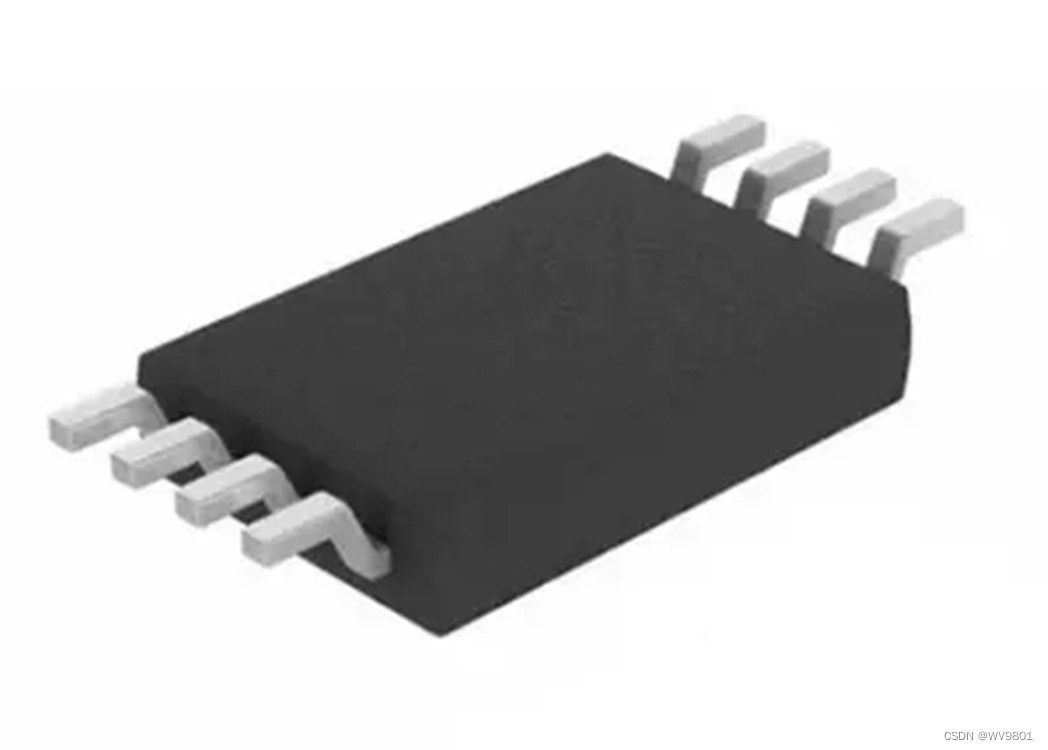

SOP8-EP 引脚名 引脚描述
1- VIN 输入电压
2 -SW MOS 开关
3 -BLK 保持电容连接
4 -AGND 信号地
5 -FB 反馈
6 -RS LED 负
7 -VOUT 输出电压
8-PNGD 功率地
描述：
AH6700是一颗三功能手电筒 LED 驱动芯片，采用135>38.06<75.73-了极小的 SOT23-3 封装形式，仅需要一颗电容器件，既节省 PCB 空间，又节省系统的成本。三节干电池或一节锂电池可以驱动 3-5W 的 LED。AH6700 通过开关关断接通来变换输出模式，可以实现亮度调节闪功能。 AH6700采用无铅封装。
特征：5种循环模式：全亮，50%，25%亮度，暴闪，SOS 闪。频率为 8HZ(TYP)。通过开关关断/接通来调节 5 种模式变换。工作电压： 2.5V to 5V。
用途：手电筒/头灯等 LED 驱动。
1、三种模式转换是通过开断开关ＳＷ来实现的。
2、调节电阻R的阻值大小可以调节LED上的电流电阻阻值越小电流越大，选用电阻时请注意要根据电流的大小选择功率满足要求的电阻，否则电会烧坏电阻或 IC。
3、驱动最大流为 1.4A
SOT23-3 引脚名 引脚描述
3 GND 接地
2 VDD 电源
1 LX LED 输出
