AH8316是一款大电流 5A高效能同步降压DC-DC电源管理芯片。输入工作电压范围宽至7V到32V，输入135>3806<75>73-xv-同号输出电压3.3V可调至25V，可提供持续负载电流为5A。完整的保护功能包括软启动（Soft start）、逐周期限流（cycle-by-cycle current limit）、欠电压锁定（UVLO, Under Voltage Lockou、短路保护（short-circuit protection）及过温度（OTP）保护。内部振荡频率130KHz ,以保证对系统其它部分的EMI干扰最小。

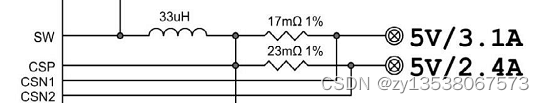

AH8316可同时输出两路USB一路5V/3A另一路5V 2.4A由于采用内部补偿设计，AH8316可降低使用上之复杂度并减少外部零件使用。此外，内部集成极低RDS内阻20豪欧金属氧化物半导体场效应晶体管的(MOSFET)，因此效率可达 95%，即便是操作在 5A 负载电流也能有优异的温度表现。

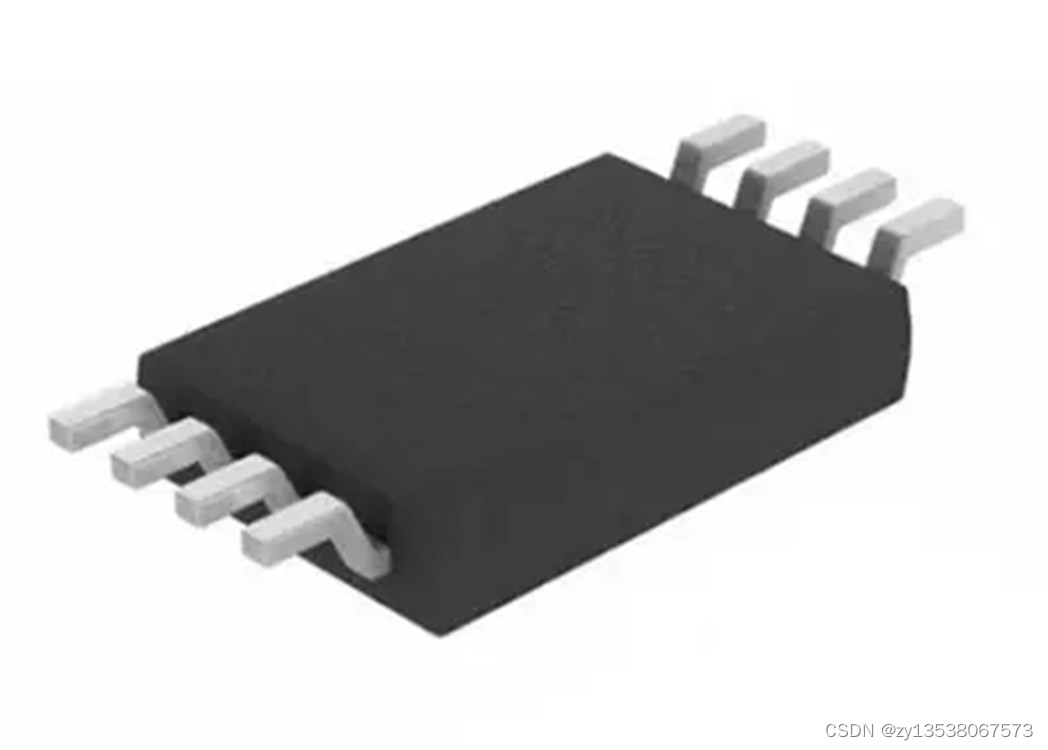

AH8316采用 SOP8 Exposed Pad 封装，可有效降低系统在电源区块的空间使用及解决大电流负载的散热问题，因此非常适合于网通、电视、数字机顶盒、安防、上网本、百元电脑、液晶显示器、外部硬盘、分布式电源系统等应用需求。
应用说明：
AH8316是一款轻松可以过EMC大功率的降压芯片，它是一款高精密输出电压的精度在±1.5%，具有降压芯片里的精度最高的芯片 它的电流高达可以长跑5.5A 具备了各种功能范围的保护 起到了芯片更好更稳定 外围元件极少 可做双路电压输出，PD方案更佳选择 24V转5V/3A 10V~18V转3.3V 3.3A 12V~26V出5V 5A AH8316可同时输出两路USB AH8316一路5V/3A另一路5V 2.1A AH8316双电路USB 5A同步整流降压芯片￥AH8316^
20V转12V 2A大电流 24W大功率同步整流芯片
AH8316大电流5A同步降压芯片
±1.5%高精度24V转5V车充芯片方案
无肖特基的4.5A同步整流降压原理AH8316
+12V转+5V 3.8A无级降压限流IC AH8316
轻松解决EMC认证的同步3.5A设计芯片方案
12V转5V 5A 4A 3A同步整流芯片
AH8316 5A免肖特基高压同步DC/DC芯片
基于同步整流技术的大电流降压DC-DC转换器
AH8316可长跑5.5A大功率降压方案
AH8316可双路输出一路1.5A，另一路3A
AH8316国产5A同步降压电源管理IC 12V降5V 3.3V输出5A电流
AH8316 同步降压DC/DC转换器(5V/5A)
降压稳压器AH8605，5V转3.3V/5A 同步降压集成电源解决方案
20v转5v 、12v转5v、5v转3.3v 5A同步整流芯片ic AH8316
参数如下
绝对最大额定值 (at TA = 25℃)
Characteristics Symbol Rating Unit
VIN to GND -0.3 to 34 V
SW to GND -0.3 to VIN+0.3 V
BST to GND -0.3 to VIN+6
FB.FS to GND -0.3 to +6
CSP.CSN1,CSN2 to GND -0.3 to 25 V
Junction to Ambient Therma Resistance 105 °℃/W
Operating Junction Temperature -40 to 150 ℃
Storage Junction Temperature -55 to 150 ℃
Thermal Resistance from Junction to case θjc 15 °℃/W
Thermal Resistance from Junction to ambient 日JA 40 C/W
