Influx 的 Module Analyser 在一个软件中提供了5个 CAN 总线网络分析工具，软件直观、使用简单，是车辆测试和诊断工程不可或缺的一款工具。
CAN 网络分析工具经常要求工程师针对不同的功能使用不同的软件，如针对 J1939、UDS 诊断协议、控制模块重新编程、CAN 监测功能等。Module Analyser 将这些功能全部集成在一个操作环境下，极大地方便了工程师的使用。
本次专题我们将会对 Module Analyser 的排放相关车载诊断以及扩展诊断进行详细介绍。
Influx Technology 提供Module Analyser 产品免费试用。感兴趣的朋友可以与我们电话或邮件联系。联系方式见文章底部或在后台回复留言。
排放相关车载诊断
1. Mode 0x01

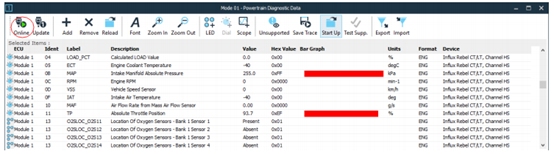

使用Module Analyser 可监测和读取01服务的数据，如下图所示：
2. Mode 0x02
使用Module Analyser 可监测和读取02服务的数据，如下图所示：
3. 排放相关DTCs（Mode 0x03/0x07/0x0A）

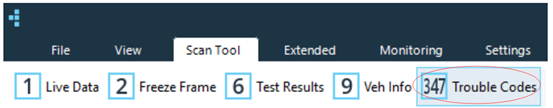

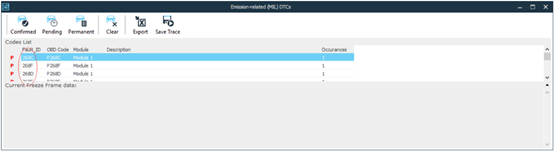

使用Module Analyser 可以读取排放相关的故障诊断码，即03服务、07服务以及0A 服务的DTC，如下图所示：

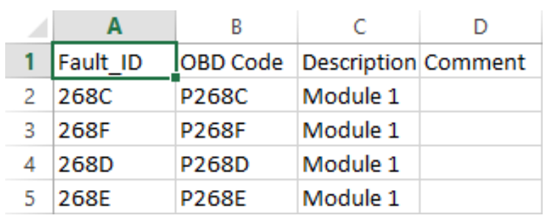

并且可以导出DTC 相关的报告：
4. 读取车辆信息（Mode 0x 09）

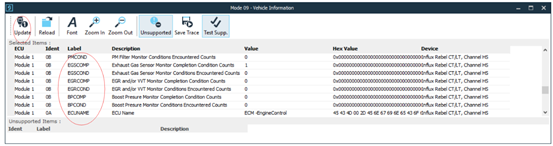

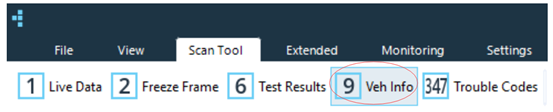

使用Module Analyser 可以读取0x09服务的车辆信息，如下图所示：
扩展诊断
1. Mode 0x 22

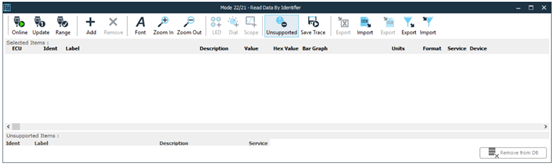

使用Module Analyser 可以读取0x 22服务的数据，如下图所示：

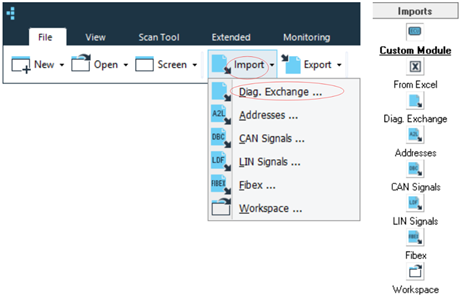

支持导入相关的数据库文件，如ODX 文件等。
2. Mode 0x 23
使用Module Analyser 可以读取0x 23服务的数据，如下图所示：

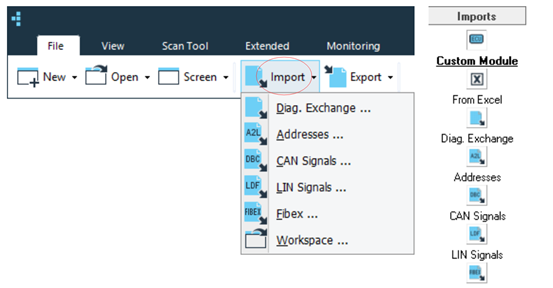

可导入A2L 文件解析数据：

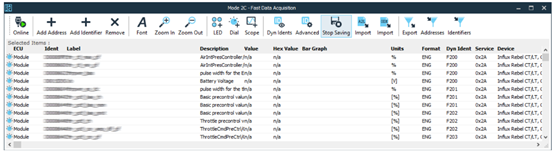

3. Fast Data Acquisition (0x2A,0x2C)
Module Analyser 支持0x2A 和0x2C 的服务，首先通过内存地址或者ID 添加Items，然后通过0x2C 服务定义这些Items，再通过0x2A 和0x22的服务读取这些Items 的数据。

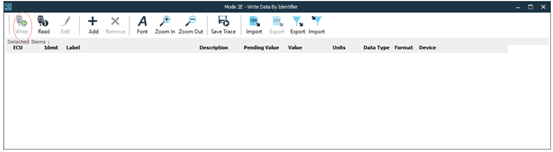

4. 0x2E
Module Analyser 支持0x2E 的服务，支持写数据的功能，首先通过0x22的服务读取要更改的数据，然后通过0x2E 的修改数据并写入Module。
先通过Add 和 Import 添加Items，然后Read 数据，再进行Edit。
5. Mode 0x31
Module Analyser 支持0x 31的服务，可以开始和运行预定的例程。
