“熊猫视图”控件允许加载和显示图像资源，支持常用的图像格式，使用代码如下：

//定义图像对象
PandaView.Picture p = new PandaView.Picture();

//图像位置
p.Points = new[] { new PointF(400, 400) };

//是否跟随视图缩放
p.AllowZoom = true;

//是否固定尺寸
p.FixSize = true;

//是否显示边框
p.Edge = true;

//边框颜色
p.EdgePen = Pens.Blue;

//图像源
p.Image = Image.FromFile(@"d:\演示图\1.jpg");

//建立图像对象
p.Creat(pandaView1);

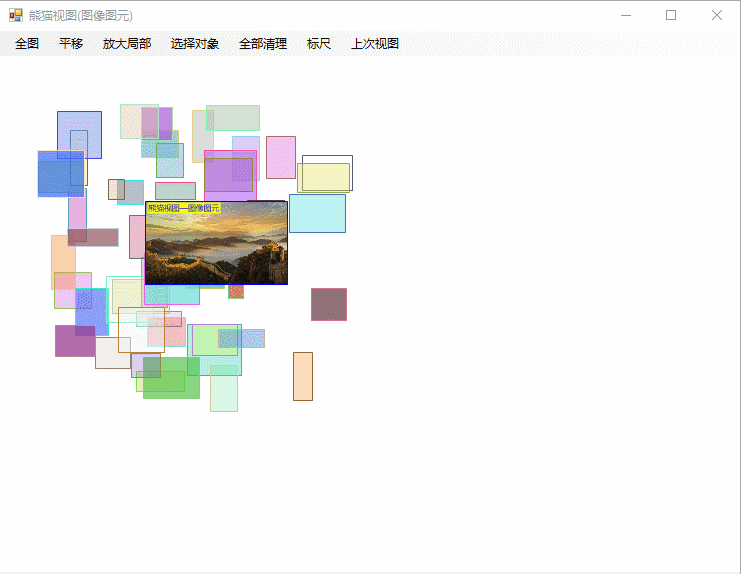

运行效果如下：

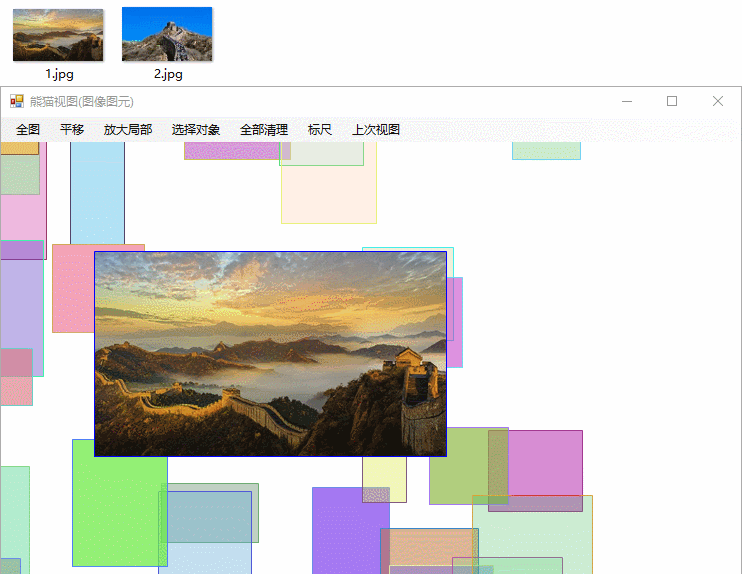

当设置 AllowZoom属性为false， 并且把左上角的文字对齐图像左上角时，当视图缩放时图像大小保持不变，通常用于图像标注用途。效果如下：

属性 FixSize 用于设置图像显示时尺寸是否使用自身大小，还是使用用户指定的大小。此属性设置为false时，将使用用户传入的第2个点位值，即右下角位置。修改位置参数为

//图像位置
p.Points = new[] { new PointF(400, 400), new PointF(600, 600) };

//是否跟随视图缩放
p.AllowZoom = true;

即图像左上角定位在（400,400），右下角定位在（600,600），显示尺寸为200x200像素。

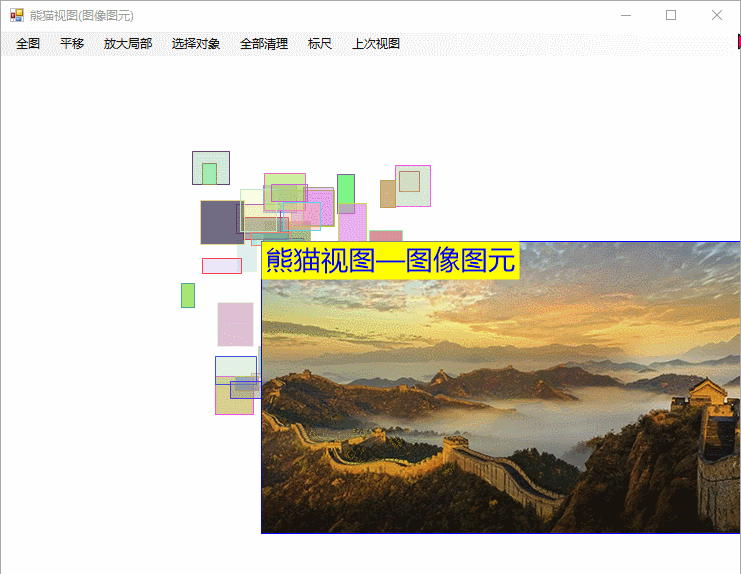

演示效果如下：

除了在代码中加载图片，“熊猫视图”控件还支持从资源管理器中鼠标拖拽加载图片的功能。

//启用拖拽
pandaView1.AllowDrop = true;

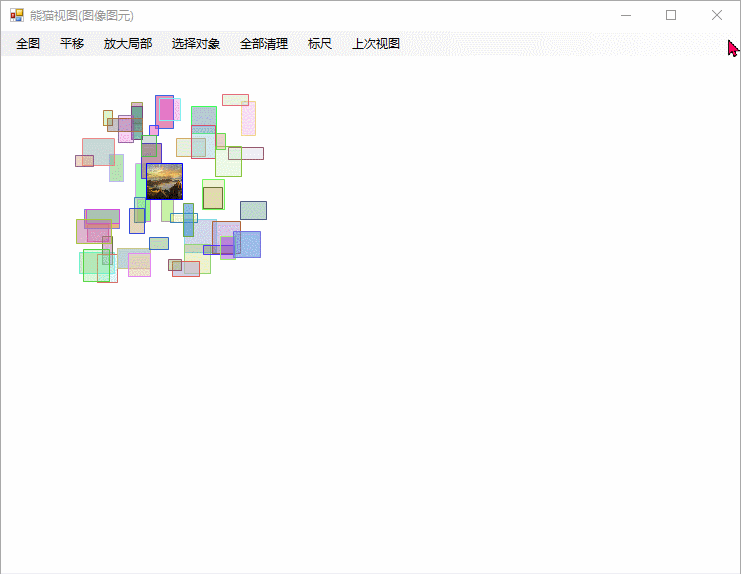

演示效果如下：

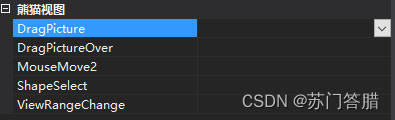

 在鼠标拖拽事件过程中，“熊猫视图”控件提供了两个用户事件，分别是定制拖拽时的图片边框样式，和拖拽后的图像边框样式。

如下代码演示上述两个定制功能：

1、定制拖拽图片时的边框样式为金色虚线粗边框

2、定制拖拽图片后的边框样式为红色虚线粗边框

//定制鼠标拖拽时图像边框
private void pandaView1_DragPictureOver(object sender, PandaView.DragPictureOverEventArgs e)
{
    //获取边框绘制画笔
    Pen p = e.Pen;

    //定义边框颜色为金色
    p.Color = Color.Gold;

    //定义边框宽度为5
    p.Width = 5;

    //定义边框样式为虚线
    p.DashStyle = DashStyle.Dot;
}

//定制鼠标释放时图像边框
private void pandaView1_DragPicture(object sender, PandaView.DragPictureEventArgs e)
{
    PandaView.Picture p = e.DragPicture[0];

    //显示边框
    p.Edge = true;

    //定义边框颜色为红色
    p.EdgePen.Color = Color.Red;

    //定义边框宽度为5
    p.EdgePen.Width = 5;

    //定义边框样式为虚线
    p.EdgePen.DashStyle = DashStyle.Dot;
}

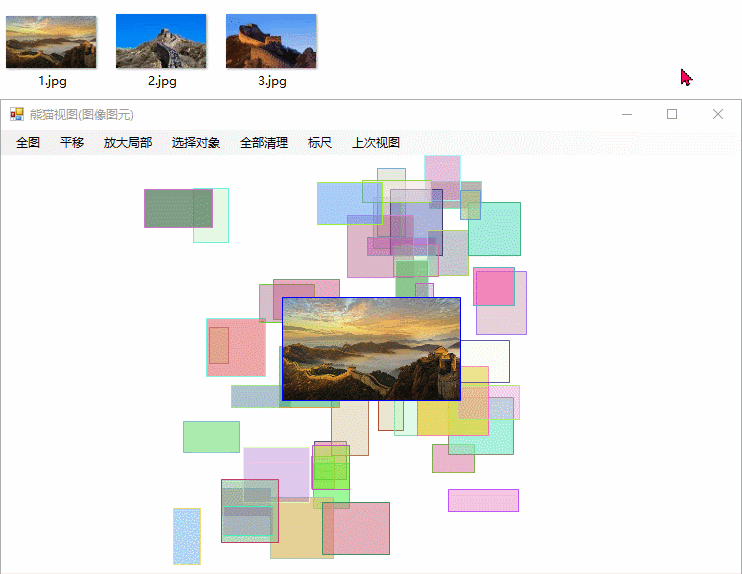

 运行效果如下：

自由定制功能是本控件设计宗旨之一。
