TPS62743YFPR
具有 360nA Iq 的 2V 至 5.5V 输入、超低功耗 300mA 至 400mA 降压直流/直流转换器
custom-reels
自定义
数据表
document-pdfAcrobat
下载 TPS62743 的数据表PDF|HTMLopen-in-new
查看 TPS62743 的所有其他信息document-pdfAcrobat
下载 TPS62743 的数据表PDF|HTML
质量信息
| 评分Catalog |
| RoHS是 |
| REACH是 |
| 引脚镀层/焊球材料SNAGCU |
| MSL 等级/回流焊峰值温度Level-1-260C-UNLIM |
| 质量、可靠性和封装数据下载 查看或下载 |
出口管制分类
*仅供参考
- 美国 ECCN：EAR99
更多 TPS62743 相关信息
封装信息

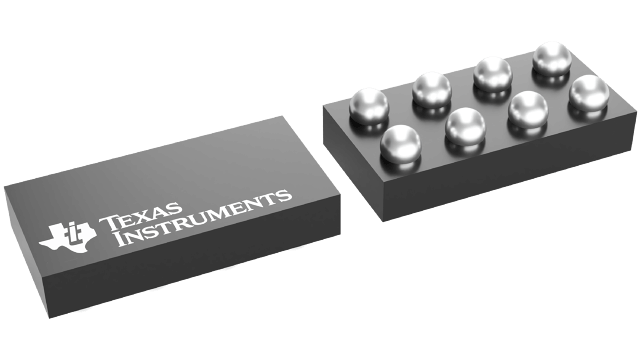

| 封装 | 引脚DSBGA (YFP) | 8 |
| 工作温度范围 (°C)-40 to 85 |
| 包装数量 | 包装3,000 | LARGE T&R |
TPS62743 的特性
- 输入电压范围 VIN：2.15V 至 5.5V
- 启动后的输入电压低至 2.0V
- 输出电流
- TPS62743 300mA
- TPS627431 400mA
- 360nA 工作静态电流
- 10µA 输出电流时的效率高达 90%
- 节能模式操作
- 可选输出电压
- 8 个电压选项（1.2V 至 3.3V）
- 输出电压放电
- 低输出电压纹波
- 自动转换至无纹波 100% 模式
- 射频友好型 DCS-Control™
- 总体解决方案尺寸小于 10mm2
- 小型 1.6mm × 0.9mm 8 焊球 WCSP 封装
TPS62743 的说明
TPS62743 是一款高效降压转换器，具有典型值为 360nA 的超低静态电流。该器件经优化可搭配 2.2µH 电感和 10µF 输出电容正常工作。该器件采用 DCS-Control™ 技术，开关频率典型值为 1.2MHz。在节能模式下，该器件可将轻负载效率向下扩展至 10µA 负载电流及以下。TPS62743 提供 300mA 的输出电流。启动后，该器件可在低至 2.0V 的输入电压下工作。因此，可直接由单节 Li-MnO2 纽扣电池为器件供电。
TPS62743 提供了 8 个可编程的输出电压，可通过三个选择引脚在 1.2V 至 3.3V 范围内进行选择。The TPS62743 经过优化，只需使用一个小型输出电容即可获得低输出电压纹波和低噪声。一旦输入电压接近输出电压，器件便会进入无纹波 100% 模式，以防止输出纹波电压增大。在此工作模式下，器件会停止开关操作并导通高侧MOSFET。
