Profinet转Modbus网关连接BOGE空压机的配置案例用到的设备为西门子1500PLC一台，Profinet转Modbus网关一个，BOGE空压机一台。
1、首先博图这边需要创建新项目文件；

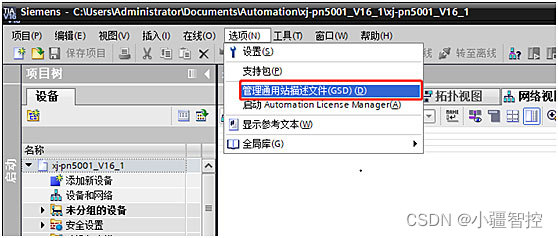

2、导入GSD 文件。将小疆智控(http://www.xjzk-link.com)的Profinet转Modbus网关GW-PN5001的GSD文件拷贝放到任意位置，打开博图然后建立新项目。进入设备和网络在选项中选择管理通用站描述文件，安装 GSD 文件；

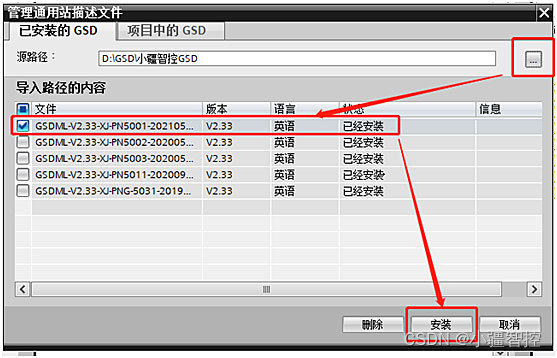

3、搜索GSD文件存放文件夹搜索到GSD后选择安装，等待安装成功；

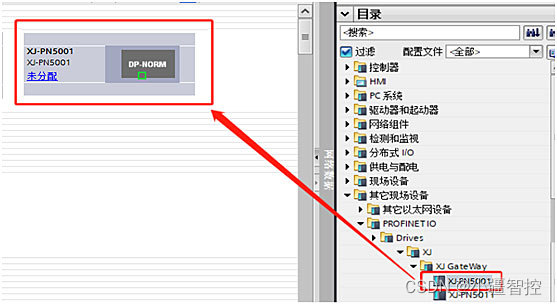

4、安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，Profinet转Modbus网关和PLC还没有进行连接处在未分配状态；

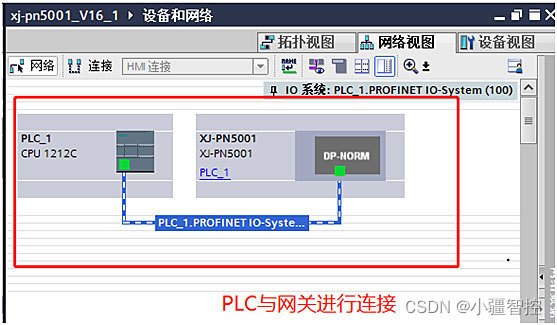

5、点击未分配与PLC进行连接后就可以对Profinet转Modbus网关的属性进行参数的设定；

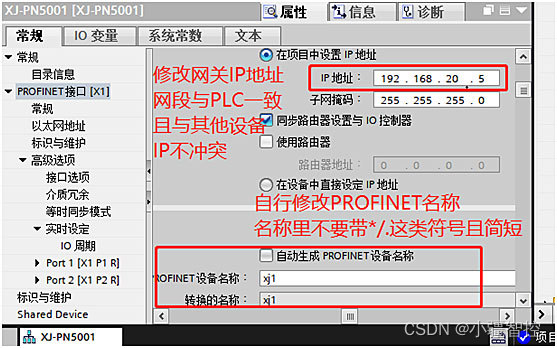

6、修改Profinet转Modbus网关的IP地址和Profinet设备名称（设备名称中不要带特殊符号）需要注意的是设置PROFINET设备名称时，不要勾选自动生成PROFINET设备名称；

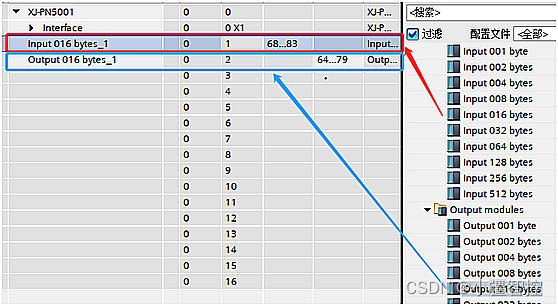

7、添加需要的输入（inptu）、输出（output）字节数。添加字节数根据需求进行添加；

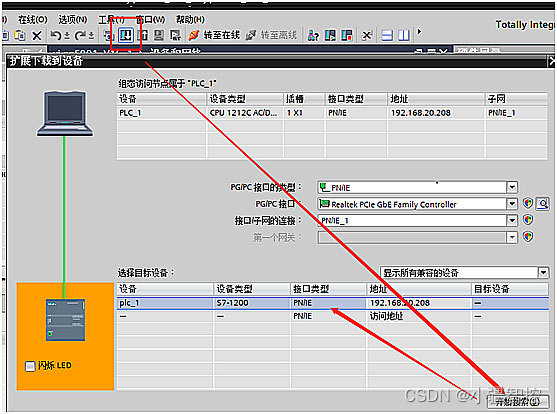

8、根据下图所示，设置好参数后就可以下载并装载到PLC；
9、打开配置软件Gateway Configuration Studio；

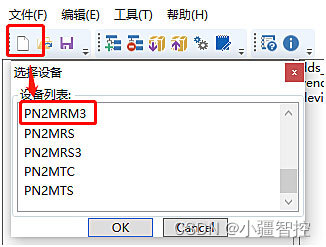

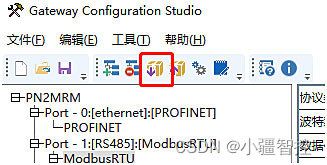

10、点击新建，选择设备为PN2MRM3；

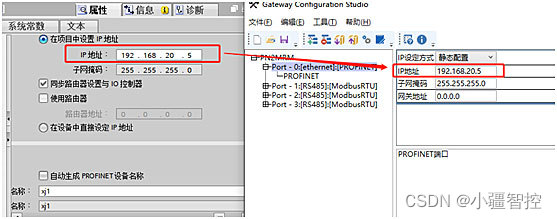

11、配置软件中的IP地址与博图Profinet转Modbus网关组态中的IP地址必须要一致；

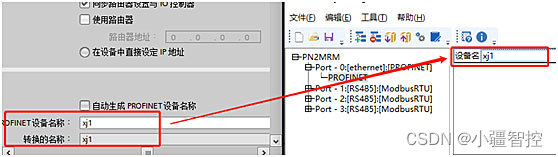

12、Profinet转Modbus配置软件中的Profinet与博图网关组态必须要一致；

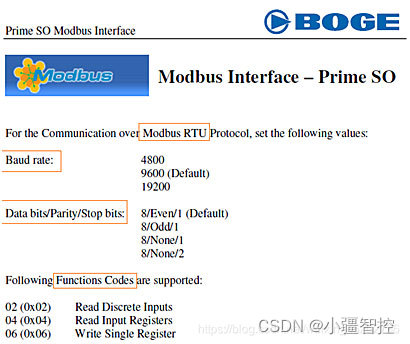

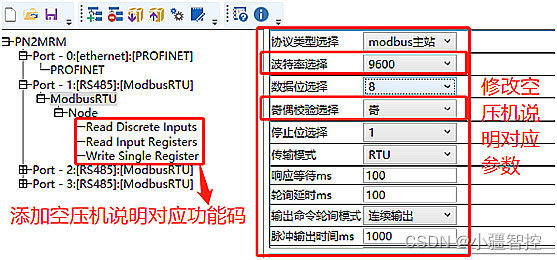

13、根据BOGE空压机参数说明，对Profinet转Modbus网关配置软件进行配置；

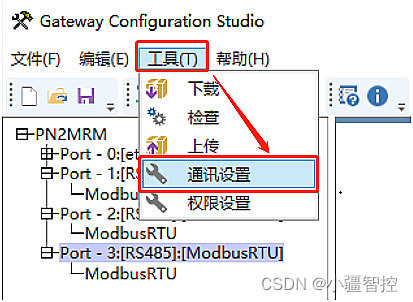

14、配置完成所有需要的参数后进行下载，点击工具在点击通讯设置；

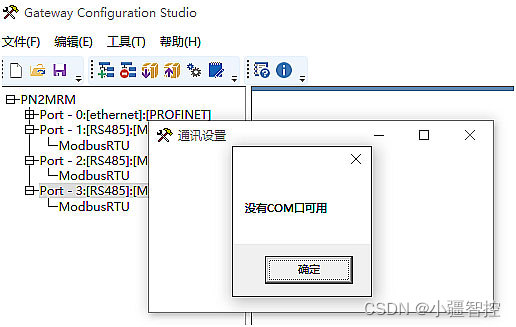

15、出现没有COM口可用提示点击确定；

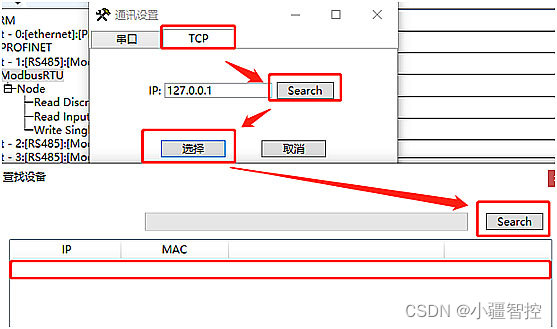

16、选择TCP，对Profinet转Modbus网关进行IP搜索，将搜索到的Profinet转Modbus网关IP双击，然后进行下载；
