静态路由—单臂路由—三层交换机—组网实验

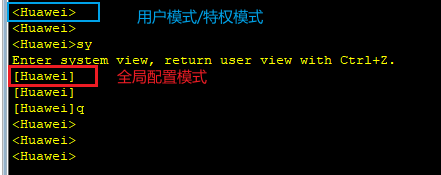

1. 华为的eNSP模拟器进入的第一层模式 同 思科模拟器的第二层模式（特权模式）。

2. 首先进入的是 用户模式（特权模式），输入命令 sys 进入 全局配置模式。

3. 配置完成后需要回到用户模式（特权模式）保存配置，否则退出后再重新打开拓扑图文件，所有的配置将被清空。

• 华为模拟器（eNSP）基本命令

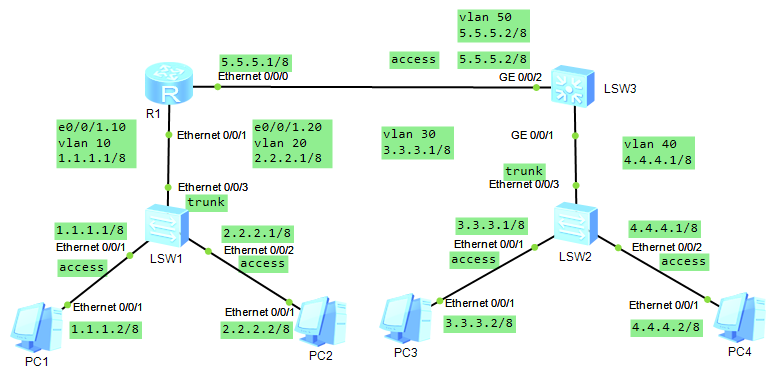

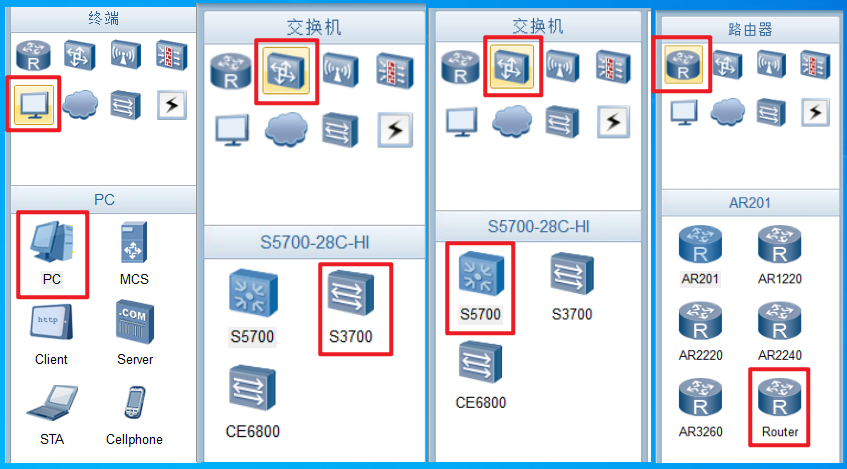

1 设备准备

2 接口的配置

2.1 二层交换机的配置

二层交换机通过虚拟局域网vlan将PC连接

# 左边交换机的配置
sy																				# 进入用户模式
un in en																	# 关闭错误提示
v b 10 20															# 创建 vlna10 和 vlan 20

in e0/0/1																# 进入接口1
po li ac																	# 配置接口模式为access口
po d v 10															# 配置此access口属于vlan10

in e0/0/2
po li ac
po d v 20

in e0/0/3
po li tr																	# 配置接口模式为trunk口
po tr all v all												# 配置此trunk口遵守所有vlan

# 右边交换机的配置同理
# 虚拟局域网为 vlan30 和 vlan40

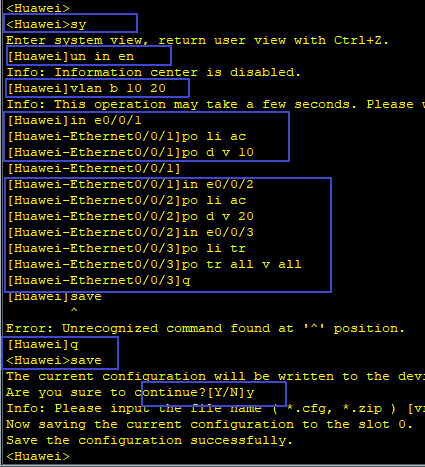

• sw1的配置

• sw2的配置

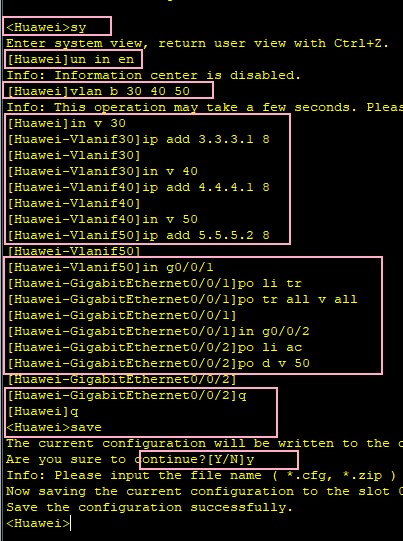

2.2 三层交换机的配置

sy
un in en

vlan b 30 40 50											# 创建虚拟局域网 vlan30/40/50
in v 30															# 进入 vlan30
ip add 3.3.3.1 8
in v 40
ip add 4.4.4.1 8
in v 50
ip add 5.5.5.2 8

in g0/0/1
po li ac														# 配置接口 1 为 access 模式
po d v 50												# 配置access属于 vlan50
in g0/0/2
po li tr														# 配置接口 2 为 trunk 模式
po tr all v all											# 配置 trunk 模式遵守所有 vlan

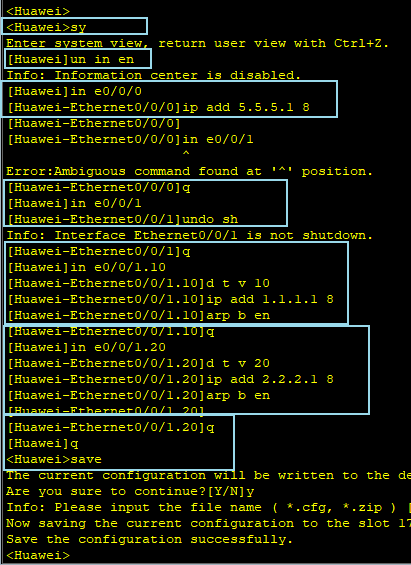

2.3 路由器的配置

sy
un in en

in e0/0/1
ip add 5.5.5.1 8

in e0/0/0
undo sh																# 打开接口功能
in e0/0/0.10													# 进入子接口 10
d t v 10															# 配置接口协议
ip add 1.1.1.1 8
arp b en															# 配置到 arp 协议表
in e0/0/0.20
d t v 20
ip add 2.2.2.1 8
arp b en

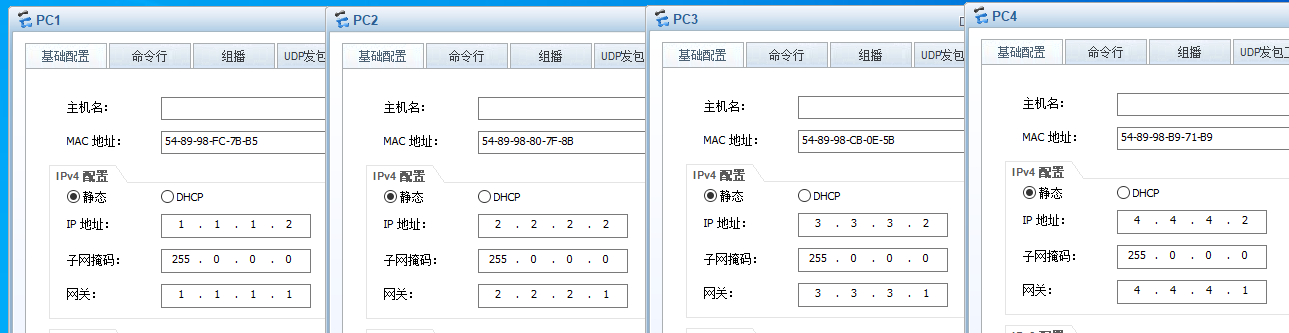

2.4 PC的配置

3 目的ip的配置（ip route）

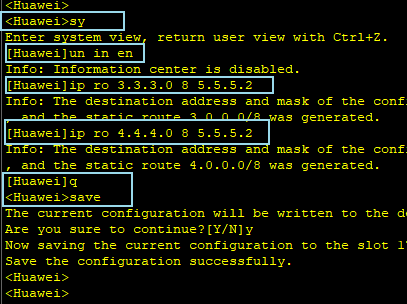

3.1 路由器的配置

sy
un in en

ip ro 3.3.3.0 8 5.5.5.2							# 配置跨网段协议
ip ro 4.4.4.0 8 5.5.5.2

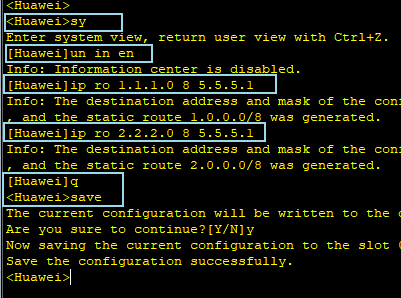

3.2 三层交换机的配置

sy
un in en

ip ro 1.1.1.0 8 5.5.5.1
ip ro 2.2.2.0 8 5.5.5.1

4 测试连通性

使用PC1测试各个网关，可以连通，则各PC之间必定能连通
