二层业务与隔离（VLAN与Trunk）

1 实验准备

两台交换机、四台PC

2 实验要求

要求：PC4和PC6能互相通信，PC5和PC7能互相通信，其它两两之间均不能互相通信。

3 实验配置

3.1 四台PC配置

四台PC的ip分别为192.168.10.1、192.168.10.2、192.168.10.3、192.168.10.4。

3.2 交换机之间的配置

# 先进入全局配置模式
int f0/3								# 进入交换机之间的连接线
swi trunk en dot1q		# 配置接口f0/3为trunk端口dot1q模式
swi mode trunk				# 配置交换机串口模式为trunk
swi trunk all vlan all		# 设置trunk模式遵守所有的vlan接口

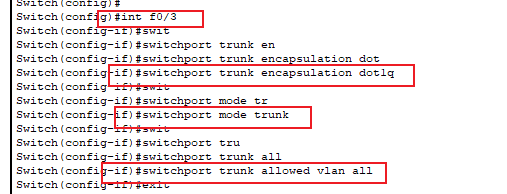

• Switch4中 f0/3 的配置

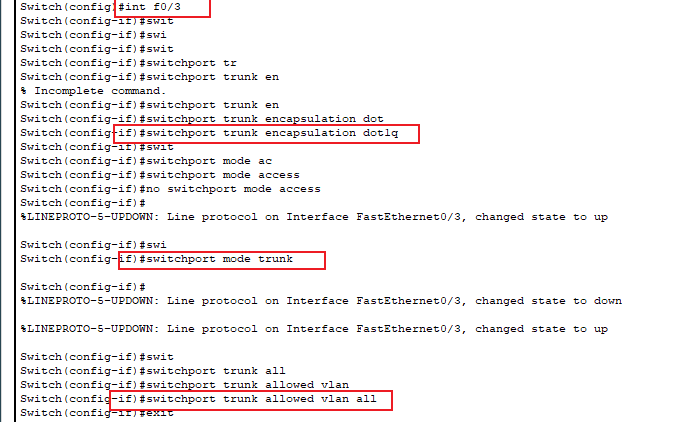

• Switch5的 f0/3 的配置

3.3 PC4和PC6之间的配置

en
conf t
vlan 10		# 新建vlan 10 局域网
exit
int f0/1	# 进入接口f0/1
swi mode ac		# 配置串口1模式为access端口
swi ac vlan 10		# 配置端口access为vlan10局域网

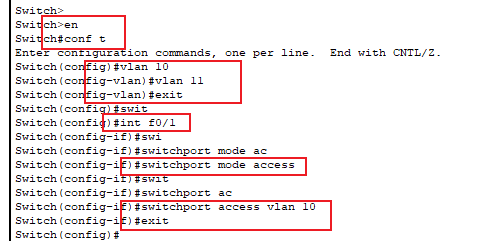

• Switch4中 f0/1 的配置

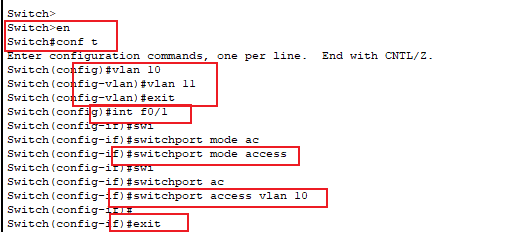

• Switch5中 f0/1 的配置

3.4 PC5和PC7之间的配置

en
conf t
vlan 11		# 创建vlan 11局域网
exit
int f0/2	# 进入接口2
swi mode ac
swi ac vlan 11

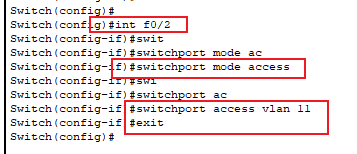

• Switch4中 f0/2 的配置

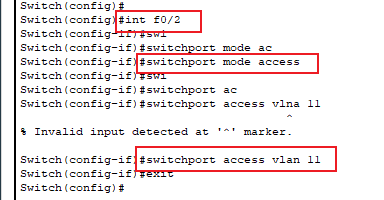

• Switch5中 f0/2 的配置

3.5 测试连通性

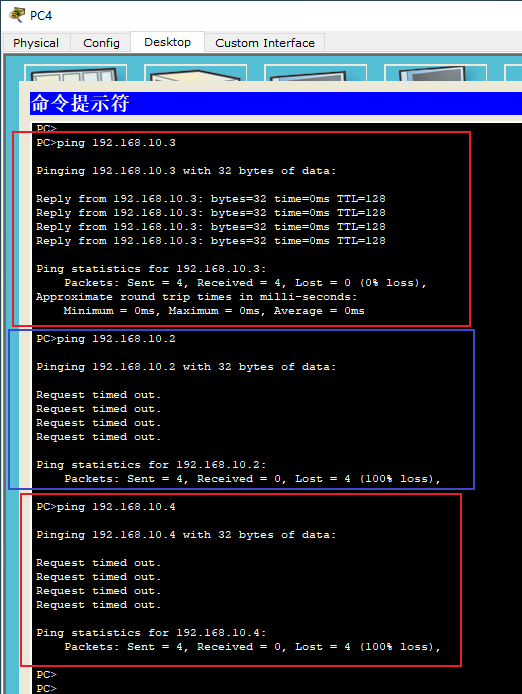

3.5.1 PC4与PC6能连通，与PC5和PC7不能连通

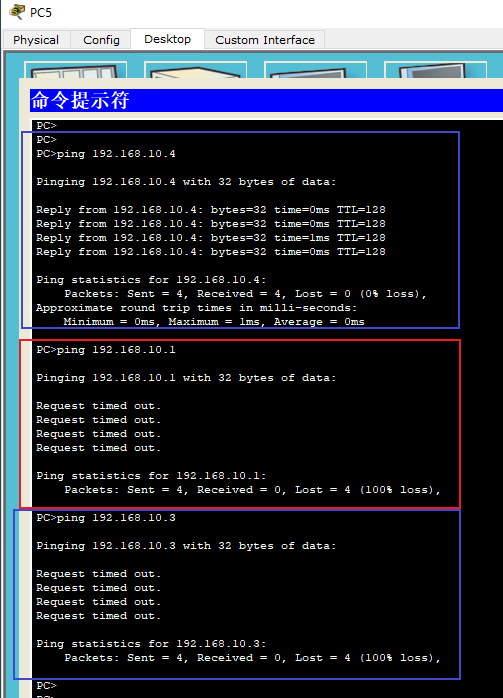

3.5.2 PC5与PC7能连通，与PC4和PC6不能连通
