VLAN的概述

VLAN的概念及优势

什么是VLAN

VLAN全称（Virtual Local Area Network 虚拟局域网），VLAN工作在OSL参考模型的数据链路层，一个VLAN就是一个交换网络，其中的所有用户都在一个广播域中，各VLAN通过路由设备的连接起来实现通信

VLAN的优势

1.具有灵活性
2.可扩展
3.控制广播范围
4.增强网络安全性
5.不受地域限制
6.简化网络管理

VLAN的作用

为了解决技术上的问题，因为在传统的交换式以太网中，所有的用户都在同一个广播域中，当网络规模较大时，广播包的数量会急剧增加，当广播包的苏慧伦占总量的30%，网络传输的效率将会明显下降。特别是当某个设备出现故障后，就会不停地向网络发送广播，从而导致广播风暴，使网络瘫痪。那么VLAN就是处理这些技术上的问题而诞生的。

静态VLAN

需要网络管理员手动配置，一般我们使用的VLAN都是手动配置的，它的优点是稳定，传输速度快

VLAN配置模型解析

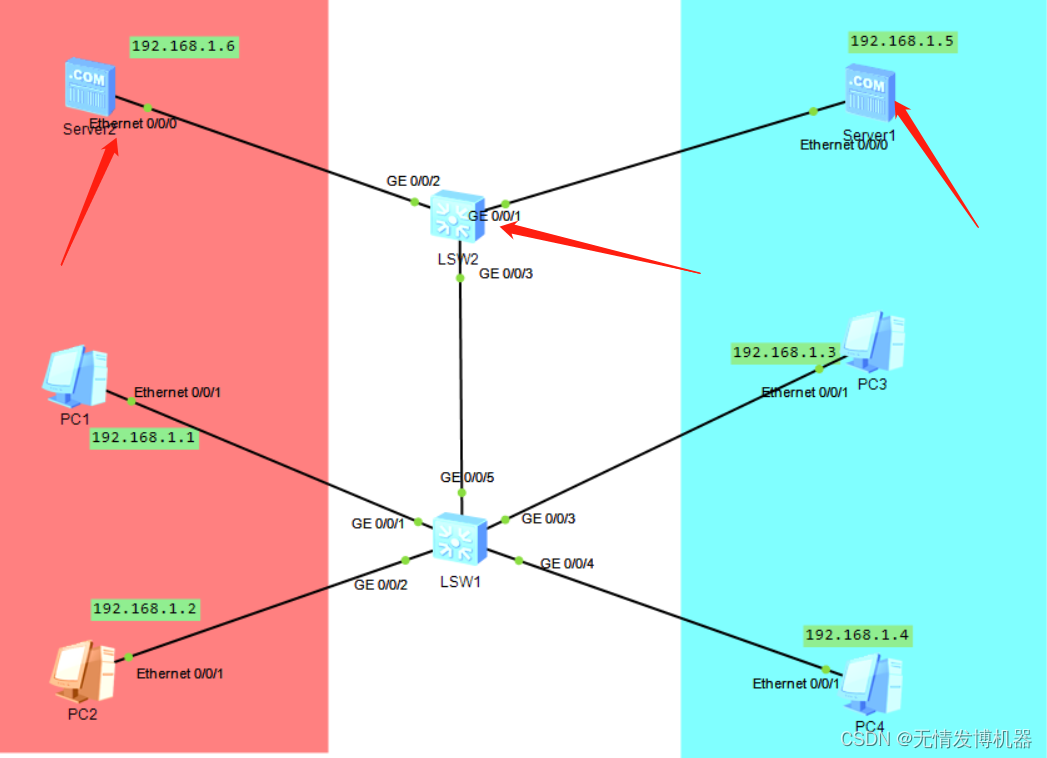

搭建模型

在这里插入图片描述

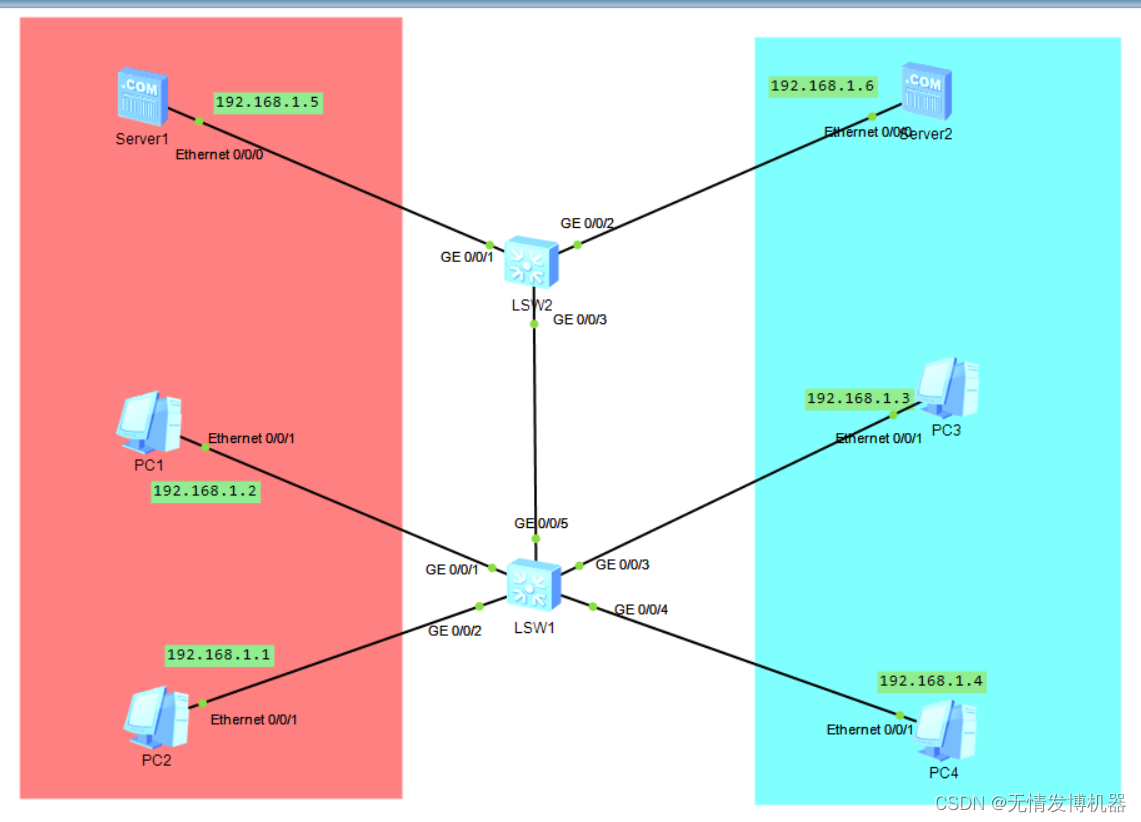

划分区域

在这里插入图片描述
两种颜色代表不同的区域，我们需要做的是所有设备在同一网段的情况下，隔绝另一区域的联通

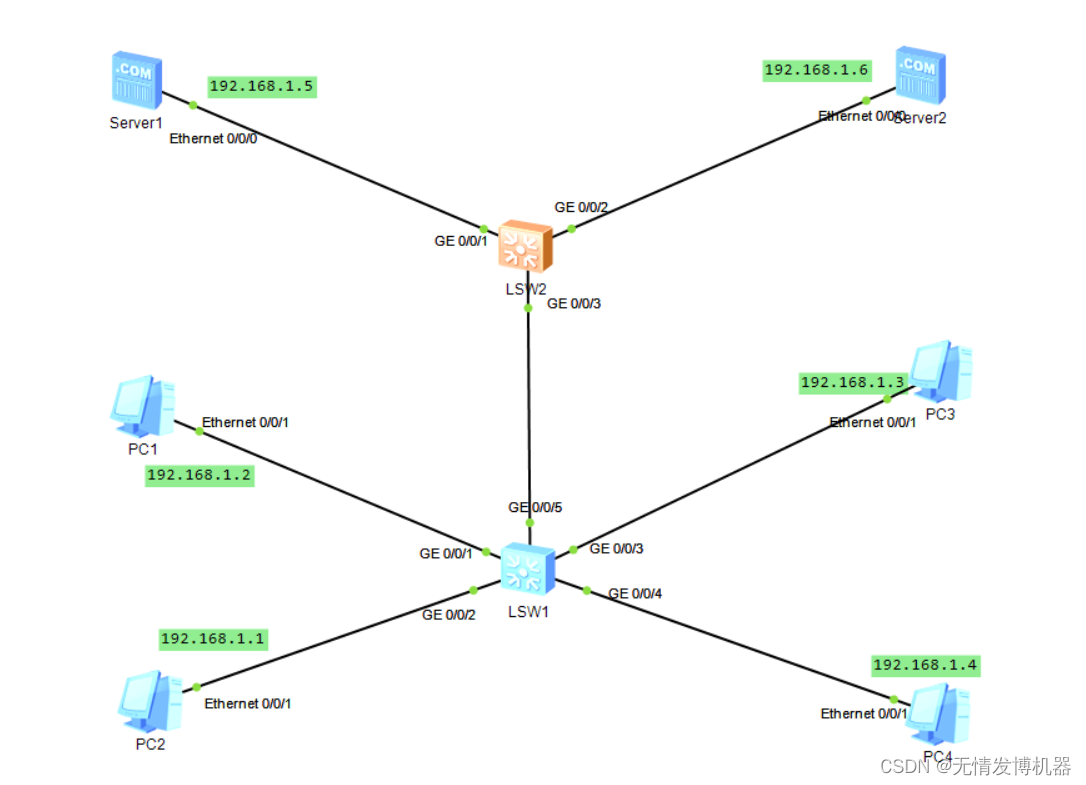

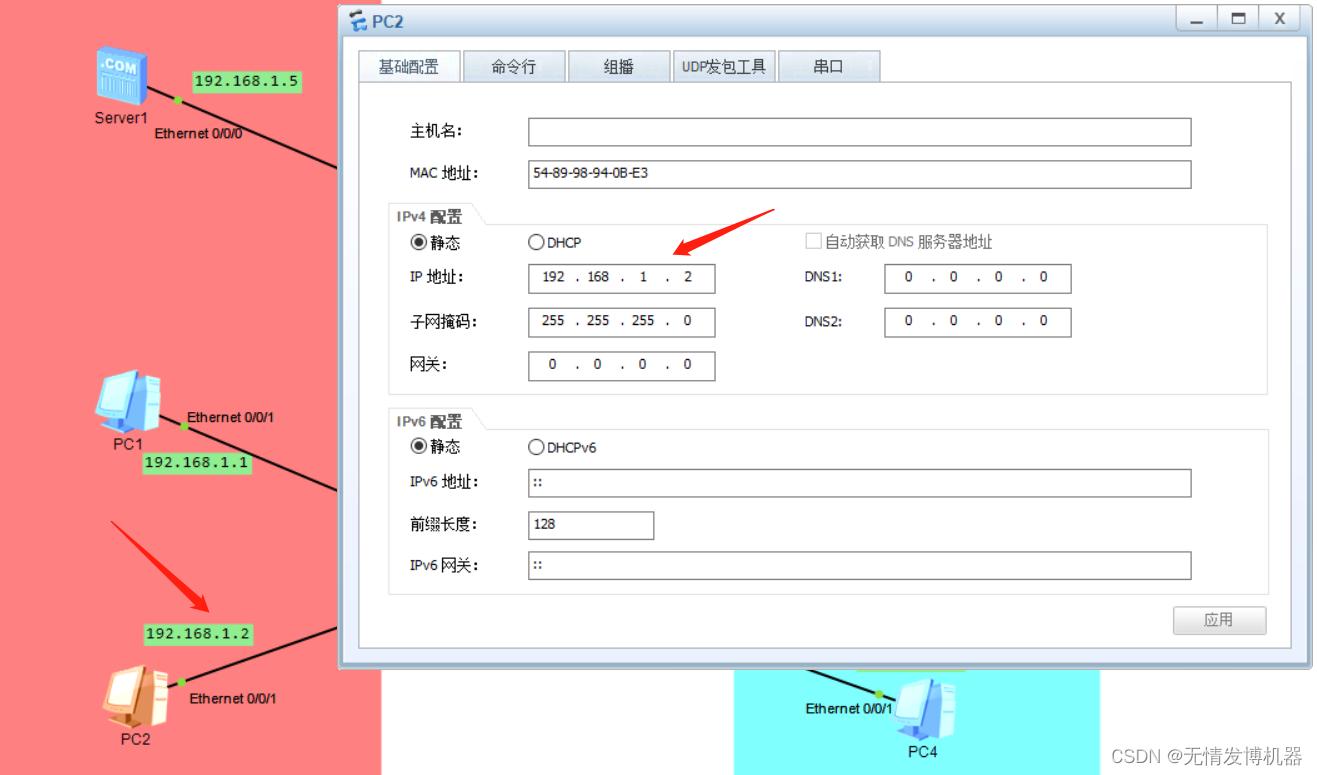

给服务器和主机配置上提前写好的地址

在这里插入图片描述

给交换机配置信息

在这里插入图片描述

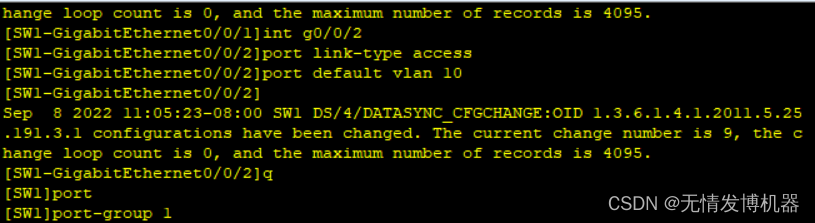

这里就以G0/0/2为例
进入端口号后，将端口设置成 access模式
access模式（至于交换机和路由器连接）
【】port link-type access
【】port defult vlan 10 (只允许带VLAN10标签的信息通过）
然后进入另G0/0/1号端口，将VLAN 也设置成10，设置号后退出端口，回到管理员模式
在这里插入图片描述

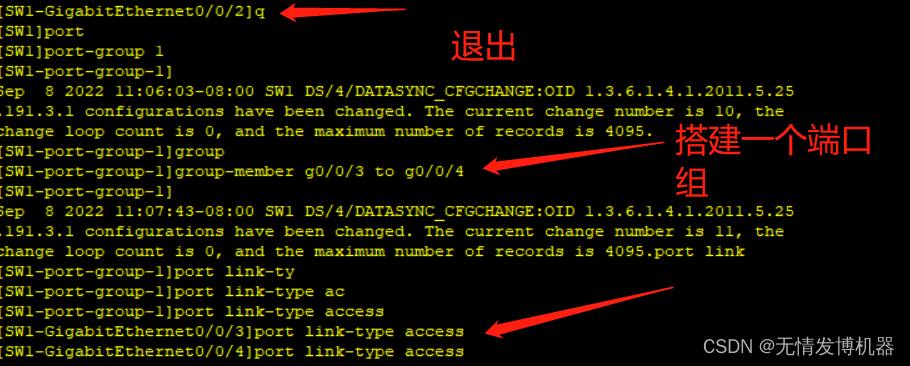

【SW1】port-group 1 建组
【SW1-port-group-1】group-member g0/0/3 to g0/0/4 将4，5两个接口创建成一个组
【SW1-port-group-1】port link-type access 将这个组设置成access模式

在这里插入图片描述

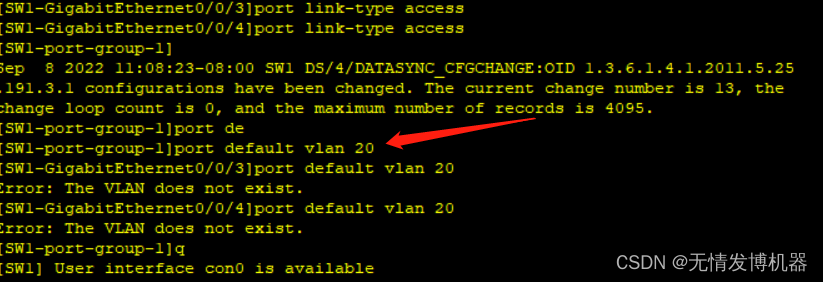

设置好后给这个组的VLAN设置成20
[SW1-port-group-1]port default vlan 20
以此为例，将之前的 1号接口和2号接口设置成VLAN 10
[W1]int g0/0/1
[W1-GigabitEthernet0/0/1]p l a
[W1-GigabitEthernet0/0/1]p d v 10
Error: The VLAN does not exist.

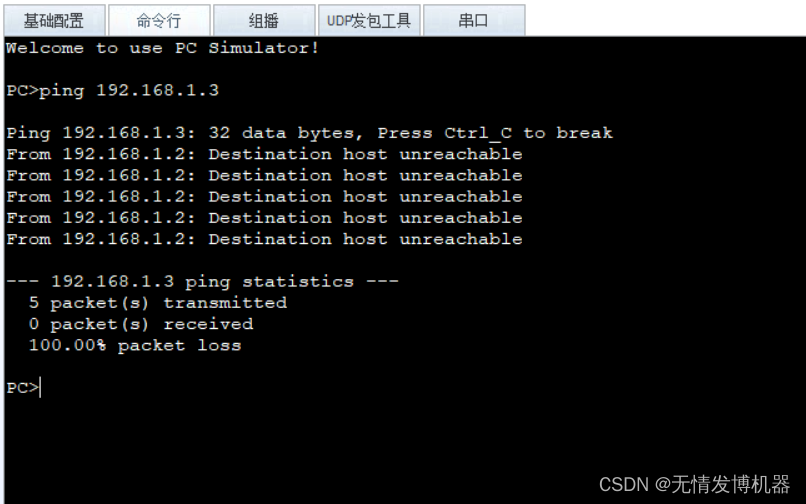

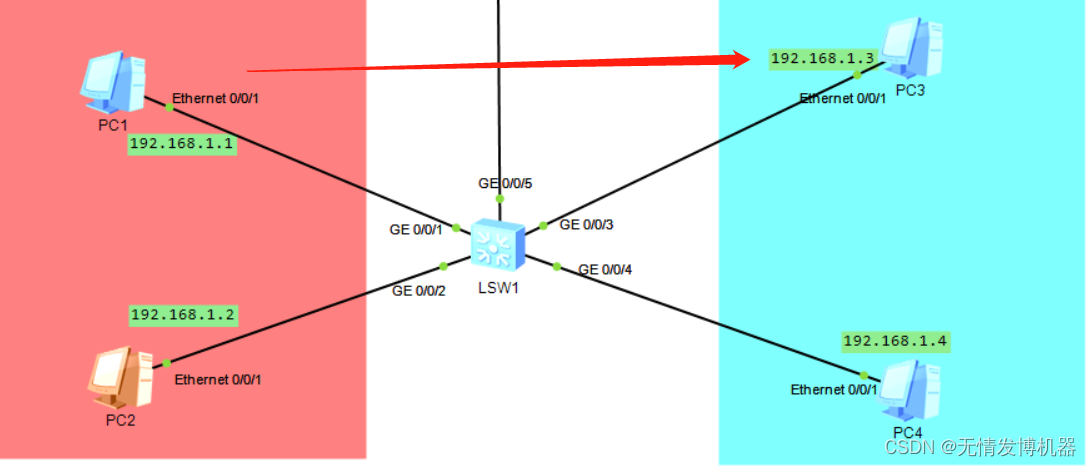

这样交换机的1-4号口就设置成功了，这时，两边的主机是ping不通的
在这里插入图片描述

再添加一台交换机和两台服务器

在这里插入图片描述

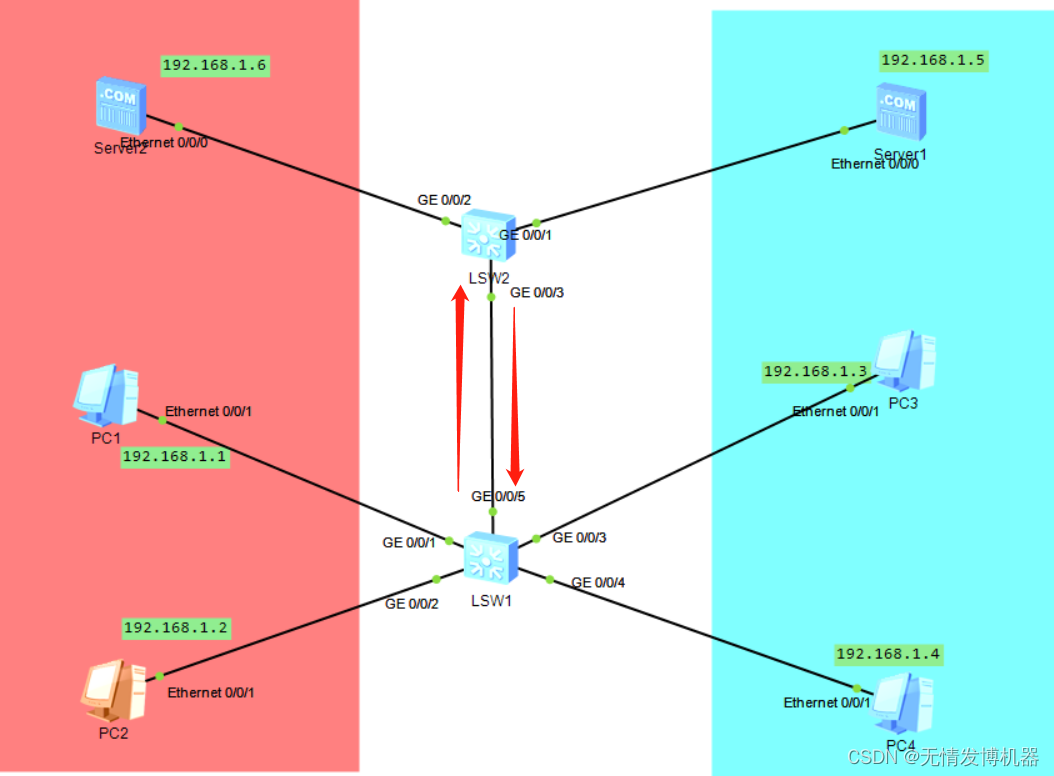

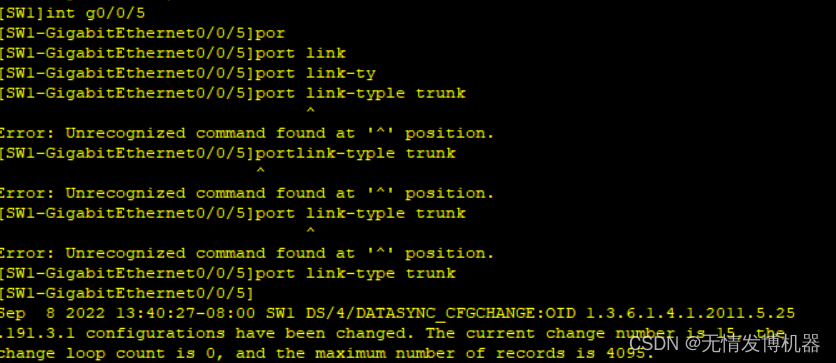

此时我们要注意，将两台交换机相连的这个网段，设置成trunk模式（只跟交换机连接模式）
在这里插入图片描述

这两个交换机的接口都需要设置一下，跟之前第一个交换机的原理一下，一个设置成VLAN 10，和VLAN20，红色区域是10，青色区域是20

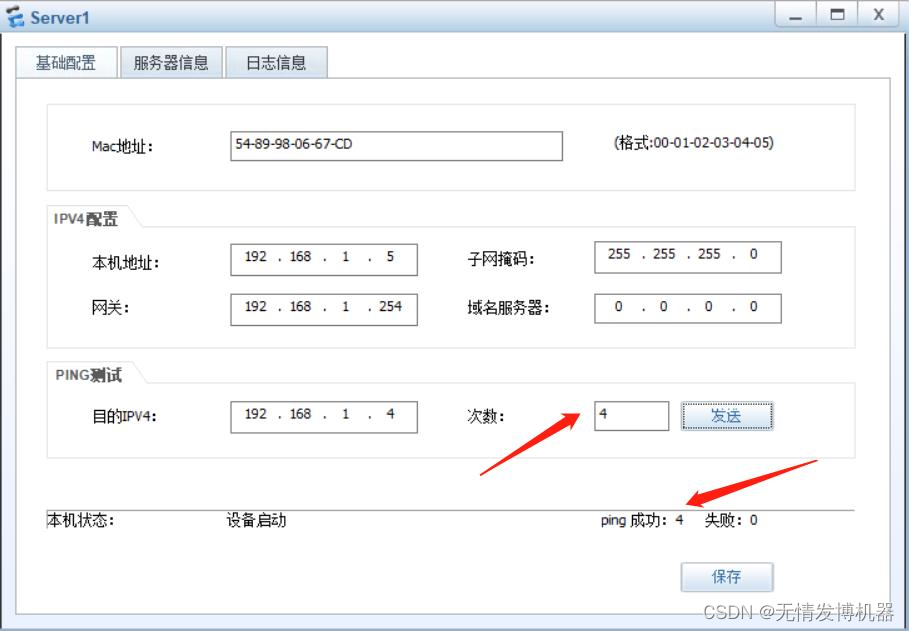

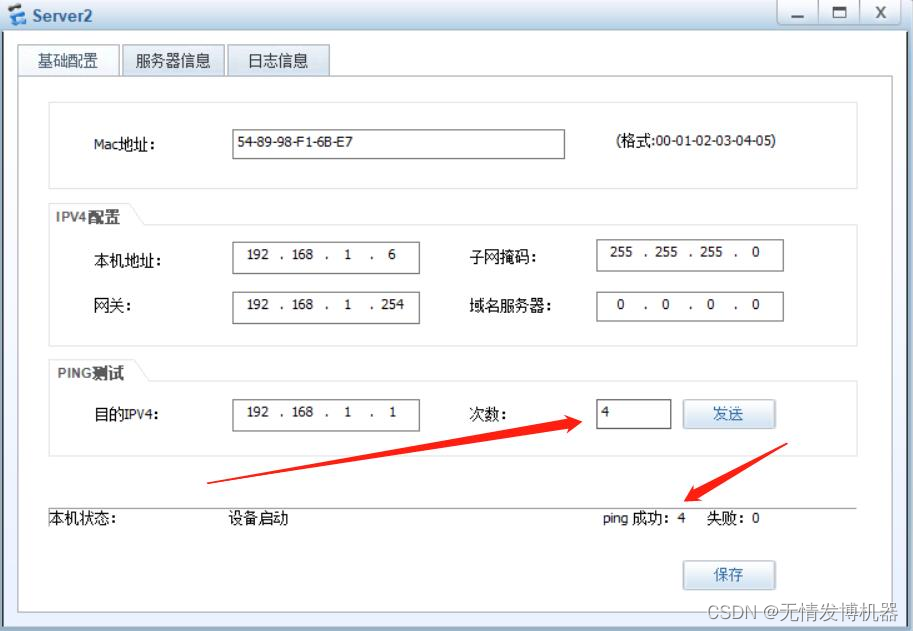

最后用服务器连接一下对应的主机，如果发送成功，表示所有配置已经完成
在这里插入图片描述
