Android ASM插桩探索及实战

前言

我们都知道，在Android编译过程中，Java代码会被编译成Class文件，Class文件再被打进Dex文件，虚拟机最终会加载Dex文件去执行。

​

编辑

添加图片注释，不超过 140 字（可选）

插桩，就是干涉代码的编译过程，在编译期间生成新的代码或者修改已有的代码。

常用的EventBus、ARouter，内部就是使用了APT（Annotation Process Tool），在编译的最开始解析Java文件中的注解，并生成新的Java文件。

但如果有以下两个需求：

• 给Activity的attach()方法加日志

• 将第三方库中所有调用getDeviceId()的地方替换为我们自己的方法，使其符合隐私规范

这两个需求一个是需要修改Android SDK的Activity文件，一个是需要修改三方库中的某个方法。而我们集成它们的方式是通过Jar包/AAR，本质上也就是Class文件。这时候就需要我们能够在编译阶段去修改Class文件，这也就是ASM发挥作用的地方。

通过本文，你可以解决如下问题：

1. ASM的作用是什么？

2. 如何使用ASM？

3. 如何将ASM运用到我们的实际项目中来？

ASM的作用是什么？

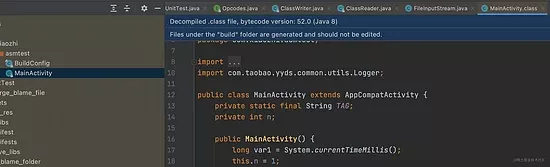

在介绍ASM插桩之前，首先来回顾一下Java Class文件。在AS中，我们可以看到打开一个Class文件是这样的：

​

编辑

添加图片注释，不超过 140 字（可选）

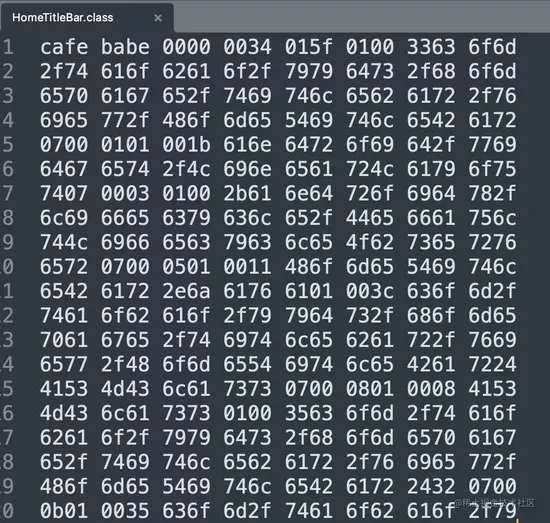

但其实这是IDE为了方便开发者查阅，特意解析渲染了CLASS文件。如果直接拖进编辑器查看这个文件的话，我们可以看到它其实是这样的：

​

编辑

添加图片注释，不超过 140 字（可选）

上图是CLASS文件的16进制代码。一般人都看不懂这些代码的含义...但既然AS可以将这些代码解析成开发者可以看懂的样子，说明CLASS文件肯定是遵循某个格式规范的。所以，一个熟悉CLASS文件格式规范的开发者，是完全有能力解析所有的CLASS文件，甚至修改CLASS文件的。

ASM的开发者就是这么做的，并且提供一套完整的API帮助我们 在不需要了解CLASS文件格式规范的情况下，可以解析并修改CLASS文件 。

如何使用ASM？

基本使用方式

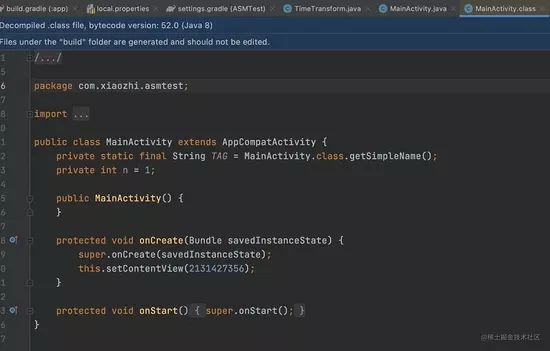

下面我们就来使用一下ASM，看一下它能达到的效果。假设现在我们需要统计MainActivity所有方法的耗时，原先的MainActivity.Class文件是这样的：

​

编辑

添加图片注释，不超过 140 字（可选）

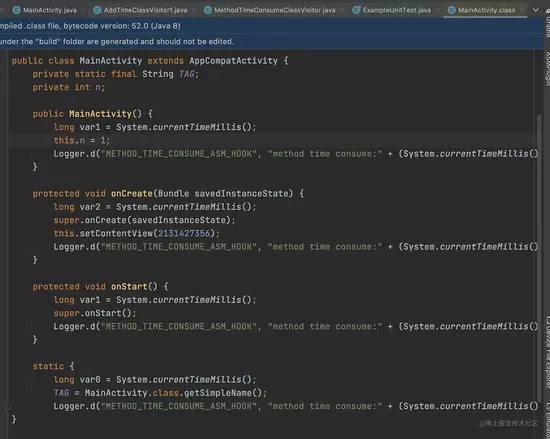

用ASM修改过后的MainActivity.Class文件：

​

编辑

添加图片注释，不超过 140 字（可选）

具体的实现代码：

// 读取Class文件 String clazzFilePath = "/Users/xiaozhi/AndroidStudioProjects/ASMTest/app/build/intermediates/javac/debug/classes/com/xiaozhi/asmtest/MainActivity.class"; ClassReader classReader = new ClassReader(new FileInputStream(clazzFilePath)); ClassWriter classWriter = new ClassWriter(ClassWriter.COMPUTE_MAXS); MethodTimeConsumeClassVisitor methodTimeConsumeClassVisitor = new MethodTimeConsumeClassVisitor(Opcodes.ASM5, classWriter); classReader.accept(methodTimeConsumeClassVisitor, ClassReader.SKIP_FRAMES); // 写入Class文件 byte[] bytes = classWriter.toByteArray(); FileOutputStream fos = new FileOutputStream(clazzFilePath); fos.write(bytes); fos.flush(); fos.close(); 复制代码

首先在第6行，通过ClassReader.accept(classVisitor, parsingOptions)读取Class文件。然后将修改完的字节码用FileOutputStream写回原文件，原先的Class代码也就被修改了。但这里我们看不到是怎么修改的，因为 修改其实就发生在读取阶段，ClassReader负责读取解析Class文件，遇到相应节点后，调用ClassVisitor中的方法去修改相应的节点代码 （4、5行）。

这里涉及到两个类，ClassWriter与MethodTimeConsumeClassVisitor，这两个类都继承于ClassVisitor。结合第9行我们可以猜测，ClassWriter肯定可以记录我们修改后的字节码。既然ClassWriter是用来记录的，而第6行ClassReader.accept(classVisitor, parsingOptions)读取Class文件又只能接收一个classVisitor，那我们怎么用另一个ClassVisitor去修改Class文件呢？

我们可以看到ClassVisitor有这么一个构造函数：

public ClassVisitor(final int api, final ClassVisitor classVisitor) 复制代码

所以我们第5行的代码，实际上是用自定义的ClassVisitor-MethodTimeConsumeClassVisitor，代理了ClassWriter，在需要修改的Class节点复写方法进行修改就可以了。

另外我们额外了解一下构造函数中的几个参数。

// 接收Flag参数，用于设置方法的操作数栈的深度。COMPUTE_MAXS可以自动帮我们计算stackSize。 ClassWriter classWriter = new ClassWriter(ClassWriter.COMPUTE_MAXS); // 接收api与ClassVisitor。 Opcodes.ASM4~Opcodes.ASM9标识了ASM的版本信息 MethodTimeConsumeClassVisitor methodTimeConsumeClassVisitor = new MethodTimeConsumeClassVisitor(Opcodes.ASM5, classWriter); // 接收ClassVisitor与parsingOptions参数。 parsingOptions用来决定解析Class的方式，SKIP_FRAMES代表跳过MethodVisitor.visitFrame方法 classReader.accept(methodTimeConsumeClassVisitor, ClassReader.SKIP_FRAMES); 复制代码

自定义ClassVisitor

下面我们具体看一下怎么通过自定义ClassVisitor修改Class文件。

public class MethodTimeConsumeClassVisitor extends ClassVisitor { private String mOwner; public MethodTimeConsumeClassVisitor(int api, ClassVisitor classVisitor) { super(api, classVisitor); } @Override public void visit(int version, int access, String name, String signature, String superName, String[] interfaces) { super.visit(version, access, name, signature, superName, interfaces); mOwner = name; } @Override public MethodVisitor visitMethod(int access, String name, String descriptor, String signature, String[] exceptions) { MethodVisitor methodVisitor = super.visitMethod(access, name, descriptor, signature, exceptions); return new TimeConsumeMethodVisitor(mOwner, api, methodVisitor, access, name, descriptor); } } 复制代码

我们可以看到第9行与第15行，分别是visit方法与visitMethod方法，对应的是访问Class文件头部与Class文件方法这两个节点。类似的还有很多节点：

visit visitSource? visitOuterClass? ( visitAnnotation | visitAttribute )* ( visitInnerClass | visitField | visitMethod )* visitEnd 复制代码

我们要统计MainActivity所有方法的耗时，就需要重写visitMethod方法。第15行的visitMethod返回了一个MethodVisitor，顾名思义就是用来遍历修改Method，跟ClassVisitor是一个道理只不过维度不同罢了。类似的还有AnnotationVisitor与FiledVisitor，它们分别在visitAnnotation和visitField方法中返回，用来访问修改注解与字段。然后我们来看这个MethodVisitor是怎么修改方法的：

static class TimeConsumeMethodVisitor extends AdviceAdapter { private final String methodName; private final int access; private final String descriptor; private final String owner; private static final String METHOD_TIME_CONSUME_LOG_TAG = "METHOD_TIME_CONSUME_ASM_HOOK"; private static final String METHOD_TIME_CONSUME_LOG = "method time consume:"; protected TimeConsumeMethodVisitor(String owner, int api, MethodVisitor methodVisitor, int access, String name, String descriptor) { super(api, methodVisitor, access, name, descriptor); this.owner = owner; this.methodName = name; this.access = access; this.descriptor = descriptor; } @Override protected void onMethodEnter() { System.out.println("TimeConsumeMethodVisitor onMethodEnter. clazzName:" + owner + ", methodName:" + methodName + ", access:" + access + ", descriptor:" + descriptor); visitMethodInsn(INVOKESTATIC, "java/lang/System", "currentTimeMillis", "()J", false); visitVarInsn(LSTORE, 1); super.onMethodEnter(); } @Override protected void onMethodExit(int opcode) { System.out.println("TimeConsumeMethodVisitor onMethodExit. clazzName:" + owner + ", methodName:" + methodName + ", access:" + access + ", descriptor:" + descriptor); visitLdcInsn(METHOD_TIME_CONSUME_LOG_TAG); visitTypeInsn(NEW, "java/lang/StringBuilder"); visitInsn(DUP); visitMethodInsn(INVOKESPECIAL, "java/lang/StringBuilder", "<init>", "()V", false); visitLdcInsn(METHOD_TIME_CONSUME_LOG); visitMethodInsn(INVOKEVIRTUAL, "java/lang/StringBuilder", "append", "(Ljava/lang/String;)Ljava/lang/StringBuilder;", false); visitMethodInsn(INVOKESTATIC, "java/lang/System", "currentTimeMillis", "()J", false); visitVarInsn(LLOAD, 1); visitInsn(LSUB); visitMethodInsn(INVOKEVIRTUAL, "java/lang/StringBuilder", "append", "(J)Ljava/lang/StringBuilder;", false); visitLdcInsn("ms" + ", clazz:" + owner + ", method:" + methodName); visitMethodInsn(INVOKEVIRTUAL, "java/lang/StringBuilder", "append", "(Ljava/lang/String;)Ljava/lang/StringBuilder;", false); visitMethodInsn(INVOKEVIRTUAL, "java/lang/StringBuilder", "toString", "()Ljava/lang/String;", false); visitMethodInsn(INVOKESTATIC, "com/taobao/yyds/common/utils/Logger", "d", "(Ljava/lang/String;Ljava/lang/String;)V", false); super.onMethodExit(opcode); } } 复制代码

在第19行onMethodEnter()方法中，我们实现了

long startTime = System.currentTimeMillis(); 复制代码

在第29行onMethodExit()方法中，我们实现了

Logger.d("METHOD_TIME_CONSUME_ASM_HOOK", "method time consume:" + (System.currentTimeMillis() - var1) + "ms, clazz:com/xiaozhi/asmtest/MainActivity, method:"); 复制代码

至于其中所用的API，我们可以通过函数名大致推断出什么意思，感兴趣的话可以去学习这些API的使用。但因为刚入门，我这里使用了一个偷懒的方式：ASM ByteCode Viewer。

ASM ByteCode Viewer

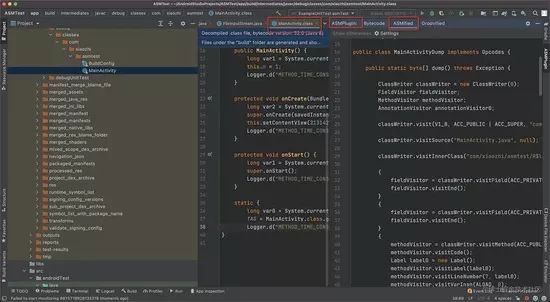

ASM ByteCode Viewer是专门用于ASM插桩的AS插件。安装该插件后，我们可以很方便地查看一个Class文件怎么用ASM的API去写出来：

​

编辑

添加图片注释，不超过 140 字（可选）

如果我想很快速地知道如何通过ASM API去给方法加耗时日志，只需要先在本地Java文件中写好这一段逻辑，然后通过插件查看对应的API是怎么样的就可以了。但建议还是要多了解下这些API，因为我们写的Java代码可能不是通用的，在其它Java文件中不一定就能顺利地编译成功，因此往往会有需要进行适配的地方，排查的过程中就需要我们了解API才行了。

到这里，ASM的基本使用就已经讲好了。如果感兴趣可以参考官方文档 asm.ow2.io/asm4-guide.… 去实践。

如何将ASM运用都我们的实际项目中来？

上一节我们已经知道如何用ASM对一个Class文件进行修改，那么怎么运用到我们的项目中来呢？Android打包过程中会将Class文件打包成Dex文件，在这个阶段我们可以借助AGP(Android Gradle Plugin)与Android Transform来遍历访问到所有需要的Class文件，再通过ASM去修改。

引入工程

Android Gradle Plugin

自定义插件一共分为5个步骤：

• 创建插件项目

• 配置插件

• 实现插件

• 发布插件

• 应用插件

创建插件项目

跟其它子模块一样，我们需要创建一个插件模块，然后在根目录的settings.gradle中引入该模块。

配置插件

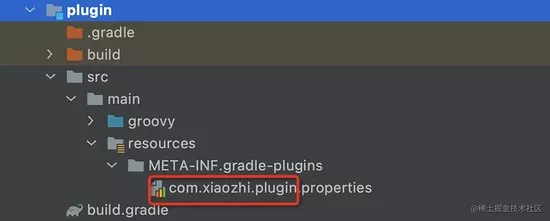

首先，插件模块的文件目录需要严格遵守以下目录结构（因为我们选择用groovy实现插件，所以要用groovy文件夹）：

main ├── groovy ├── resources ├── META-INF ├── gradle-plugins ├── *.properties 复制代码

​

编辑

添加图片注释，不超过 140 字（可选）

上图中的配置文件需要特别注意，该配置文件代表着插件id->插件实现类的映射。

​

编辑

添加图片注释，不超过 140 字（可选）

其它项目应用插件时所用的插件id，就是配置文件的文件前缀com.yyds.asm.plugin。而实际的实现类就是com.xiaozhi.plugin.ASMPlugin。

另外，我们需要在build.gradle中配置如下内容：

plugins { id 'groovy' } dependencies { implementation gradleApi() implementation localGroovy() } sourceSets { main { groovy { srcDir 'src/main/groovy' } resources { srcDir 'src/main/resources' } } } 复制代码

实现插件

接下来就是实现我们自定义的插件了，我们可以在ASMPlugin中写我们需要执行的逻辑：

class ASMPlugin implements Plugin<Project> { @Override void apply(Project project) { println("ASMPlugin apply") } } 复制代码

发布插件

插件项目写完后，我们需要将其发布到maven仓库中去（这里可以选择先将其发布到本地maven仓库），从而让其它模块可以方便地进行依赖。

我们需要在build.gradle中添加以下代码：

uploadArchives { repositories { mavenDeployer { //设置插件的GAV参数 pom.groupId = 'com.xiaozhi.plugin.asm' pom.artifactId = 'asmArt' pom.version = '1.0.1' //文件发布到下面目录 repository(url: uri('../maven_repo')) } } } 复制代码

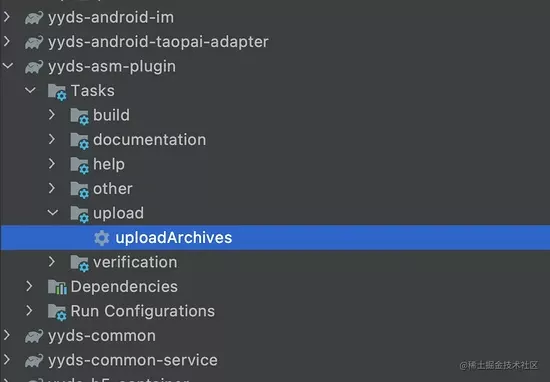

sync后，我们就可以在gradle tasks中看到上传插件的task：

​

编辑

添加图片注释，不超过 140 字（可选）

执行task，插件就会发布到本地的maven仓库了，我们可以在本地的maven_repo文件夹中找到。

应用插件

现在，我们的项目就可以很方便地依赖这个插件了。只用做两个步骤：

1. 在工程根目录build.gralde添加maven仓库与插件依赖：

buildscript { repositories { ··· maven { url uri('./maven_repo') } ··· } dependencies { ··· classpath "com.xiaozhi.plugin.asm:asmArt:1.0.1" ··· } } 复制代码

1. 在想要依赖插件的项目的build.gradle中应用插件：

plugins { id 'com.xiaozhi.plugin' } 复制代码

可以看到， 这个id就是对应的插件项目中配置文件的前缀名 。

Android Transform

现在假设app模块已经应用了我们的ASM插件，那么还需要使用Transform才能访问到app模块在编译过程中产生/依赖的所有Class文件。自定义一个Transform：

public class ASMTransform extends Transform { // transfrom名称 @Override public String getName() { return this.getClass().getSimpleName(); } // 输入源，class文件 @Override public Set<QualifiedContent.ContentType> getInputTypes() { return TransformManager.CONTENT_CLASS; } // 文件范围，整个工程 @Override public Set<? super QualifiedContent.Scope> getScopes() { return TransformManager.SCOPE_FULL_PROJECT; } // 是否增量编译，可用于编译优化 @Override public boolean isIncremental() { return false; } // 核心方法 @Override public void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException { } } 复制代码

我们主要看第29行transform()方法，在这里我们就能访问到app模块的所有Class文件。实现如下：

@Override public void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException { super.transform(transformInvocation); if (!transformInvocation.isIncremental()) { //不是增量编译删除所有的outputProvider transformInvocation.getOutputProvider().deleteAll(); } // 获取输入源 Collection<TransformInput> inputs = transformInvocation.getInputs(); inputs.forEach(transformInput -> { Collection<DirectoryInput> directoryInputs = transformInput.getDirectoryInputs(); Collection<JarInput> jarInputs = transformInput.getJarInputs(); directoryInputs.forEach(new Consumer<DirectoryInput>() { @Override public void accept(DirectoryInput directoryInput) { try { // 处理输入源 handleDirectoryInput(directoryInput); } catch (IOException e) { System.out.println("handleDirectoryInput error:" + e.toString()); } } }); for (DirectoryInput directoryInput : directoryInputs) { // 获取output目录 File dest = transformInvocation.getOutputProvider().getContentLocation( directoryInput.getName(), directoryInput.getContentTypes(), directoryInput.getScopes(), Format.DIRECTORY); //这里执行字节码的注入，不操作字节码的话也要将输入路径拷贝到输出路径 try { FileUtils.copyDirectory(directoryInput.getFile(), dest); } catch (IOException e) { System.out.println("output copy error:" + e.toString()); } } for (JarInput jarInput : jarInputs) { // 获取output目录 File dest = transformInvocation.getOutputProvider().getContentLocation( jarInput.getName(), jarInput.getContentTypes(), jarInput.getScopes(), Format.JAR); //这里执行字节码的注入，不操作字节码的话也要将输入路径拷贝到输出路径 try { FileUtils.copyFile(jarInput.getFile(), dest); } catch (IOException e) { System.out.println("output copy error:" + e.toString()); } } }); } 复制代码

这里的逻辑主要是三端：

1. 获取输入源

第9行获取到的TransformInput中可以访问到所有的DirectoryInput和JarInput，分别代表着我们项目中的Class文件与依赖的JAR包/AAR包中的Class文件。DirectoryInput和JarInput都继承于QualifiedContent，调用getFile()方法就可以拿到Class文件的所有信息了。

1. 处理输入源

获取Class文件后，其实我们就可以用ASM去修改它了。相当于把我们之前ASM修改Class文件的代码复制过来就可以了，这一部分留到下一节中讲。

1. 将输入源文件拷贝到目标文件中

处理完之后，我们还要记得把输入源文件拷贝到输出路径中去，否则下一个transform可能就要失败了，因为它找不到输入源了。第27行transformInvocation.getOutputProvider().getContentLocation()可以确保我们获取到最终的输出路径。

现在Transform写好了，但我们还没有应用。应用很简单，只需要在插件中注册一下就好了：

class ASMPlugin implements Plugin<Project> { @Override void apply(Project project) { def android = project.getExtensions().findByType(AppExtension) android.registerTransform(new ASMTransform()) } } 复制代码

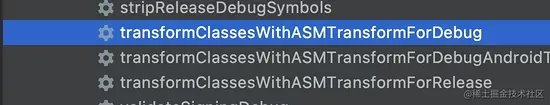

然后，重新发布插件到maven仓库，sync一下，我们就可以在app模块的gradle tasks中看到我们刚写好的transform了：

​

编辑

添加图片注释，不超过 140 字（可选）

至此，所有链路都已经走通了，我们知道ASM如何修改Class文件，并可以利用AGP与Transfrom应用到我们的工程中来。下面我们就用这条链路来实现一下方法节流。

方法节流

Android中最常见的方法节流就是防重复点击。假设当用户在首页2s内频繁点击了商品或者误触了商品时，我们期望只打开一次商详页面，这时候就需要对点击事件做节流。

首先我们需要定义一个注解，并声明到点击事件上，同时支持设置节流时长duration：

private final View.OnClickListener mOnClickListener = new View.OnClickListener() { @Override @MethodThrottle(duration = 3000) public void onClick(View view) { } } 复制代码

接下来就是ASM的舞台了。回顾我们上一节中处理输入源相关的代码：

Collection<DirectoryInput> directoryInputs = transformInput.getDirectoryInputs(); directoryInputs.forEach(new Consumer<DirectoryInput>() { @Override public void accept(DirectoryInput directoryInput) { try { // 处理输入源 handleDirectoryInput(directoryInput); } catch (IOException e) { System.out.println("handleDirectoryInput error:" + e.toString()); } } }); 复制代码

在第7行handleDirectoryInput()方法中，我们利用ASM修改Class文件：

/** * 处理文件目录下的class文件 */ private static void handleDirectoryInput(DirectoryInput directoryInput) throws IOException { List<File> files = new ArrayList<>(); //列出目录所有文件（包含子文件夹，子文件夹内文件） listFiles(files, directoryInput.getFile()); for (File file: files) { ClassReader classReader = new ClassReader(new FileInputStream(file.getAbsolutePath())); ClassWriter classWriter = new ClassWriter(ClassWriter.COMPUTE_MAXS); MethodThrottleClassVisitor methodThrottleClassVisitor = new MethodThrottleClassVisitor(Opcodes.ASM5, classWriter); classReader.accept(methodThrottleClassVisitor, ClassReader.SKIP_FRAMES); byte[] code = classWriter.toByteArray(); FileOutputStream fos = new FileOutputStream(file.getAbsolutePath()); fos.write(code); fos.close(); } } 复制代码

关键是MethodThrottleClassVisitor类，我们看它主要是怎么实现的：

@Override public MethodVisitor visitMethod(int access, String name, String descriptor, String signature, String[] exceptions) { MethodVisitor methodVisitor = super.visitMethod(access, name, descriptor, signature, exceptions); throttleMethodVisitor = new ThrottleMethodVisitor(mOwner, api, methodVisitor, access, name, descriptor); return throttleMethodVisitor; } 复制代码

visitMethod()方法返回一个自定义的MethodVisitor。ThrottleMethodVisitor在访问每个方法时，若发现方法声明了@MethodThrottle注解，就会插入节流代码：

@Override public AnnotationVisitor visitAnnotation(String desc, boolean visible) { System.out.println("ThrottleMethodVisitor visitAnnotation. clazzName:" + owner + ", methodName:" + methodName + ", access:" + access + ", descriptor" + descriptor + ", annotationDesc:" + desc); throttle = "Lcom/taobao/yyds/common/annotation/MethodThrottle;".equals(desc); ··· } @Override protected void onMethodEnter() { System.out.println("ThrottleMethodVisitor onMethodEnter. clazzName:" + owner + ", methodName:" + methodName + ", access:" + access + ", descriptor" + descriptor + ", throttle:" + throttle); if (throttle) { // 插入方法节流代码 } } 复制代码

具体的代码就不放上去了，通过ASM ByteCode Viewer可以很方便地生成。这样我们在平时代码中要做方法节流时，只需要给方法声明一个注解就可以了。

方法耗时日志

类似的，我们可以用这个链路实现很多AOP逻辑。给方法加耗时日志这一点，在上面的ASM基本使用那一节中其实已经讲过了。运用到工程中来，其实就跟方法节流一样，自定义一个注解，然后在Transform中加一点处理输入流的逻辑就好了：

/** * 处理文件目录下的class文件 */ private static void handleDirectoryInput(DirectoryInput directoryInput) throws IOException { List<File> files = new ArrayList<>(); //列出目录所有文件（包含子文件夹，子文件夹内文件） listFiles(files, directoryInput.getFile()); for (File file: files) { // 方法节流 methodThrottleASM(file); // 方法耗时 methodTimeConsumeASM(file); } } 复制代码

如何调试

另外有一点我个人觉得还是挺重要的，那就是Gradle插件该如何调试。即使有ASM ByteCode Viewer插件的帮助，我们在插件中写的ASM代码也不可能一键完成，很大概率会碰到各种各样的编译错误问题。本地打日志又比较麻烦，所以调试手段是必不可少的。篇幅受限，这里就不额外写了，可以参考 juejin.cn/post/684490…

发布线上的额外工作

虽然我们已经集成了ASM插件模块，但并不意味着这样就能上线了。至少还需要完成以下的工作才行。

插件项目的maven仓库

因为在调试阶段，插件的maven仓库是用的本地的maven仓库。但如果要集成进CI，肯定是需要线上的maven仓库的，所以到时候需要申请上传到某个maven仓中才行。

编译影响评估

第一点是必须保证CI打包时没问题。第二点就是看这样做是否会影响到编译时长，毕竟Transform是在编译阶段加了一个Task。如果对编译时长有比较大的影响，还需要额外做一些编译优化的工作。可以用 ./gradlew --profile --rerun-tasks assembleDebug 命令查看各环节的编译耗时。

Tips

在做这个Demo的过程中，因为自己也是第一次接触，遇到了不少坑，拿几点贴一下：

1. 每次plugin改动都要重新发布一下，否则plugin中transform、asm的逻辑都不会更新，因为拿的是maven仓中的。

2. transform每次debug前都要clean一下，否则debug不进去。

3. 即使transform没修改任何东西，也需要将源文件jar directory拷贝到目标文件。否则最后编译出的build/transforms文件夹中会少很多jar包，造成启动时找不到各种Class而崩溃。

4. classpath引入后，造成启动后某so崩溃。一直以为是插件写的有什么问题，排查很久后也没找到原因。最后拿崩溃栈去找so库接口人，升级so版本后问题就解决了。

总结

通过本篇文章，我们了解到ASM的作用，学会ASM基本API的使用，进而利用AGP与Transform将ASM运用到实际项目中来。实战中，ASM可以实现常见的AOP逻辑，如方法节流与方法耗时日志。不仅如此，当我们以后为需要修改三方库代码而发愁时，或许可以想想，ASM能帮助我们搞定吗？
