模拟电子电路技术基础 | 基本放大电路

发布于:2022-12-25 ⋅ 阅读:(1812) ⋅ 点赞:(2)

放大电路的构成

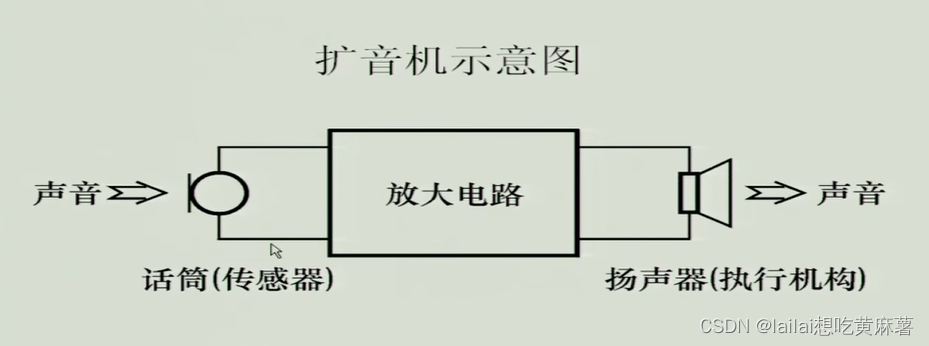

放大的概念

在这里插入图片描述

特征

功率的放大

本质

能量在控制下的转换

把电能转换为振动的能量

必要条件

有源元件的存在

前提条件

不失真

测试信号

正弦波

怎样构建基本放大电路

目标

把小功率信号–> 大功率

条件

  1. 有源元件
  2. 电源–能量

技术路线

  1. 三极管–> 放大状态
  2. 小信号–> iB (UBE

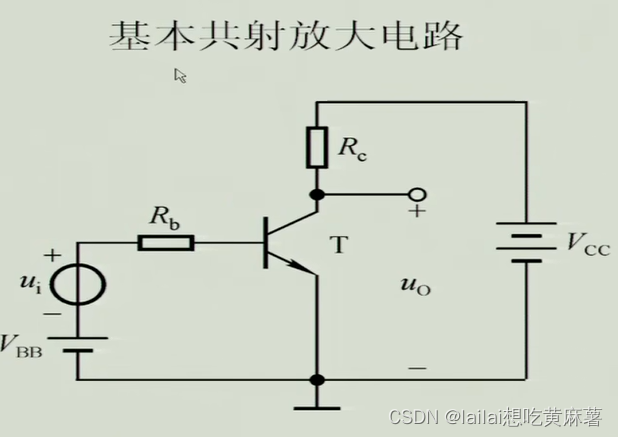

  3. 合理输出

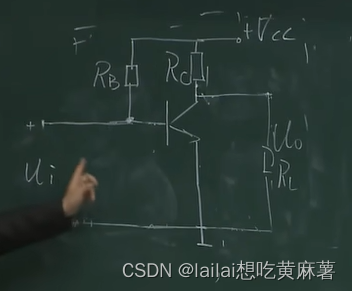

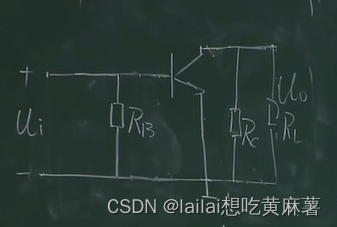

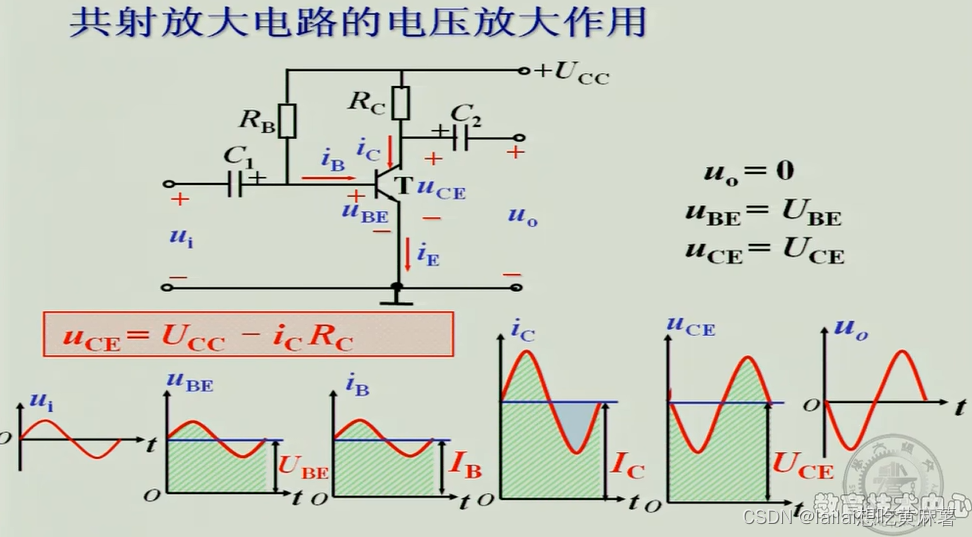

在这里插入图片描述
RC使得交流电压输出

在这里插入图片描述

没有直流输入

放大电路

  1. 直接耦合

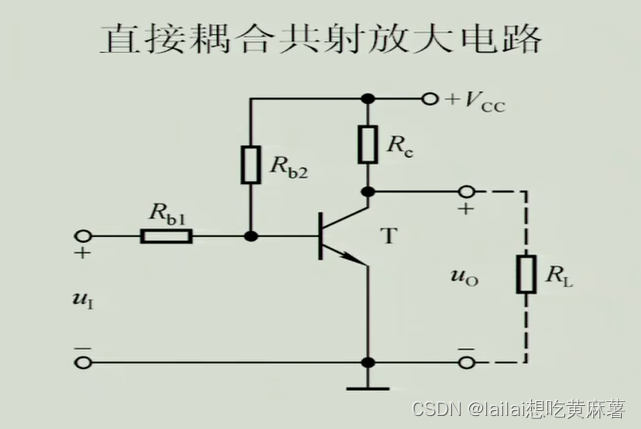

在这里插入图片描述

怎么让出来的信号也是纯交流的

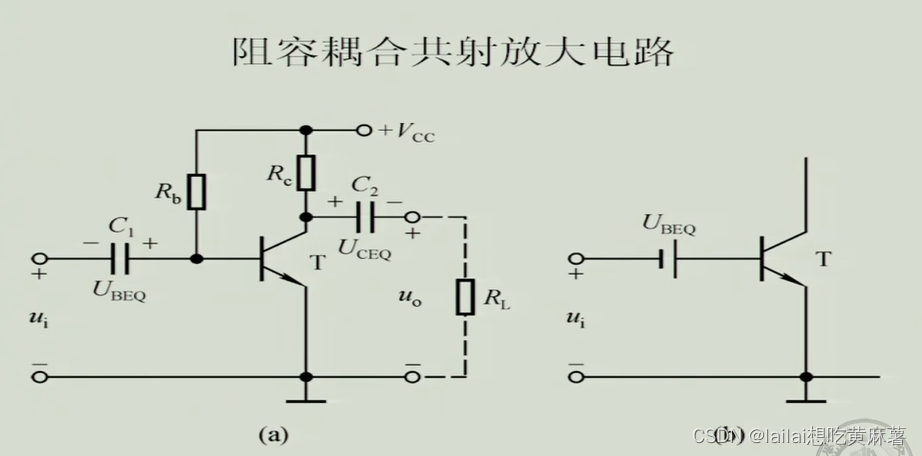

  1. 阻容耦合

在这里插入图片描述

频率足够高,容抗小

用电解电容 容量大 有正负极

工作原理

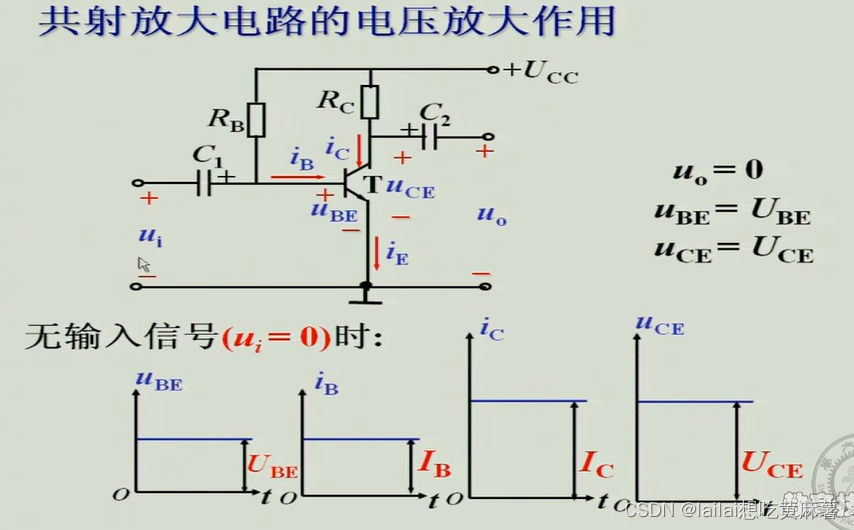

在这里插入图片描述

有多个输入的时候可以考虑让一个先起作用,忽视其他

在这里插入图片描述

性能指标

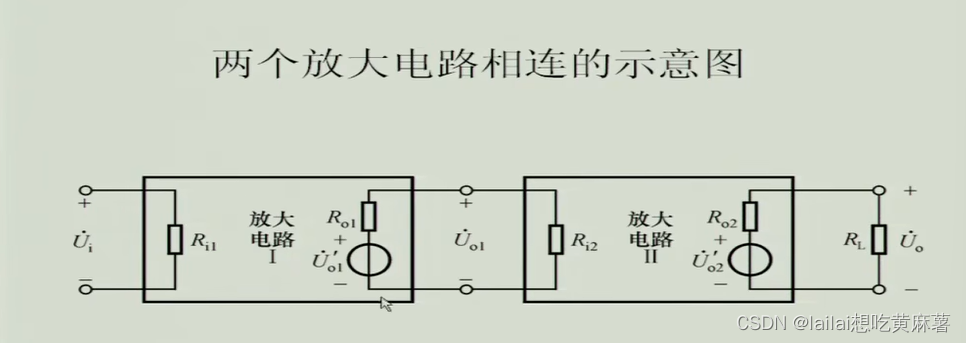

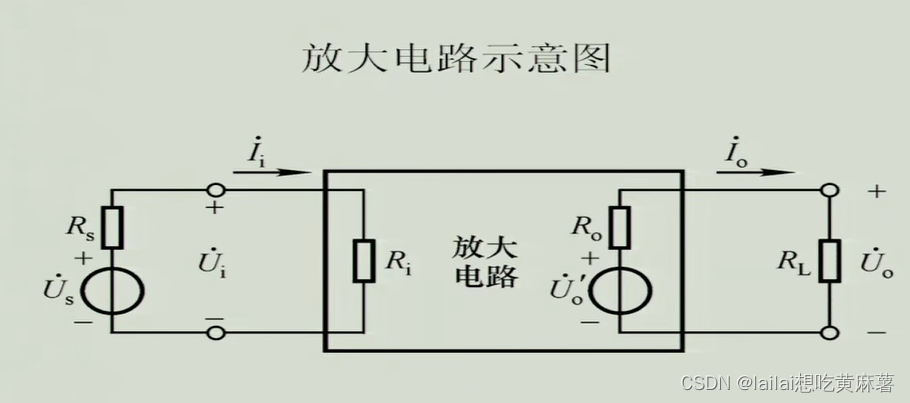

示意图

在这里插入图片描述

Ri越大越好

  1. 减小电流,输入功率减小
  2. 分压更多,给后级电压更大

R0 越小越好

放大倍数

Auu
Aui
Aiu
Aii

输入电阻

Ri

输出电阻

R0

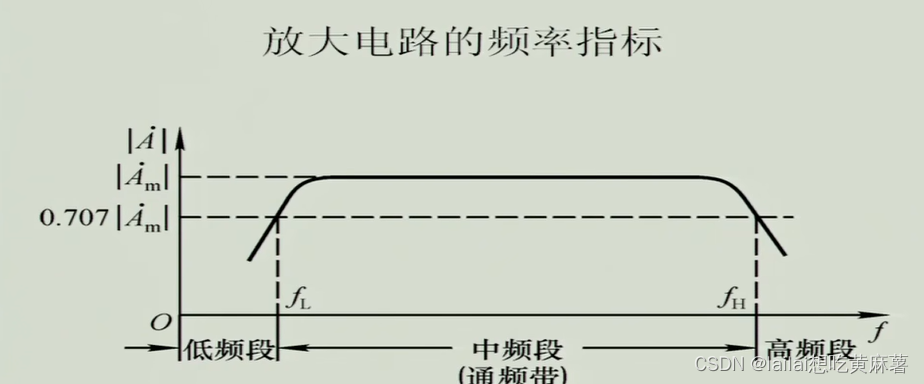

通频带

在这里插入图片描述

在这里插入图片描述

非线性失真

最大不失真输出电压

最大输出功率与效率

分析方法

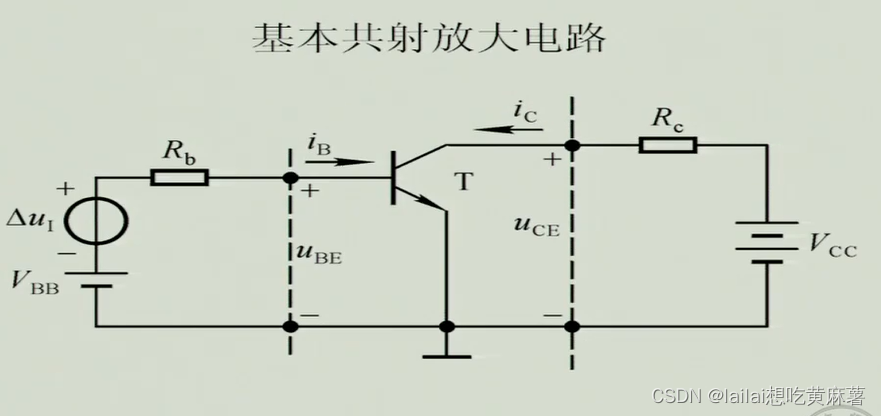

在这里插入图片描述

受直流电的影响

ud增大-> id 增大-> ic 增大 -> UC增大-> U0增大

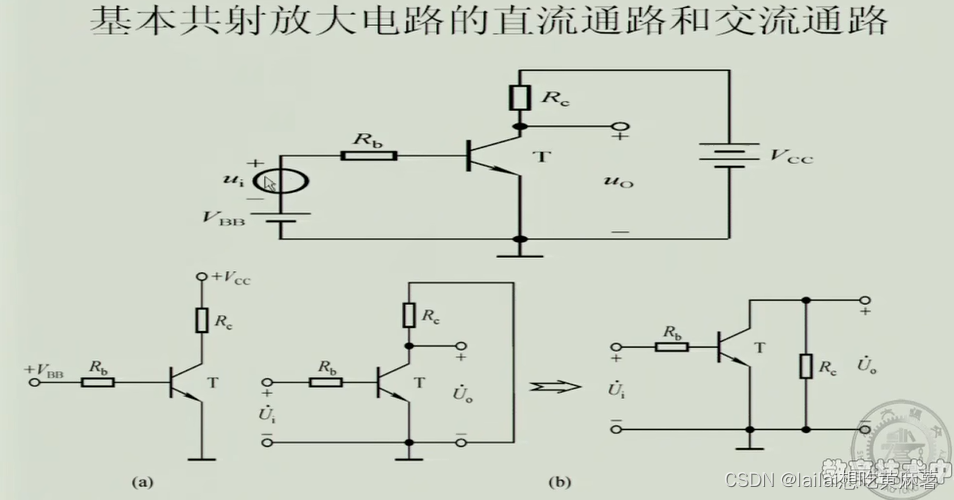

直流通路&交流通路

直流通路

Ui = 0

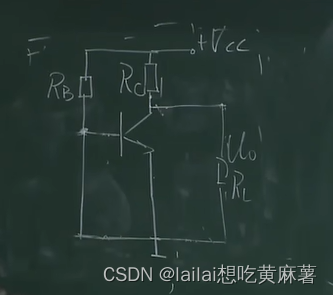

在这里插入图片描述
利用直流通路可以直接分析出电路的静态情况是否正确,例如

在这里插入图片描述

直流通路

在这里插入图片描述

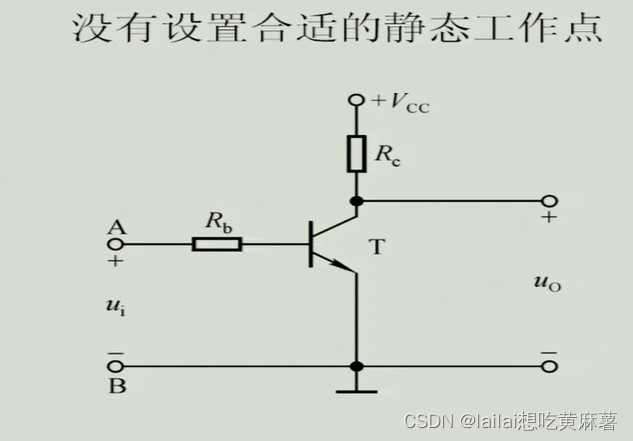

不合理

以下合理

在这里插入图片描述在这里插入图片描述

交流通路

  1. 直流源置零
  2. 电容短路

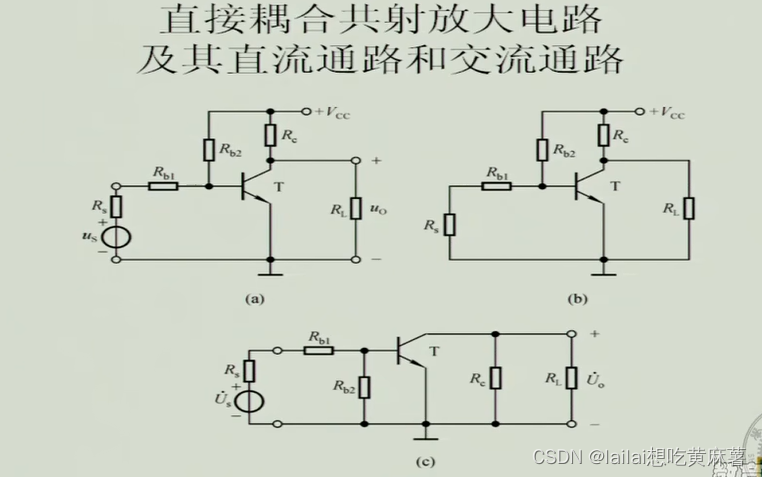

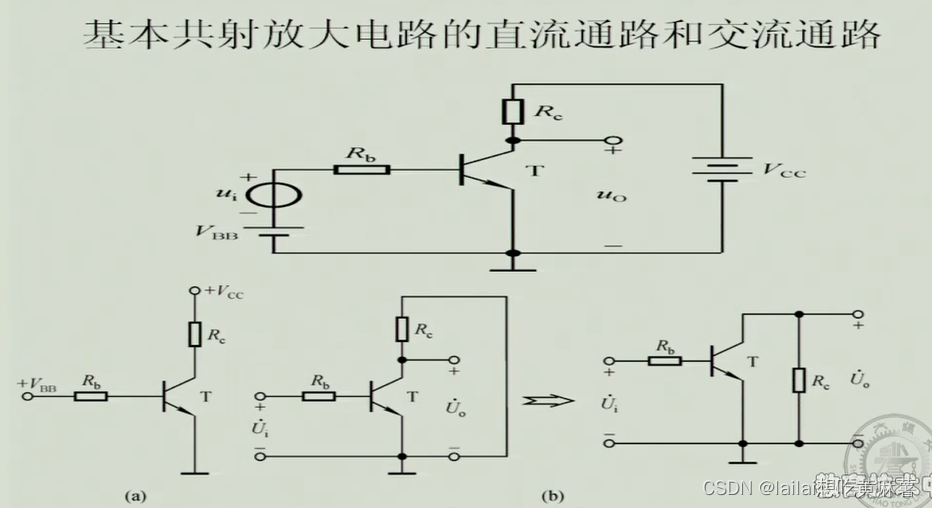

在这里插入图片描述

在这里插入图片描述

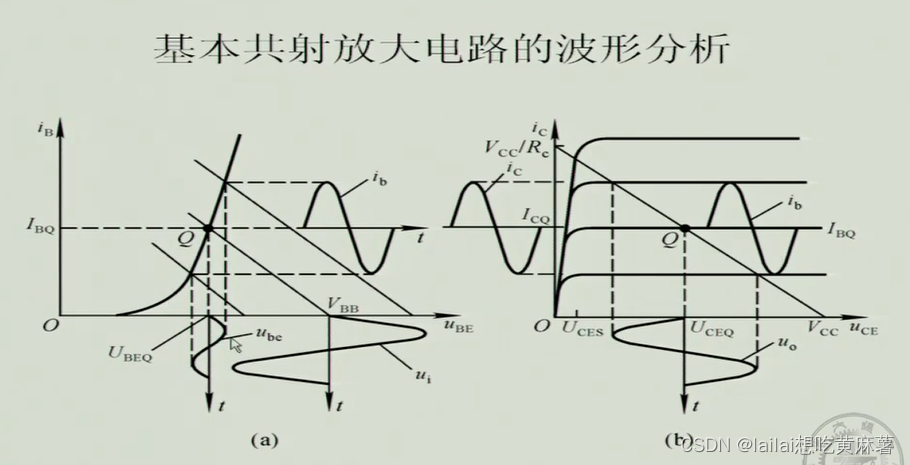

图解法

在这里插入图片描述

先找静态工作点

在这里插入图片描述

等效电路的分析方法

直流通路

  1. Q点
  2. BE = RBB +

交流通路

  1. 交流通路
  2. 在这里插入图片描述

在这里插入图片描述

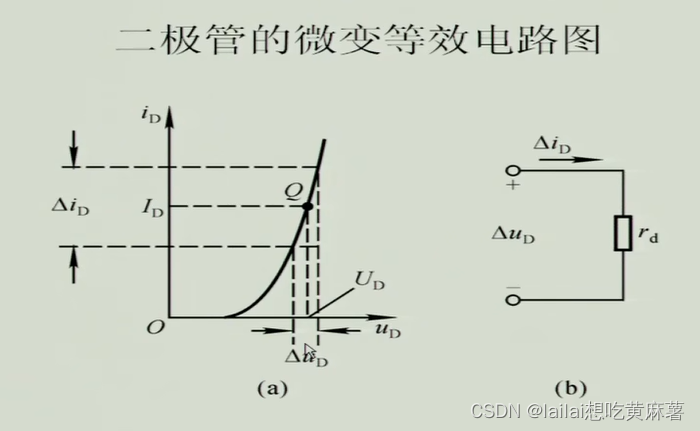

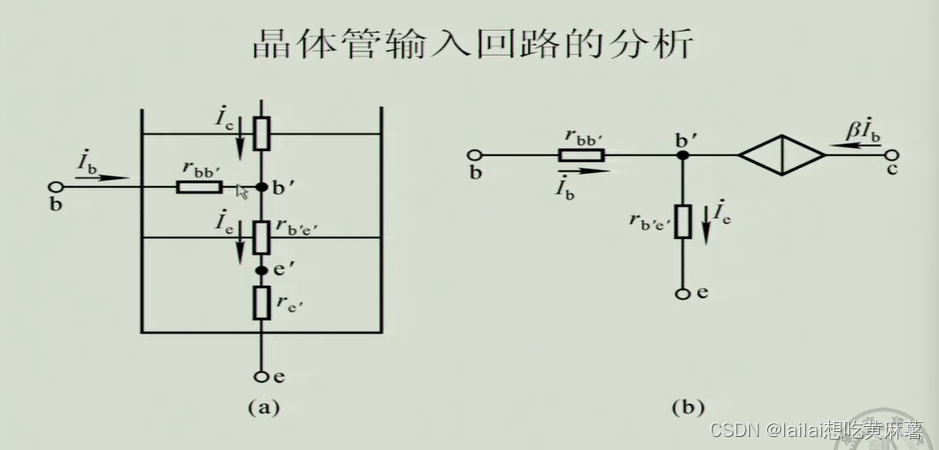

H参数等效模型

在这里插入图片描述

电原里学过了~

简化h参数模型

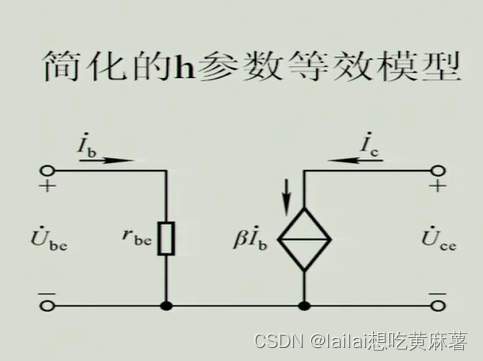

在这里插入图片描述

在这里插入图片描述

放大电路Q点的稳定

必要性

对Q点的影响

  1. 温度
  2. 电源波动
  3. 元件的老化

稳定Q电的思路

反馈

在这里插入图片描述

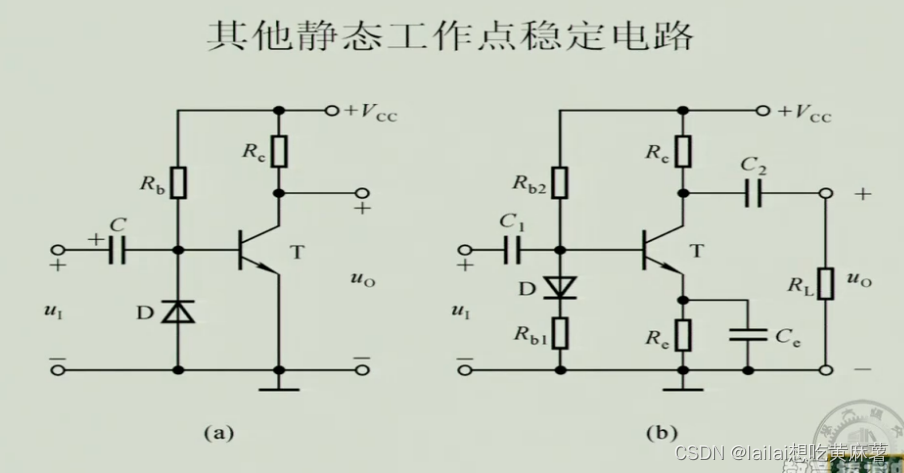

Q点稳定的电路

构成

分析

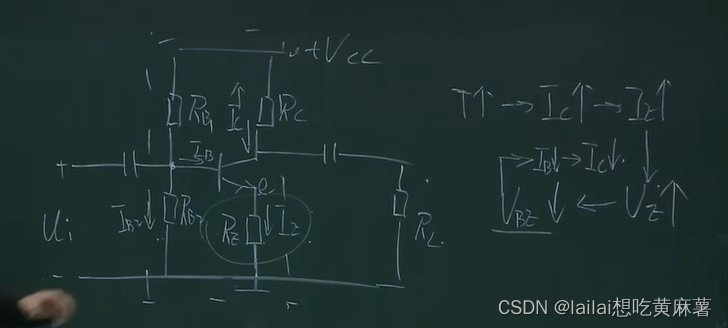

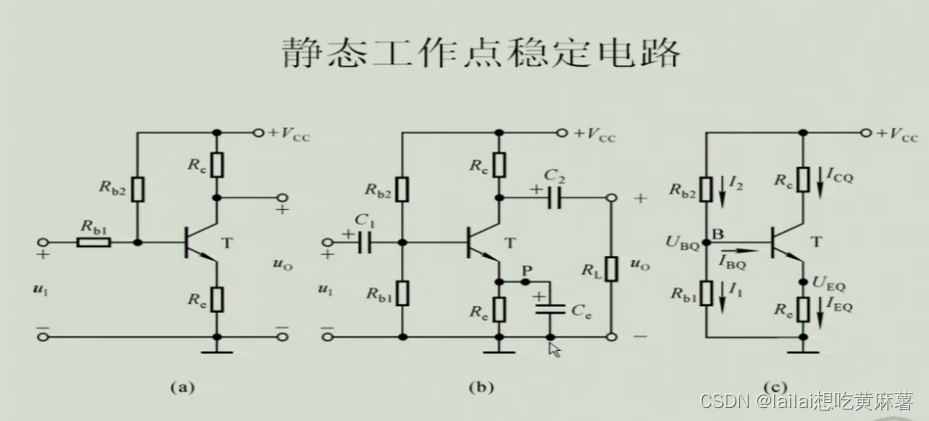

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

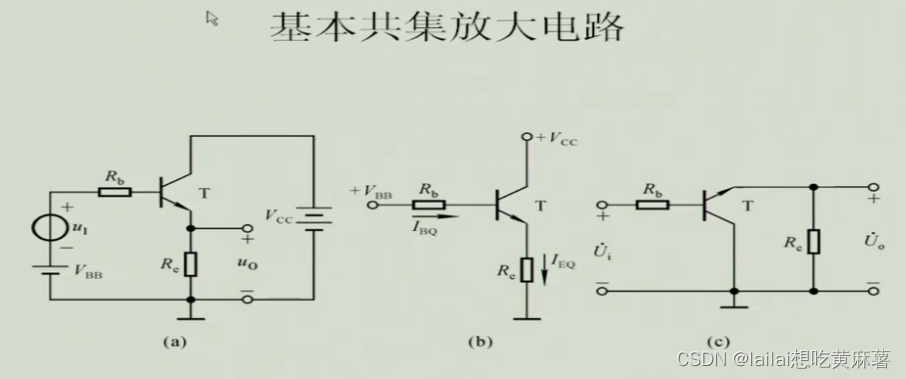

基本共基放大电路

派生电路

复合管放大电路

复合管的组成

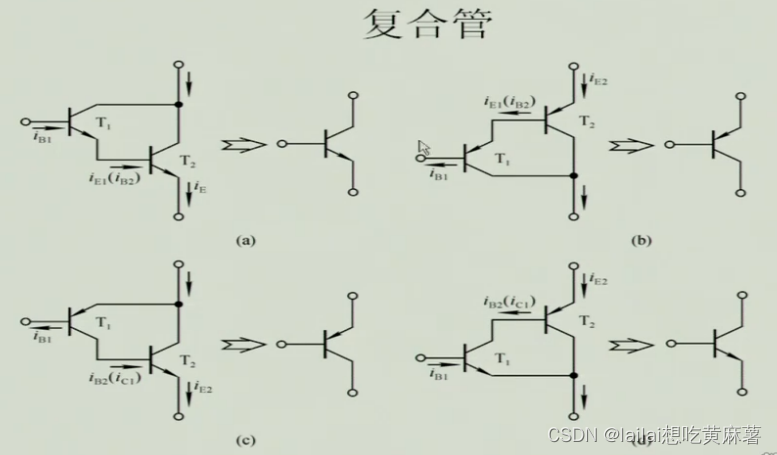

在这里插入图片描述

复合管放大电路

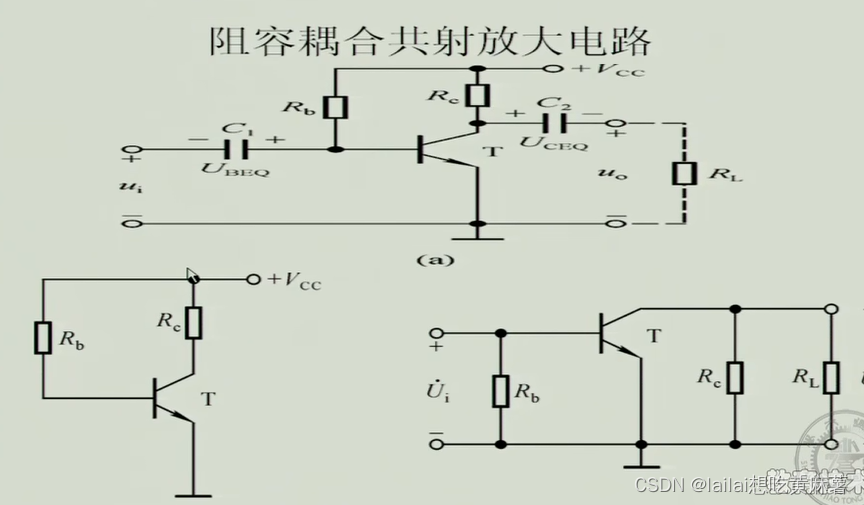

  1. 阻容耦合复合管共射放大电路

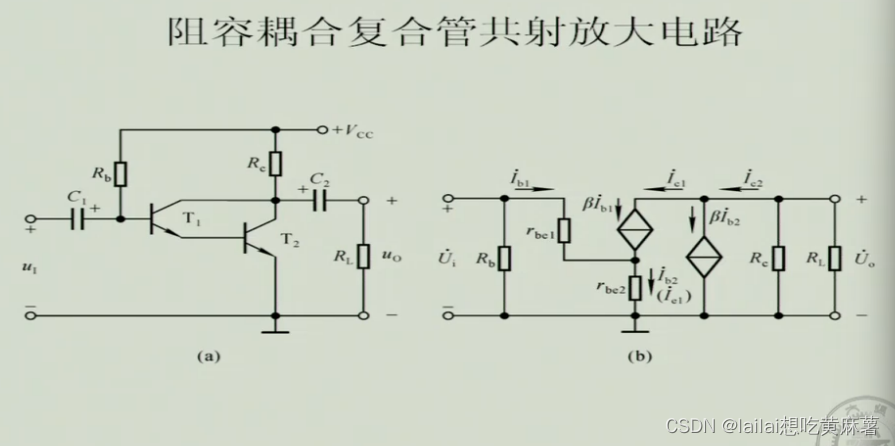

在这里插入图片描述

共射-共基放大电路

在这里插入图片描述

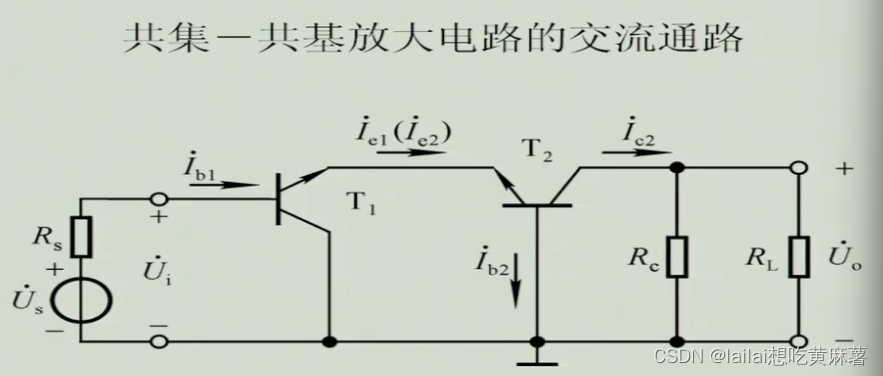

共集-共基放大电路

在这里插入图片描述

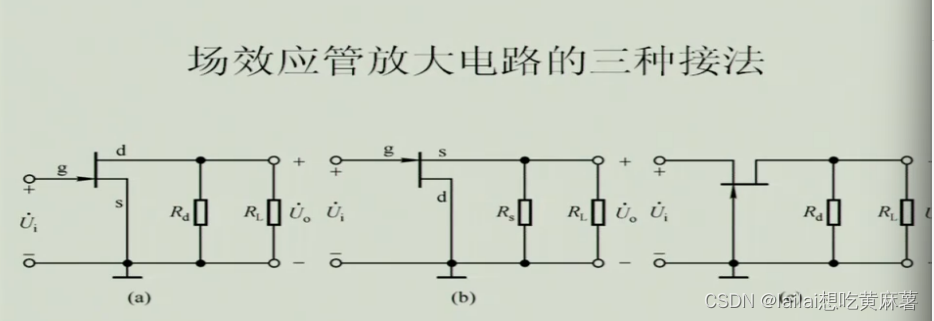

场效应管放大电路的三种接法

在这里插入图片描述

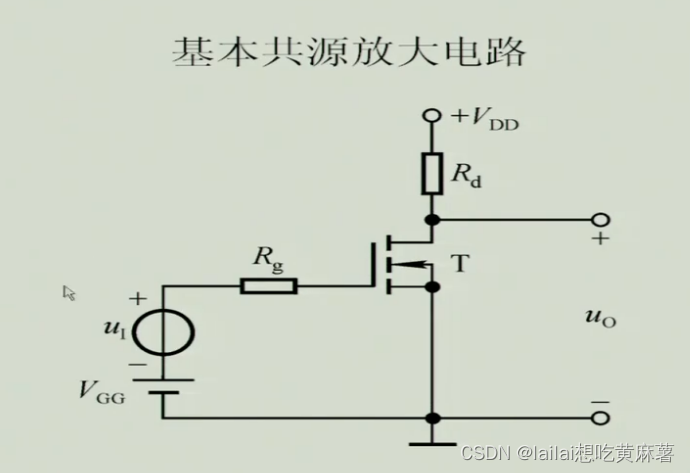

基本共源放大电路

在这里插入图片描述

MOS管的低频小信号等效模型

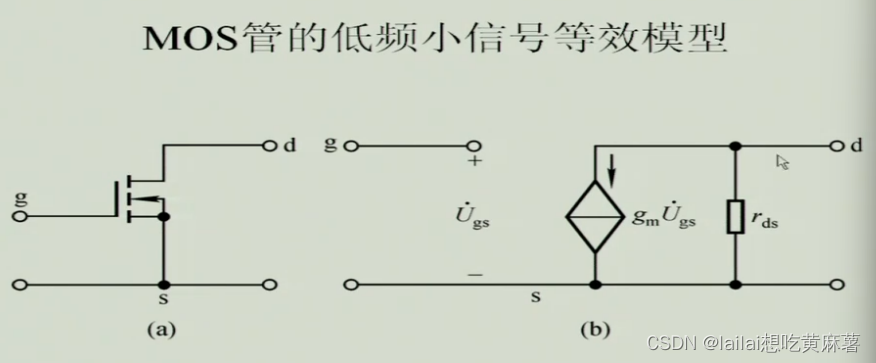

在这里插入图片描述

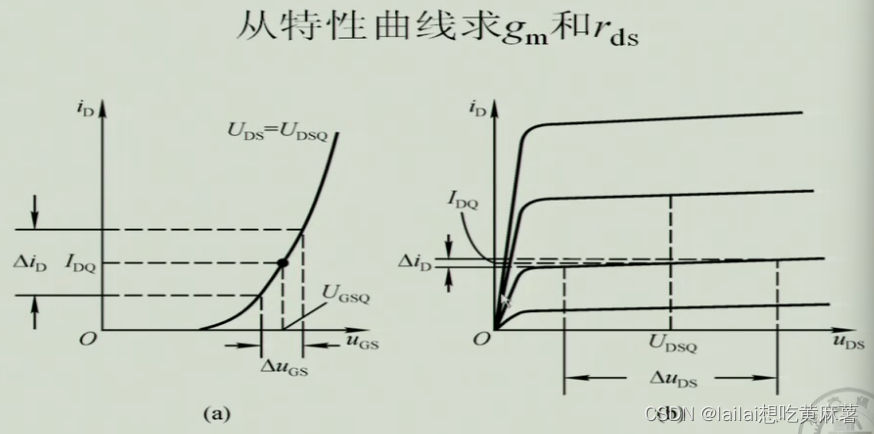

从特性曲线求

在这里插入图片描述

分压式偏置电路

在这里插入图片描述

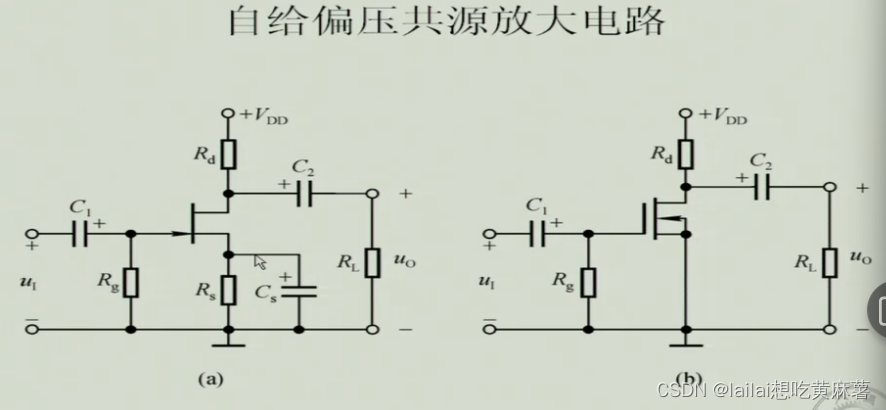

自给偏压共源放大电路

在这里插入图片描述

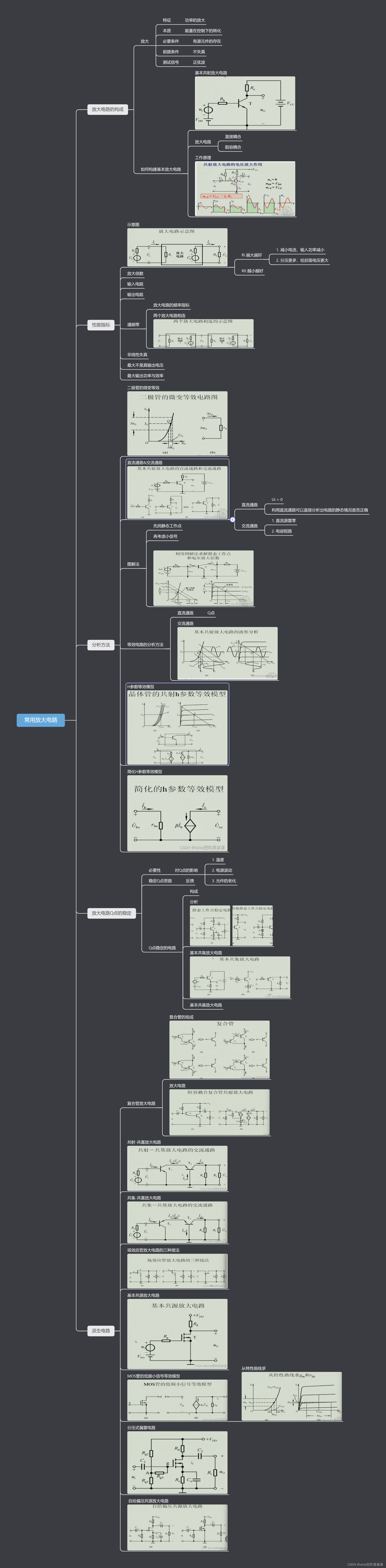

思维导图

在这里插入图片描述
