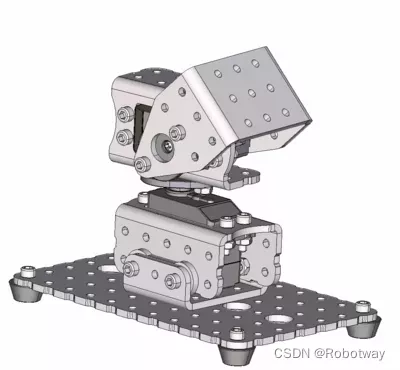

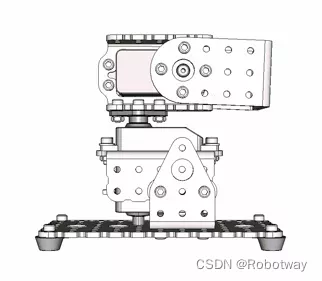

制作一个舵机云台【内附资料下载链接】

/*------------------------------------------------------------------------------------

版权说明：Copyright 2022 Robottime(Beijing) Technology Co., Ltd. All Rights Reserved.

Distributed under MIT license.See file LICENSE for detail or copy at

https://opensource.org/licenses/MIT

by 机器谱 2022-5-31 https://www.robotway.com/

----------------------------------

实验功能：

实现云台模组的两个舵机同时运动.

-----------------------------------------------

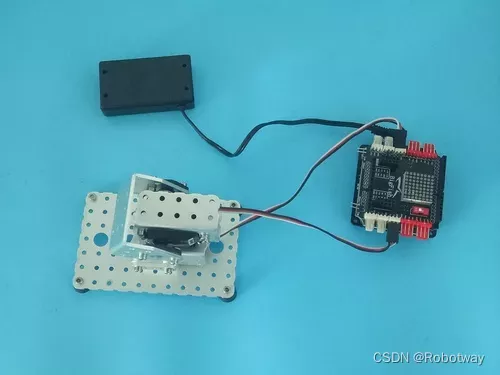

实验接线：

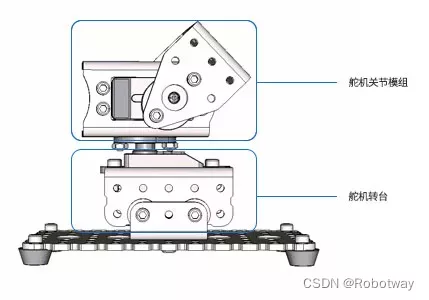

云台

.-----.

| | 控制云台上下的舵机接：D3

.---------.

| | 控制云台左右转动的舵机接：D4

| |

-----------------

------------------------------------------------------------------------------------*/

#include <Servo.h> //调用舵机库函数

Servo servo_pin_3; //声明控制云台上下转动的舵机

Servo servo_pin_4; //声明控制云台左右转动的舵机

//程序初始化部分：使能舵机引脚，并设置舵机初始角度

void setup() {

servo_pin_3.attach(3); //使能3号舵机

servo_pin_4.attach(4); //使能4号舵机

servo_pin_3.write(0); //3号舵机初始转到0度

servo_pin_4.write(0); //4号舵机初始转到0度

}

void loop() {

Servo_Move( 0,95, 0,180); //D4舵机缓慢从0度转到180度,同时D3舵机缓慢从0度转到95度

Servo_Move( 95,0, 180,0); //D4舵机缓慢从180度转到0度,同时D3舵机缓慢从95度转到0度

}

/*两舵机同时转动子函数.使用方法如下所示：

servo_loop_count：表示舵机从A角度转到B角度分成了多少份.

delay(20);表示每一份需要的延时时间.

Servo_Move( 30, 45, 23, 80 );表示的意识是：D4舵机缓慢从23度转到80度,同时D3舵机缓慢从30度转到45度

Servo_Move( 45, 30, 80, 23 );表示的意识是：D4舵机缓慢从80度转到23度,同时D3舵机缓慢从45度转到30度

*/

void Servo_Move(float servo3_start_angle, float servo3_end_angle, float servo4_start_angle, float servo4_end_angle){

servo_pin_3.write( servo3_start_angle ); //设置3号舵机初始角度

servo_pin_4.write( servo4_start_angle ); //设置4号舵机初始角度

float xunhuan_count = 30.0;

float delta_servo3 = 0;

float delta_servo4 = 0;

float servo3_calculate_angle = 0;

float servo4_calculate_angle = 0;

int servo3_really_angle = 0;

int servo4_really_angle = 0;

delta_servo3 = - ( ( servo3_start_angle - servo3_end_angle ) / xunhuan_count );

delta_servo4 = - ( ( servo4_start_angle - servo4_end_angle ) / xunhuan_count );

for( float i = 0; i< xunhuan_count; i++ )

{

servo3_calculate_angle = servo3_calculate_angle + delta_servo3;

servo4_calculate_angle = servo4_calculate_angle + delta_servo4;

servo3_really_angle = int(servo3_calculate_angle);

servo4_really_angle = int(servo4_calculate_angle);

servo_pin_4.write(servo4_really_angle);

servo_pin_3.write(servo3_really_angle);

delay(20);

}

}
