在PDCCH 上收到DCI 之后就需要去PUSCH/PDSCH 对应的资源上收发data。UE从DCI获知PDSCH/PUSCH时频资源位置，以及获得PDSCH/PUSCH调制方式，比如MCS（Modulation and Coding Scheme）和RV（Redundancy Version）等。
NR中PDSCH/PUSCH最大的变化是引入了时域资源分配的概念，调度的PDSCH/PUSCH资源在时域上可以达到到symbol级别的分配，每次调度的资源都可以动态变化。
这里先看PDSCH。
UE 支持每个小区最大16个HARQ 进程，每个小区根据高层参数nrofHARQ-processesForPDSCH 独立配置，没有该配置该参数时，默认为8。

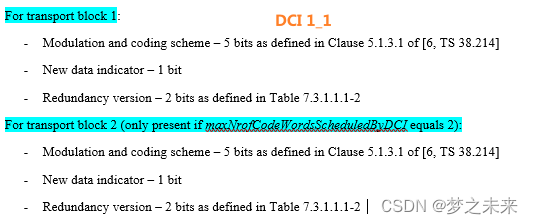

PDSCH 最多支持8层传输，对应的DCI 1_1最多支持2TB传输，具体由RRC层参数maxNrofCodeWordsScheduledByDCI(value只能是1 或2 )相关。
38.214
PDSCH 资源是通过PDCCH DCI 1_0/1_1_2 进行调度。
当在PDSCH 上decode SIB1时，PDSCH 对应的资源不应该与SSB overlap。

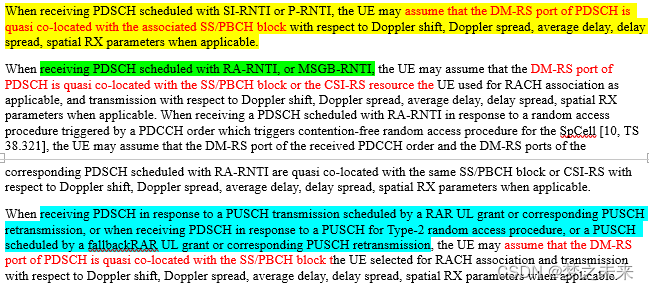

1 对于SI-RNTI/P-RNTI的PDSCH， PDSCH的DMRS与SSB 的QCL 的关系
2 RA-RNTI/MSGB-RNTI 的PDSCH，PDSCH DMRS与RACH关联的SSB 或者CSI-RS资源是QCL的关系。
3 响应RAR UL grant /PUSCH重传/2-step RA/fallbackRAR UL grant及其PUSCH 重传时，PDSCH DMRS与RACH 关联的SSB 是QCL的关系。

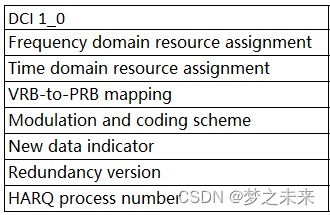

UE通过DCI获知PDSCH时频资源的信息。时频信息反映在两个field： Frequency Domain Resource Assignment对应频域； Time Domain Resource Assignment对应时域。DCI 部分field 如下
下面分别看下PDSCH 的时频域资源分配，先看时域资源。

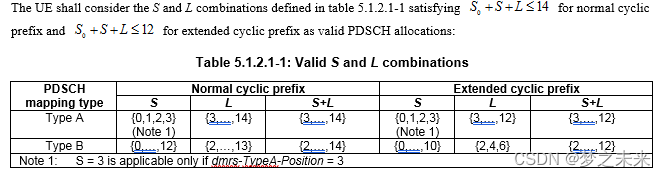

PDSCH时域资源映射类型（mapping Type）分为：
mapping typeA 在一个时隙内，PDSCH占用的符号从{0,1,2,3}符号位置开始，符号长度3-14个符号（不超过slot边界），在dmrs-TypeA-Positions配置为3时。PDCCH 要占用slot内的的前三个符号 0～2。典型应用场景为，slot内symbol 0-2为PDCCH，symbol 3-14 为PDSCH或占满整个slot，因此type A也通常称为基于时隙的调度。
mapping type B 在一个时隙内，PDSCH占用的符号从0-12 的符号位置开始，符号长度R16改为限定为2～13个符号（不超过slot边界）。相比与Type A，TypeB PDSCH起始位置可以灵活配置，type B 就可以适用于 分配符号数量少，时延短的情况，比如用于URLLC场景。
下面看下RRC层配置参数
PDSCH-TimeDomainResourceAllocationList 参数配置包含最多16个PDSCH 时域资源分配的列表
每个时隙资源分配的内容包括
K0 ：DCI 的时隙和调度PDSCH 的时隙偏移间隔
mappingType-Type A或Type B
startSymbolAndLength:SLIV值，用一个值指示2个value S 和L，其转换方式如38.214 中定义。简单的说基站将S（起始符号位置）和L（总共占用的符号长度）转换成一个SLIV值，配置给UE；UE再反向运算，得到S和L。

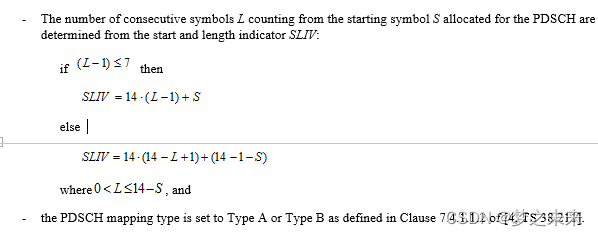

38.214 SLIV 定义
PDCCH 和PDSCH 的时隙偏移

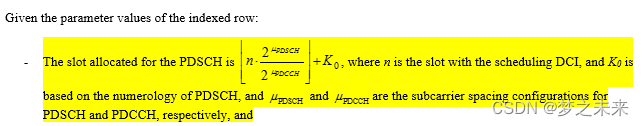

R15 版本，38.214 内容如下
如上述，PDSCH时域资源由3个字段描述：K0、S和L。K0表示PDSCH时隙相对于PDCCH时隙的偏移 —— 如果PDCCH SCS和PDSCH SCS相同，K0 = 0表示PDSCH和PDCCH在同一slot调度，K0 = 1表示PDSCH在PDCCH 的next slot 调度....
如果PDCCH SCS和PDSCH SCS不同，PDCCH和PDSCH的slot index会不同。如下图所示，如果PDCCH SCS是PDSCH SCS两倍，PDSCH slot n要和PDCCH slot 2n、2n + 1对齐；如果PDSCH SCS是PDCCH SCS两倍，PDCCH slot n和PDSCH slot 2n、2n + 1对齐。根据协议中的公式，如果PDCCH SCS和PDSCH SCS不同，PDSCH所在slot 不能直接在PDCCHslot index叠加k0，要对PDCCH slot index进行收缩处理。如果DCI在PDCCHslot n上发送，PDSCH所在slot n_PDSCH = int( n_PDCCH x 2^μPDSCH / 2^μPDSCH ) + k0。

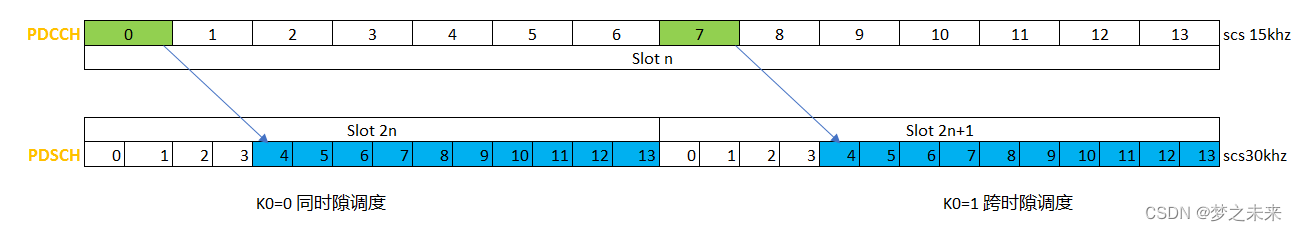

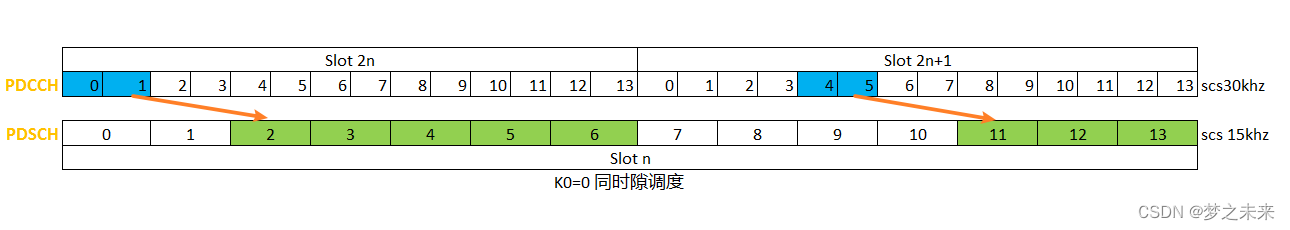

PDCCH SCS=15 kHz，PDSCH SCS=30 kHz，DCI在PDCCHslot n symbol0/7发送，分别调度PDSCH slot 2n 的symbol 4 ~ 13及PDSCH slot (2n + 1) symbol 4 ~ 13，k0分别为0/1。若PDCCH SCS=30kHz，PDSCH SCS=15 kHz，DCI在PDCCHslot 2n symbol 0 / 1和slot(2n + 1) symbol 4 / 5发送，分别调度PDSCHslot n symbol 2 ~ 6及symbol 12 ~ 13，此时k0都为0（公式中有个向下取整的操作，这时2n/2 和2n+1/2 都对应slot n）。
R16 中根据配置是否有配置载波聚合时隙偏移进行了区分。

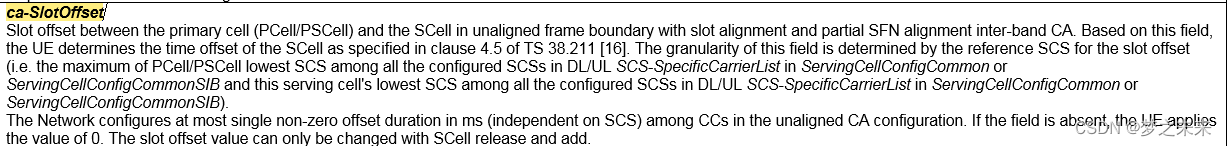

如果 UE 被配置参数 ca-SlotOffset （载波聚合时隙偏移）,Ks (PDCCH和PDSCH 的时隙偏移)由上图中的那个长公式决定；否则的话，Ks 仍然由R15中的原公式决定。
为什么R16 多了ca-SlotOffset 这个参数？
我们知道在配置CA 的场景，一般会让Pcell和Scell 在同一个TAG 中，及上下行是保持同步的。这里针对的Async CA 就是指Pcell和Scell之间会有有slot级别的偏移，因而38.214中针对是否有配置ca-slotOffset 进行的区分。有关Async CA 的介绍可以在3GPP 官网搜索文档R2-2000109和R2-2000122。
下面通过一个具体的例子来看下 如何通过DL DCI的Time domain resource assignment确定 k0 S和L等时域信息。38.212 DCI 1_0/1_1/1_2 显示Time domain resource assignment 是 4bits，索引 0-15
在RRC 配置的PDSCH-TimeResourceAllocationList 中最多也只能配置16行，所以通过Time domain resource assignment的value作为索引 在PDSCH-TimeResourceAllocationList找 对应的值即可。
假设PDCCH PDSCH SCS 相同，UE 在slot n 收到DCI ，其Time domain resource assignment 是 0 ，对应在RRC 中的pdsch-TimeDomainAllocationList,就是第一组 配置“k0=0,mappingType typeA,

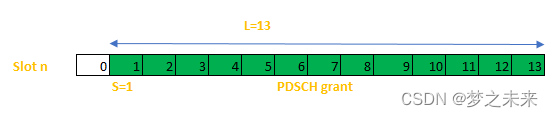

startSymbolAndLength 40” SLIV 40 对应的S =1 L=13，则PDSCH 对应的symbol如下
pdsch-ConfigCommon setup :
{
pdsch-TimeDomainAllocationList
{
k0 0,
mappingType typeA,
startSymbolAndLength 40
},
{
k0 0,
mappingType typeA,
startSymbolAndLength 53
},
{
k0 0,
mappingType typeA,
startSymbolAndLength 66
},
{
k0 0,
mappingType typeA,
startSymbolAndLength 67

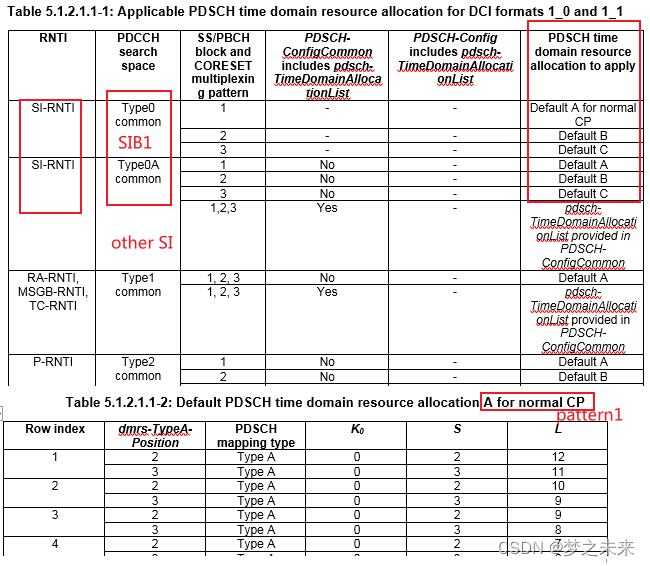

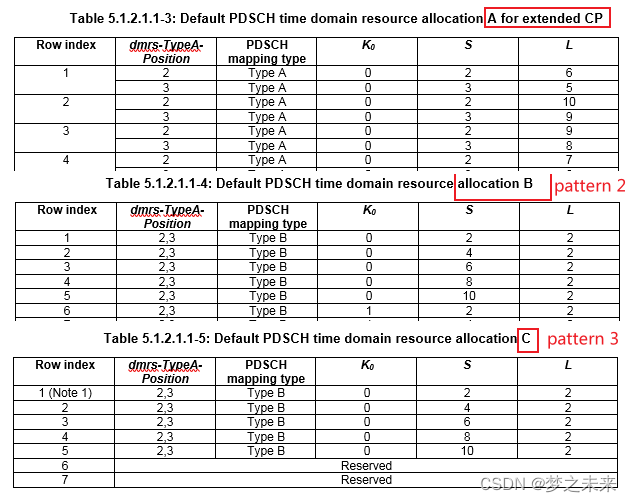

在初始小区搜索，UE也需要在PDSCH上收SIB1，这时候由于还没有网络配置的pdsch-TimeDomainAllocationList，所以38.214 定义了三个默认的PDSCH 时域资源分配表
然后针对PDSCH 不同调度，确定所使用的默认时域资源分配表。
1 对承载SIB1（type 0 CSS）的PDSCH，默认的PDSCH 时域资源分配表（A/B/C）；
2 对RAR （type 1 CSS）的PDSCH，在不配置时域资源分配表时，使用默认表A；
3 对C-RNTI 调度UE的PDSCH，在不配置时域资源分配表时，使用默认表A，在配置pdsch-ConfigCommon时，使用Common配置，在配置pdsch-Config（UE专用）时，使用UE专用配置
同样的通过DCI 1_0 中的Time domain resource assignment，例如value是0，对应到表中就是index 1对应的那行信息（表中的index是从1开始）。
这部分在小区搜索部分也有介绍。NR小区搜索（四）RMSI(SIB1)

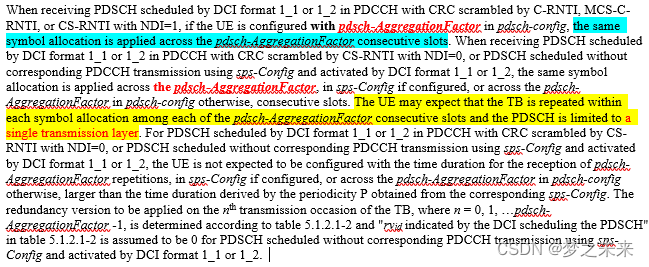

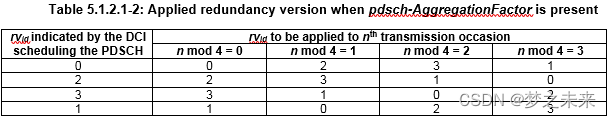

NR PDSCH支持时隙聚合，基站可使用相同的符号分配，在连续n个时隙重复发送相同的数据，以获得覆盖增益。n由高RRC层参数PDSCH-AggregationFactor确定，取值可为n2、n4、n8。PDSCH配置时隙聚合时（PDSCH Aggregation Factor >1），每个时隙发送的RV不同，例如，如果DCI指示RV为0，基站在n mod 4为0、1、2、3的时隙中发送的RV分别为0、2、3、1。注意时隙聚合时，PDSCH只能使用单层发送模式

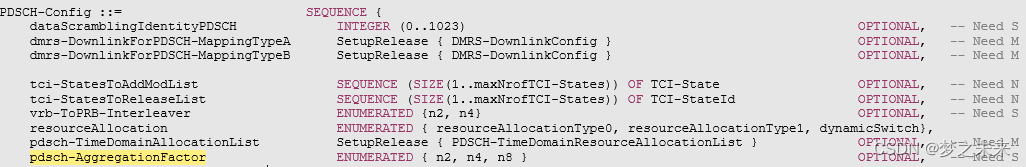

相关配置及介绍如下。
