mgre 多点通用路由封装协议 hub-spoke

MGRE ——多点GRE   属于NBMA网络类型

多个局域网若使用普通的GRE来进行护理，tunnel数量成指数上升，且不易管理；

普通的GRE为点到点网络类型；若将多个节点使用普通GRE连接起来，将配置大量的网段和路由信息，且所有节点为固定IP地址；

MGRE-多点GRE --- 多个节点构建为一个网段；结构为中心到站点结构；站点可以基于NHRP实现ip地 址不固定;

NHRP：下一跳路径发现协议   非固定ip地址分支站点，主动到固定IP的中心站点注册；中心生成MAP；

映射---tunnel口IP与公有ip地址的对应；

若分支到分支，那么将在中心站点下载map来实现直接通讯；

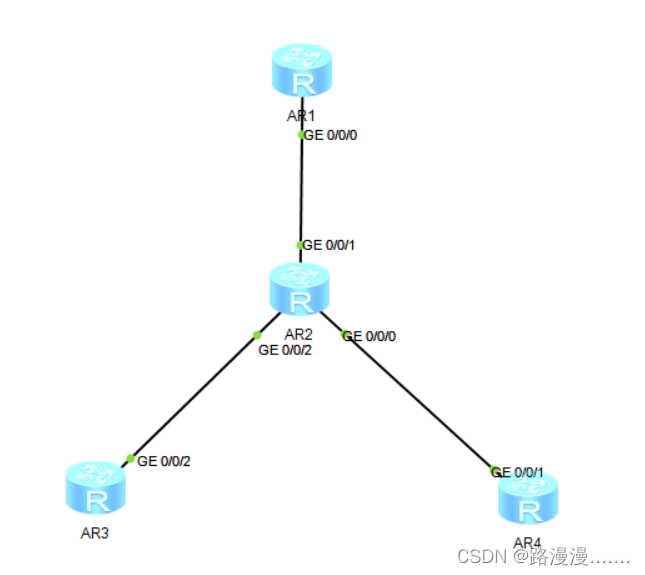

 如图所示，合理分配IP地址R1为hub端，R3.R4为spoke端，R2模拟运营商，在内网的三台路由器上配置静态的缺省路由，使得三台路由器到外网的接口能互通。

• ip route-static 0.0.0.0 0 12.0.0.2
• 三台路由器能互通之后，开始创建隧道。

hub端：

• interface Tunnel0/0/0                         创建隧道 0--512
•  ip address 10.0.0.1 255.255.255.0   配置隧道的IP地址
•  tunnel-protocol gre p2mp                  协议gre的点到多点，即mgre
•  source 12.0.0.1                           源地址，即该路由器能与其他路由器互通的外网接口地址
•  nhrp entry multicast dynamic       本地成为NHRP中心，同时开启伪广播
•  nhrp network-id 123                      同架构内要相同

 spoke端：

• interface Tunnel0/0/0                               创建隧道
•  ip address 10.0.0.2 255.255.255.0          配置IP地址
•  tunnel-protocol gre p2mp                         协议选择
• source 23.0.0.3                                          源地址
•  nhrp network-id 123
•  nhrp entry 10.0.0.1 12.0.0.1 register        分支到中心注册 中心的tunnel ip +  tunnel 源ip

配置完成后，就相当于端口直通，可以直接写静态路由，也可以配置rip或者ospf等协议宣告路由

本实验配置了ospf协议

•  ospf 10
•  area 0.0.0.0
•   network 10.0.0.2 0.0.0.0
•   network 192.168.3.3 0.0.0.0

需要注意的地方：

1.  路由器的外网接口不能宣告，因为静态缺省路由的优先级高于ospf，如果宣告，路由器学习到ospf路由，会替换缺省，而隧道是基于缺省建立的，如果缺省消失，隧道便会失效，ospf是基于隧道的自然也会断开，端口静态路由重新生效，循环往复，路由表会一直翻滚。
2.  hub-spoke必须保证spoke端的数据交换必须经过hub端，所以在spoke必须配置以下命令

• interface Tunnel0/0/0
• ospf network-type broadcast                         ospf网络类型为广播
• ospf dr-priority 0                                             默认放弃dr选举
• nhrp  entry  10.0.0.1 24.0.0.4                       去r4默认经过r1
