基于嵌入式的密码访问的门锁系统

目录
第一部分 功能描述 1
第二部分 设计方案 1
一、 mylock 程序 1
二、 lock_guard 监控程序 3
第三部分 安全设计描述 4
一、 抗干扰设计 4

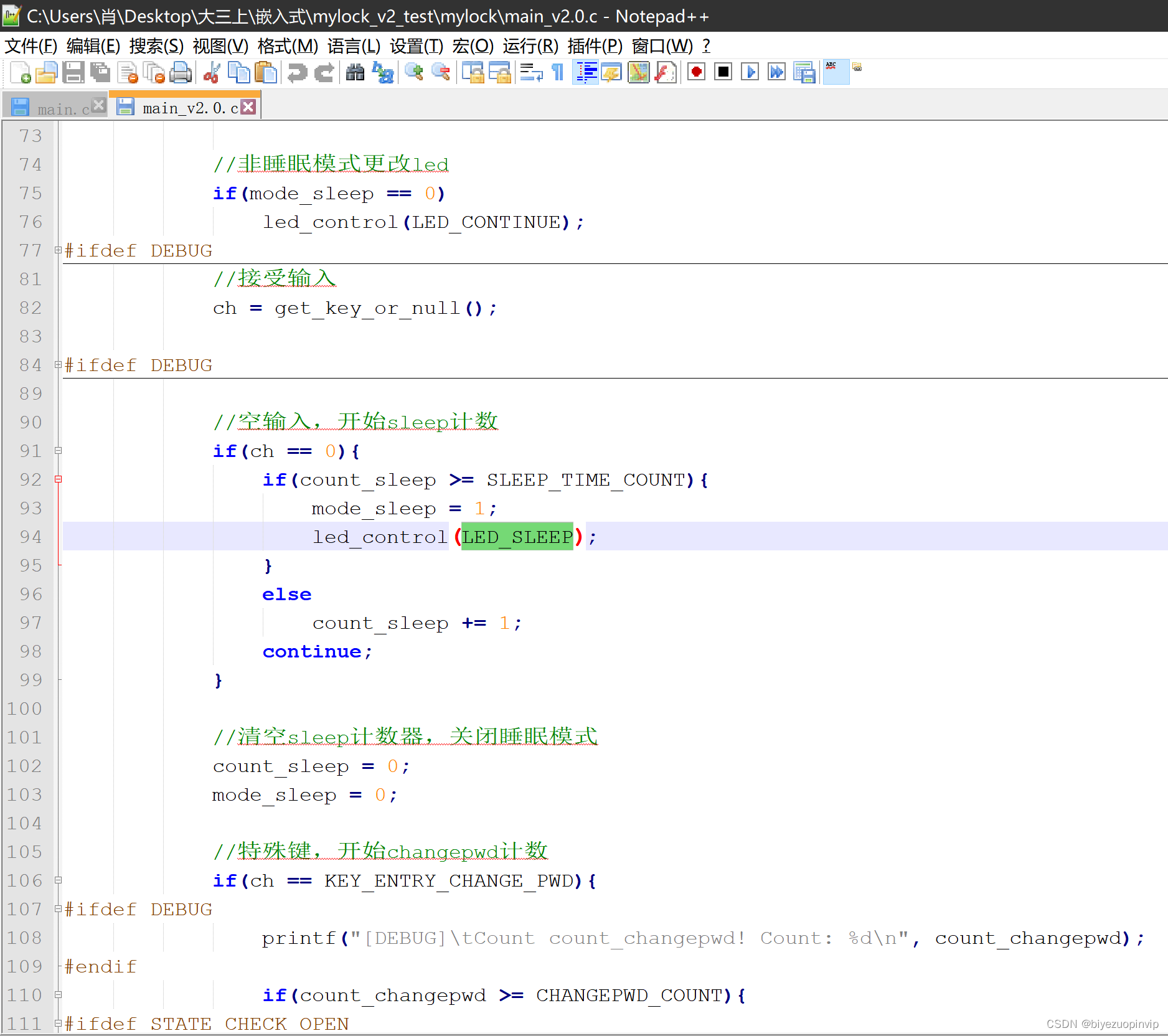

2、睡眠避干扰 4

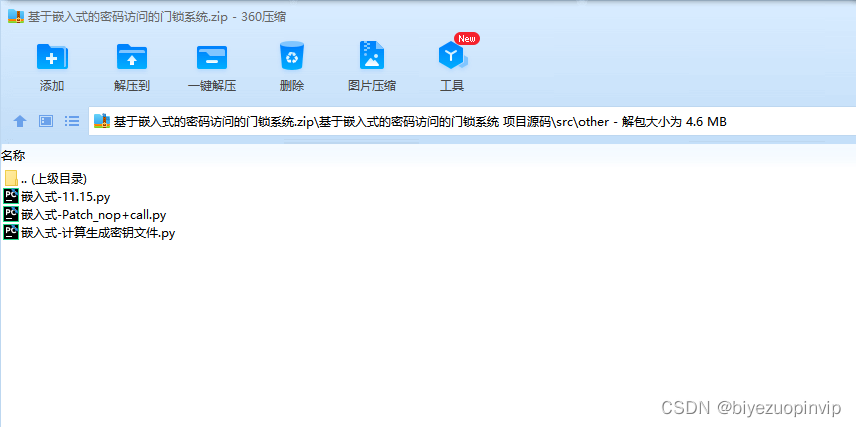

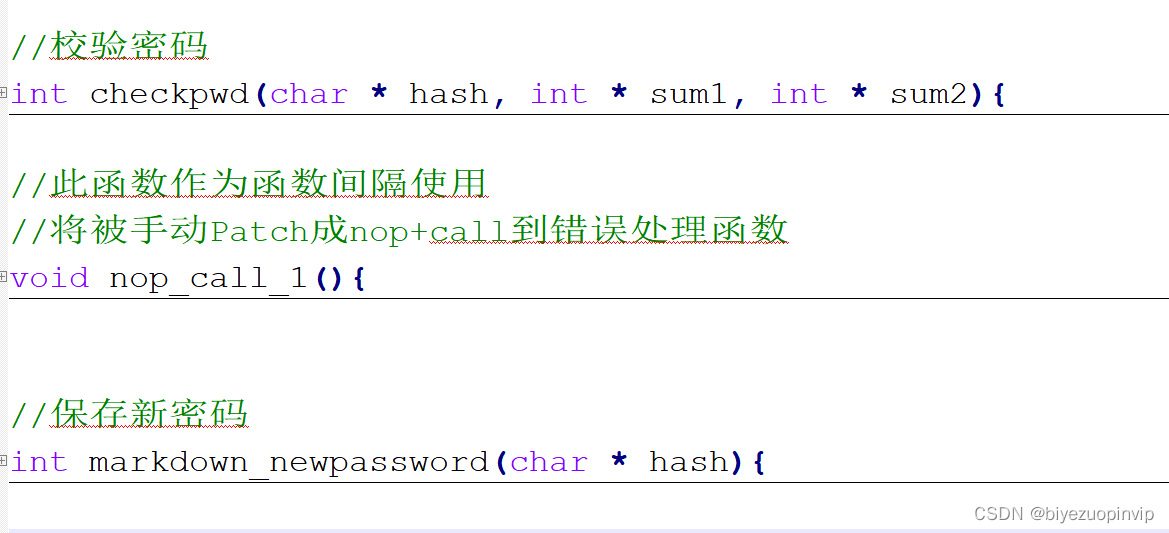

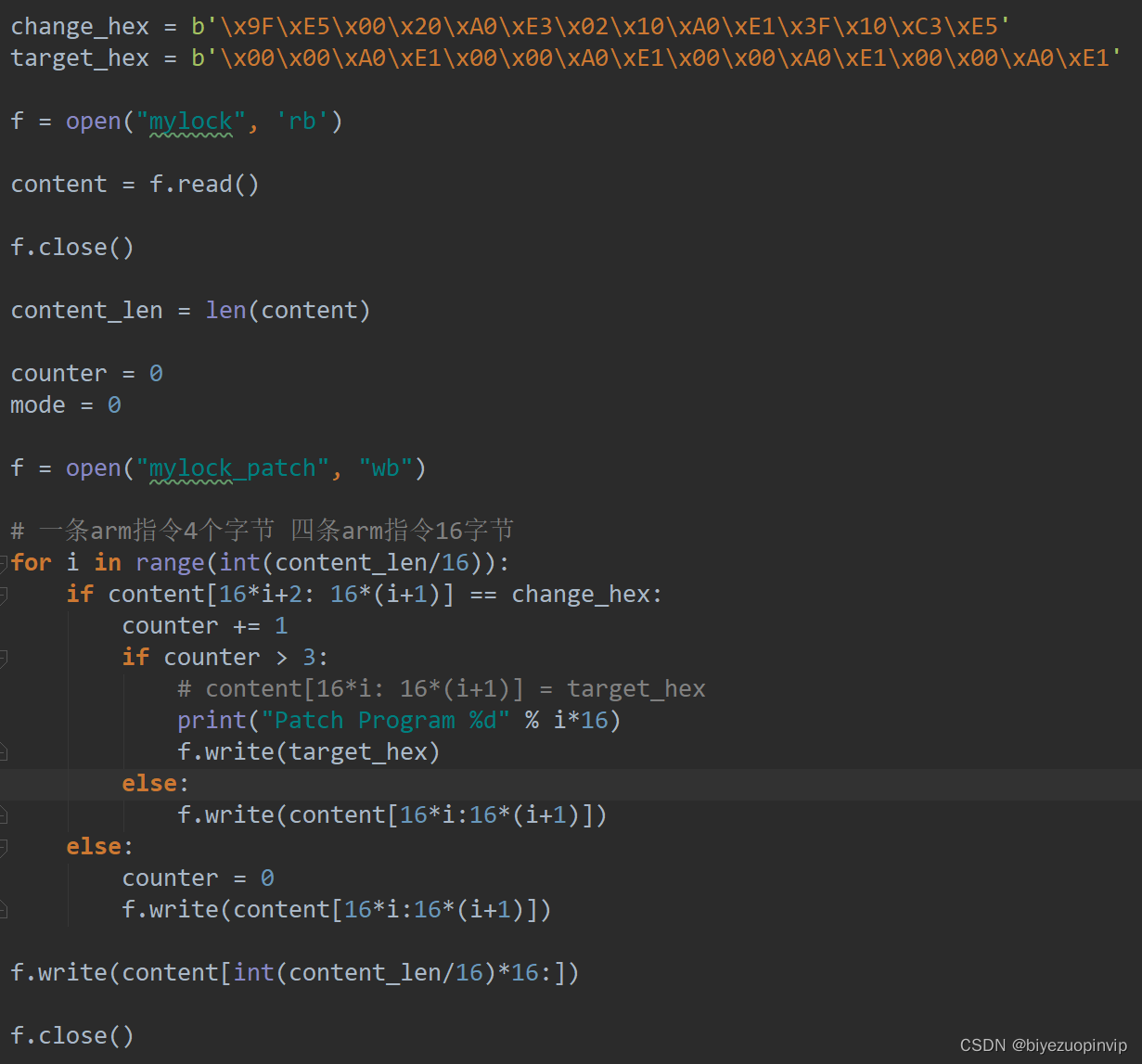

据此，编写出用来 patch 的 python 脚本(嵌入式-Patch_nop+call.py)： 6
4、看门狗及运行监视程序 7
5、冷热启动及初始化 8

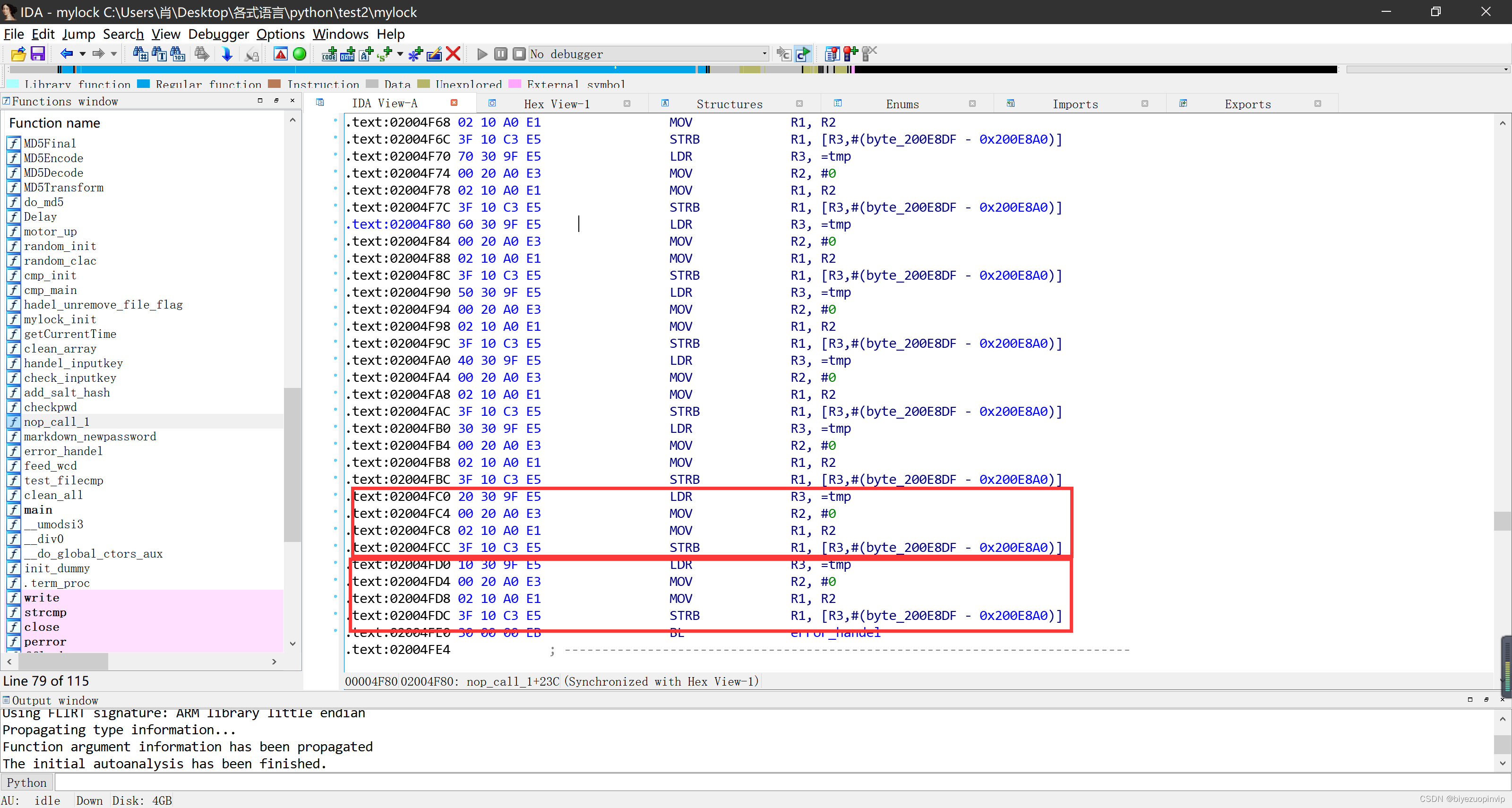

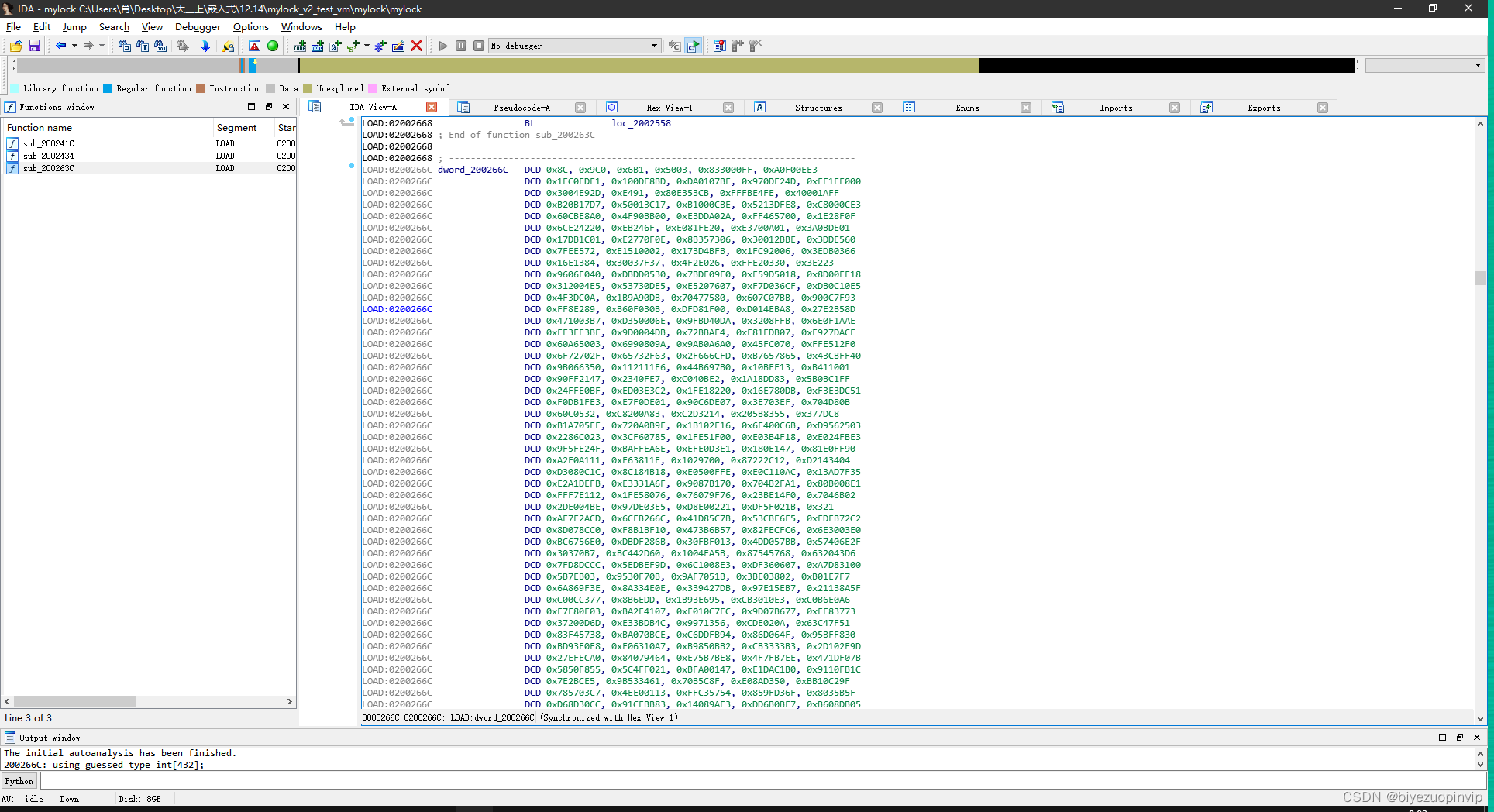

对于逆向工程的防御： 17

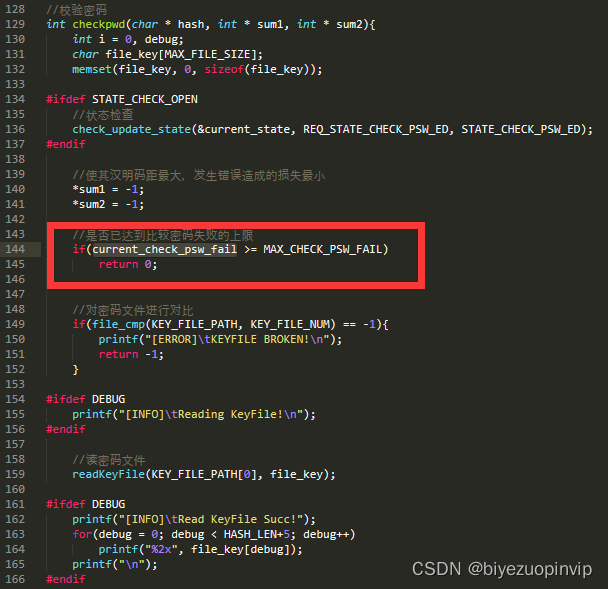

对于爆破密码的防御： 18

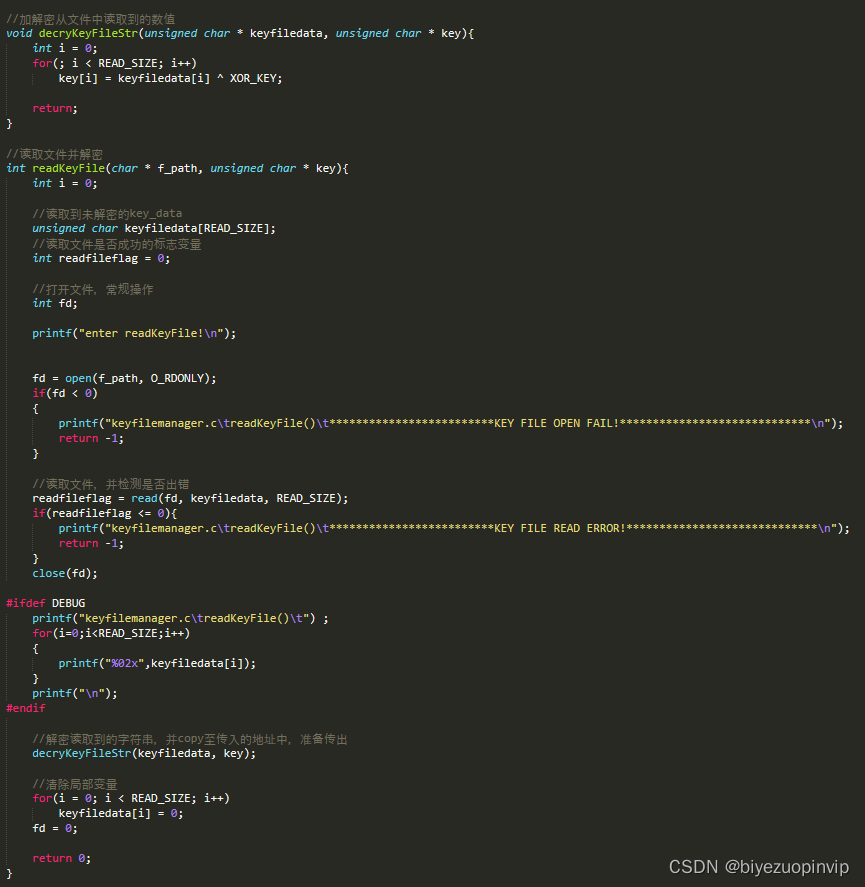

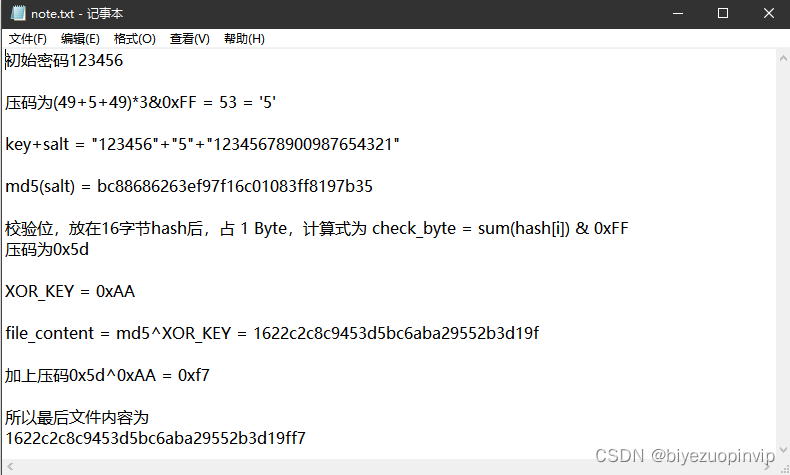

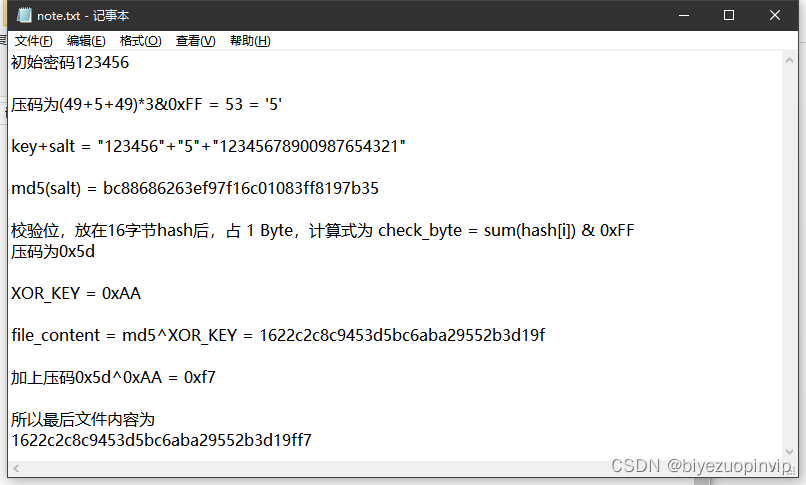

1、 密钥文件再加密 18

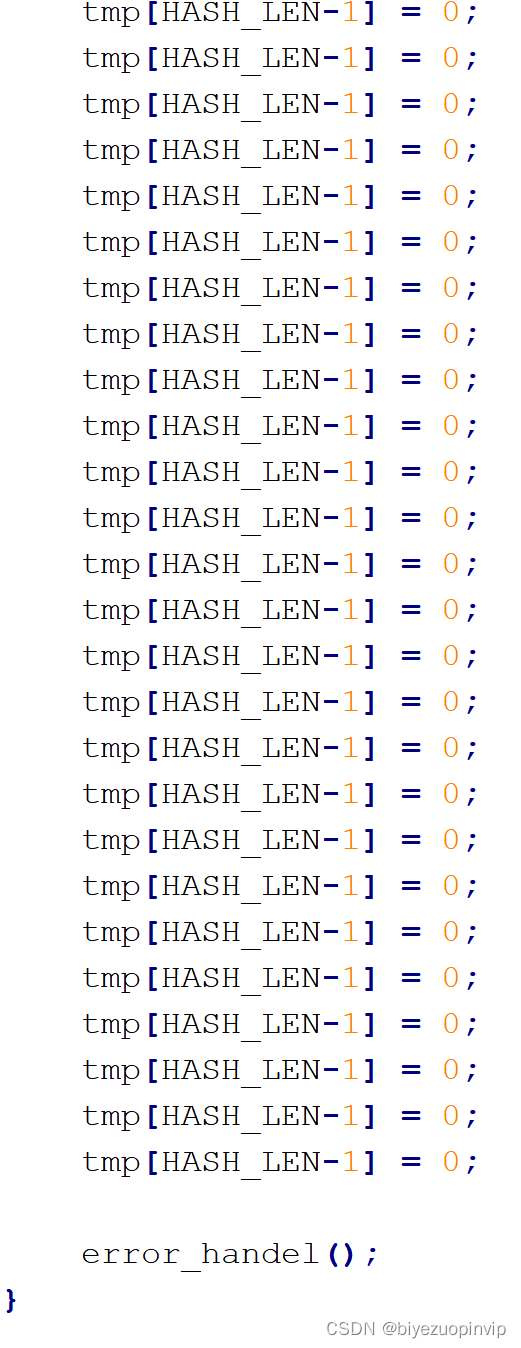

2、 敏感变量及时清理 18
第四部分 软件设计 19
第五部分 设计总结 22
第一部分 功能描述
本次实验选题为基于密码访问的门锁系统，类似于现代智能家居中的智能门
锁。在本次实验中，我实现了通过键盘输入密码，若正确开启门锁（电机），若错误给出提示；并通过 LED 显示提示语以及密码输入的结果；还可以通过连续敲击特殊键，输入正确密码和新密码实现密码的更改。 本文转载自http://www.biyezuopin.vip/onews.asp?id=15598
第二部分 设计方案
为了达到实验目标，在本次实验中我编写了两个程序：主程序 mylock 以及监控程序 lock_guard，接下来分开介绍两个程序的设计方案。
一、 mylock 程序
使用了双线程，其中主线程负责接受输入以及进行 hash 校验等，led 线程负责控制 led 输出相应的提示语及结果。

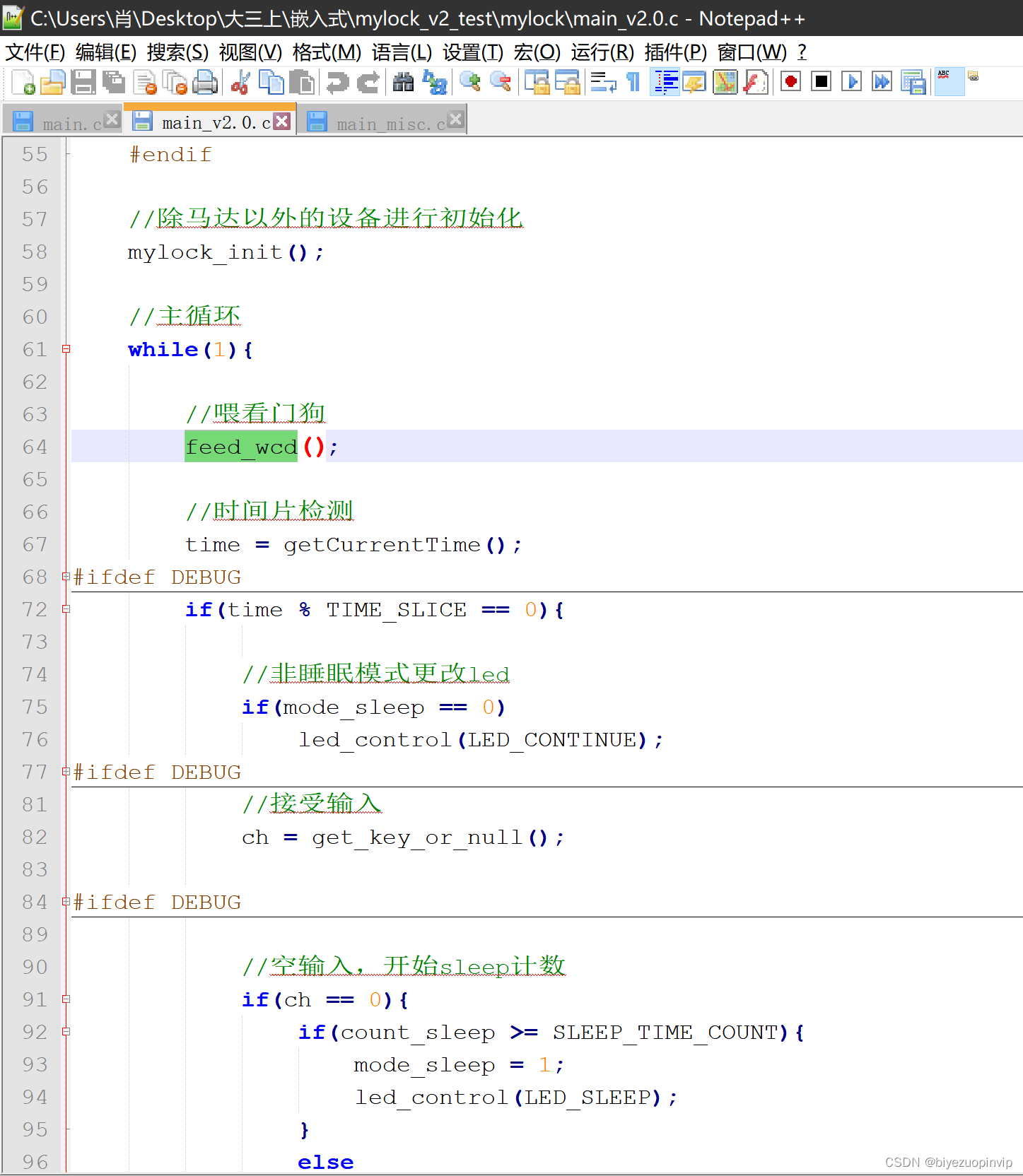

主线程的主要架构如下(mylock/main.c)：

#include<stdio.h>
#include<string.h>
#include<stdlib.h>
#include<sys/time.h>
#include<fcntl.h>
#include"lock_guard.h"


//获取当前时间，精确到毫秒
long long getCurrentTime(void)
{
	struct timeval tv;
	gettimeofday(&tv, NULL);
	return tv.tv_sec * 1000 + tv.tv_usec / 1000;
}

char last_wcd_buf[WCD_BUF_SIZE] = {};
int wcd_wait_time = 0;
int restart_time_sum = 0;
char keyfile_buf[MAX_FILE_SIZE];

//检查看门狗缓冲区
// 0 正常 其他 静止
int check_wcd_buf(){
	char buf[WCD_BUF_SIZE];
	int fd, readfileflag;

	memset(buf, 0, sizeof(buf));


	fd = open(wcd_buf_fname, O_RDONLY);
	if(fd < 0)
	{
		return -1;
	}

	//读取文件，并检测是否出错
	readfileflag = read(fd, buf, WCD_BUF_SIZE);
	if(readfileflag <= 0){
		return -1;
	}
	close(fd);

	if(strcmp(last_wcd_buf, buf) == 0){
		printf("[INFO]\tDetect wcd_buf unchange!\n");
		return 1;
	}

	memset(last_wcd_buf, 0, sizeof(last_wcd_buf));
	stpcpy(last_wcd_buf, buf);

	return 0;
}

//检查keyfilecounter
int check_keyfile_counter(){
	unsigned char buf[KEYFILE_BUFF_SIZE];
	char tmp1[FILE_PATH_SIZE], tmp2[FILE_PATH_SIZE];
	int fd, readfileflag, i;

	memset(buf, 0, sizeof(buf));

	fd = open(KEYFILE_COUNTER_PATH, O_RDONLY);
	if(fd < 0)
	{
		return -1;
	}

	//读取文件，并检测是否出错
	readfileflag = read(fd, buf, KEYFILE_BUFF_SIZE);
	if(readfileflag <= 0){
		return -1;
	}
	close(fd);

	i=0;
	while(buf[i] == 0){
		if(buf[i] != MAX_CHANGE_KEYFILE[i])
			return 0;
		i++;
	}

	//达到更换的标准
	for(i=0; i<KEYFILE_NUM; i++){
		memset(keyfile_buf, 0, sizeof(keyfile_buf));
		file_cmp_read(KEY_FILE_PATH[i], keyfile_buf);
		//sprintf(tmp1, "touch ../mylock/keyfile/keyfile%d.new", i);
		sprintf(tmp1, "touch %s.new", KEY_FILE_PATH[i]);
		system(tmp1);
		//sprintf(tmp2, "rm ../mylock/keyfile/keyfile%d", i);
		sprintf(tmp2, "rm %s", KEY_FILE_PATH[i]);
		system(tmp2);
		//sprintf(tmp1, "mv ../mylock/keyfile/keyfile%d.new ../mylock/keyfile/keyfile%d", i, i);
		sprintf(tmp1, "mv %s.new %s", KEY_FILE_PATH[i], KEY_FILE_PATH[i]);
		system(tmp1);
		file_cmp_write(KEY_FILE_PATH[i], keyfile_buf);
	}

	return 0;
}

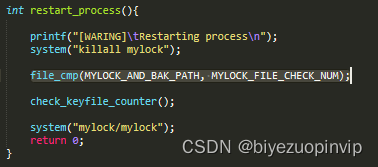

int restart_process(){

	printf("[WARING]\tRestarting process\n");
	system("killall mylock");

	file_cmp(MYLOCK_AND_BAK_PATH, MYLOCK_FILE_CHECK_NUM);

	check_keyfile_counter();

	system("mylock/mylock");
	return 0;
}

int reboot_machine(){
	printf("[ERROR]\tReboot Machine!\n");
	system("reboot");
	return 0;
}

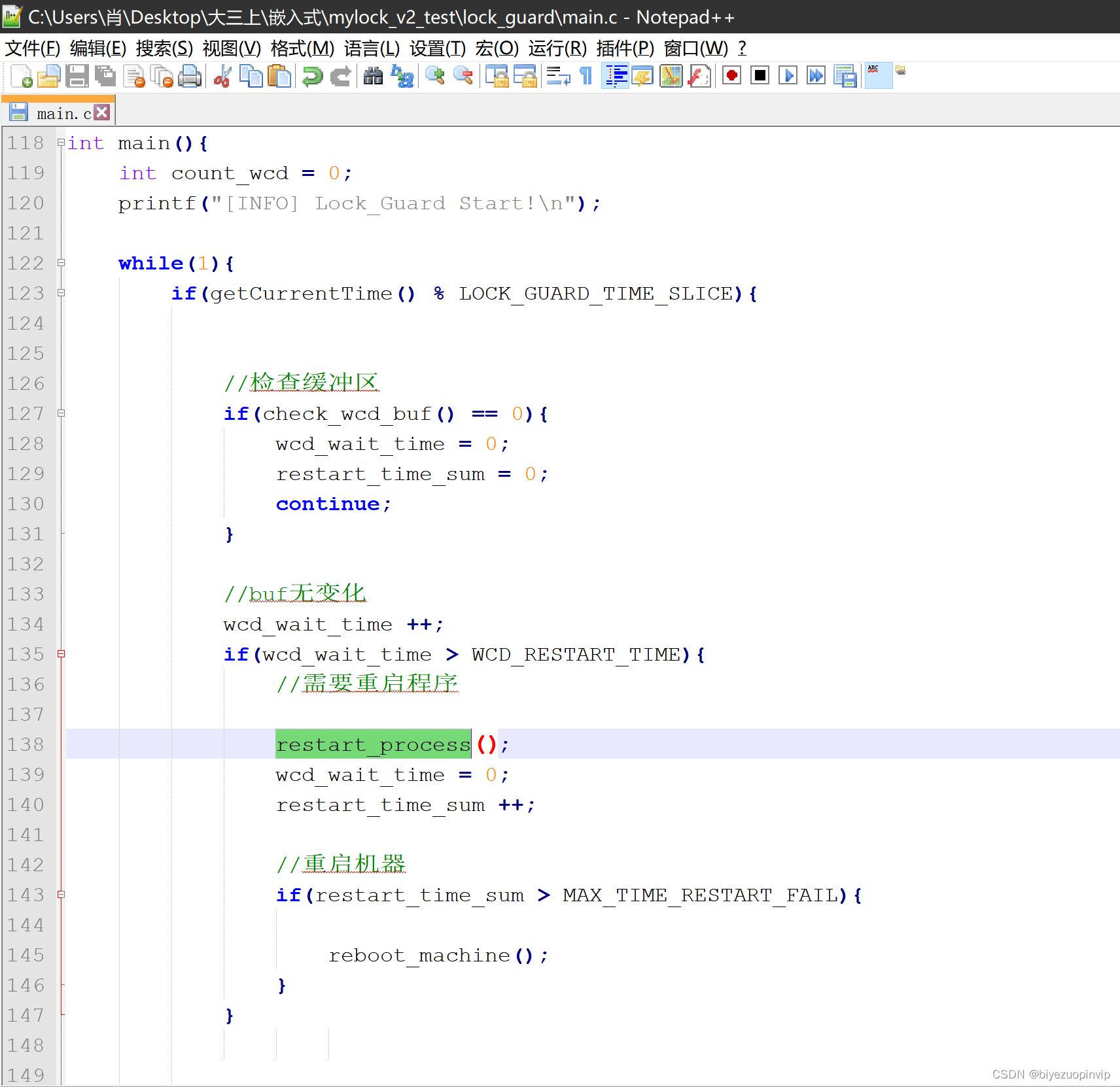

int main(){
	int count_wcd = 0;
	printf("[INFO] Lock_Guard Start!\n");

	while(1){
		if(getCurrentTime() % LOCK_GUARD_TIME_SLICE == 0){


			//检查缓冲区
			if(check_wcd_buf() == 0){
				wcd_wait_time = 0;
				restart_time_sum = 0;
				continue;
			}

			//buf无变化
			wcd_wait_time ++;
			if(wcd_wait_time > WCD_RESTART_TIME){
				//需要重启程序

				restart_process();
				wcd_wait_time = 0;
				restart_time_sum ++;

				//重启机器
				if(restart_time_sum > MAX_TIME_RESTART_FAIL){

					reboot_machine();
				}
			}


		}









	}





	return 0;
}
