一、前言
前几天在公众号有分享一篇文章：R&S电源完整性
里面有提到，有时候我们测量电源质量时为了去除直流分量，会开启示波器的AC COUPLE功能，或者使用DC BLOCK滤除直流分量。

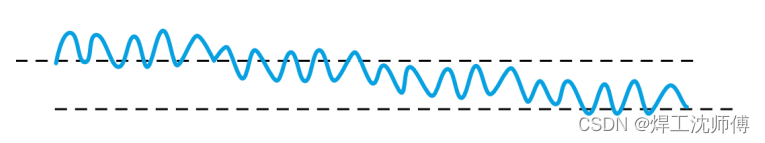

然而这个动作很有可能让你蒙蔽双眼，看不到下图这种电源上低频的电压漂移（drift）。
二、原理
下面说一说它的原理：
取一下示波器的原厂的datasheet，看看它的描述
DC — DC coupling is useful for viewing waveforms as low as 0 Hz that do not have large DC offsets.
AC — AC coupling is useful for viewing waveforms with large DC offsets.
AC coupling places a 10 Hz high-pass filter in series with the input waveform that removes any DC offset voltage from the waveform.
所以这个AC COUPLE滤除的不仅仅是直流分量，还包括10Hz以下的一部分交流信号。（实测是用的3dB带宽取的数据）
三、实验

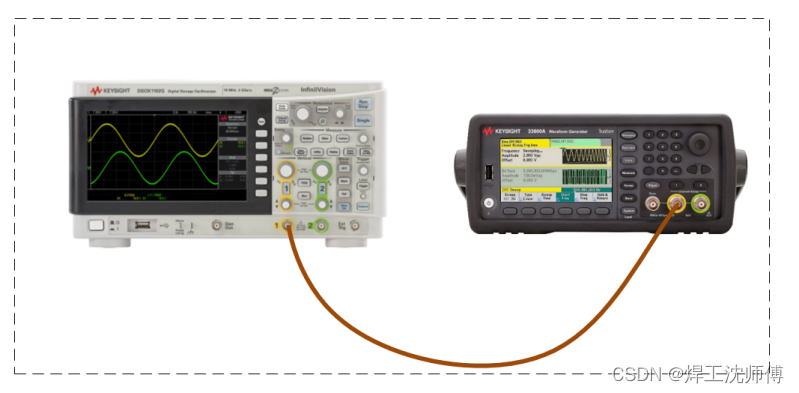

实验测试下，直接用AWG扫1Hz~1K的1 Vpp正弦，看看DATASHEET所谓的“10Hz HIGH PASS FILTER”的频响。
测试要用正弦的原因是因为正弦频谱纯净。
实验数据：

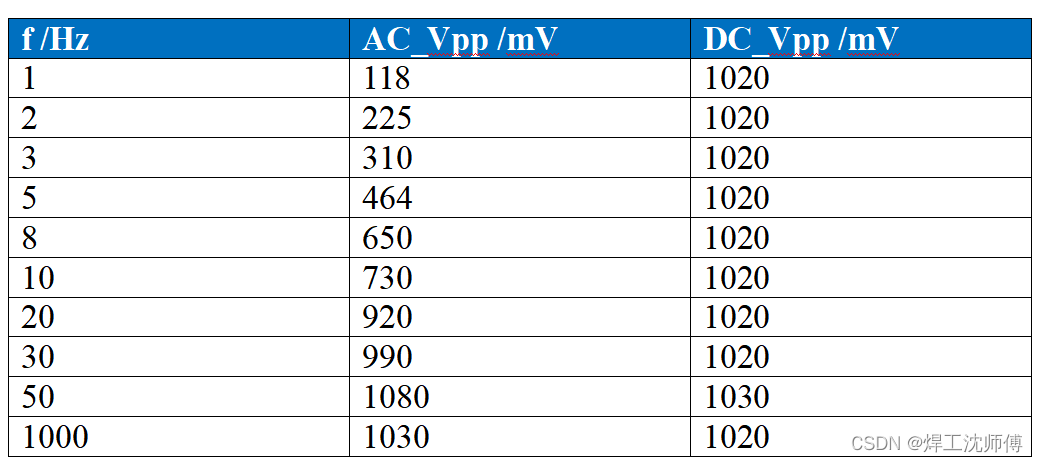

第一列是频率，第二、三列是AC耦合和DC耦合下的波图的峰峰值。
可以看到在10Hz，AC耦合/DC耦合的电压比值为730/1020=0.71倍，大约就是3dB带宽，0.707。
是德科技定义的这个10Hz为AC COUPLE的3dB带宽。
四、结论
在1Hz~5Hz这个区间，如果电源有这种低频的小振幅的电压drift，实际上示波器几乎很难观察出来，由于AC couple的10Hz HIGH PASS FILTER会被大量衰减。
从而使得电源上那种低频的drift无法观察到。
五、最后谈一谈直流/交流的概念
时域

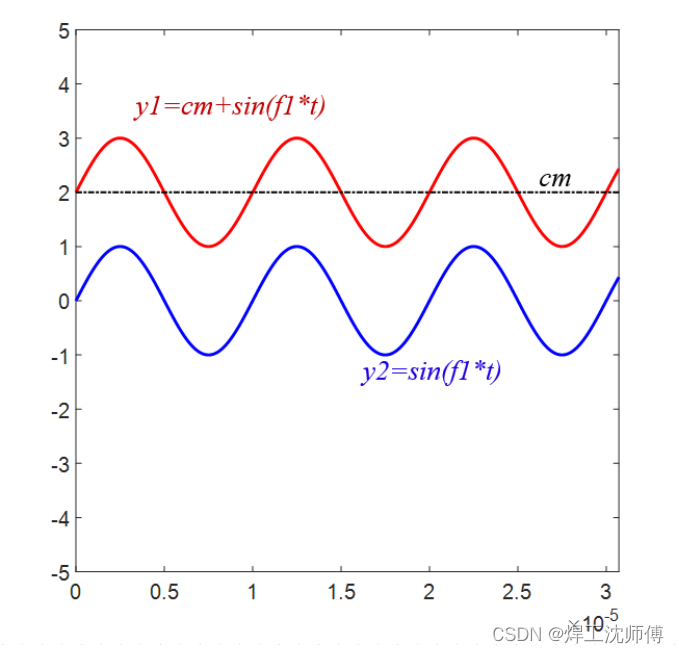

所谓的直流分量，就是叠加在交流信号上的共模电压。例如，红线y1=cm+sin(f1.*t)，中间的黑线2 V就是共模电压(cm)。红色的正弦“驮载”在2V上。y2=sin(f1.*t)就是去除了直流分量的交流分量了。
频域

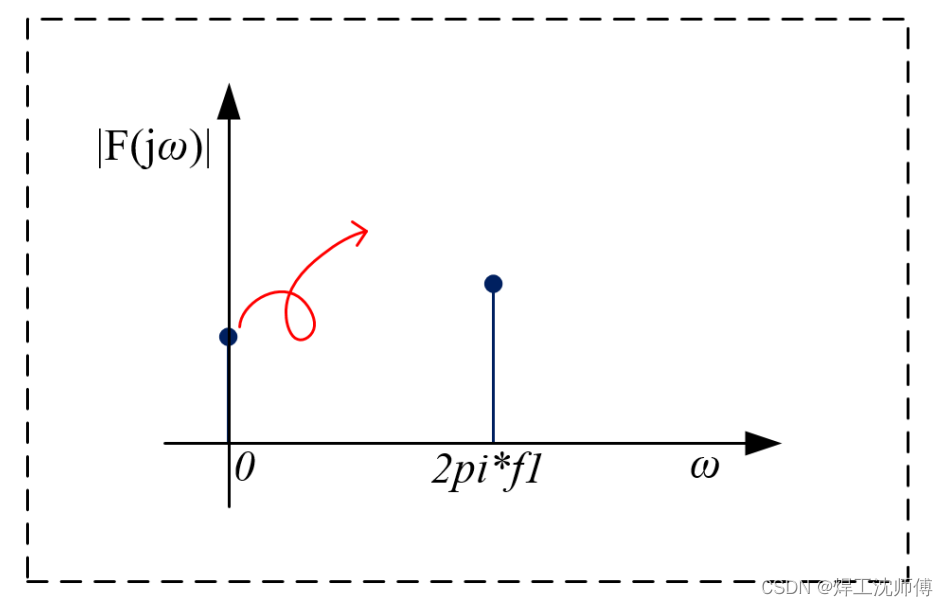

展现在频域非常清晰，理想的AC COUPLE就是要摘除0频率处的信号分量。
没有没有刻意去振幅的相对关系，仅作为示意图（实际上是我也不懂）。

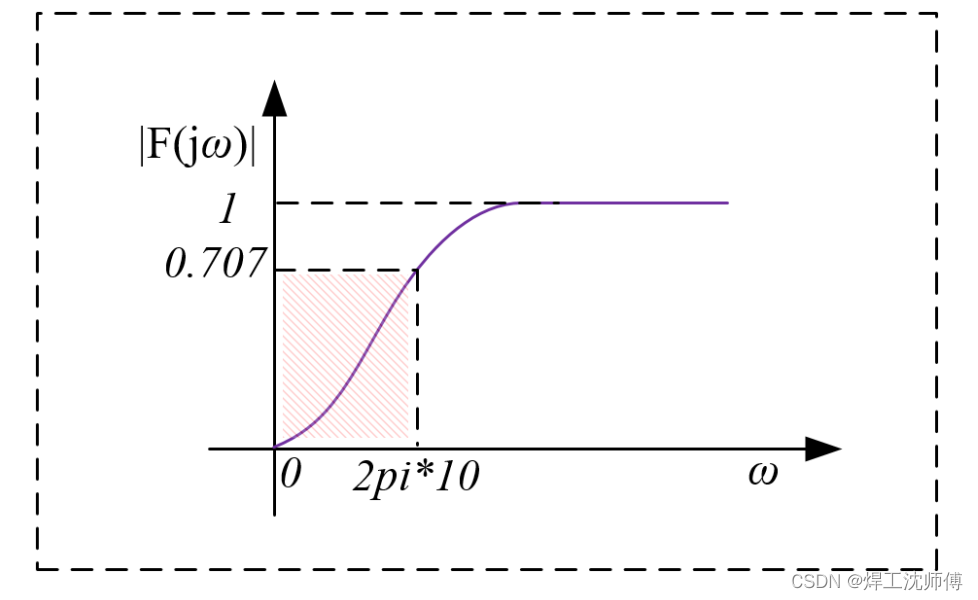

那个10Hz HIGH PASS FILTER的长相大概就是这样
