一、项目需求
项目名称：【某监测预警平台】。
项目需求：气候数据：雨量，温湿度，PM，雷达回波，雷电预报等展示到可视化大屏。
项目工期：10个工作日。
二、项目架构
- 运行环境支持Windows，Linux类系统。
- B/S架构，支持Chrome，IE，QQ等主流浏览器。
- http服务器：Python Flask 框架；
- 数据可视化：Echarts + BootStrap 库；
三、项目分析
1、http服务器：Python Flask 框架；
http 代码
# 主程序在这里
if __name__ == "__main__":
# 开启线程，触发动态数据
a = threading.Thread(target=daping.loop)
a.start()
# 开启 flask 服务
app.run(host='0.0.0.0', port=80, debug=True)
接口解析
前端调用: datas
数据请求方式：GET或POST
数据响应：JSON2、数据可视化： BootStrap + Echarts 库；
BootStrap布局
<body id="container_body" style="background-image: url(img/bg.png);
background-repeat: no;
background-size: 100%;">
<div class="container_fluid" id="vue_app">
<div class="row"
style="height:6%; margin:0;background-image: url(img/title.png); background-repeat: no; background-size: 100% 90%; margin-bottom: 6px;">
<div class="col">
<h4 id="container_h"
style="text-align: center; color: white; font-weight:bolder; margin-top: 10px; ">
监测预报预警平台</h4>
</div>
</div>
<div class="row" style="height:90%;">
.......
</div>
<div class="row" style="height:3%;">
.......
</div>
</div>

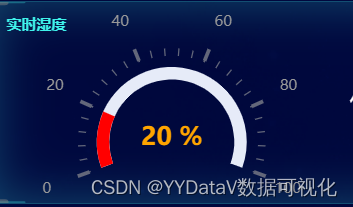

</body>Echarts 仪表盘图形
function init_echart_gauge_prec(container) {
var chartDom = document.getElementById(container);
var myChart = echarts.init(chartDom);
option = {
title: {
text: "24小时雨量",
top: "5%",
left: "2%",
textStyle: {
color: "RGBA(63,242,235,1)",
fontSize: "12",
},
},
series: [
{
type: "gauge",
center: ["50%", "70%"],
startAngle: 200,
endAngle: -20,
min: 0,
max: 300,
splitNumber: 6,
// 标尺为红色
itemStyle: {
color: "red",
},
progress: {
show: true,
},
pointer: {
show: false,
},
// 小刻度与坐标轴的距离
axisTick: {
distance: -25,
splitNumber: 5,
},
// 分割线与坐标轴的距离
splitLine: {
distance: -30,
},
// 刻度标签
axisLabel: {
distance: -30,
color: "#999",
},
detail: {
valueAnimation: true,
width: "60%",
lineHeight: 30,
borderRadius: 8,
offsetCenter: [0, "-5%"],
// 表盘中间字体大小
fontSize: 20,
fontWeight: "bolder",
formatter: "{value} mm",
color: "orange",
},
data: [
{
value: 20,
},
],
},
],
};
window.addEventListener("resize", function () {
myChart.resize();
});
myChart.setOption(option);
}

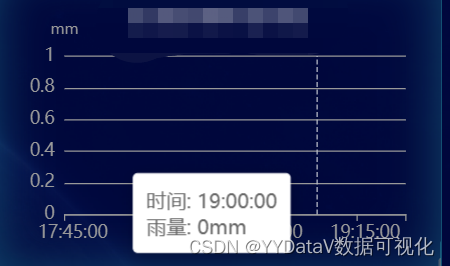

Echarts 柱状图
function init_echart_line_area_chart(container) {
var chartDom = document.getElementById(container);
var myChart = echarts.init(chartDom);
var option;
option = {
title: {
text: "短时降雨预报",
top: "5%",
left: "2%",
textStyle: {
color: "RGBA(63,242,235,1)",
fontSize: "12",
},
},
grid: {
left: "8%",
right: "8%",
top: "30%",
bottom: "10%",
containLabel: true,
},
tooltip: {
trigger: "axis",
formatter: "时间: {b}<br />{a}: {c}mm",
},
xAxis: {
type: "category",
axisLabel: {
textStyle: {
color: "#999",
fontSize: 14,
},
},
axisLine: {
lineStyle: {
color: "#999",
},
},
splitLine: {
lineStyle: {
color: "#999",
},
},
},
yAxis: {
name: "mm",
type: "value",
axisLabel: {
textStyle: {
color: "#999",
fontSize: 14,
},
},
axisLine: {
lineStyle: {
color: "#999",
},
},
splitLine: {
lineStyle: {
color: "#999",
},
},
},
series: {
name: "雨量",
type: "bar",
areaStyle: {},
},
};
option && myChart.setOption(option);
window.addEventListener("resize", function () {
myChart.resize();
});

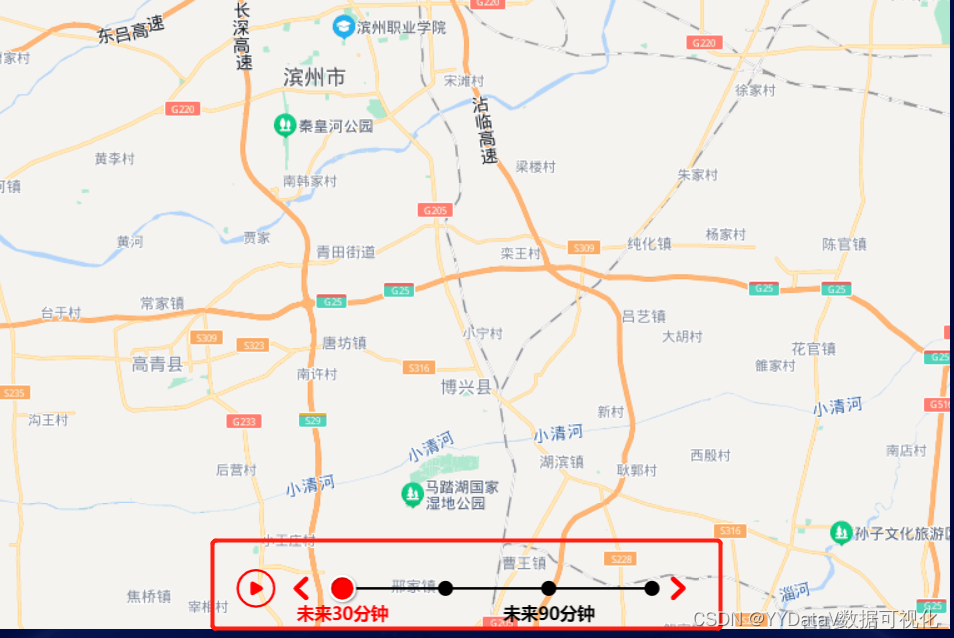

}Echarts 百度地图 + 时间轴
注：这个实现有些技术难度，很多小伙伴问我要如何实现，参考我的另一篇专题：地图可视化：基于 Echarts + 百度地图bmap + 时间轴timeline + 多边形(multi)polygon + 点scatter 的可视化案例_YYDataV数据可视化的博客-CSDN博客_echarts在地图上绘制多边形
