QoS基本原理

传统IP网络：尽力而为的交付，只管发不管收，没有服务质量的保证。

存在的问题：

• 没有服务质量的保证，只能保证业务发出，无法保证业务流量能不能到、什么时候到、到了多少；
• 随着网络用户的激增，过多的流量会产生拥塞，导致转发延时增加，用户体验差，设备压力大；
• IP扩展业务如IP电话电子商务、视频电话、远程电话等对网络的质量要求高，拥塞的解决最直接的方法是增加带宽，但运营、维护的成本高。

一、QoS技术概述

（一）影响服务质量的要素：

1、带宽/吞吐量（bandwidth）

固定时间内（1s）端到端最小带宽，单位bit/s

上行速率：文件上传的速率

下行速率：文件下载的速率

2、延时（Latency）

一个报文端到端传输所需要的时间，延时越短，网络质量越优，体验感也最佳

固定延时：报文经过设备处理与链路上传输的时间，无法避免，一般时间短

3、延时抖动（Jitter）

不固定延时：业务流中分组排队等待设备处理的等候时间不同导致，当带宽远大于业务流时候，可以避免

如遭遇侵略流量，带宽就会被完全占用，其他业务无法转发导致高延时甚至丢包

4、丢包率（Loss）

不重要流量的丢包对业务影响不大，丢包率是指在网络传输过程中丢失报文占传输报文的百分比。

（二）QOS服务模型

1、尽力而为模型（best effort）

没有区分、没有保障、默认行为

2、集成服务模型（RSVP）

优点：有区分、有保障

缺点：点到点之间的设备需要QOS参数的一致性，不适合互联网；并且实现复杂、浪费资源

3、差分服务模型（differ service）

1、定义

差分服务：将进入的流量分为不同的类型，并将各种类型的流量进行统一管理，对每一种类型分别进行处理

• DS节点：能够实现差分服务功能的网络节点
• DS边界节点：负责连接另一个DS域或者连接一个没有DS功能的域的节点。DS边界节点负责将进入此DS域的业务流进行分类和可能的流量调整。
• DS内部节点：用于在同一个DS域中连接DS边界节点和其他内部节点。DS内部节点仅需基于DSCP值进行简单的流分类以及对相应的流实施流量控制。
• DS域（DS Domain）：一组采用相同的服务提供策略和实现了相同PHB（Per Hop Behaviors）的相连DS节点组成。一个DS域由相同管理部门的一个或多个网络组成，如一个DS域可以是一个ISP，也可以是一个企业的内部网。

2、DSCP与PHB

DSCP：ipv4报文中DS字节的低6位（0-5）用于区分服务，DSCP中的低3位（0-2）是类选择代码点，用于标示同一类DSCP，差分服务模型中的各个设备依据DSCP值选择相应的转发行为。

PHB：逐跳行为，描述了DS节点对具有相同DSCP的分组采用的外部可见的转发行为

四种标准的PHB：

类选择码CS（Class Selector）

加速转发EF（Expedited Forwarding）

确保转发AF（Assured Forwarding）

尽力而为BE（Best-Effort）默认

（三）QOS工具

1、lagcy CLI 传统命令行

优点：简单

缺点：不适合大型网络

2、MQC：模块化的QOS命令行

	华为	思科
流分类	traffic-classifier A if-match acl 2000	class-map A match assess-group 10
流行为	traffic-behavior A gts cir 1000
流策略	traffic-policy A class fitter A behavior A	policy-map A class A shape cir 1000
流调用	interface g0/0/0 traffic policy outbound/inbound A	interface g0/0/0 service-policy output A

3、auto QOS

厂商预设QOS模板，自动下发

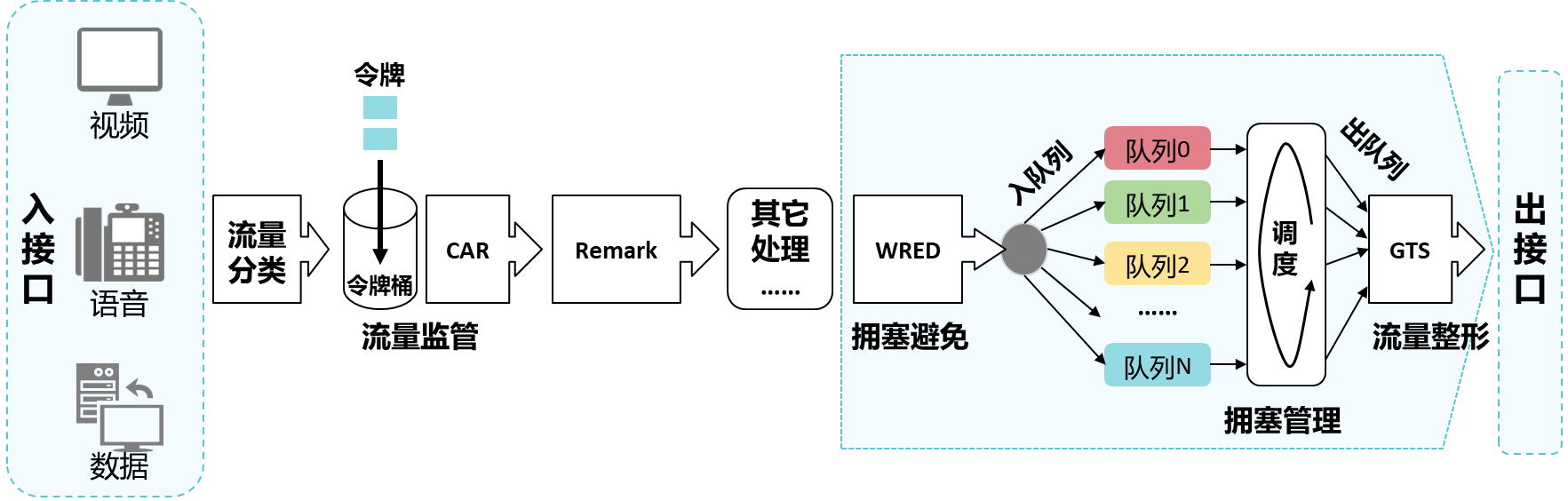

（四）QoS数据处理流程

二、QoS流分类和流标记

问题：为什么需要流分类和流标记？

​ 流分类是对进入查分服务模型的业务进行分类，识别出不同优先级特征的流量，或根据源地址、目的地址、MAC地址、IP协议或应用程序的端口号等信息对流进行分类。

流分类

简单流分类

采用简单的规则，如只根据IP报文的IP优先级或DSCP值、IPv6报文的TC值、MPLS报文的EXP域值、VLAN报文的802.1p值，对报文进行粗略的分类，以识别出具有不同优先级或服务等级特征的流量，实现外部优先级和内部优先级之间的映射。

1、外部优先级，报文头优先级：不同报文使用不同的QOS优先级。

2、内部优先级，service class报文在设备内部的服务等级。在报文进入设备时，需要将报文携带的QOS优先级统一映射到设备内部的服务等级和丢弃优先级。在设备内部，根据报文的服务等级进行拥塞管理，根据报文的颜色进行拥塞避免。

在VLAN头部使用Pri位（802.1P）标记QoS优先级。
在MPLS头部使用EXP位标记QoS优先级。
在IP头部使用ToS位（DSCP，IP-Precedence）标记QoS优先级。

3、丢弃优先级，color，报文在设备内部的丢弃优先级。在报文出设备时，需要将内部的服务等级和color映射为QOS优先级，以便于后续网络设备能够根据QOS优先级镜像响应的服务质量

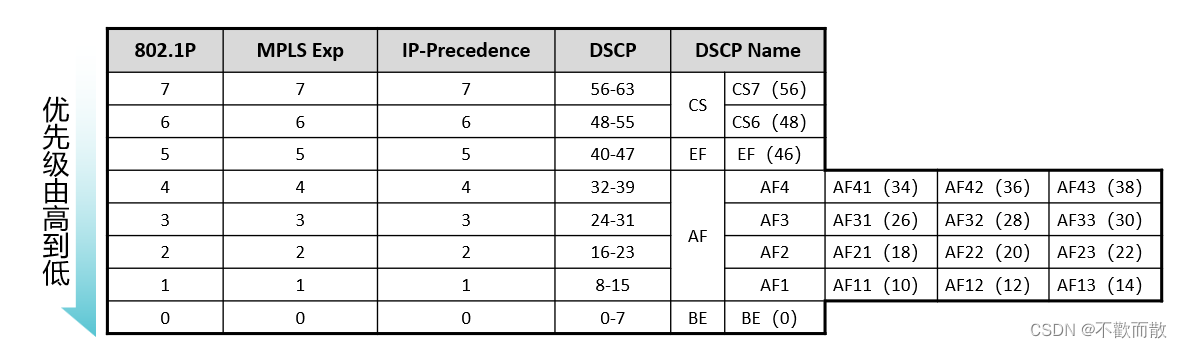

外部优先级对之间的对应关系：

服务等级 service class————队列

​ 报文在设备内部的服务等级：支持8种取值，优先级从高到低依次为CS7、CS6、EF、AF4、AF3、AF2、AF1、BE

颜色color ---------丢弃优先级

​ color支持三种取值：绿黄红（优先级从低到高）

复杂流分类

采用复杂的规则对报文进行精细化的分类，如五元组(原地址、源端口、协议号、目的地址、目的端口)

三、 流量限速技术

流量限速====>测速===>令牌桶：token bucket

CAR:承诺访问速率

功能：流量速率限制、流分类

（一）桶的种类

1、单桶单速双色——不允许突发流量

术语：

1、CIR：承诺信息速率，单位：kbps，表示向令牌桶中投放令牌的速率

2、CBS：承诺突发尺寸，单位byte，表示令牌桶的容量、

3、Tc：信息时间，表示将令牌桶投放满需要的时间，单位s

以上任意两种可算出第三者：公式Tc=CBS*8/CIR

颜色标记:

​ if 到达的数据B大小大于令牌桶的容量，数据包标为红色，直接丢弃，令牌桶容量不变

​ if 到达的数据B大小小于令牌桶的容量，书记包标为绿色，默认转发，令牌桶容量=CBS-B

2、双桶单速三色——允许短暂的突发流量

新增术语：

EBS：峰值突发尺寸，用来定义每次突发所允许的最大流量尺寸，单位：byte

颜色标记：

​ if 到达的数据B小于C桶的容量，数据包标为绿色，默认转发，令牌桶容量=CBS-B

​ if 到达的数据B大于C桶的容量，且小于E桶的容量，数据包标为黄色，默认转发，令牌桶容量=EBS-B

​ if 到达的数据B大于C桶的容量，且大于E桶的容量，数据包标为红色，默认丢弃，令牌容量不变

3、双桶双速三色标记法——允许长期的突发流量

新增术语：

1、PIR：峰值信息速率，单位：bkps，表示端口允许的突发流量的最大速率，向P桶投放令牌的速率，大于CIR

2、PBS:峰值突发尺寸，单位：byte，表示突发允许的最大的流量尺寸，P桶的令牌容量，大于CBS

颜色标记：

​ if 到达的数据B大于P桶的容量，数据包标为红色，默认丢弃，令牌桶容量不变

​ if 到达的数据B小于P桶的容量，且大于C桶的容量，数据包标为黄色，默认转发，令牌桶容量=PBS-B

​ if 到达的数据B小于P桶的容量，且小于C桶的容量，数据包标为绿色，默认转发，令牌桶容量=CBS-B

（二）流量监管TP（traffic policing）

定义：监控进入网络的流量规格，限制他在某一个允许的范围；如果流量过大，就丢弃报文，或者重新设置报文的优先级，可以用在设备的进出接口

动作：丢弃/重标记

实现：采用CAR（承诺访问速率）来对流量进行控制，超过限速的报文可能被丢弃或者降低优先级

特点：

​ 丢弃超额流量或将超额流量重标记为低优先级量

​ 不需要额外的内存资源，不会带来延迟和抖动

​ 丢包可能引发重传

​ 可以重标记流

（三）流量整形TS（Traffic Shaping）

定义：是一种主动调整流量输出速率的措施，通过在上游设备的接口出方向配置流量整形，将上游不规整的流量进行削峰填谷，输出一条比较平整的流量，从而解决下游设备的瞬时拥塞问题。

实现：使用缓冲区和令牌桶来完成

特点：

​ 缓存超出策略/协定SLA规定的超额流量

​ 需要内存去缓存超额流量，可能会带来延迟和抖动

​ 较少的丢包，因而较少导致重传

​ 不能重标记

GTS：Generic Traffic Shaping 通用流量整形

​ 当从高速链路向低速链路传输数据，或发生突发流量时，带宽会在低速链路出口处出现瓶颈，导致数据丢失严重。这种情况下，需要在进入高速链路的设备出口处进行流量整形。

​ 当报文的发送速度过快时，首先在缓冲区进行缓存，在令牌桶的控制下再均匀地发送这些被缓冲的报文。

四、拥塞避免技术

拥塞的产生：

​ 1、带宽不匹配，分组从高速链路进入设备，再由低速链路转发出去

​ 2、汇聚问题，分组从多个接口同时进入设备，由一个没有足够带宽的接口转发出去

拥塞的影响：

​ 1、增加了报文传输的延迟和延迟抖动

​ 2、过高的延迟会引起报文重传

​ 3、拥塞使网络的有效吞吐率降低，造成网络资源的损害

定义：拥塞避免是指通过监视网络资源（如队列或内存缓冲区）的使用情况，在拥塞有加剧的趋势时，主动丢弃报文，通过调整网络的流量来解除网络过载的一种流控机制

策略1：尾丢弃(Tail Drop)

当队列的长度达到最大值后，所有新入队列的报文（缓存在队列尾部）都将被丢弃。

缺点：

​ 1、如果大量报文被丢弃，会引发TCP慢启动，报文发送减少

​ 2、无差别丢弃，可能会丢弃关键流量，无法对流量进行区分丢弃

策略2：早期随机检测 (RED)

RED（Random Early Detection）随机地丢弃数据报文

过程：

​ 1.当队列小于低门限时，不丢弃报文

​ 2.当队列长度在高门限和低门限之间时，开始随机丢弃新到来的报文，且队列越长，丢弃概率越大

​ 3.当队列长度超过高门限时，丢弃所有新到来的报文，即尾丢弃

优点：

​ 缓解TCP全局同步的现象

策略3：加权随机先期检测 (WRED)

WRED（Weighted Random Early Detection）通过对不同优先级数据包或队列设置相应的丢弃策略，以实现对不同流量进行区分丢弃。

优点：

​ 1.打乱TCP滑动窗口的调整时间，避免TCP全局同步现象

​ 2.基于权重，实现了不同流量的区分丢弃

五、拥塞管理技术

拥塞管理：网络在发生拥塞时，针对不同类型的业务流量，如何进行管理和控制。

处理的方法：队列技术。

队列调度算法：

1.先进先出，FIFO（First In First Out）

​ 优点：实现机制简单且处理速度快。

​ 缺点：不能有差别地对待优先级不同的报文

2.严格优先级，SP（Strict Priority）

​ 优点：对高优先级的报文提供了优先转发。

​ 缺点：低优先级队列可能出现“饿死”现象。即：拥塞发生时，如果较高优先级队列中长时间有报文存在，那么低优先级队列中的报文就会得不到调度机会

3.加权公平队列，WFQ（Weighted Fair Queuing）

​ 优点：

​ ▪不同的队列获得公平的调度机会，从总体上均衡各个流的延迟。

​ ▪短报文和长报文获得公平的调度：如果不同队列间同时存在多个长报文和短报文等待发送，让短报文优先获得调度，从而在总体上减少各个流的报文间的抖动。

​ ▪从统计上看，权重越小，所分得的带宽越少。权重越大，所分得的带宽越多。

​ 缺点：低时延业务仍得不到及时调度；无法实现用户自定义分类规则。

	缺点：低优先级队列可能出现“饿死”现象。即：拥塞发生时，如果较高优先级队列中长时间有报文存在，那么低优先级队列中的报文就会得不到调度机会

3.加权公平队列，WFQ（Weighted Fair Queuing）

​ 优点：

​ ▪不同的队列获得公平的调度机会，从总体上均衡各个流的延迟。

​ ▪短报文和长报文获得公平的调度：如果不同队列间同时存在多个长报文和短报文等待发送，让短报文优先获得调度，从而在总体上减少各个流的报文间的抖动。

​ ▪从统计上看，权重越小，所分得的带宽越少。权重越大，所分得的带宽越多。

​ 缺点：低时延业务仍得不到及时调度；无法实现用户自定义分类规则。

​
