1. 外部中断/事件控制器

2. 硬件设计

3. 软件设计

3.1. CubeMX设置

 3.2. 软件设计

4. 实验现象

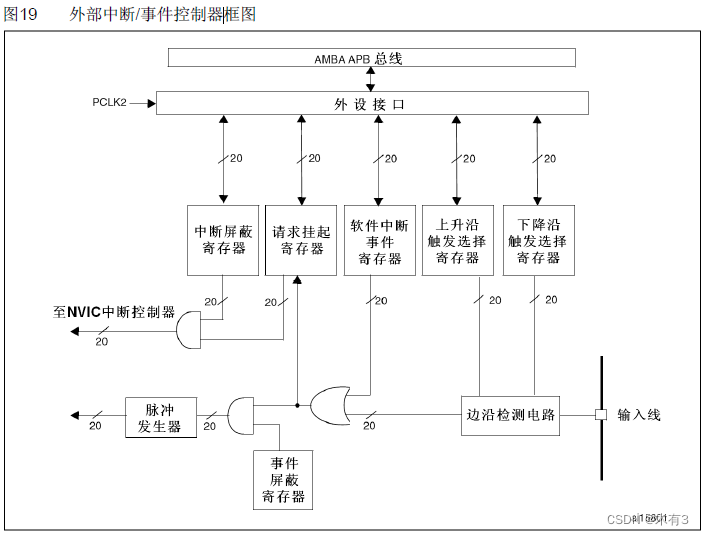

1. 外部中断/事件控制器

边沿检测电路判断上升沿或下降沿，如果发生上升沿或下降沿则为1。

软件中断事件寄存器也可以产生软件中断事件。

请求挂起寄存器可以挂起中断请求。

中断屏蔽寄存器：需要开启时，才可以产生中断。

NVIC中断控制器：需要开启才能产生中断。

2. 硬件设计

PC13连接KEY，PB1连接LED，按下按键时，PB1翻转电平。

3. 软件设计

3.1. CubeMX设置

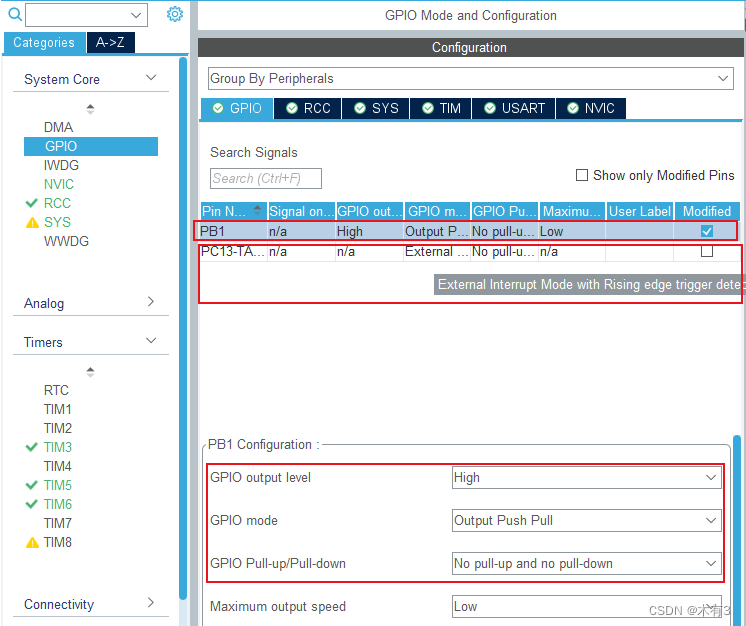

分别打开PC13的外部中断输入，PB1的输出：

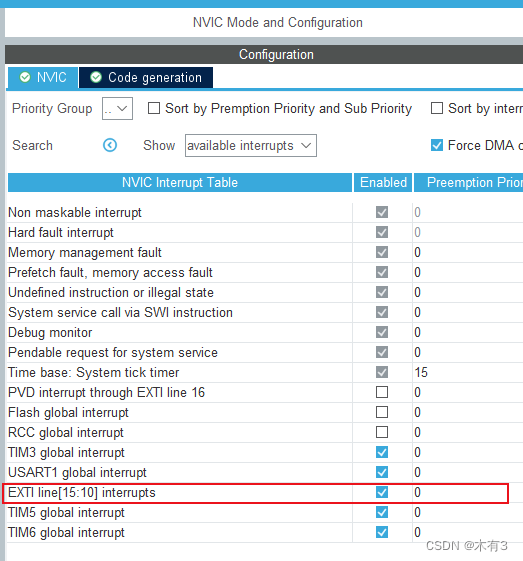

 开启中断输入，生成代码：

 3.2. 软件设计

在gpio.c中增加外部中断回调函数即可：

//gpio.c

/* USER CODE BEGIN 2 */
/**
  * @brief  EXTI line detection callbacks.
  * @param  GPIO_Pin: Specifies the pins connected EXTI line
  * @retval None
  */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
  if(GPIO_Pin==GPIO_PIN_13)
	{
		HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_1);
	}
}
/* USER CODE END 2 */

4. 实验现象

按下按键，可以看到LED亮或灭。
