1.输入时域数据建模

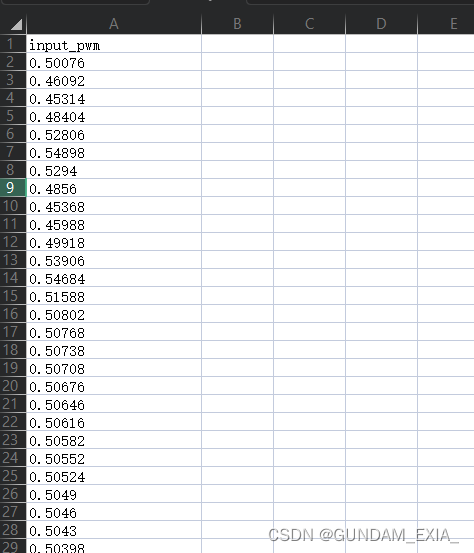

1. 将输入输出数据分别保存在两个excel文件中，并以数值矩阵导入到工作空间：

2. 选择系统辨识app

注意是Matlab主页（编辑器）界面的APP菜单栏搜索，而不是Simulink

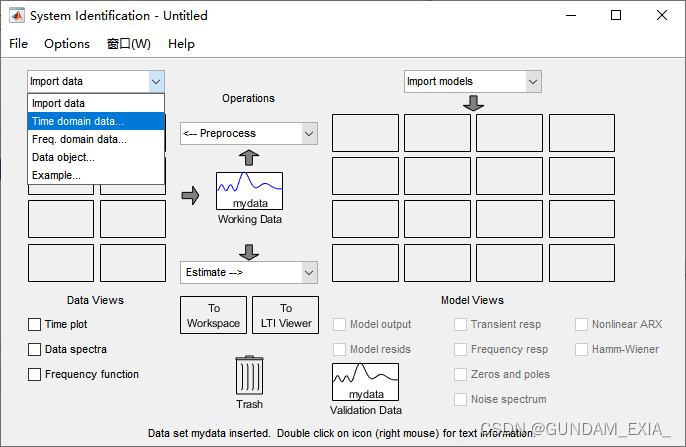

import data->time domain data

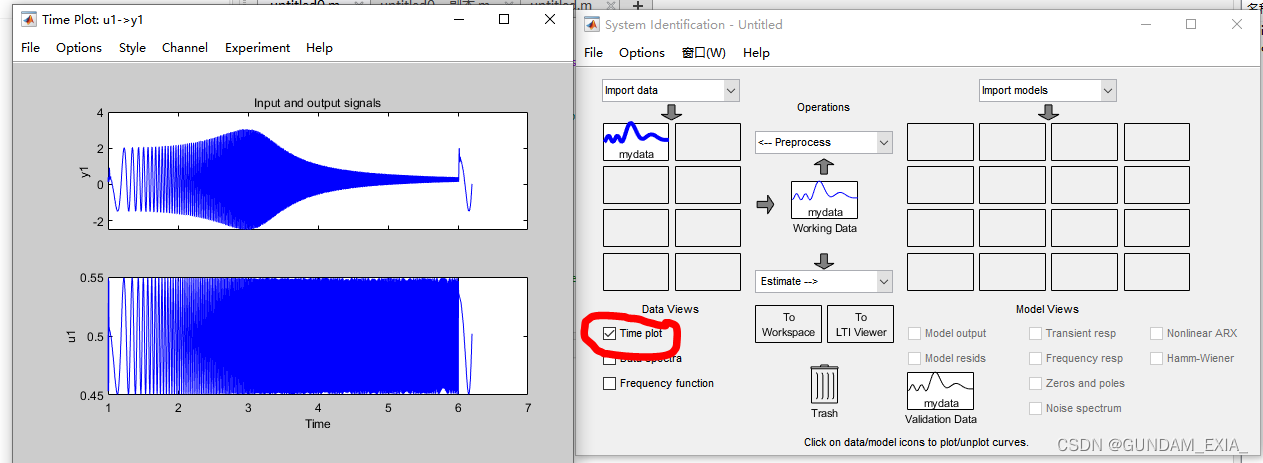

点击time plot可以查看输入输出曲线：

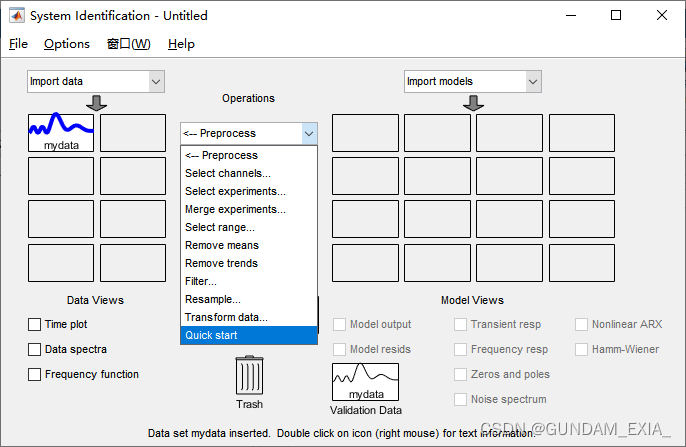

operation选择 Quick start：

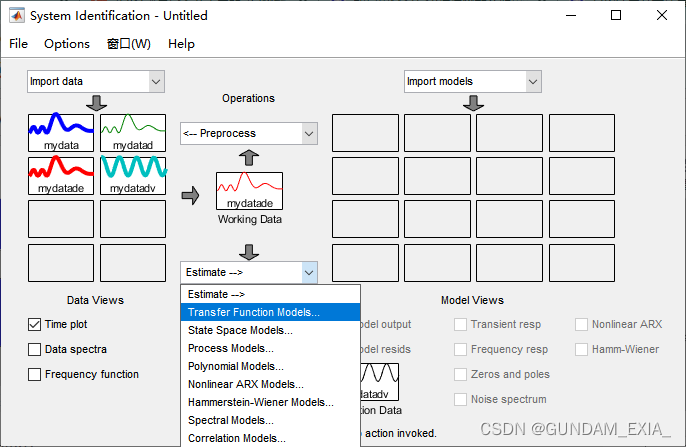

estimate选择传递函数模型：

选择零极点个数，再点击estimate：

之后即可得到模型，双击可查看传递函数：

拖动tf1到“To workspace”矩形框中，即可将上述传递函数添加到工作空间：

2.输入频域数据（Bode图）建模

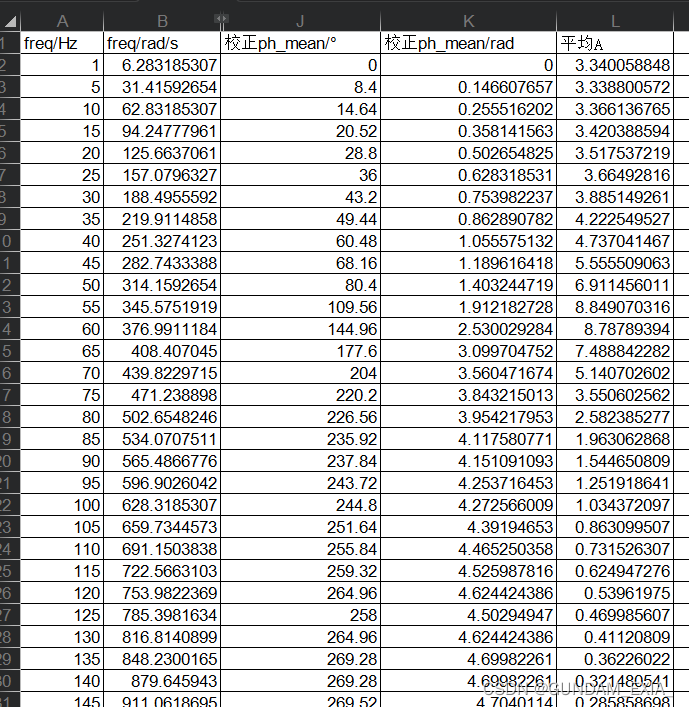

2.1 准备好扫频数据

2.2 打开System Identification APP

选择Freq domain data:

选择FRD Amplitude and Phase,并导入三组工作区变量，注意频率单位rad/s，相位单位rad，再点击import：
