bug: tab 标签页界面切换导致echarts图表默认宽度100px的问题
最近在bootstrap中使用echarts，本来在一个页面显示全部图表时是正常的。

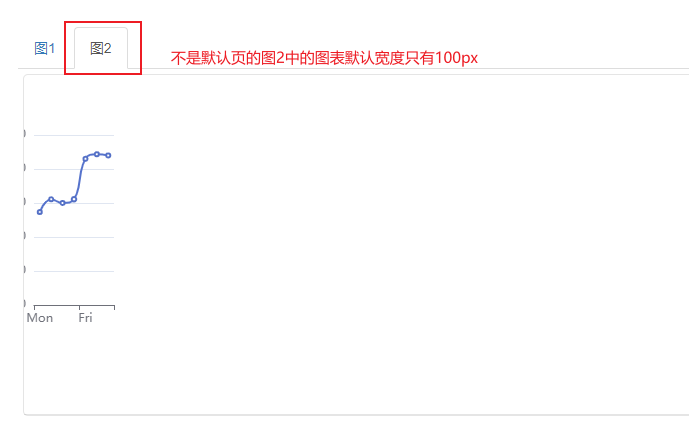

后面使用tab标签页界面切换不同表格时碰到的一个echarts bug，tab切换时，默认页显示的图表没有委托，但echarts图表默认隐藏的时候，渲染的默认宽度是100px。
问题原因：tab标签导致图表元素设置了display:none 属性值。
解决方法：在对应的 tab-pane 元素添加 display: block 样式
<div class="tab-pane fade" id="chart2" style="display: block;">
例子
<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8">
<title>echart图表</title>
<link rel="stylesheet" href="https://cdn.staticfile.org/twitter-bootstrap/3.3.7/css/bootstrap.min.css">
<script src="https://cdn.staticfile.org/jquery/2.1.1/jquery.min.js"></script>
<script src="https://cdn.staticfile.org/twitter-bootstrap/3.3.7/js/bootstrap.min.js"></script>
<script src="https://fastly.jsdelivr.net/npm/echarts@5.3.3/dist/echarts.min.js"></script>
</head>
<body>
<div class="row" style="padding: 50px;">
<ul id="myTab" class="nav nav-tabs">
<!-- class="active" 表示默认显示页 -->
<li class="active"><a href="#chart1" data-toggle="tab">图1</a></li>
<li><a href="#chart2" data-toggle="tab">图2</a></li>
</ul>
<div id="myTabContent" class="tab-content">
<!-- 只能有一个active 选项内容，表示默认显示 -->
<div class="tab-pane fade in active" id="chart1">
<p>内容1 home</p>
<div class="row" style="border: 1px solid rgba(0, 0, 0, 0.1); border-radius: 5px;margin: 5px;">
<div style="width: 100%;height: 340px; border-bottom: 1px solid rgba(0, 0, 0, 0.1);">
<div id="mychart_0" style="width: 100%;height: 300px;"></div>
</div>
</div>
</div>
<div class="tab-pane fade" id="chart2" style="display: block;">
<div class="row" style="border: 1px solid rgba(0, 0, 0, 0.1); border-radius: 5px;margin: 5px;">
<div style="width: 100%;height: 340px; border-bottom: 1px solid rgba(0, 0, 0, 0.1);">
<div id="mychart_1" style="width: 100%;height: 300px;"></div>
</div>
</div>
</div>
</div>
</div>
<script type="text/javascript">
function create_chart(elemnet_id) {
var dom = document.getElementById(elemnet_id);
var myChart = echarts.init(dom, null, {
renderer: 'canvas',
useDirtyRect: false
});
var option;
option = {
xAxis: {
type: 'category',
data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
},
yAxis: {
type: 'value'
},
series: [
{
data: [820, 932, 901, 934, 1290, 1330, 1320],
type: 'line',
smooth: true
}
]
};
if (option && typeof option === 'object') {
myChart.setOption(option);
}
window.addEventListener('resize', myChart.resize);
}
create_chart('mychart_0')
create_chart("mychart_1")
</script>
</body>
</html>
参考
Echarts图表宽度变成100px，让图表宽度随着父元素自动适应，Vue实时监听宽度的变化，这可能是史上最好的解决方案！ - 腾讯云开发者社区-腾讯云 (tencent.com)
