100V输出12V/10A，5V/3.1ADC-DC异步降压芯片AH8673是一款支持宽电压输入的开关降压型DC-DC控制器，最高输入电压可超过150V，AH8673具有低待机功耗、 高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可高达10A以上。
AH8673 同时 支持输出恒压和输出恒流功能。通过设置CS 电阻可设置输出恒流值。通过设置 FB1
、 FB2 引脚的分压电阻可设置输出恒压值。
AH8673 采用固定频率的 PWM 控制 方式，典型为140KHz 。轻载时会自动降低开关频率以获得高的
转换效率。
100V输出12V/10A，5V/3.1ADC-DC异步降压芯片内部集成软启动以及过温保护电路 ,输出短路保护，限流保护等功能，提高系统可靠性。
100V output 12V / 10A, 5V / 3.1adc-dc asynchronous step-down chip integrates soft start and over temperature protection circuit, output short-circuit protection, current limit protection and other functions to improve system reliability.
特点
宽输入电压范围： 8V~150V
输出电压从 5V 到 30V 可调
支持输出恒压恒流
支持输出 12V/10A ， 5V/3.1A
高效率：可高达 96%
工作频率： 140KHz
低待机功耗
内置过温保护
内置软启动
内置输出短路保护

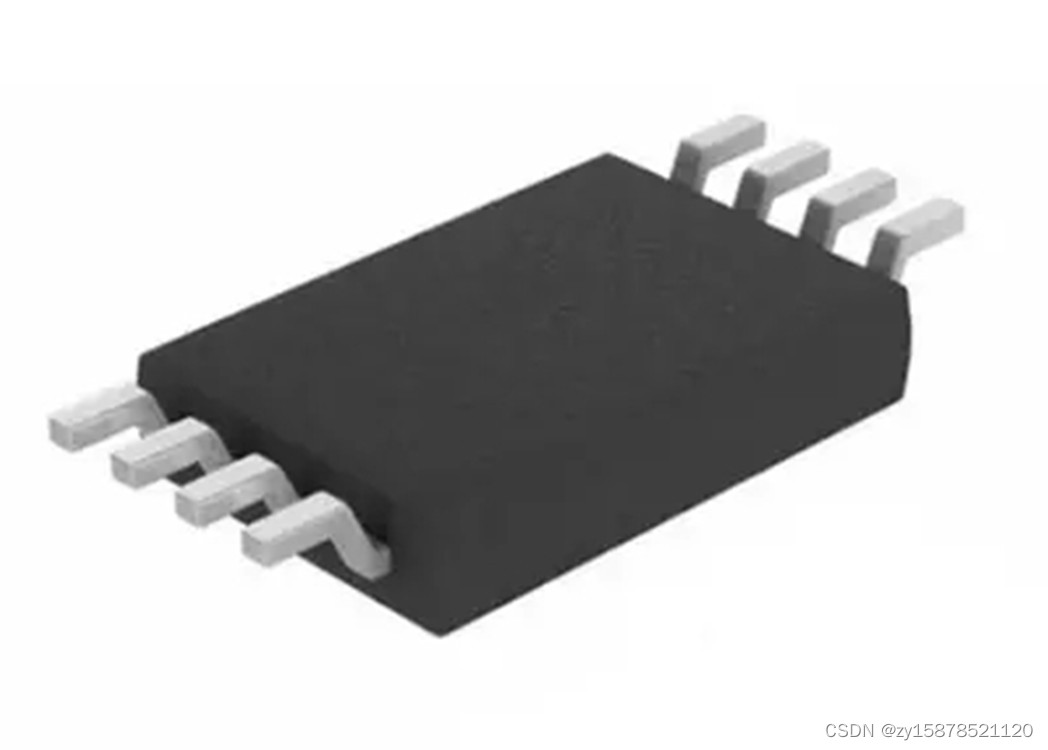

AH8673 采用 SOP8 封装
应用：
车充、电池充电
恒压源
电动汽车、电动自行车、电瓶车
扭扭车、卡车
MOS 管选择：
首先要考虑 MOS 管的耐压 , 一般要求 MOS 管的耐压高过最大输入电压的 1.2-1.5 倍以上。
此外 , MOS 管的导通电阻 RDSON 要小， RDSON 越小 , 损耗在 MOS 管上的功率也越小 , 系统转
换效率就越高。然而 RDSON 并非越小越好 , 因为另外一方面还需考虑 MOS 管的节电容 , 节电
容过大则会导致开关损耗加大从而降低转换效率。需综合评估折衷 RDSON 和节电容以获得
高的转换效率。
