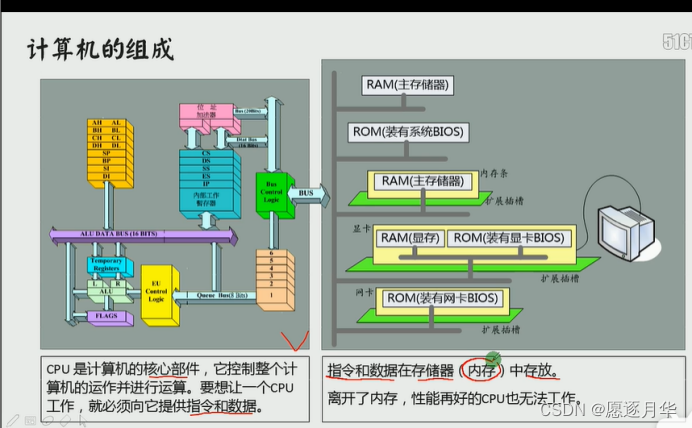

汇编
在这里插入图片描述

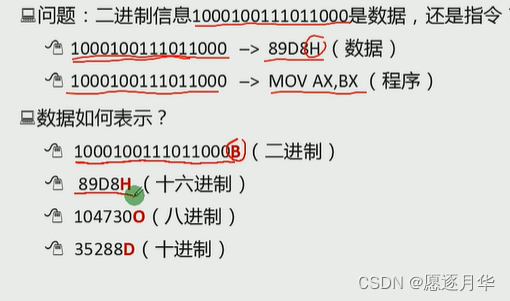

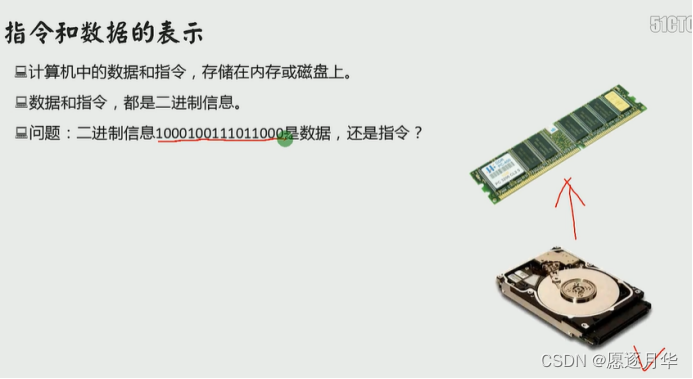

指令和数据的表示

在这里插入图片描述

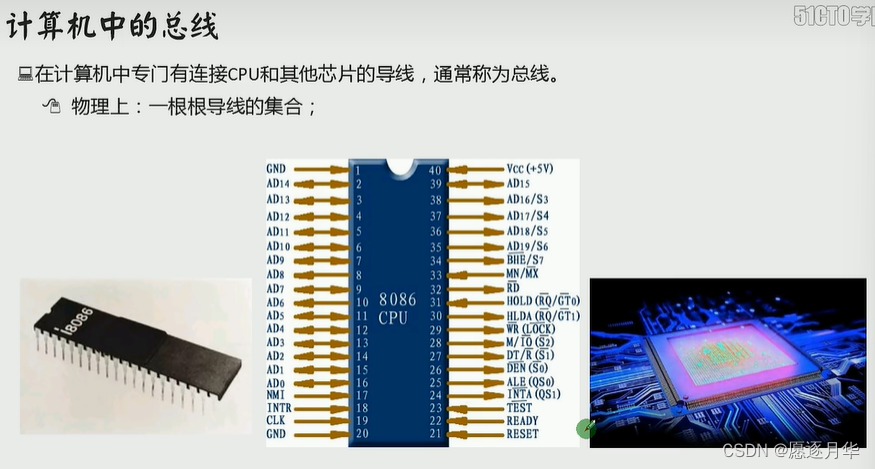

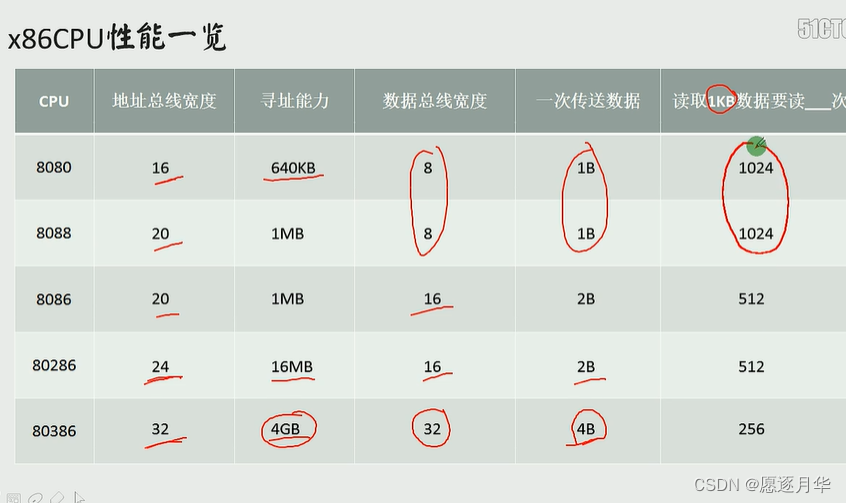

总线
地址总线 - 寻址能力
数据总线 - 数据传送能力
控制总线 - 多少种控制 - 控制能力

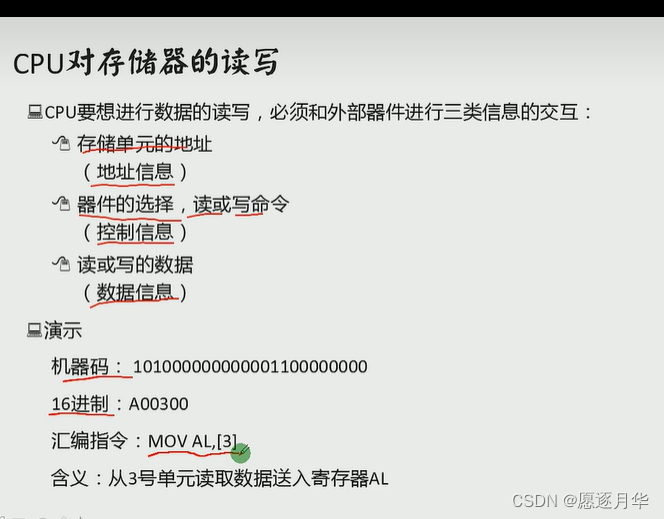

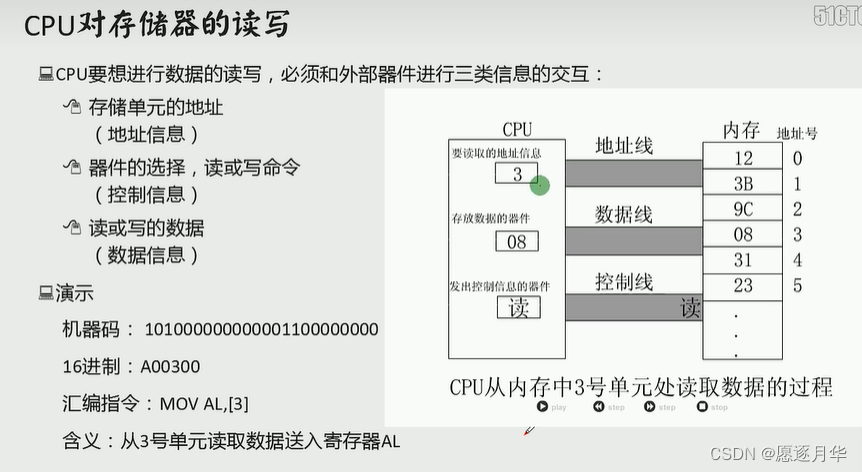

cpu对存储器的读写

在这里插入图片描述

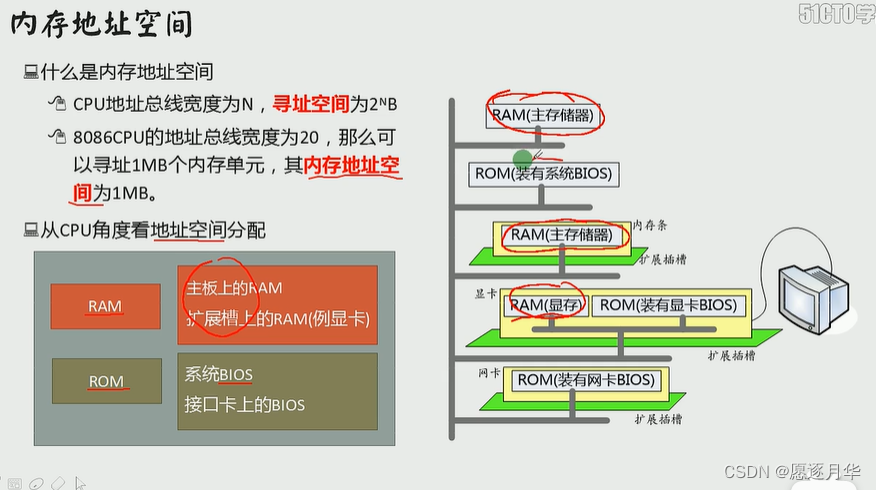

ram 有主板上的ram 扩展槽上的ram
内存条显卡上的ram
|主板上的ram | 扩展槽上的ram |
|- 内存条 -|- 显卡上的ram-|

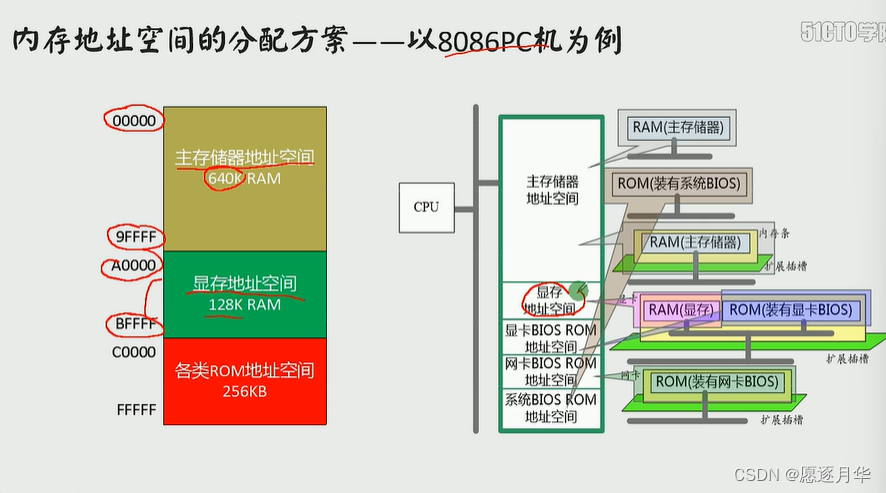

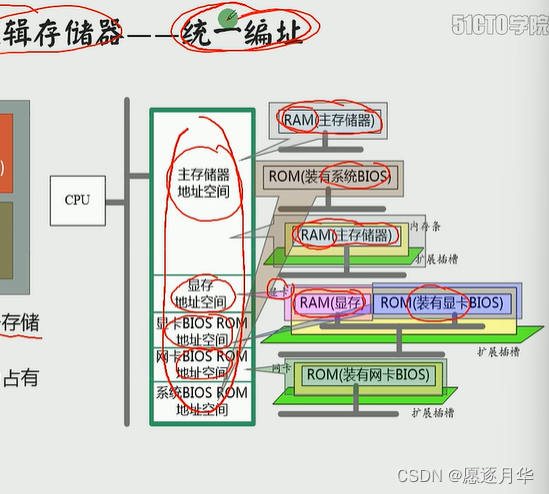

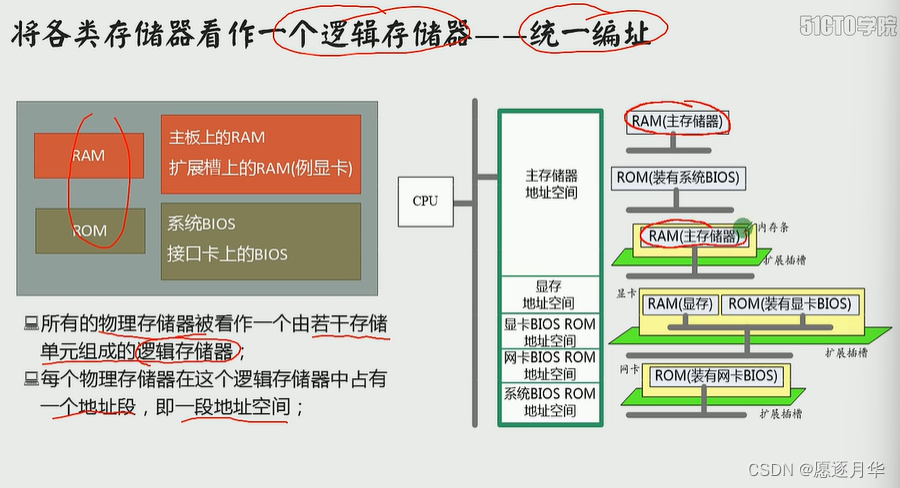

统一编写地址

在这里插入图片描述

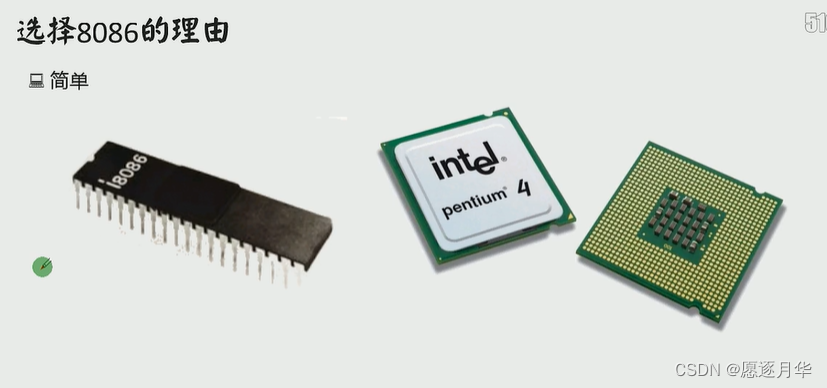

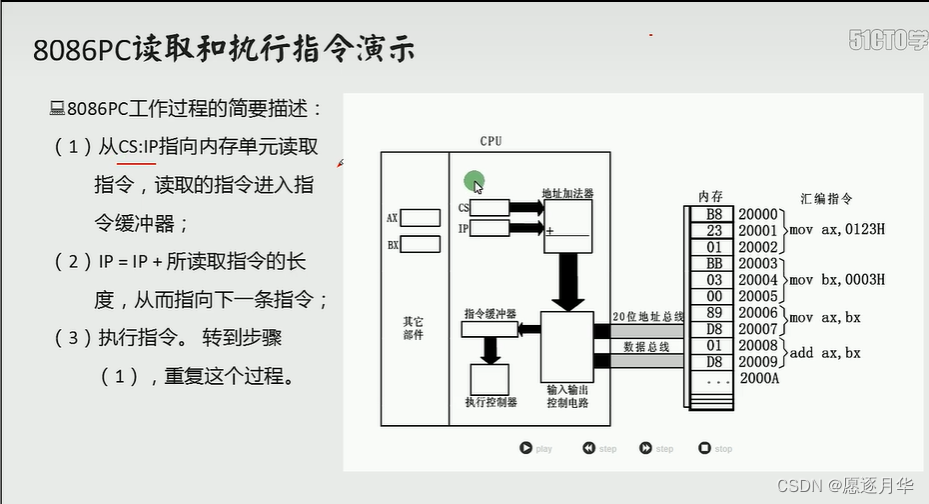

8086pc为例

在这里插入图片描述

ms dos
dos虚拟机

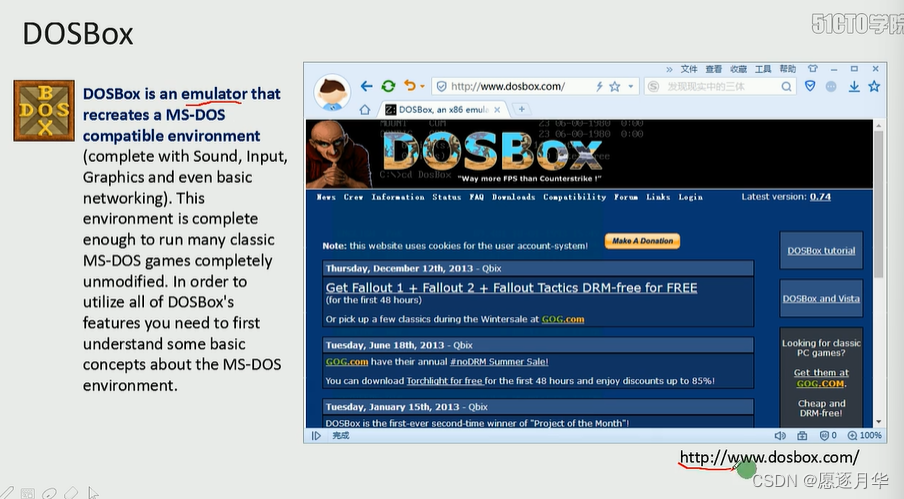

推荐 dos模拟器
在这里插入图片描述

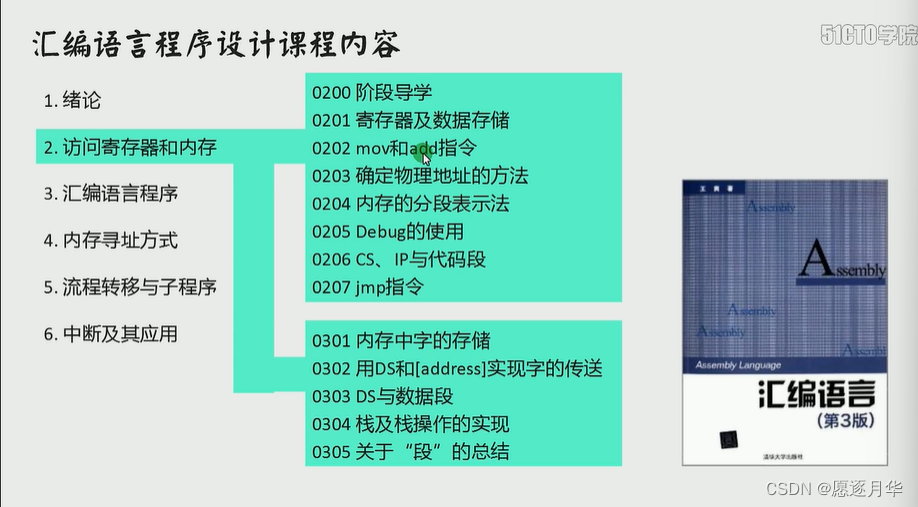

访问寄存器和内存

在这里插入图片描述

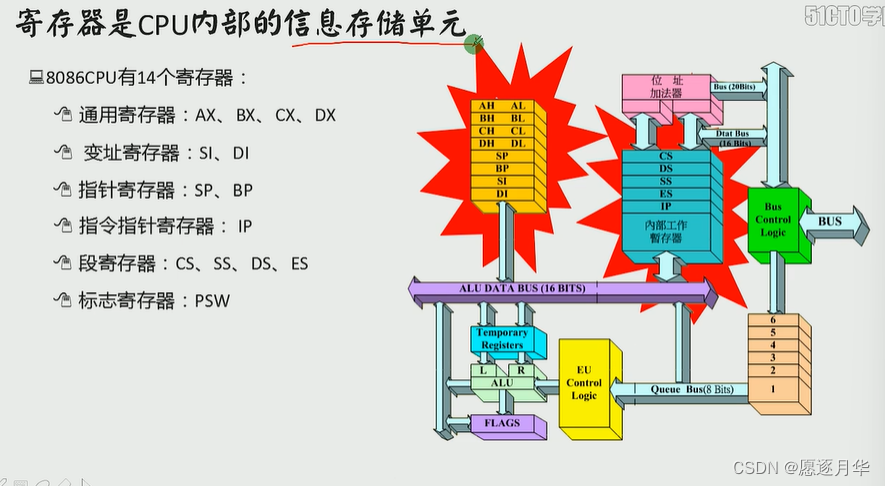

寄存器

在这里插入图片描述

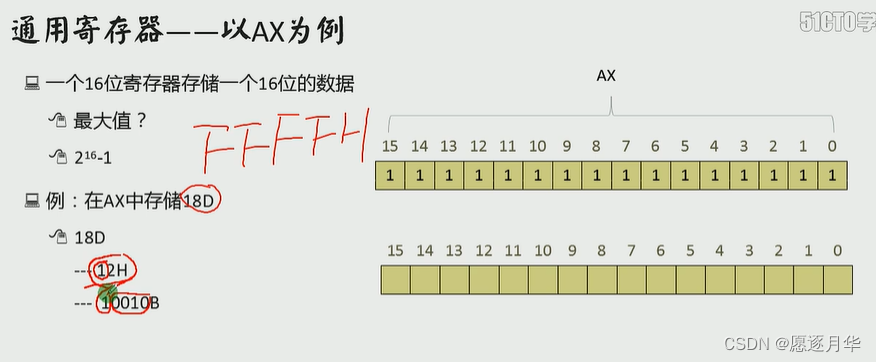

最大FFFF

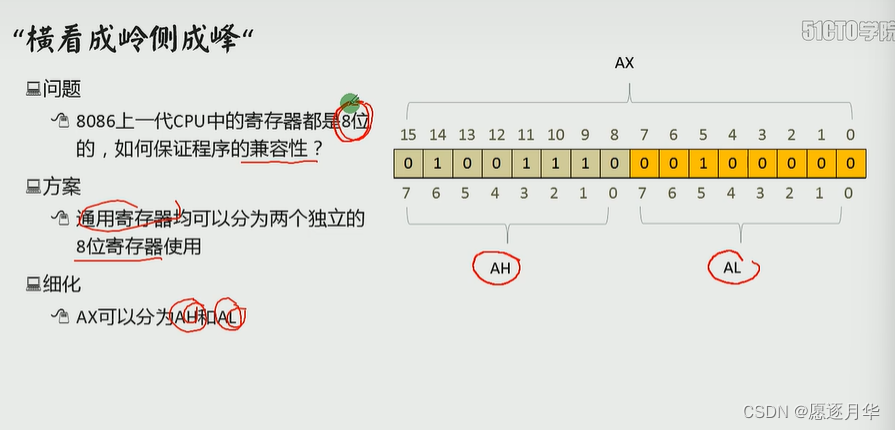

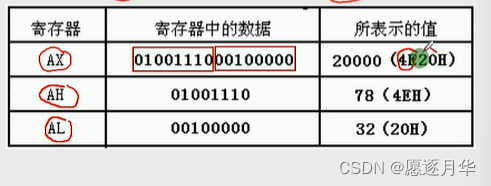

ax- ah al

在这里插入图片描述

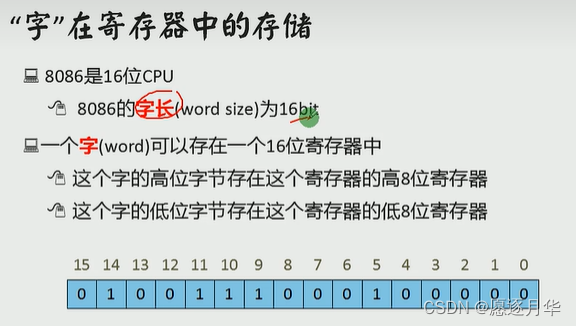

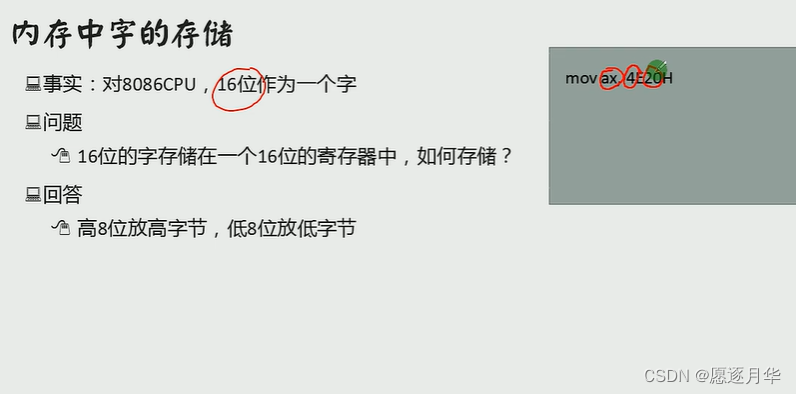

字长 -
字 word -16位

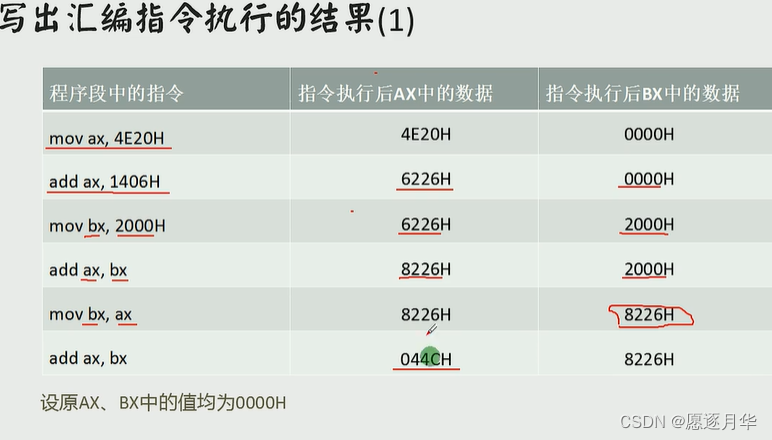

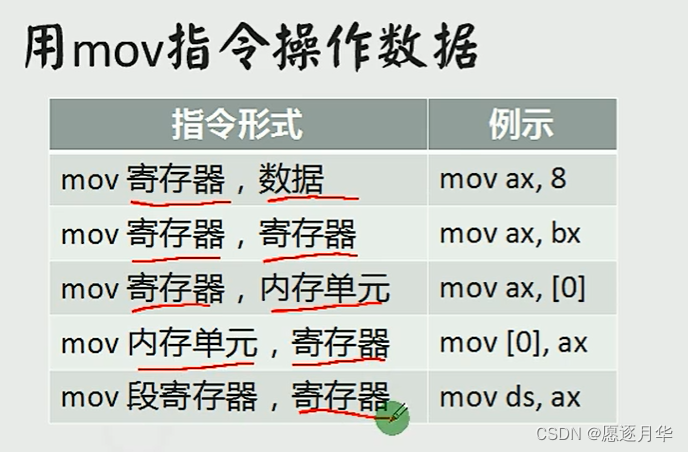

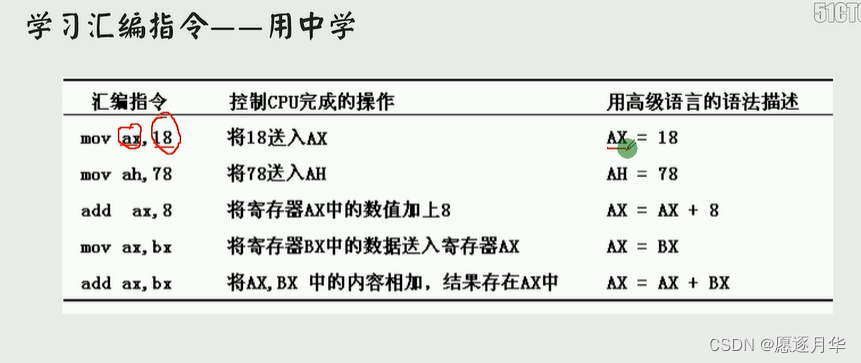

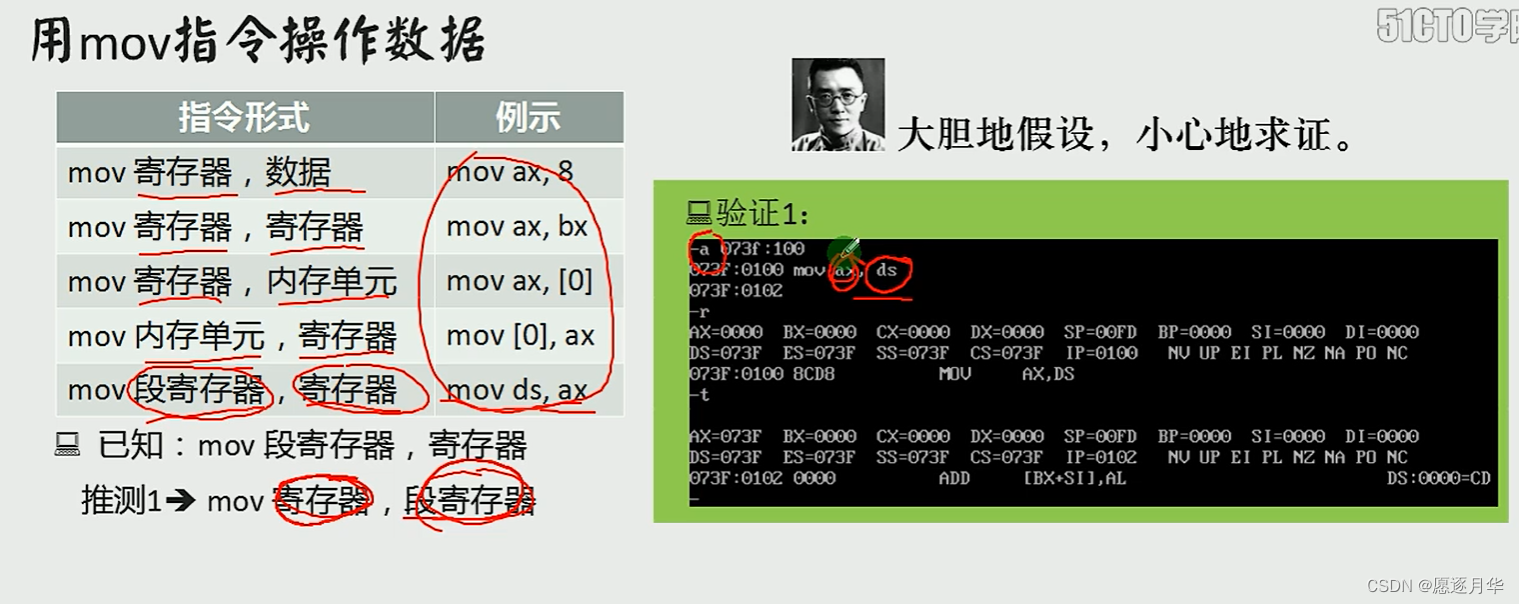

mov add

在这里插入图片描述
汇编不区分大小写

溢出问题

mov ah 0
…
在这里插入图片描述
八位加八位进位的话直接丢掉不会进到前面

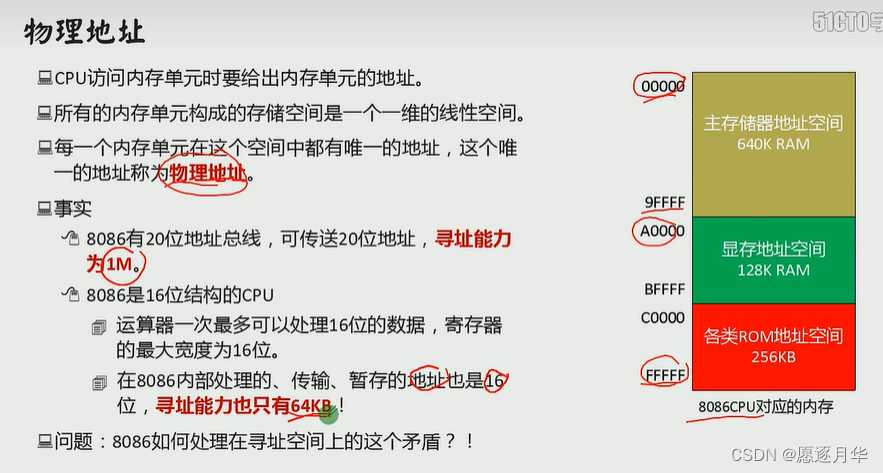

物理地址

在这里插入图片描述

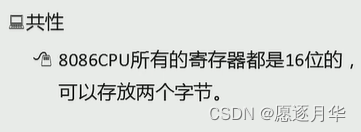

都是十六位寄存器那么他的内部存储暂存传输能力也就是16位 - 64KB

在这里插入图片描述

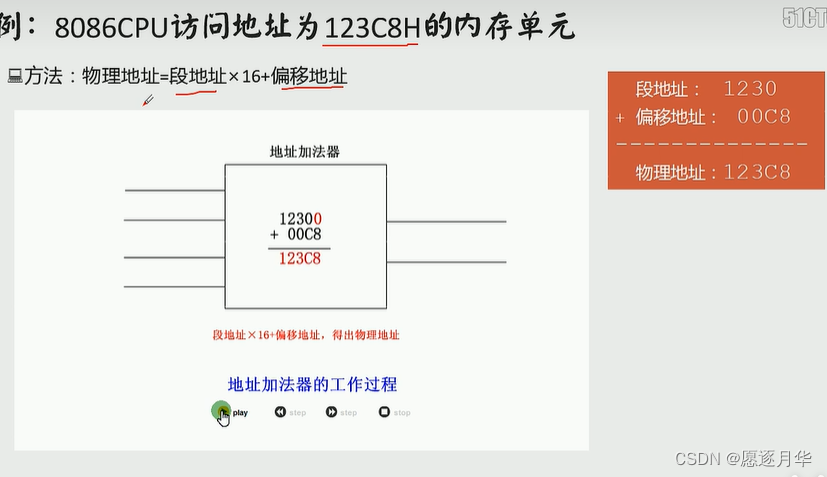

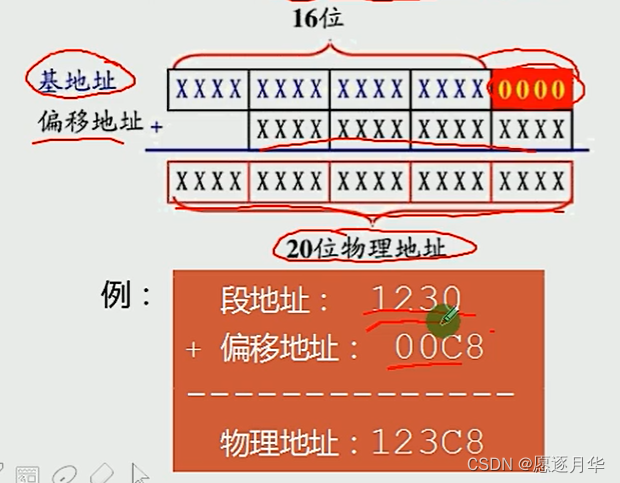

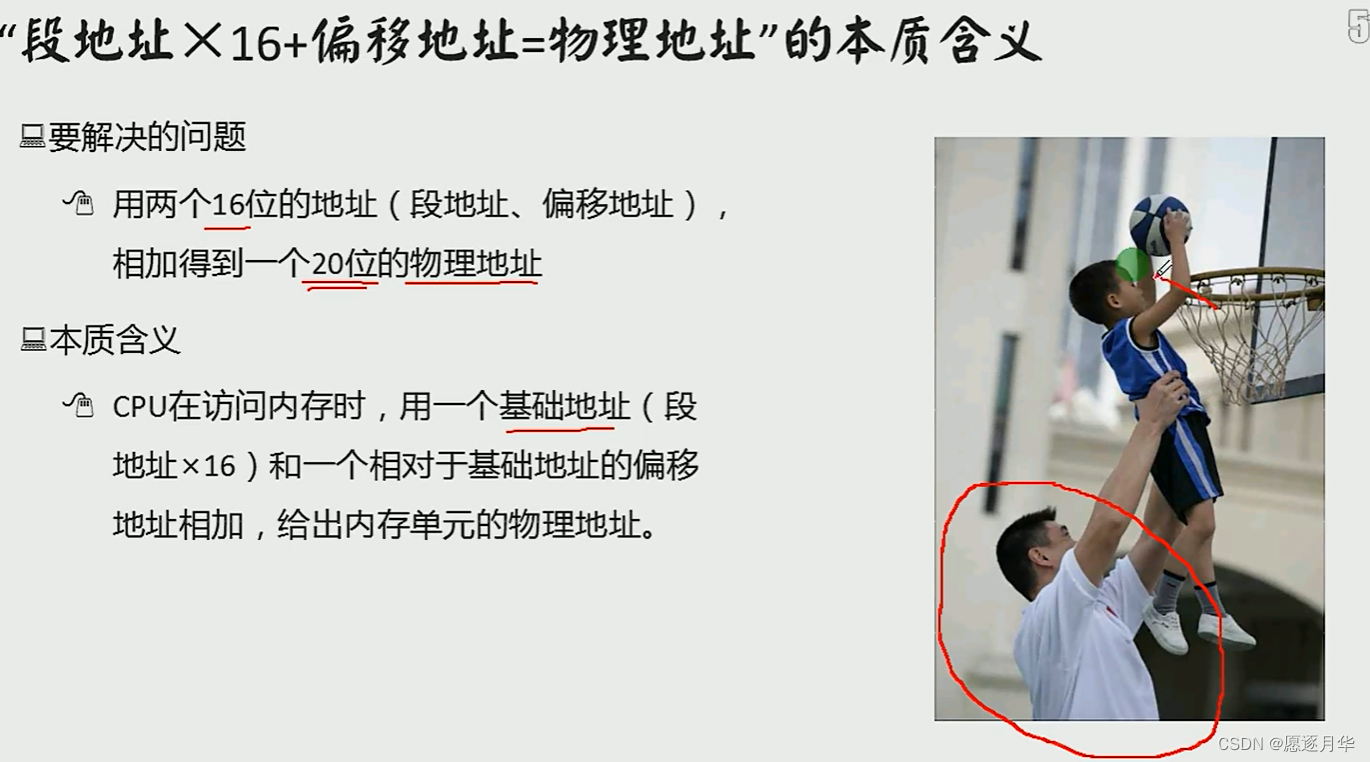

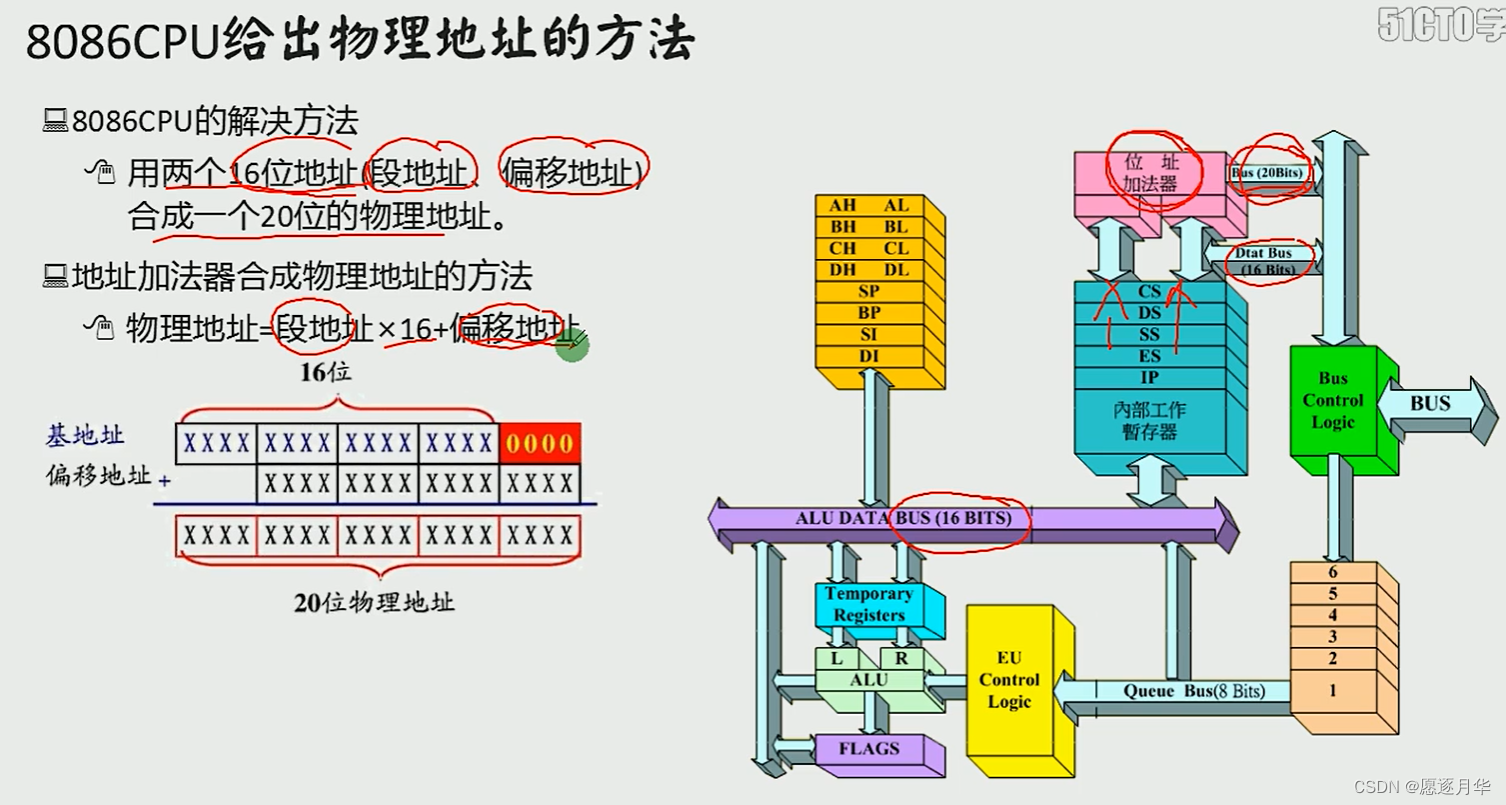

20位物理地址=段地址*16+偏移地址

在这里插入图片描述

在这里插入图片描述

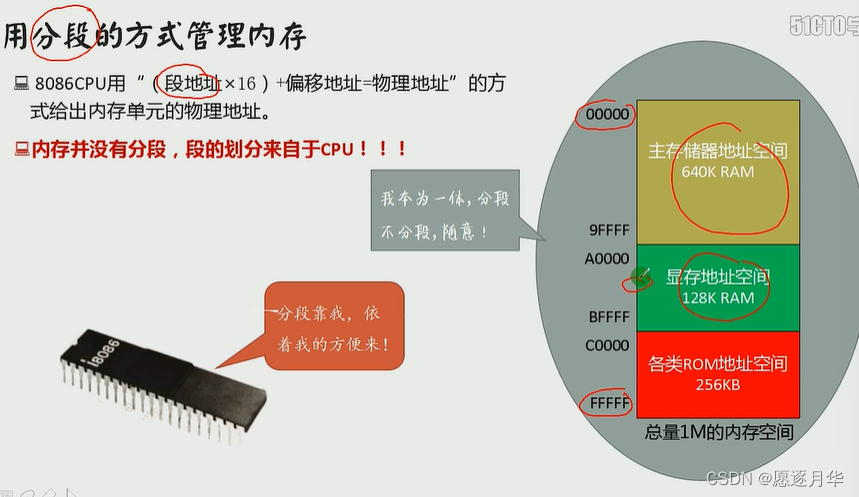

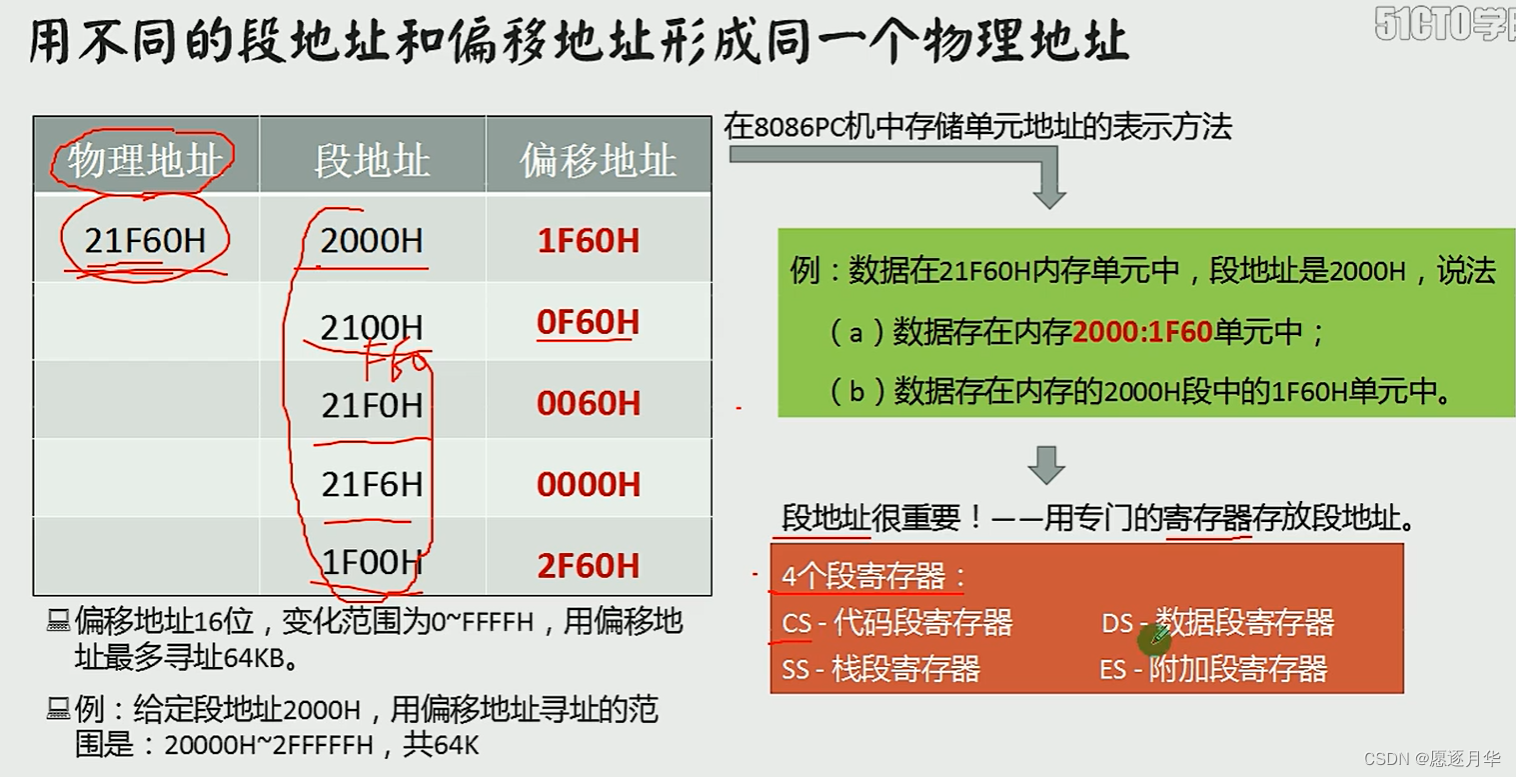

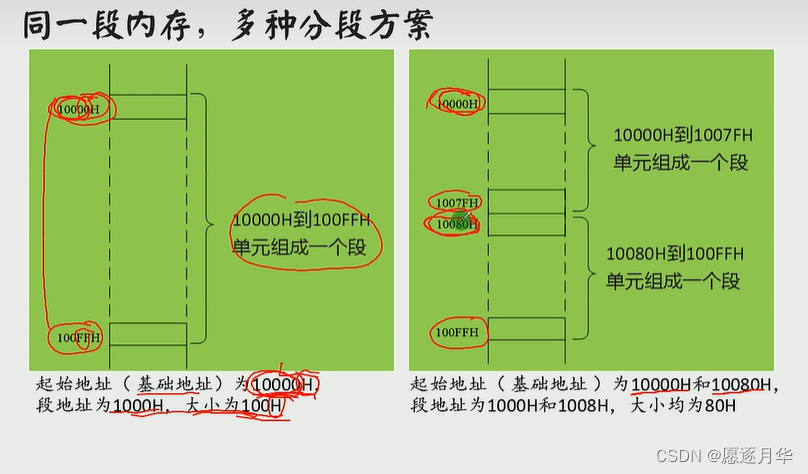

段地址–内存没有分段端的划分是cpu做的！！-他自己用的时候怎么分都行

在这里插入图片描述

在这里插入图片描述

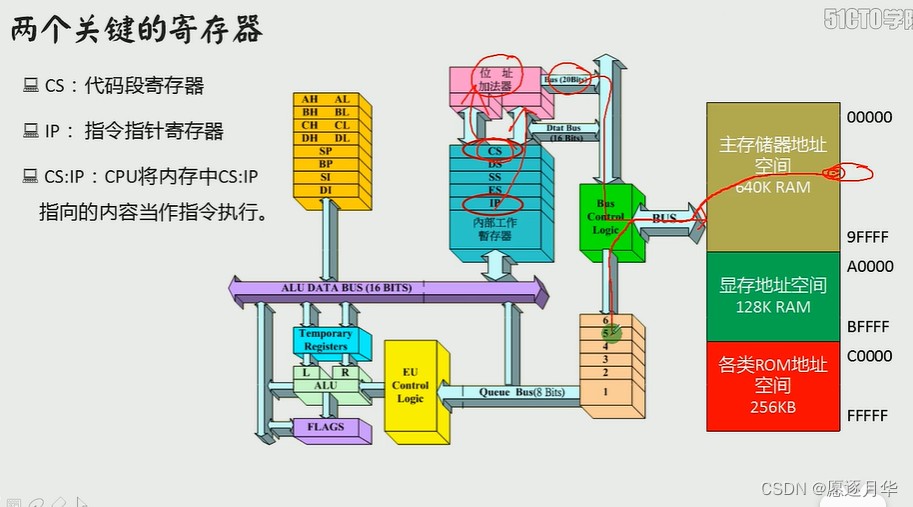

CS DS SS ES

中文名. 代码段寄存器. 外文名. Code Segment.
在CPU执行指令时，通过代码段寄存器（CS，Code Segment）和指令指针寄存器（
IP，Instruction Pointer）来确定要执行的下一条指令的内存地址。
在CPU中类似的寄存器有：
DS：是 Data Segment 的缩写，翻译为“数据段寄存器”；
SS：是 Stack Segment 的缩写，翻译为“堆栈段寄存器”；
ES：是 Extra Segment 的缩写，翻译为“附加段寄存器”。
在这里插入图片描述

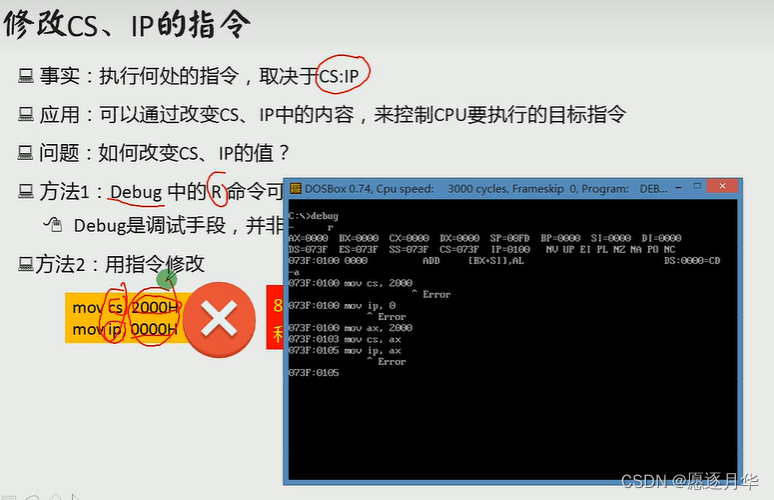

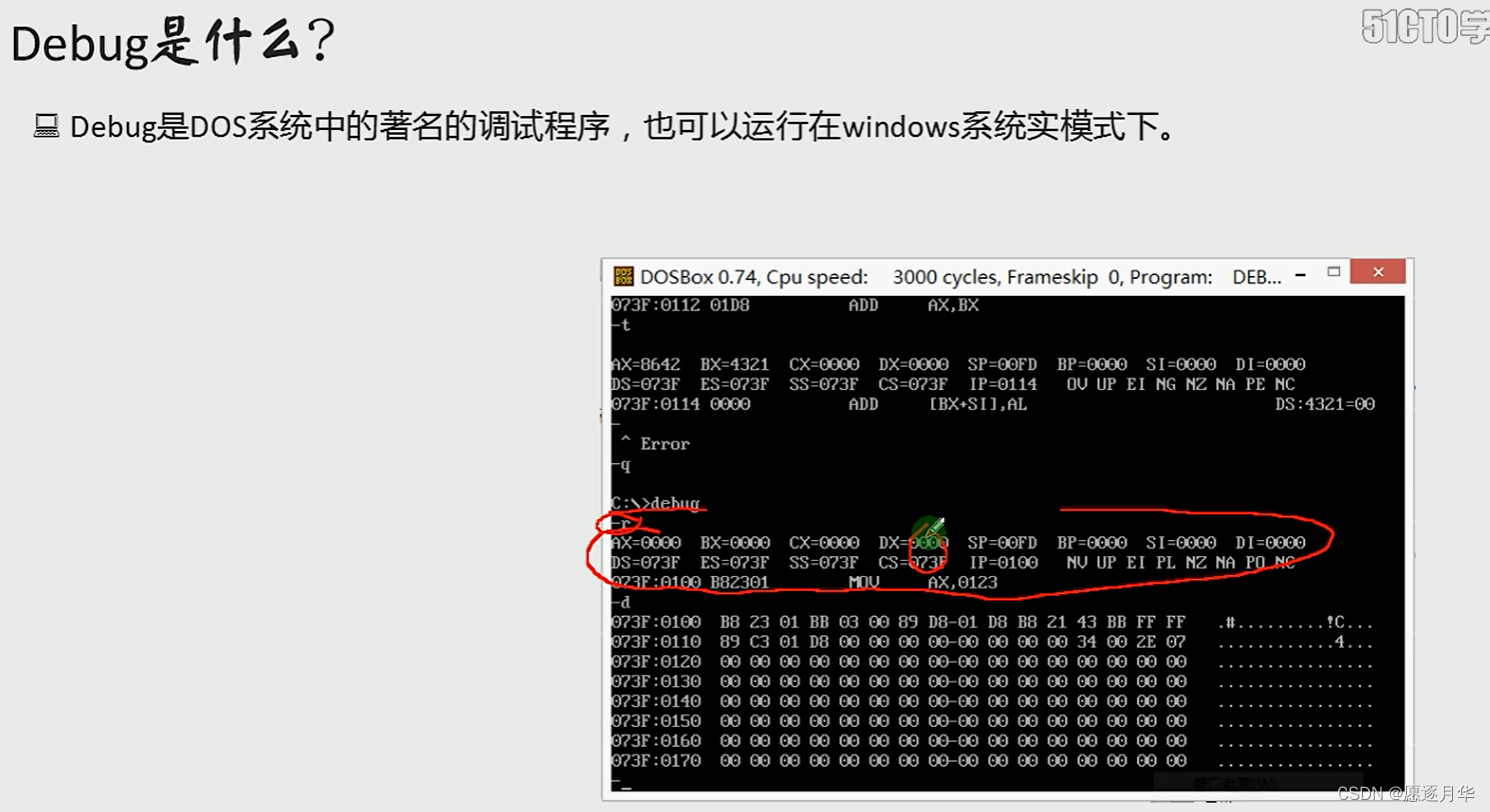

debug 调试程序看cpu各种寄存器

在这里插入图片描述

Debug 神仙

在这里插入图片描述

rax ffff改ax

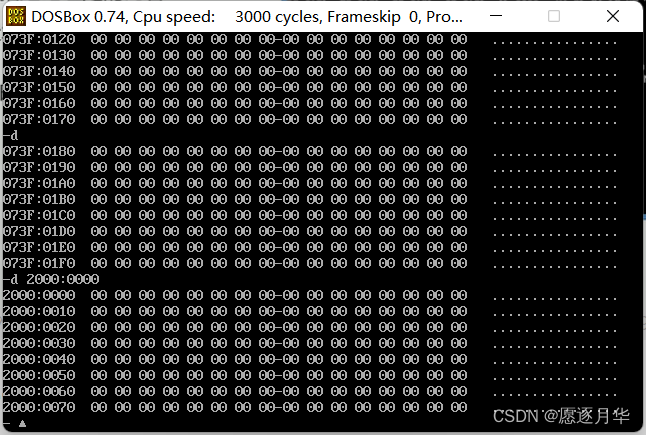

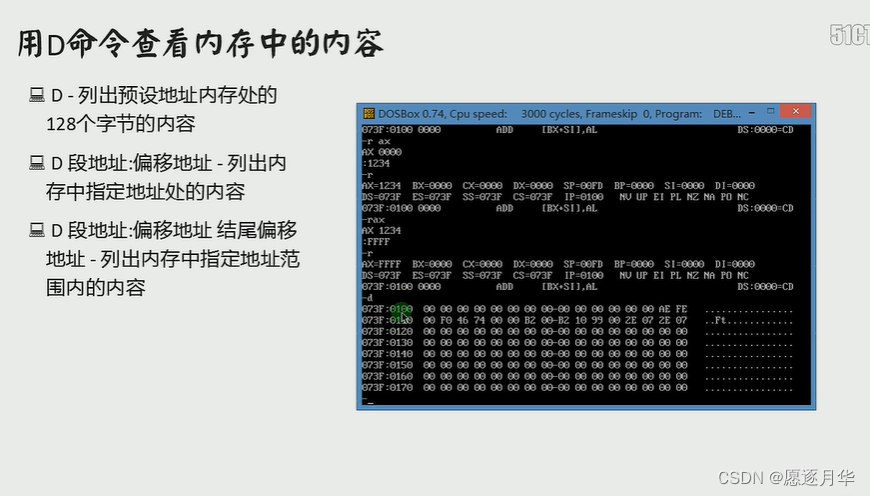

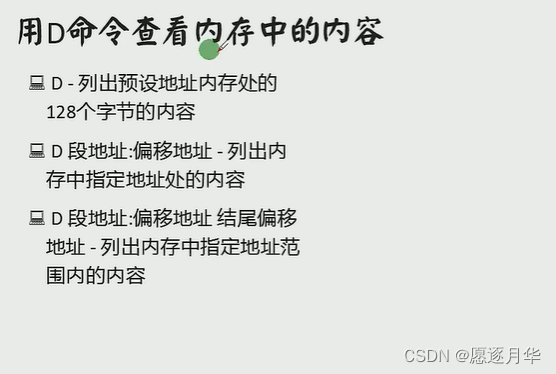

d
在这里插入图片描述

一行16B 一次列出128B

在这里插入图片描述

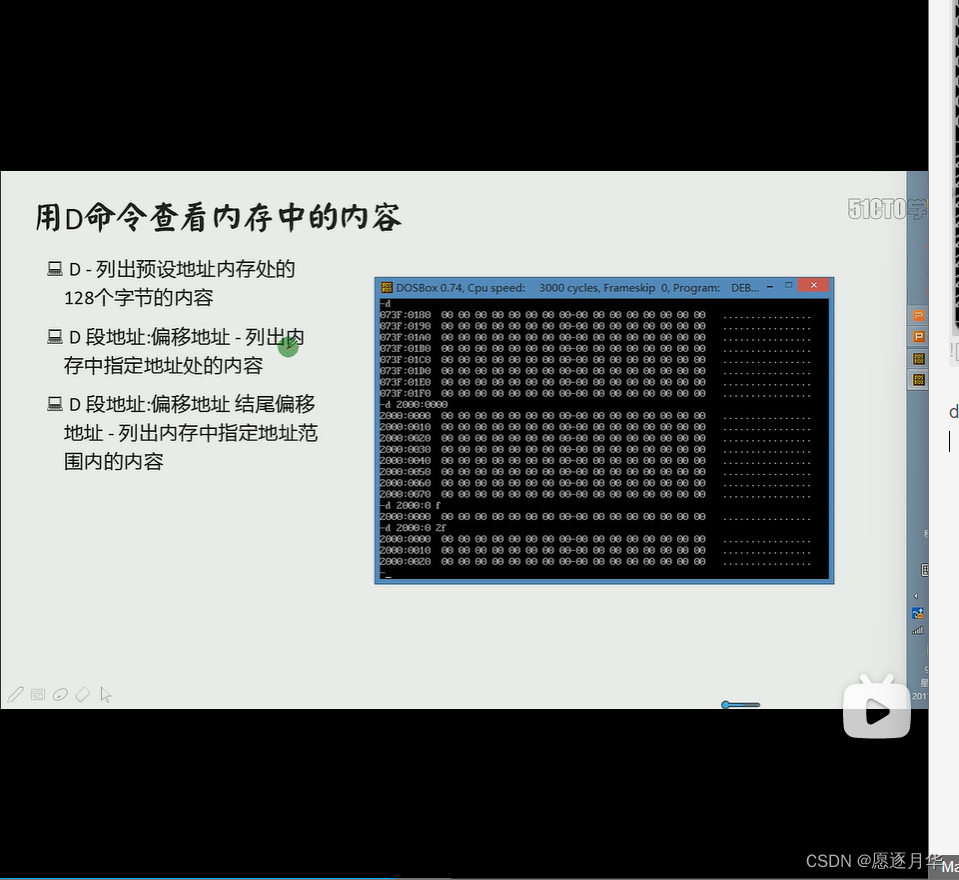

d 2000：0 2f 从0到2f

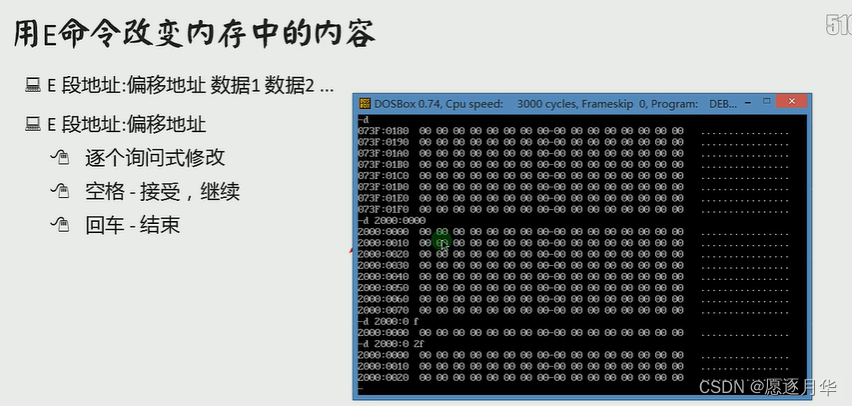

e改变内存neirong

在这里插入图片描述

e改变内存

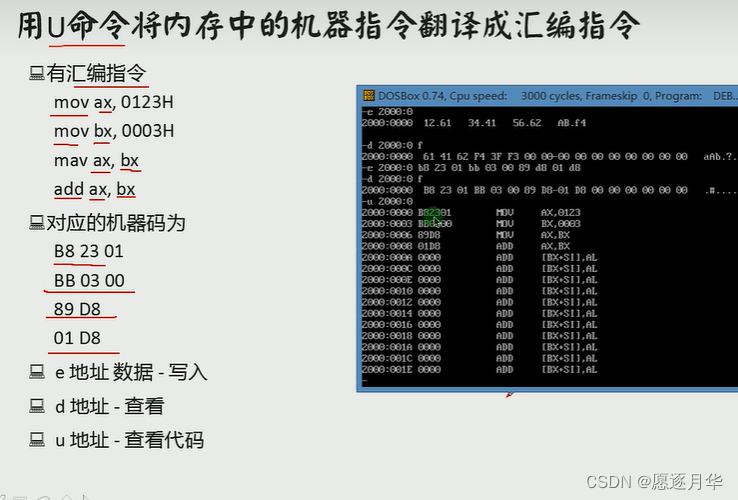

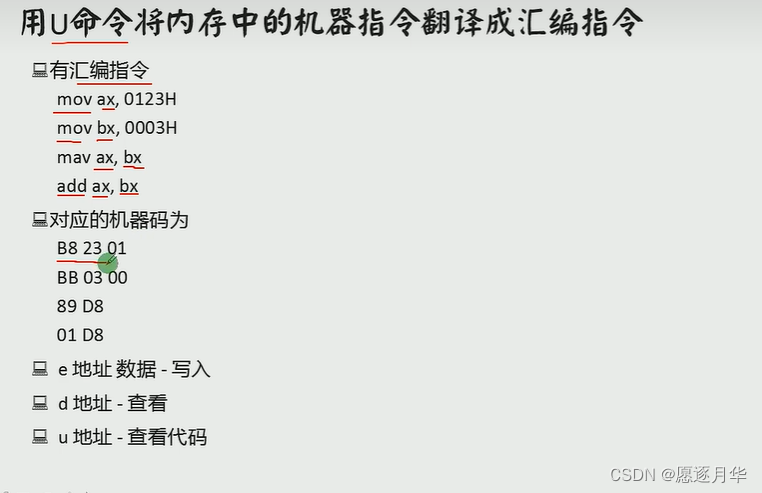

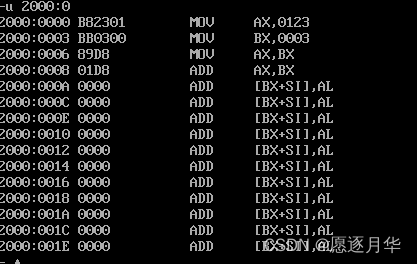

u 将内存中的机器指令翻译为汇编指令 u 地址

在这里插入图片描述

在这里插入图片描述

手写汇编@@@！！！

在这里插入图片描述

A 一汇编格式在内存中写入机器指令 -常用

在这里插入图片描述

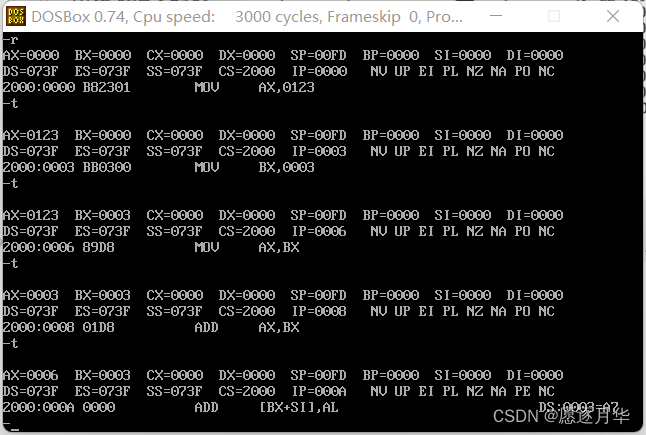

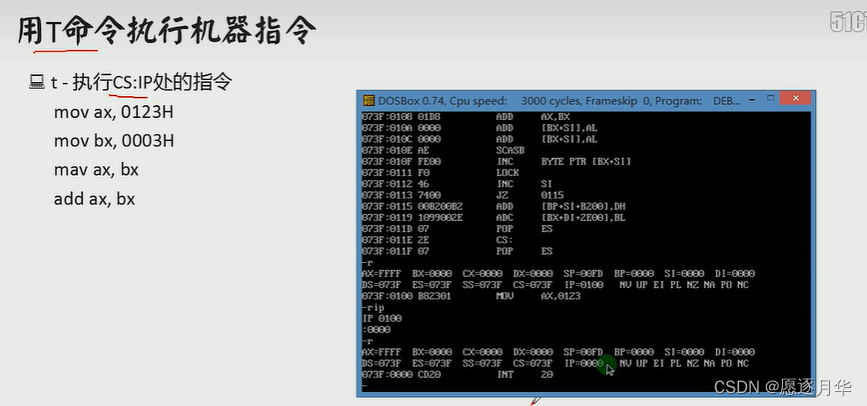

t执行cs：ip ；；；q退出debug

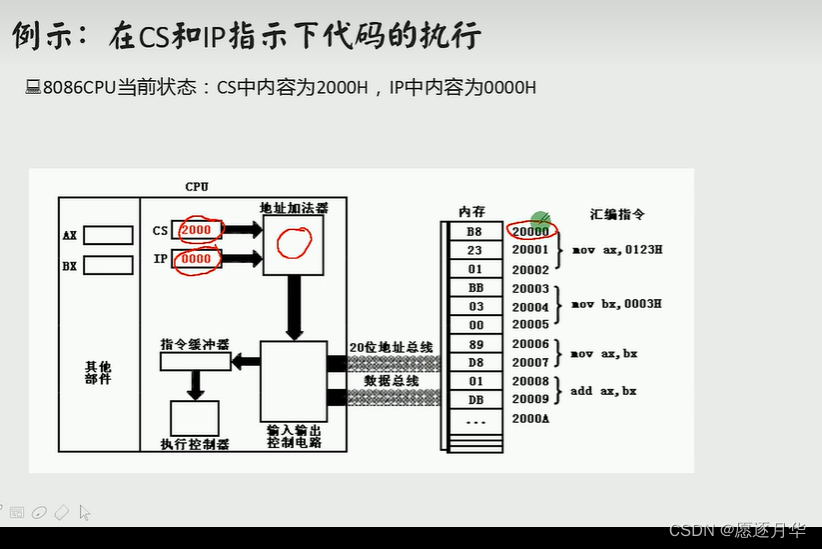

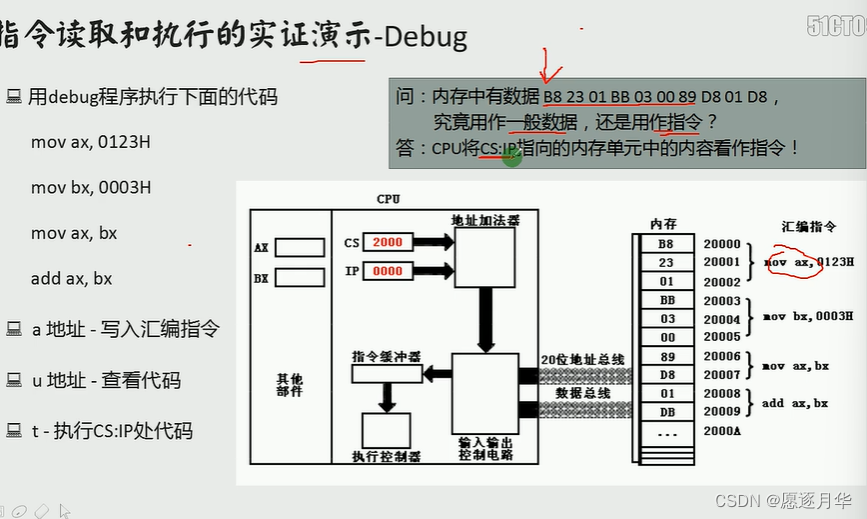

代码的执行

在这里插入图片描述

在这里插入图片描述

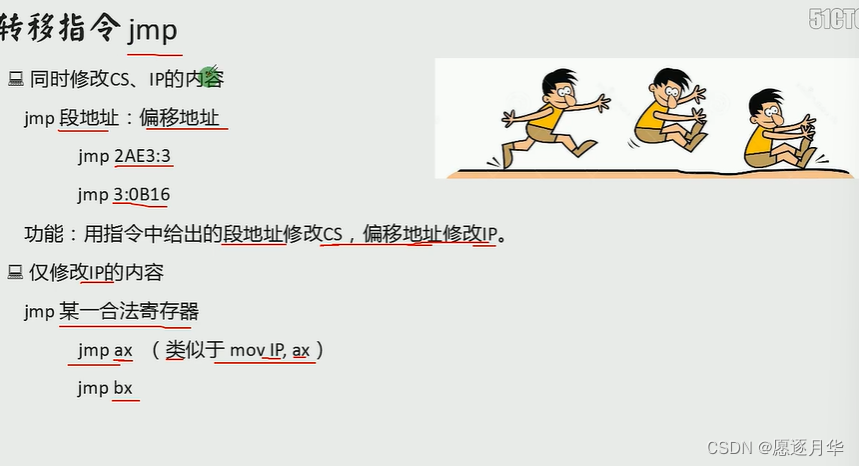

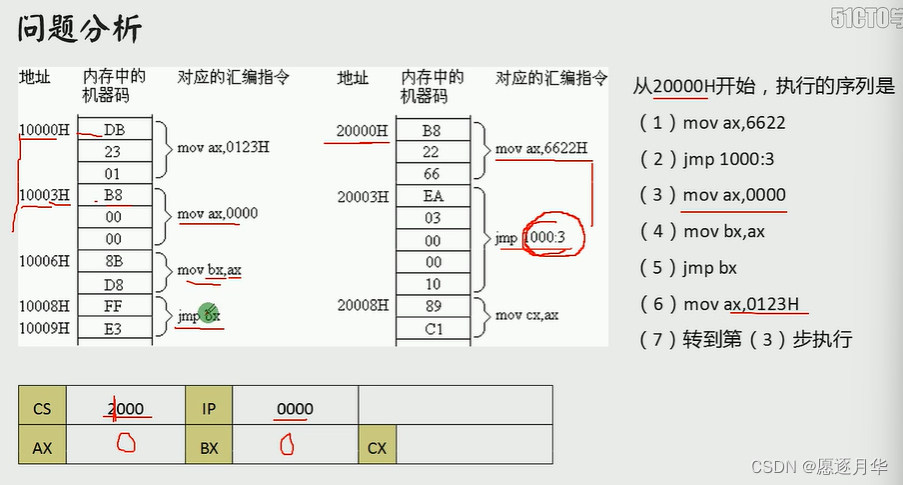

跳转指令jmp-用户不可能debug来做必须要有这个指令

在这里插入图片描述

jmp 3：0b16同时修改cs ip 也可只修改ip

在这里插入图片描述

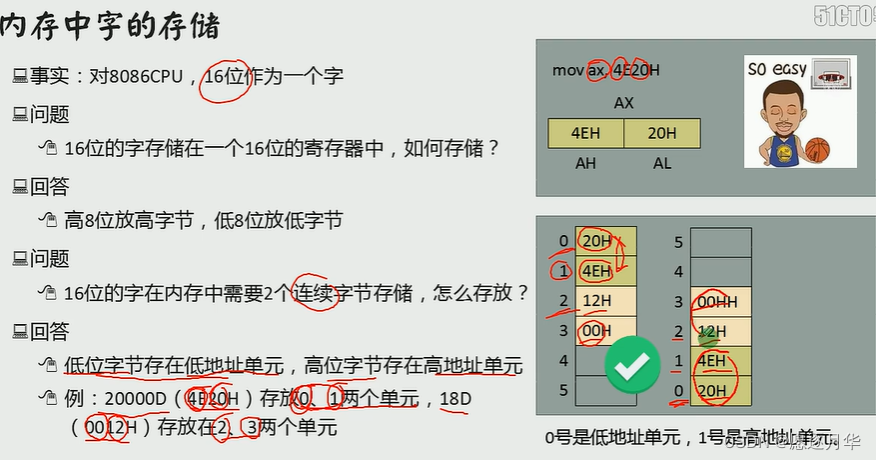

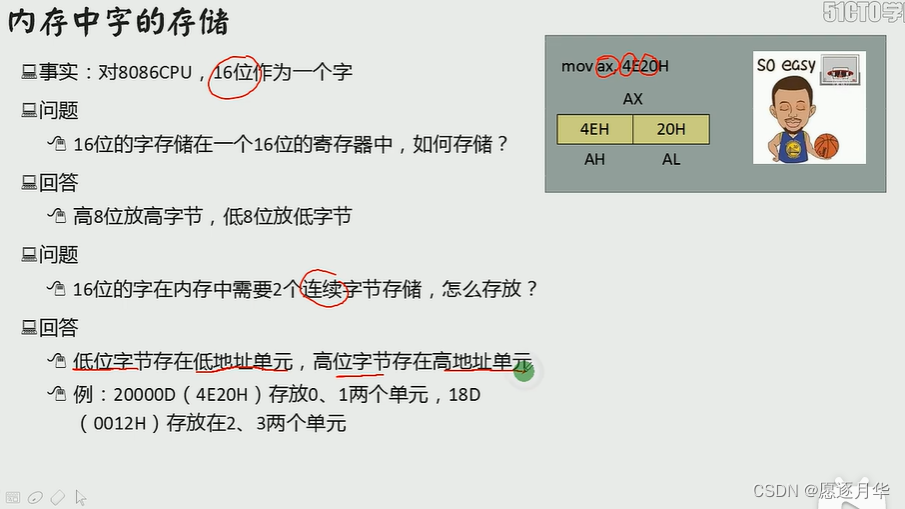

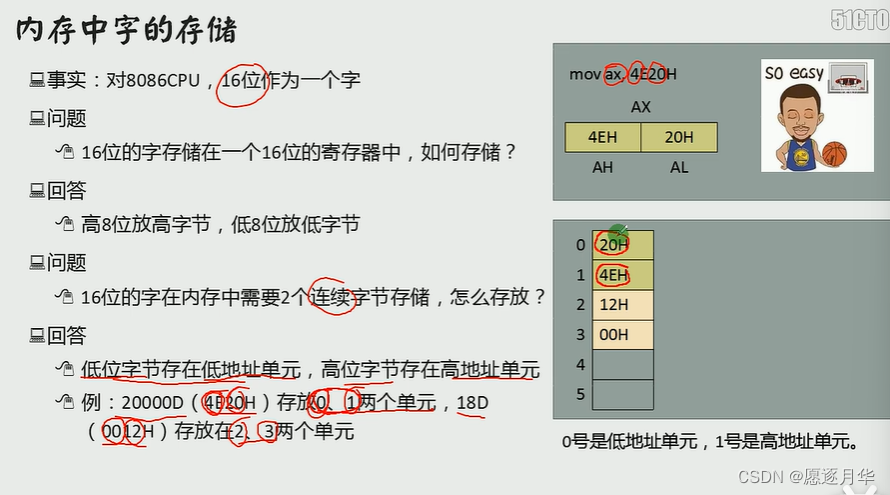

内存中的字 64位=64位一个字–寄存器大小

在这里插入图片描述

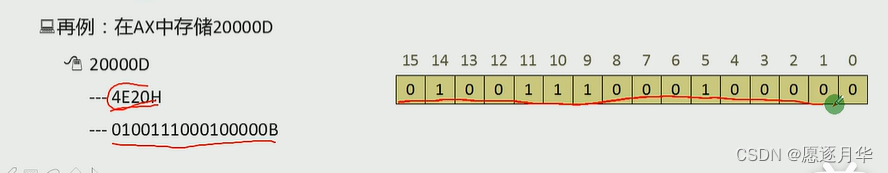

注意：4e 20在内存中的存放–低字节在低地址高字节在高地址存放为20 4e—读的时候先读高地址单元在读低地址单元

在这里插入图片描述

这样看起来读起来更顺反过来画内存就可以从上往下读了

在这里插入图片描述

错误做法
在这里插入图片描述

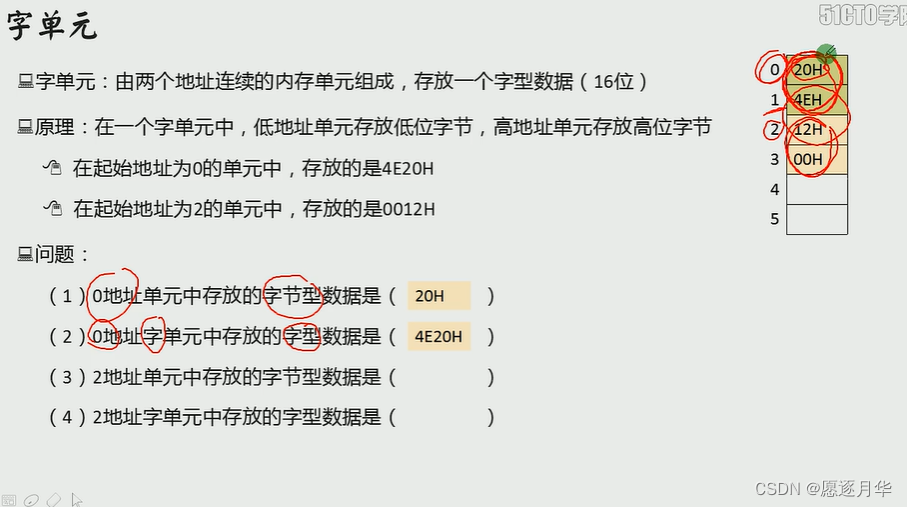

字单元–对于16位机器-两个连续地址的内存单元组成

在这里插入图片描述

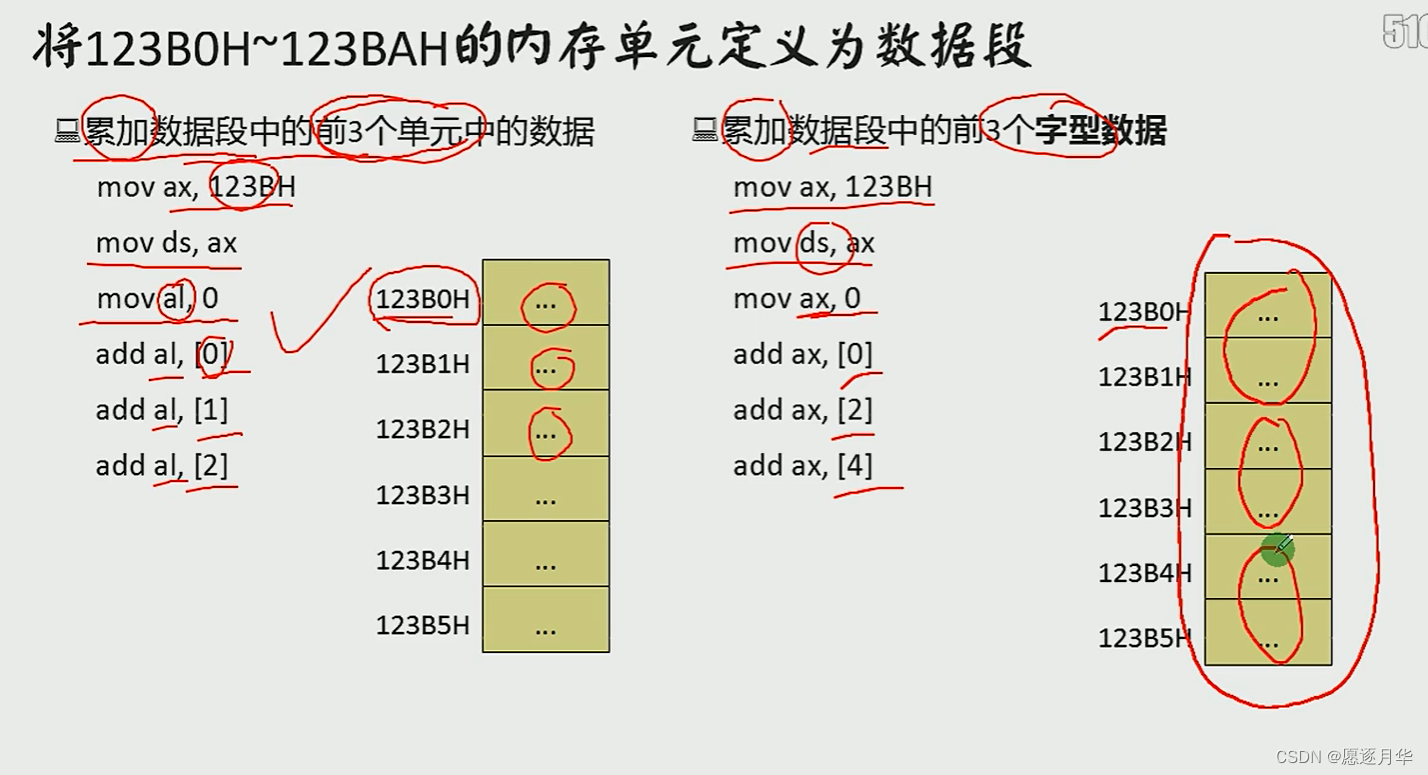

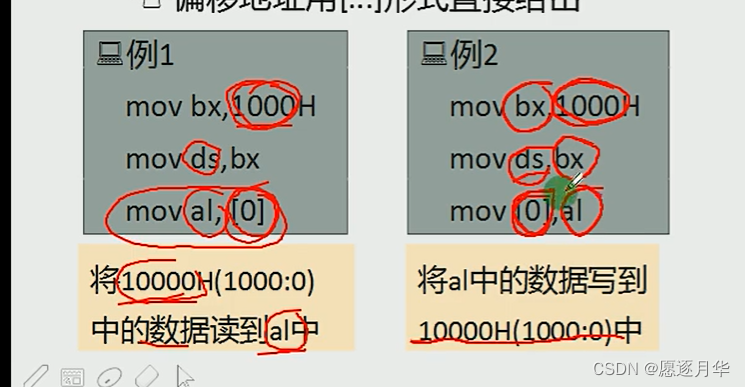

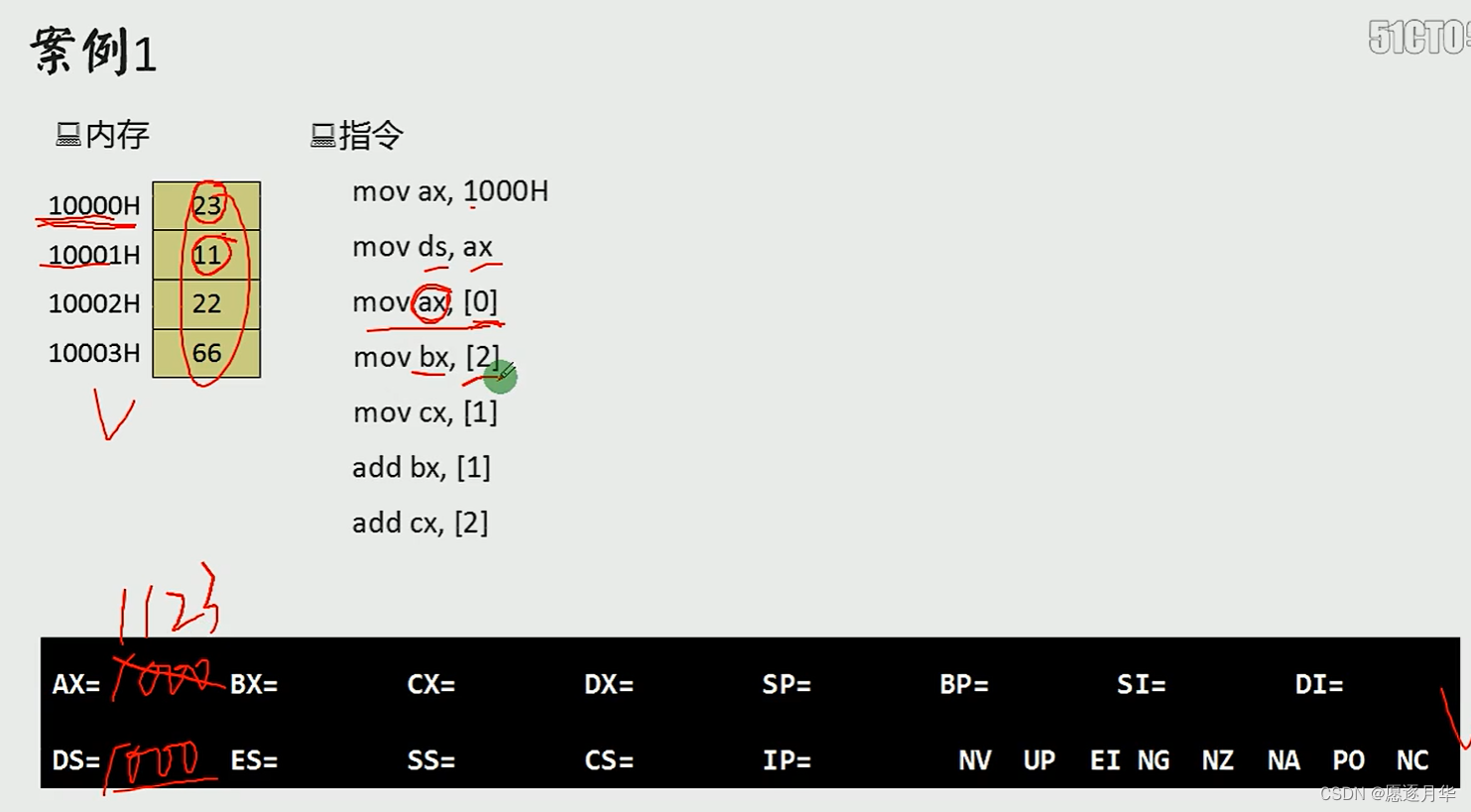

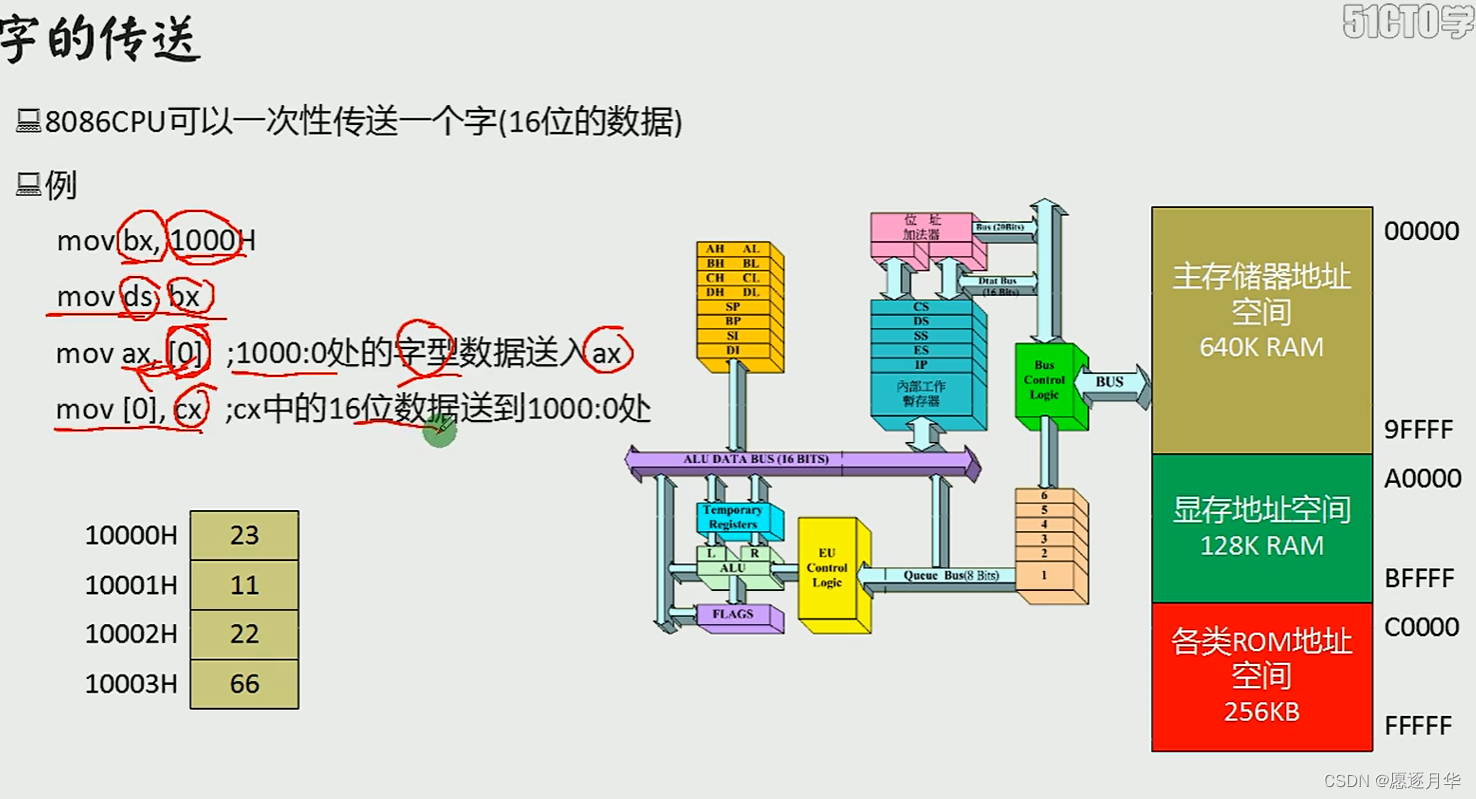

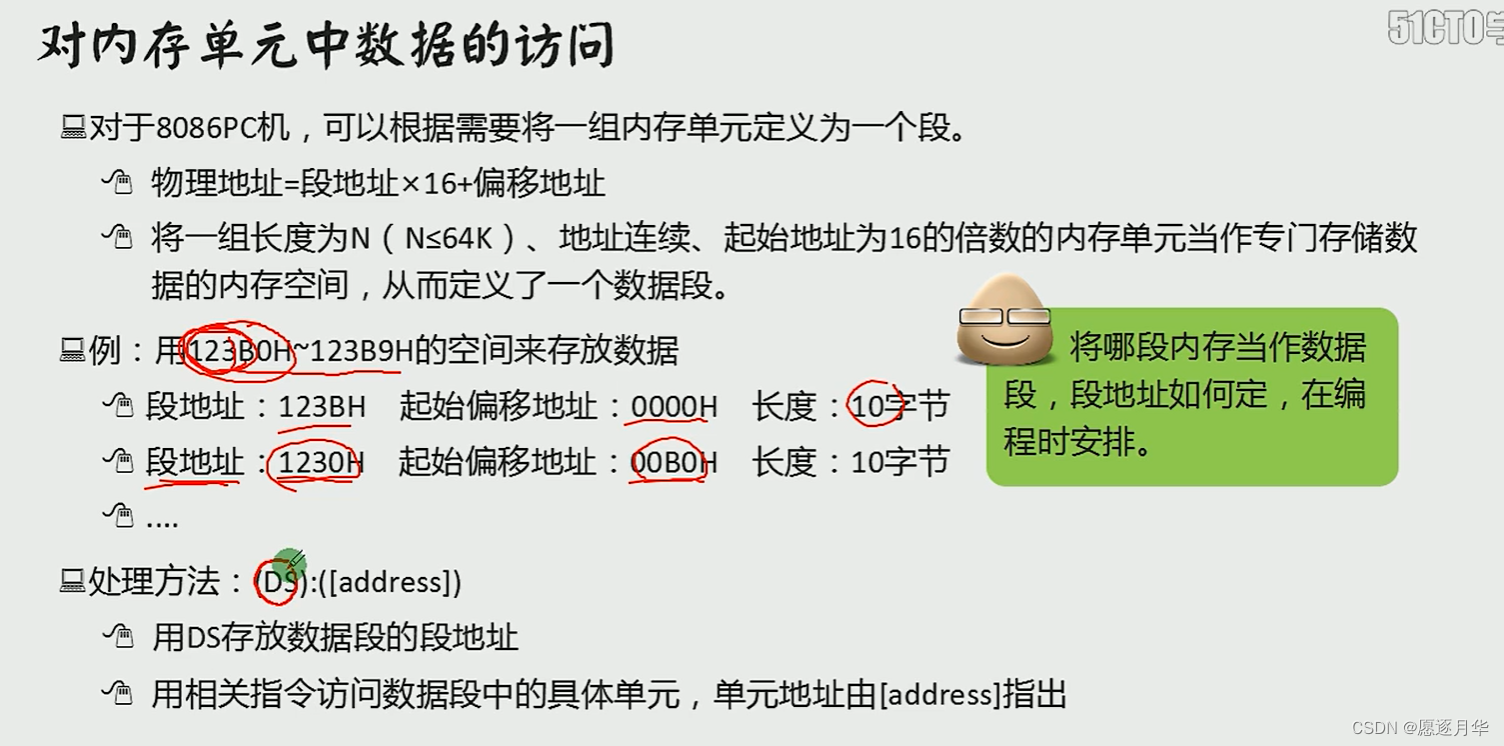

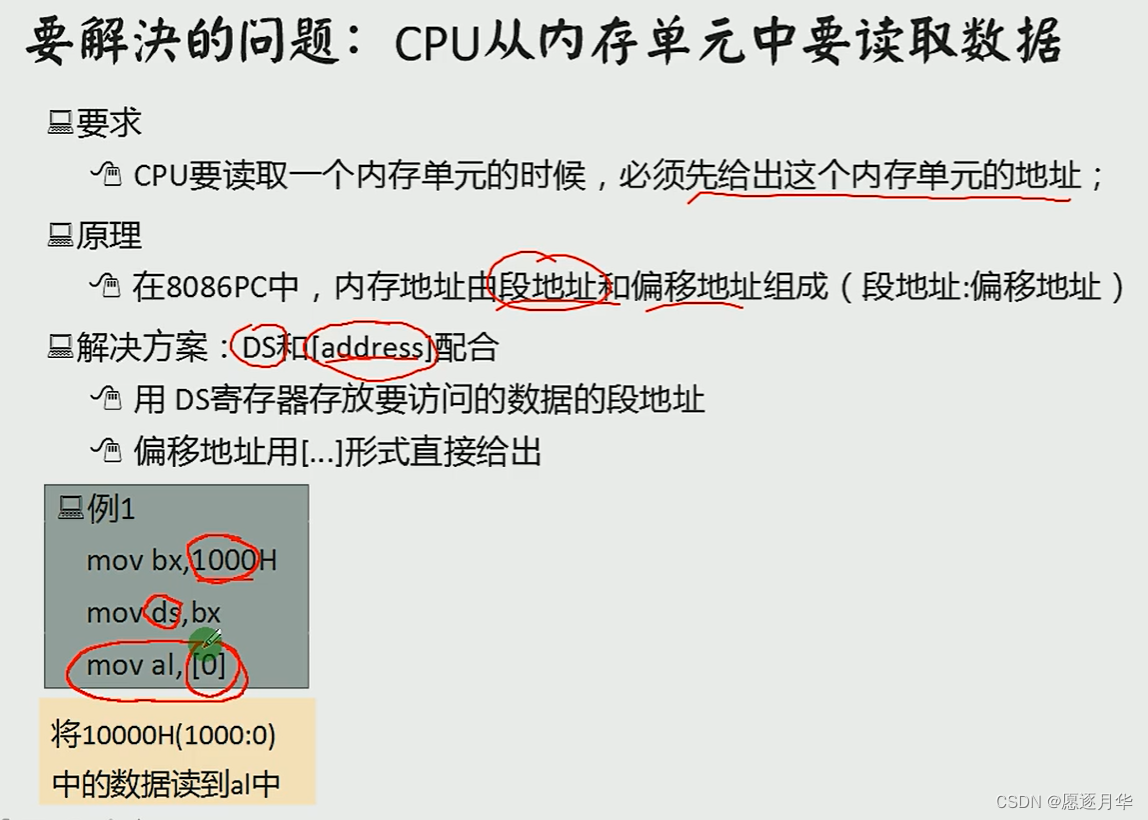

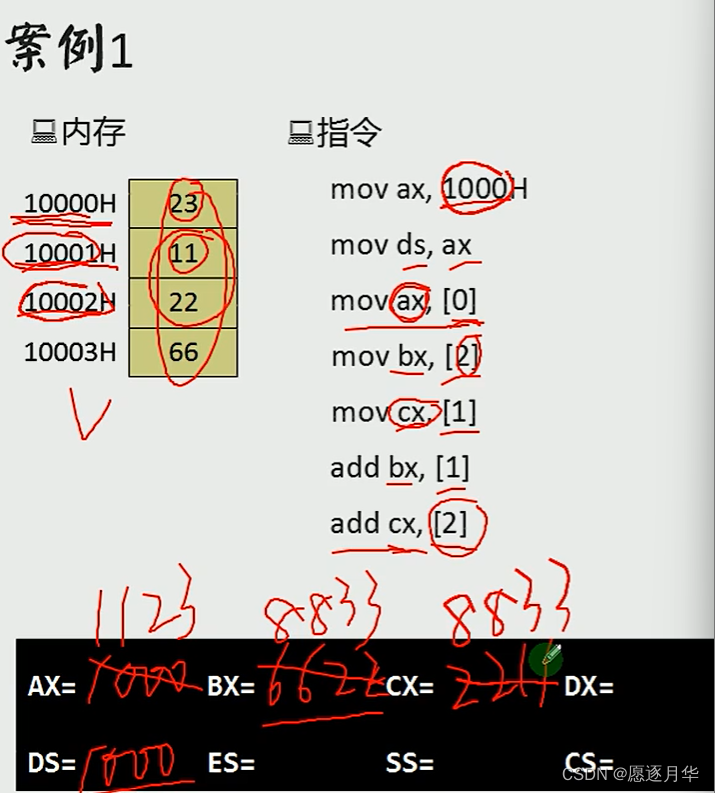

ds和【address】配合实现字的传送，从内存中读数据

在这里插入图片描述

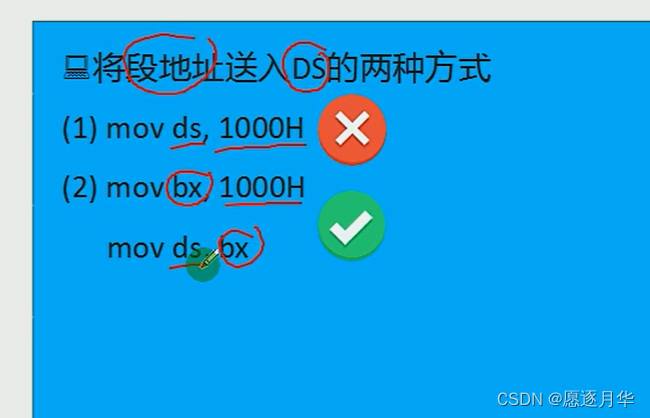

默认段地址是ds-----------电路设计

注意这是电路设计不能用上一种方式

在这里插入图片描述

上面是CS与代码段的问题

下面开始DS与数据段的问题
