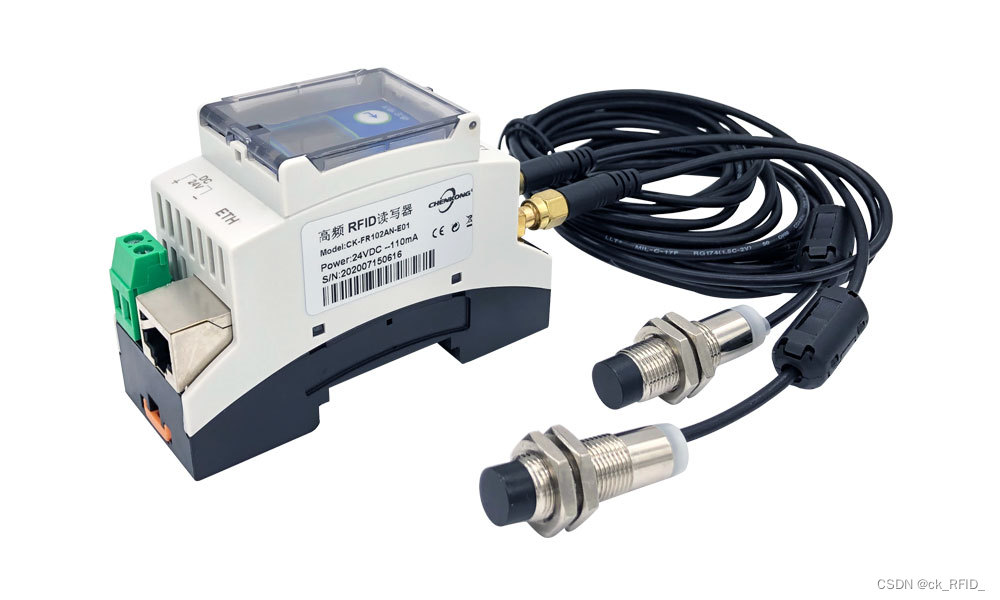

CK-FR102AN-E01是一款基于射频识别技术的高频双通道读写器，读写器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
高频双通道读写器支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读写器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
一、准备阶段
u 晨控双通道读写器CK-FR102AN-E01
u POE交换机
u 欧姆龙PLC支持EtherNetIp协议
u 欧姆龙SysnacStudio编程软件
u 组态软件NetworkConfigurator
二、组态

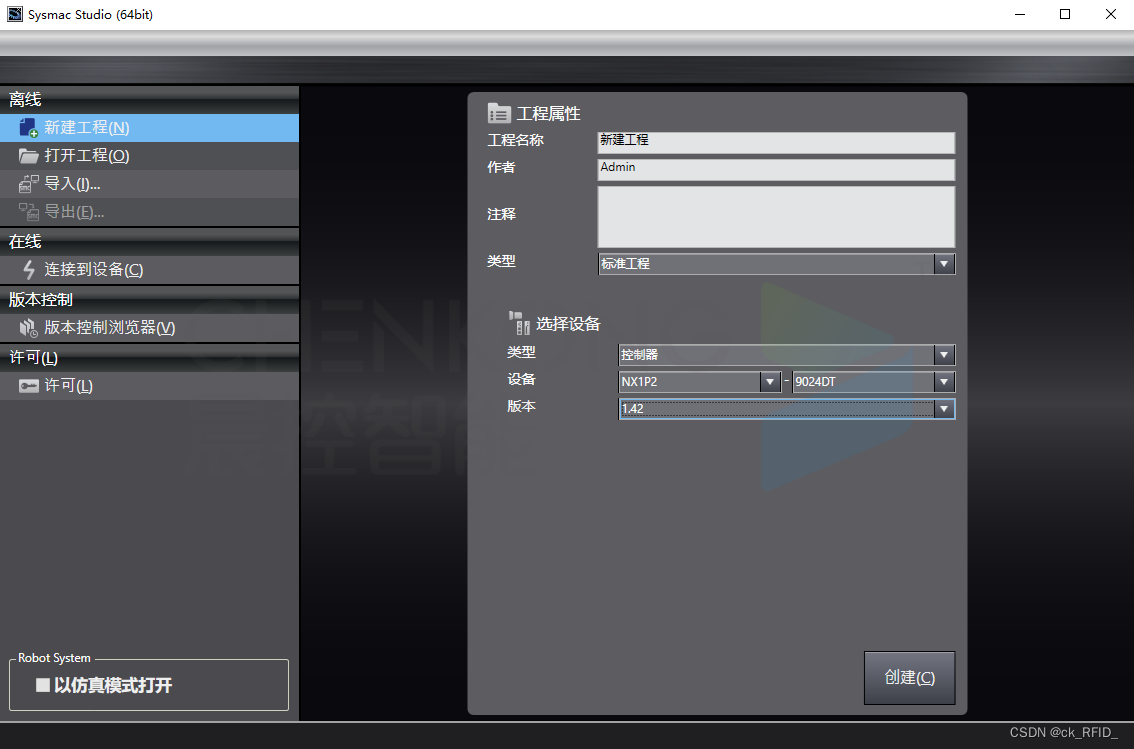

1、打开Sysmacstudio，新建工程

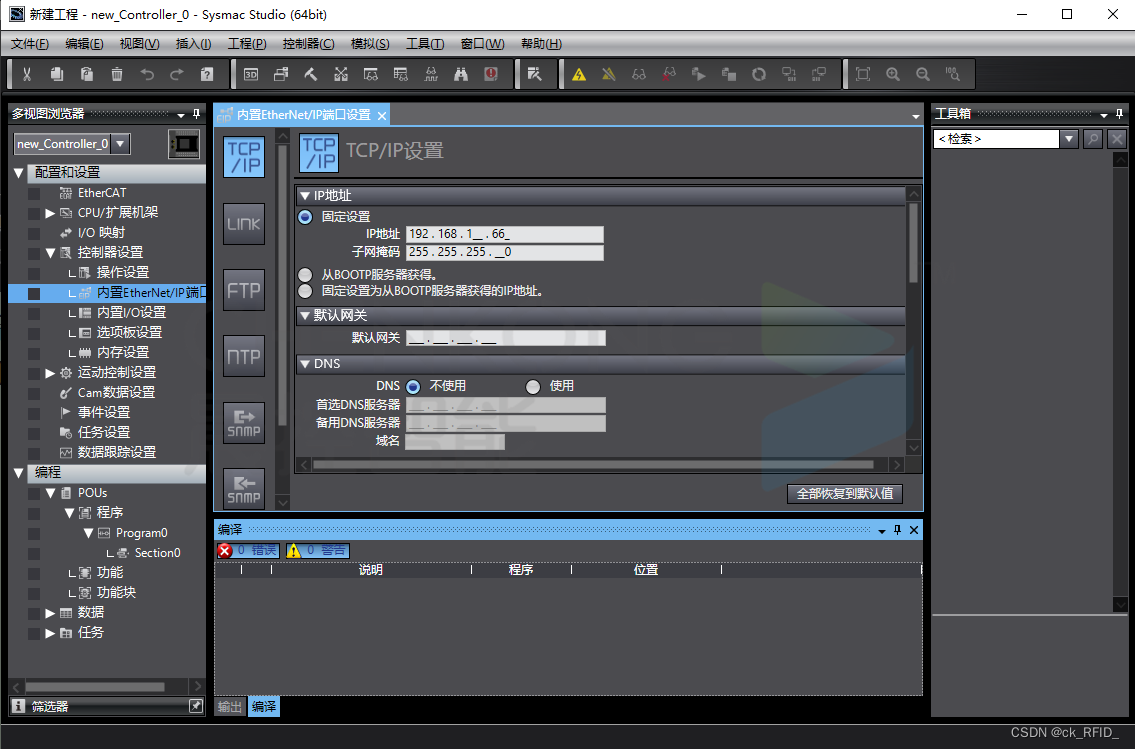

2、点击“配置于设置”→“控制器设置”→“内置EtherNet/IP端口设置”中更改“IP地址”的“固定设置”中的IP地址，此以192.168.1.66为例。

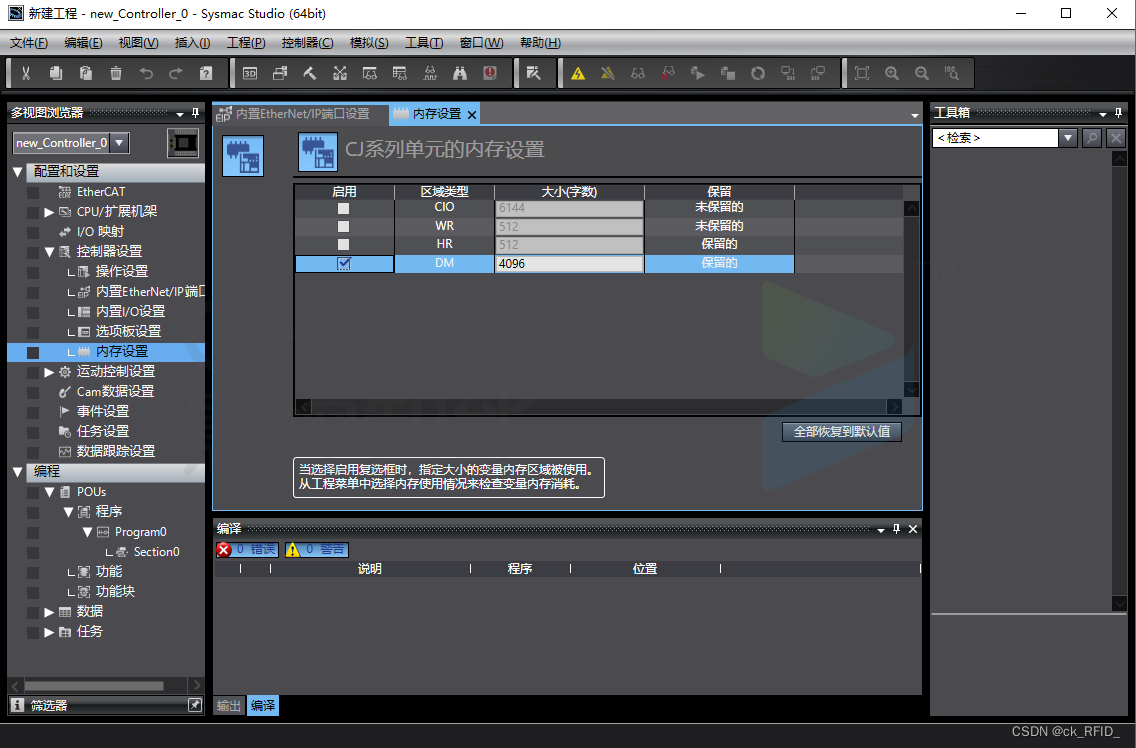

3、点击“配置于设置”→“控制器设置”→“内存设置”，启用DM区域类型。
点击“编程”→“数据”→“全局变量”→创建两个对应读写的数组
4、打开NetworkConfigurator软件

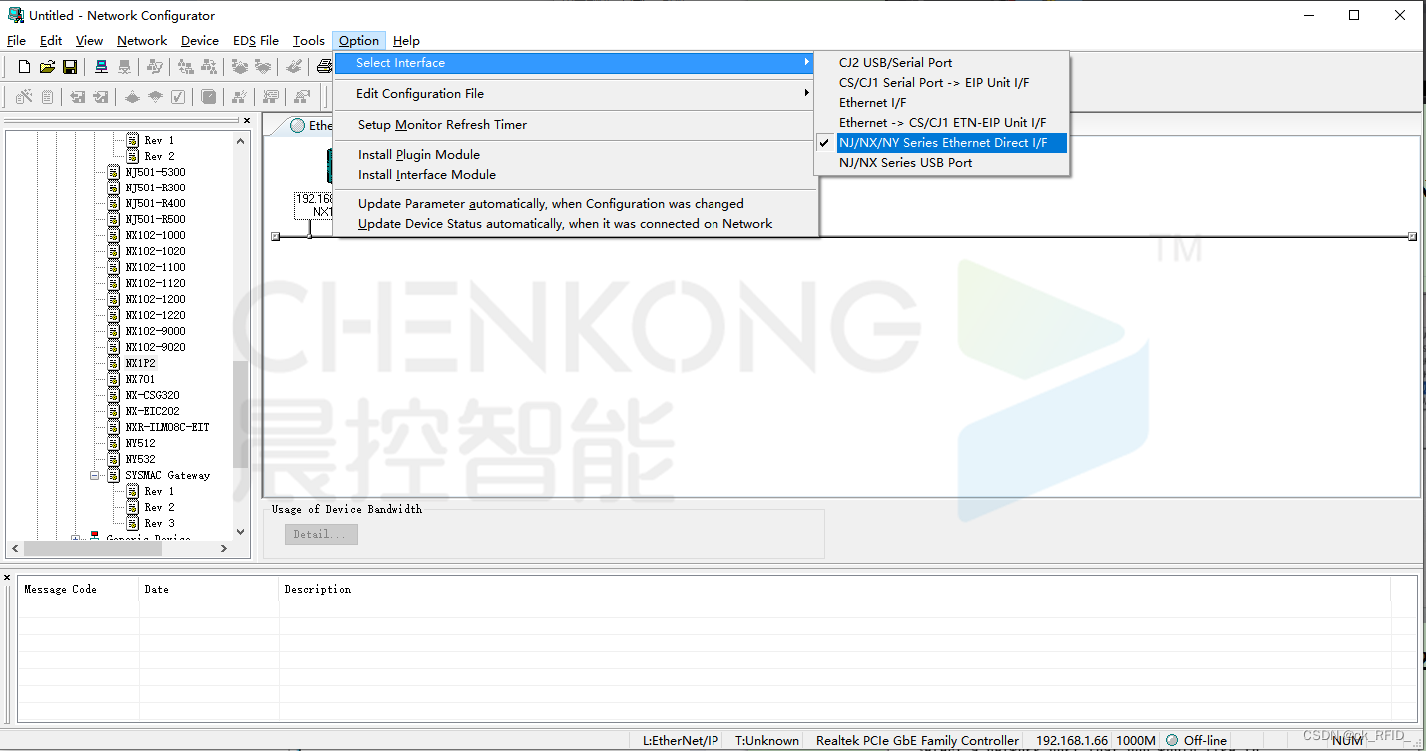

5、“Option”→“SelectInterface”→“NJ/NX/NYSeriesEthernetDireCTI/F”

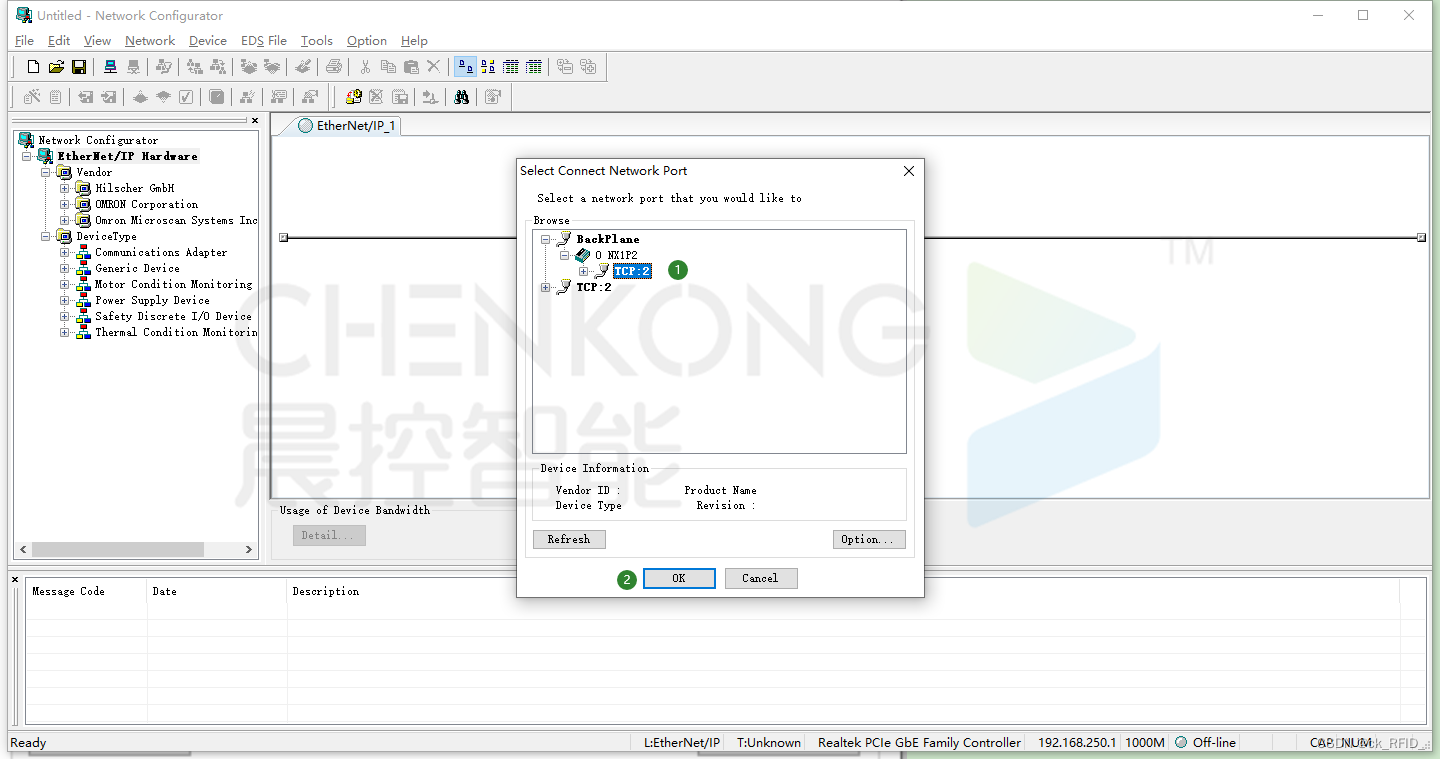

6、Network→Connect，BackPlane→0NX1P2→TCP:2点ok

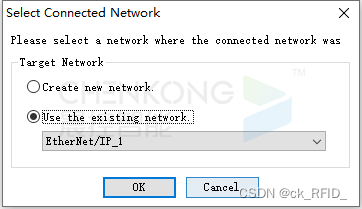

7、选择Usetheexistingnetwork中EtherNet/IP_1，点OK

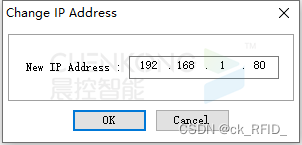

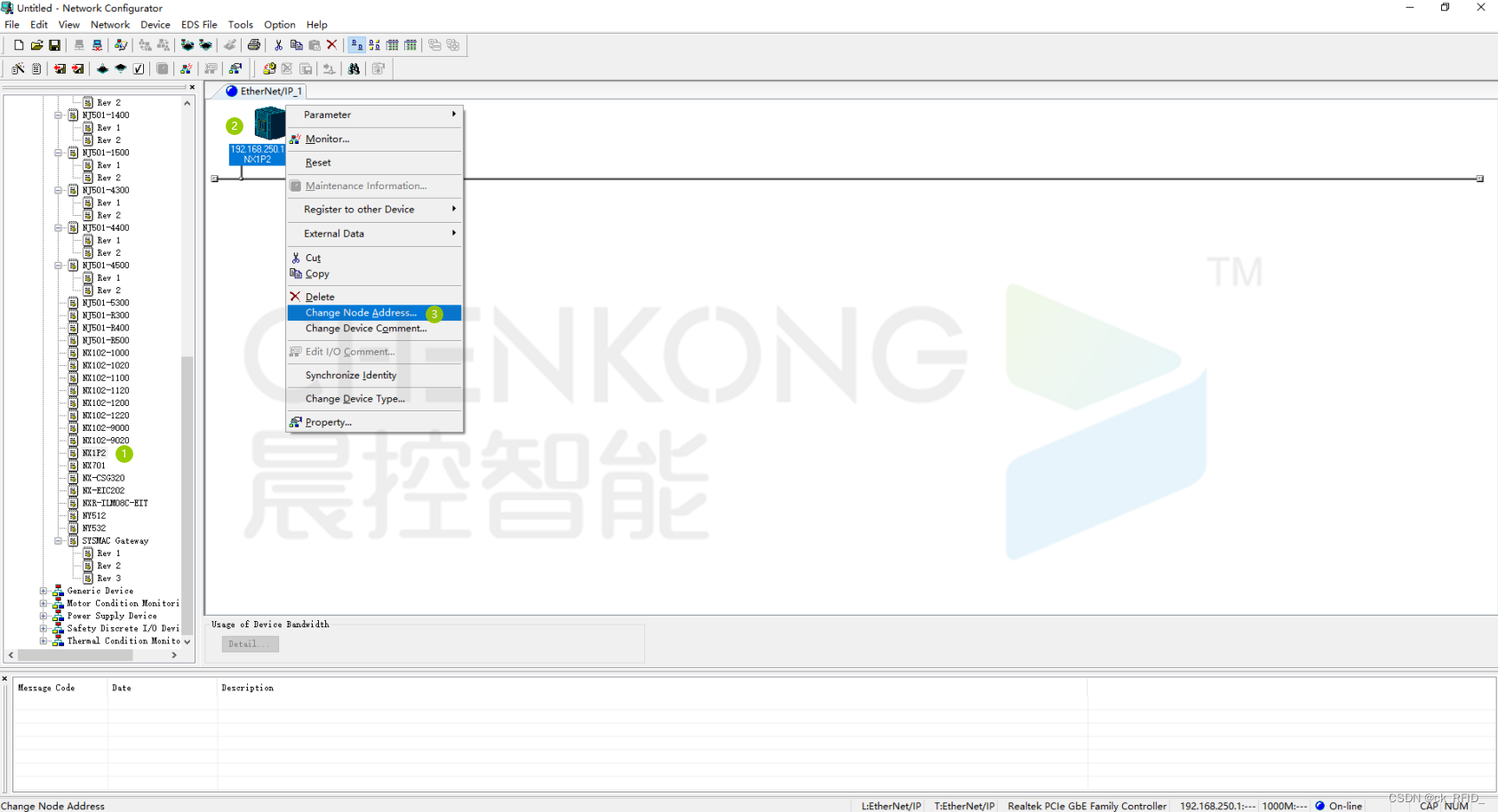

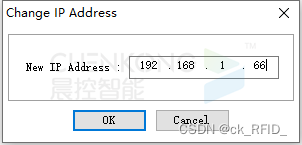

8、添加EtherNetIP模块（NX1P2），右击修改IP

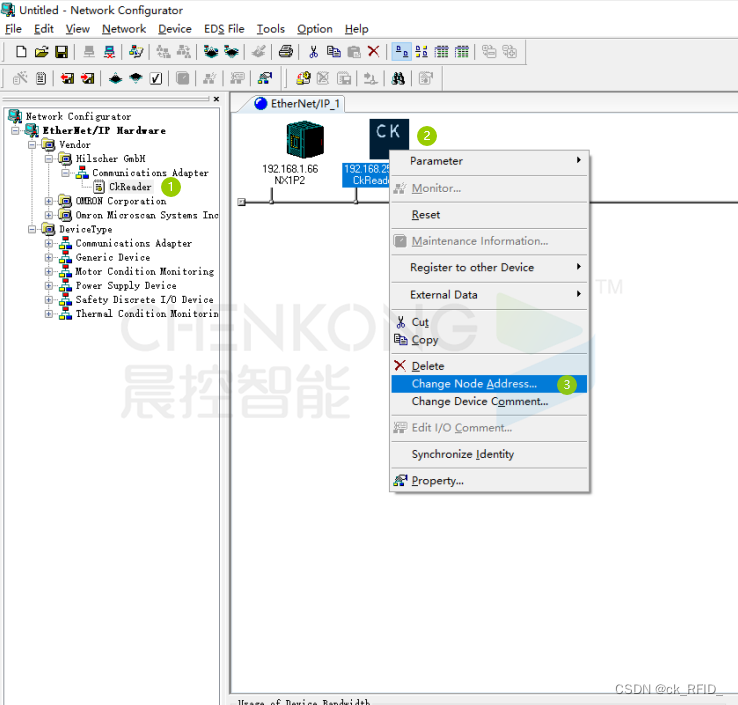

9、添加读卡器，双击“CkReader”,右击修改IP（如果没有“CkReader”选项，请先添加EDS文件）

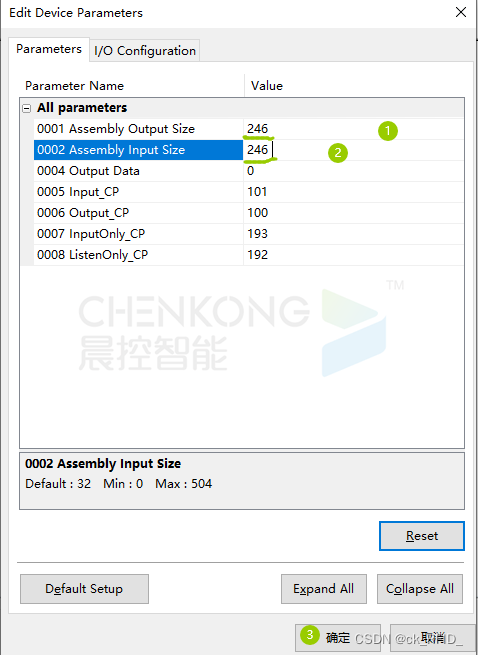

10、双击读卡器图标，设置读卡器映射空间：246字节
11、双击通信模块，配置EtherNetIP通信模块，点击“NEW”

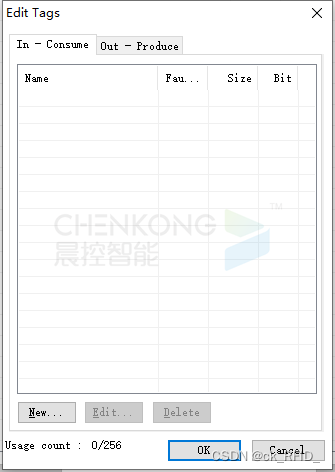

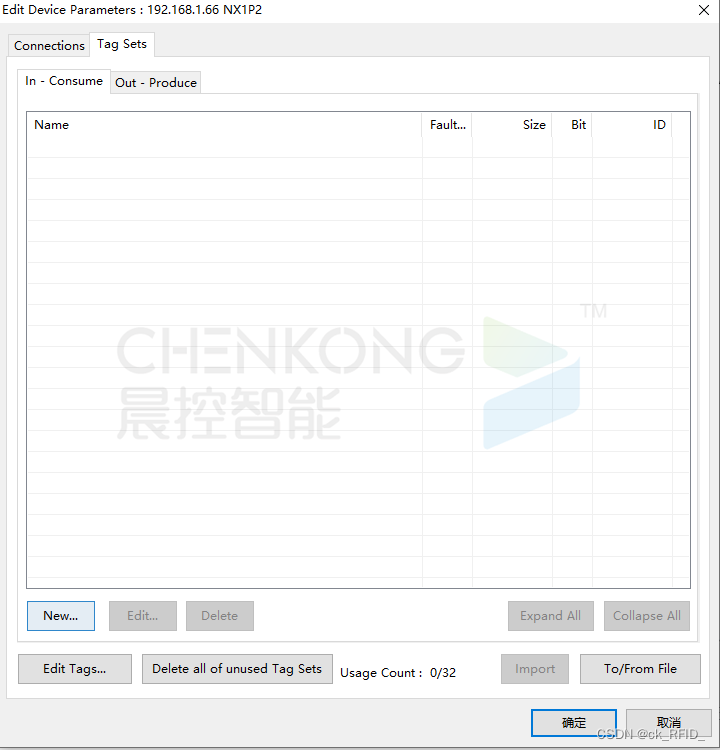

12、在In-Consume页面下再点击“New”
13、设置内存名字Name以及内存大小396，再点击“Regist”（点击后再弹出的窗口直接忽略，直接Close）
14、用同样的方法在设置Out-Produce（例程Name为D500）

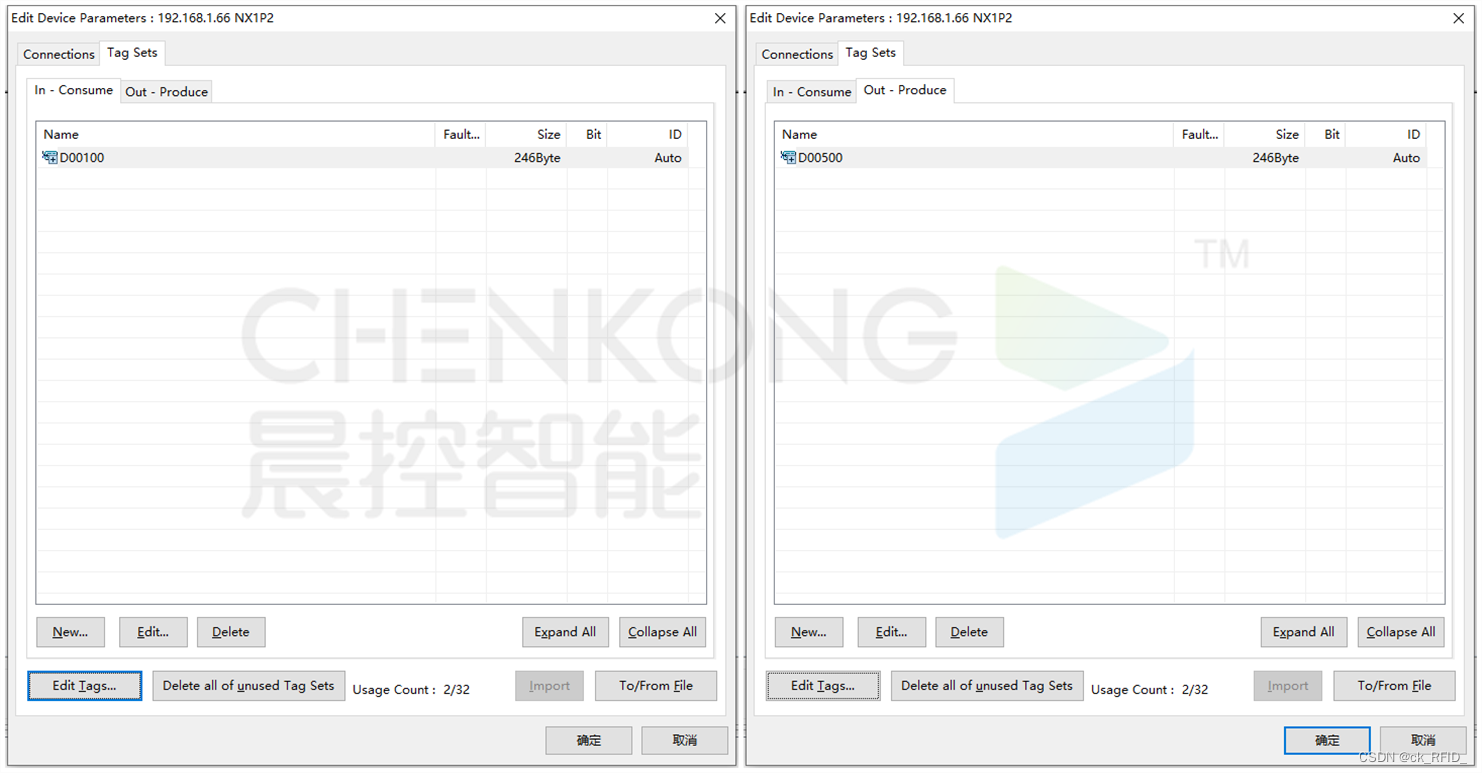

15、设置完检查In-Consume与Out-Produce是否设置成功

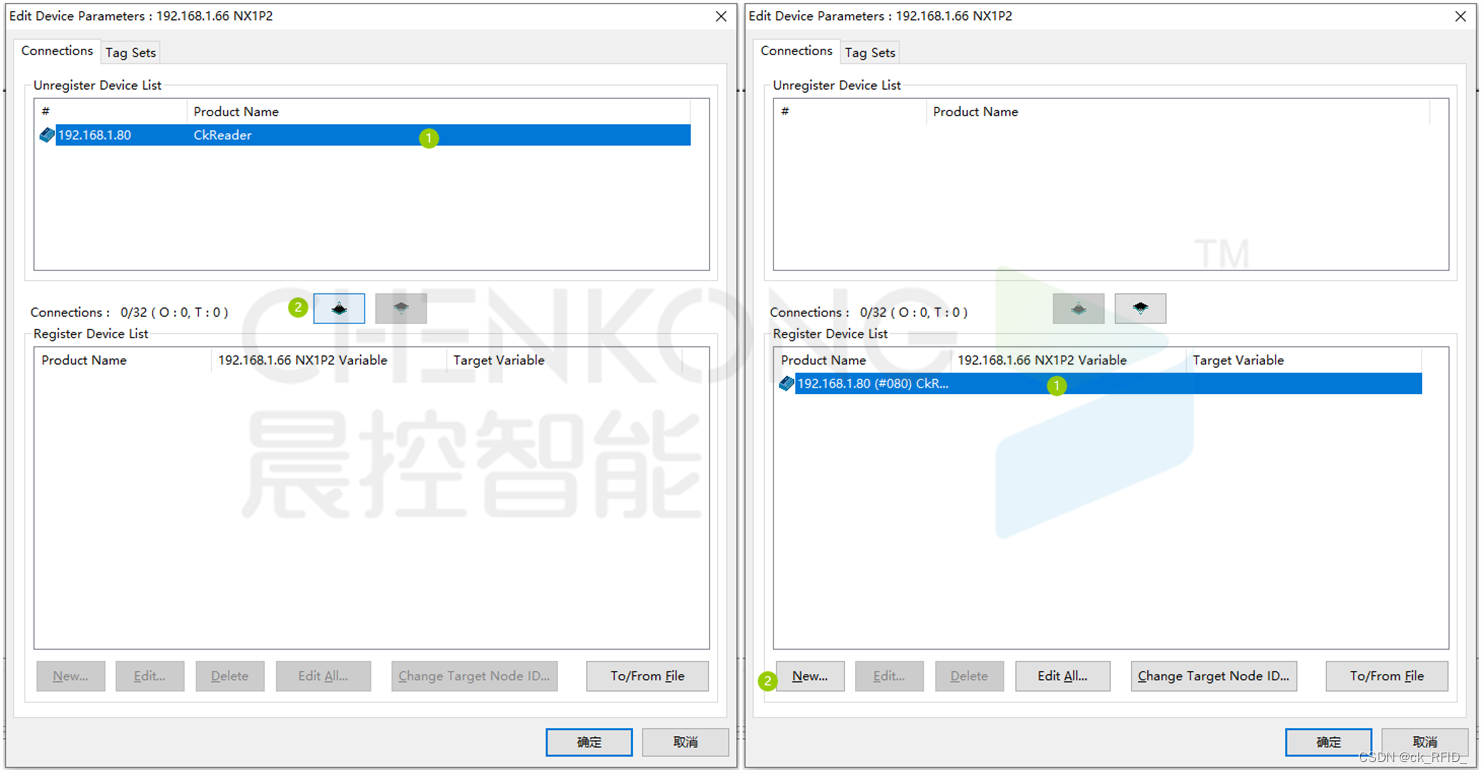

16.注册设备

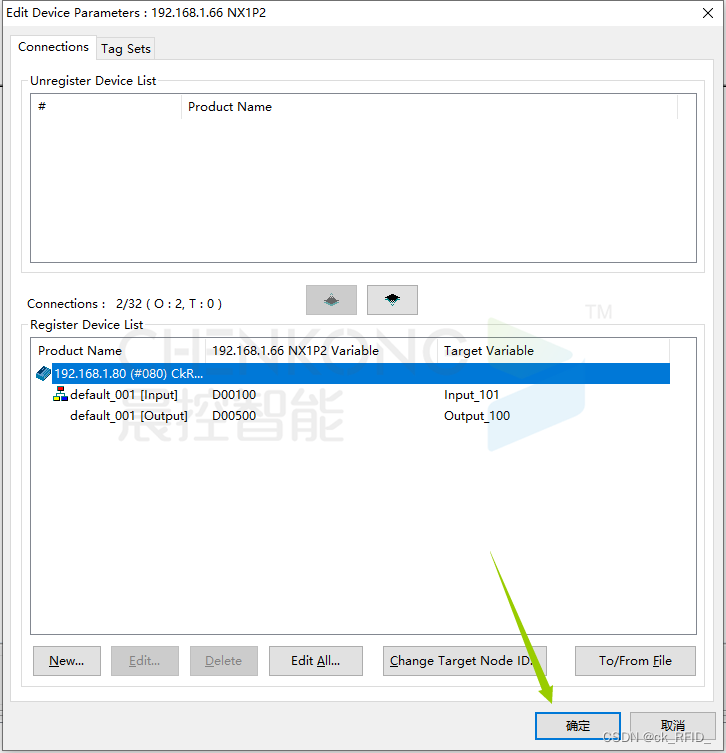

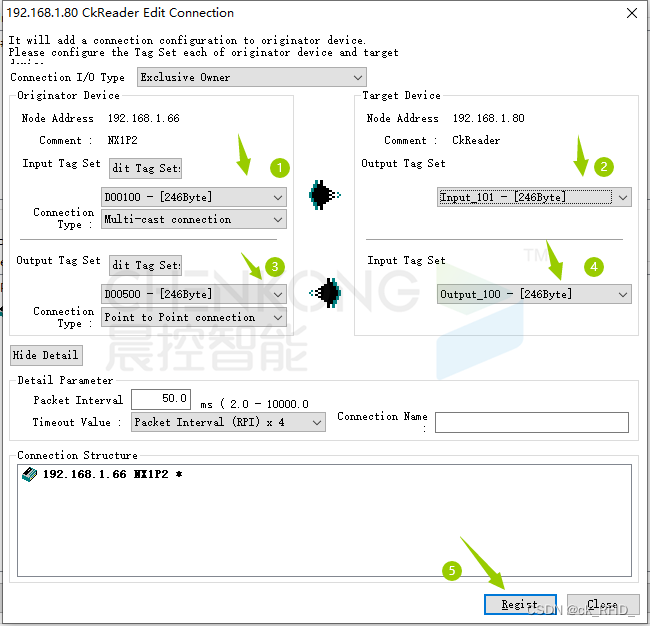

17、关联映射内存，二边的空间大小要一致，点击“Regist”

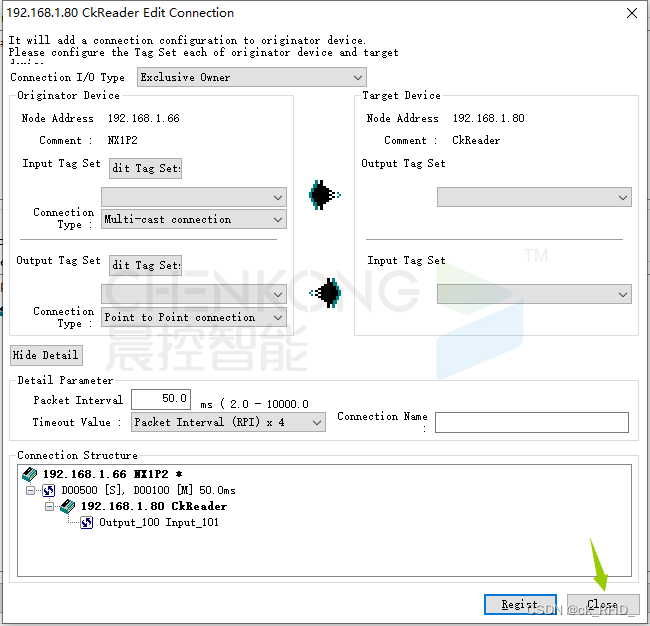

18、忽略第二次弹出的，并且是没有内存大小可映射
19、确定配置

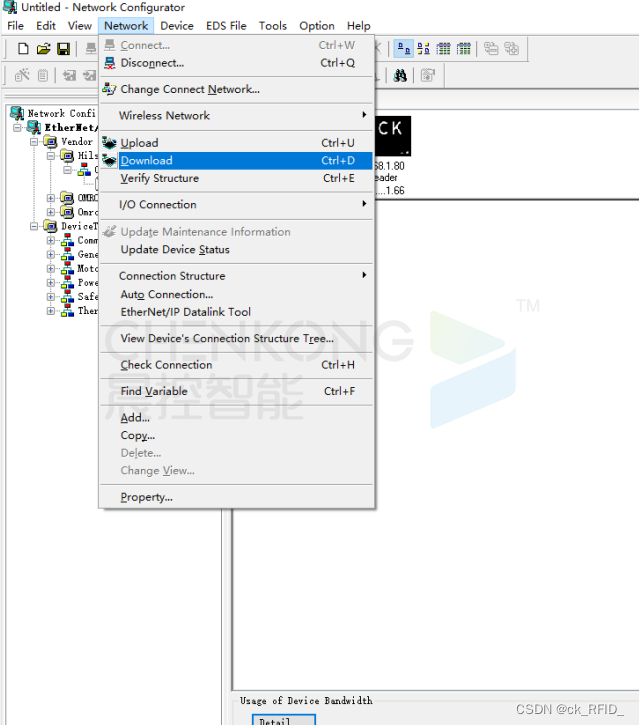

20、点击“Network”->“Downlond”下载配置到PLC模块

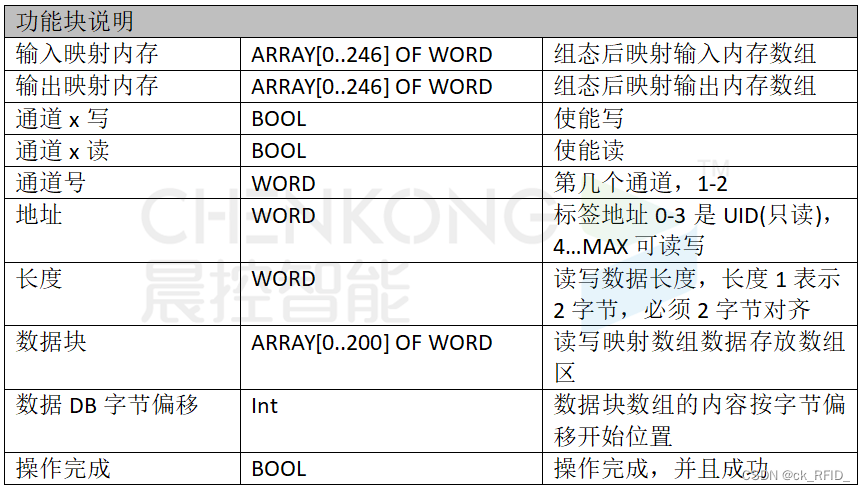

21、功能快例子说明

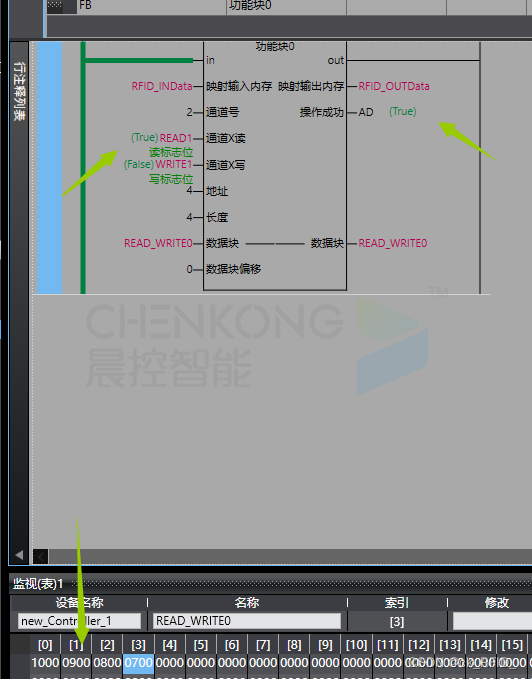

22、读卡操作（通道2为例子）

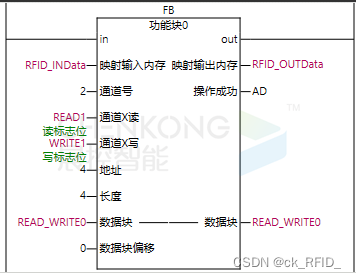

以功能块为例：读标志位为TRUE、写标志位为FALSE时，读卡器将标签数据读取到数据块数组中:

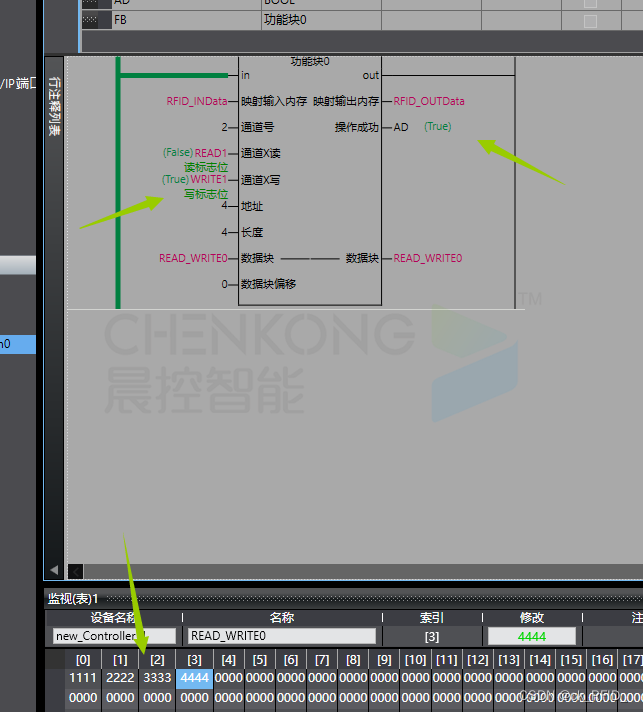

23、写卡操作（通道2为例子）
以功能块为例：写标志位为TRUE、读标志位为FALSE时，读卡器将数据块数组中数据写入到标签数据中:
