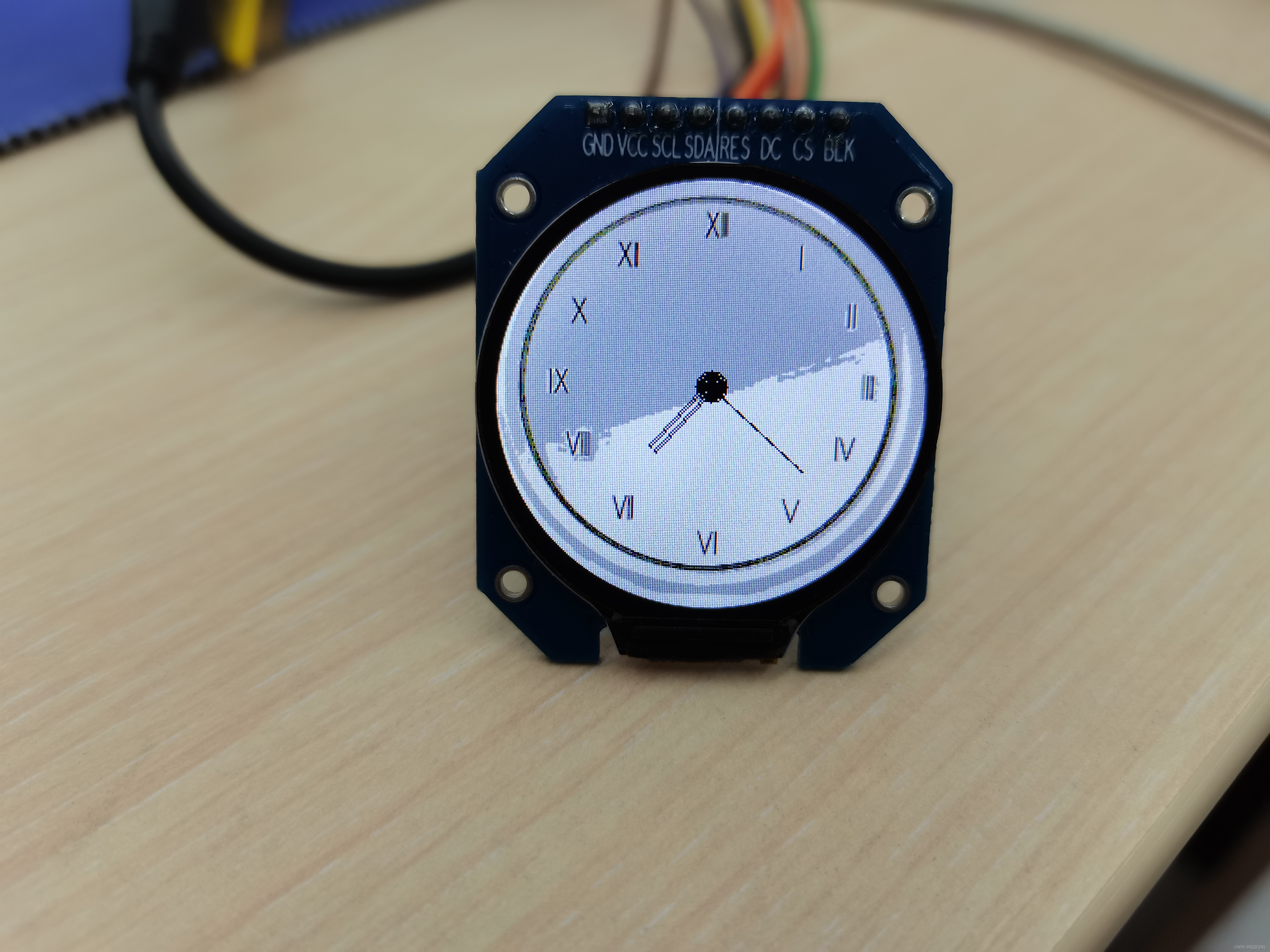

实习摸鱼的时候，正好身边有一块OLED屏幕，就想搞个小玩意儿，简简单单弄个手表吧。

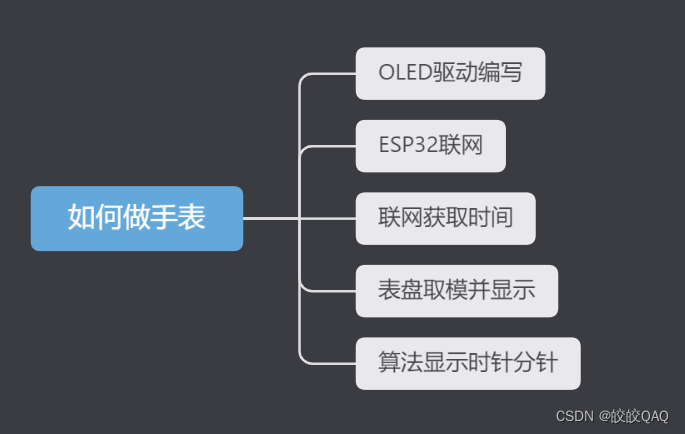

我们把做手表大致分为几个任务
首先是驱动编写，简简单单的模拟SPI驱动，上代码
oled.cpp
#include "oledfont.h"
#include <Arduino.h>
#include "oled.h"
/******************************************************************************
函数说明：在指定区域填充颜色
入口数据：xsta,ysta 起始坐标
xend,yend 终止坐标
color 要填充的颜色
返回值： 无
******************************************************************************/
void LCD_Fill(u16 xsta,u16 ysta,u16 xend,u16 yend,u16 color)
{
u16 i,j;
LCD_Address_Set(xsta,ysta,xend-1,yend-1);//设置显示范围
for(i=ysta;i<yend;i++)
{
for(j=xsta;j<xend;j++)
{
LCD_WR_DATA(color);
}
}
}
/******************************************************************************
函数说明：在指定位置画点
入口数据：x,y 画点坐标
color 点的颜色
返回值： 无
******************************************************************************/
void LCD_DrawPoint(u16 x,u16 y,u16 color)
{
LCD_Address_Set(x,y,x,y);//设置光标位置
LCD_WR_DATA(color);
}
/******************************************************************************
函数说明：画线
入口数据：x1,y1 起始坐标
x2,y2 终止坐标
color 线的颜色
返回值： 无
******************************************************************************/
void LCD_DrawLine(u16 x1,u16 y1,u16 x2,u16 y2,u16 color)
{
u16 t;
int xerr=0,yerr=0,delta_x,delta_y,distance;
int incx,incy,uRow,uCol;
delta_x=x2-x1; //计算坐标增量
delta_y=y2-y1;
uRow=x1;//画线起点坐标
uCol=y1;
if(delta_x>0)incx=1; //设置单步方向
else if (delta_x==0)incx=0;//垂直线
else {incx=-1;delta_x=-delta_x;}
if(delta_y>0)incy=1;
else if (delta_y==0)incy=0;//水平线
else {incy=-1;delta_y=-delta_y;}
if(delta_x>delta_y)distance=delta_x; //选取基本增量坐标轴
else distance=delta_y;
for(t=0;t<distance+1;t++)
{
LCD_DrawPoint(uRow,uCol,color);//画点
xerr+=delta_x;
yerr+=delta_y;
if(xerr>distance)
{
xerr-=distance;
uRow+=incx;
}
if(yerr>distance)
{
yerr-=distance;
uCol+=incy;
}
}
}
/******************************************************************************
函数说明：画矩形
入口数据：x1,y1 起始坐标
x2,y2 终止坐标
color 矩形的颜色
返回值： 无
******************************************************************************/
void LCD_DrawRectangle(u16 x1, u16 y1, u16 x2, u16 y2,u16 color)
{
LCD_DrawLine(x1,y1,x2,y1,color);
LCD_DrawLine(x1,y1,x1,y2,color);
LCD_DrawLine(x1,y2,x2,y2,color);
LCD_DrawLine(x2,y1,x2,y2,color);
}
/******************************************************************************
函数说明：画圆
入口数据：x0,y0 圆心坐标
r 半径
color 圆的颜色
返回值： 无
******************************************************************************/
void Draw_Circle(u16 x0,u16 y0,u8 r,u16 color)
{
int a,b;
a=0;b=r;
while(a<=b)
{
LCD_DrawPoint(x0-b,y0-a,color); //3
LCD_DrawPoint(x0+b,y0-a,color); //0
LCD_DrawPoint(x0-a,y0+b,color); //1
LCD_DrawPoint(x0-a,y0-b,color); //2
LCD_DrawPoint(x0+b,y0+a,color); //4
LCD_DrawPoint(x0+a,y0-b,color); //5
LCD_DrawPoint(x0+a,y0+b,color); //6
LCD_DrawPoint(x0-b,y0+a,color); //7
a++;
if((a*a+b*b)>(r*r))//判断要画的点是否过远
{
b--;
}
}
}
/******************************************************************************
函数说明：显示单个字符
入口数据：x,y显示坐标
num 要显示的字符
fc 字的颜色
bc 字的背景色
sizey 字号
mode: 0非叠加模式 1叠加模式
返回值： 无
******************************************************************************/
void LCD_ShowChar(u16 x,u16 y,u8 num,u16 fc,u16 bc,u8 sizey,u8 mode)
{
u8 temp,sizex,t,m=0;
u16 i,TypefaceNum;//一个字符所占字节大小
u16 x0=x;
sizex=sizey/2;
TypefaceNum=(sizex/8+((sizex%8)?1:0))*sizey;
num=num-' '; //得到偏移后的值
LCD_Address_Set(x,y,x+sizex-1,y+sizey-1); //设置光标位置
for(i=0;i<TypefaceNum;i++)
{
if(sizey==12)temp=ascii_1206[num][i]; //调用6x12字体
else if(sizey==16)temp=ascii_1608[num][i]; //调用8x16字体
else if(sizey==24)temp=ascii_2412[num][i]; //调用12x24字体
else if(sizey==32)temp=ascii_3216[num][i]; //调用16x32字体
else return;
for(t=0;t<8;t++)
{
if(!mode)//非叠加模式
{
if(temp&(0x01<<t))LCD_WR_DATA(fc);
else LCD_WR_DATA(bc);
m++;
if(m%sizex==0)
{
m=0;
break;
}
}
else//叠加模式
{
if(temp&(0x01<<t))LCD_DrawPoint(x,y,fc);//画一个点
x++;
if((x-x0)==sizex)
{
x=x0;
y++;
break;
}
}
}
}
}
/******************************************************************************
函数说明：显示字符串
入口数据：x,y显示坐标
*p 要显示的字符串
fc 字的颜色
bc 字的背景色
sizey 字号
mode: 0非叠加模式 1叠加模式
返回值： 无
******************************************************************************/
void LCD_ShowString(u16 x,u16 y, char *p,u16 fc,u16 bc,u8 sizey,u8 mode)
{
while(*p!='\0')
{
LCD_ShowChar(x,y,*p,fc,bc,sizey,mode);
x+=sizey/2;
p++;
}
}
/******************************************************************************
函数说明：显示数字
入口数据：m底数，n指数
返回值： 无
******************************************************************************/
u32 mypow(u8 m,u8 n)
{
u32 result=1;
while(n--)result*=m;
return result;
}
/******************************************************************************
函数说明：显示整数变量
入口数据：x,y显示坐标
num 要显示整数变量
len 要显示的位数
fc 字的颜色
bc 字的背景色
sizey 字号
返回值： 无
******************************************************************************/
void LCD_ShowIntNum(u16 x,u16 y,u16 num,u8 len,u16 fc,u16 bc,u8 sizey)
{
u8 t,temp;
u8 enshow=0;
u8 sizex=sizey/2;
for(t=0;t<len;t++)
{
temp=(num/mypow(10,len-t-1))%10;
if(enshow==0&&t<(len-1))
{
if(temp==0)
{
LCD_ShowChar(x+t*sizex,y,' ',fc,bc,sizey,0);
continue;
}else enshow=1;
}
LCD_ShowChar(x+t*sizex,y,temp+48,fc,bc,sizey,0);
}
}
/******************************************************************************
函数说明：显示两位小数变量
入口数据：x,y显示坐标
num 要显示小数变量
len 要显示的位数
fc 字的颜色
bc 字的背景色
sizey 字号
返回值： 无
******************************************************************************/
void LCD_ShowFloatNum1(u16 x,u16 y,float num,u8 len,u16 fc,u16 bc,u8 sizey)
{
u8 t,temp,sizex;
u16 num1;
sizex=sizey/2;
num1=num*100;
for(t=0;t<len;t++)
{
temp=(num1/mypow(10,len-t-1))%10;
if(t==(len-2))
{
LCD_ShowChar(x+(len-2)*sizex,y,'.',fc,bc,sizey,0);
t++;
len+=1;
}
LCD_ShowChar(x+t*sizex,y,temp+48,fc,bc,sizey,0);
}
}
/******************************************************************************
函数说明：显示图片
入口数据：x,y起点坐标
length 图片长度
width 图片宽度
pic[] 图片数组
返回值： 无
******************************************************************************/
void LCD_ShowPicture(u16 x,u16 y,u16 length,u16 width,const u8 pic[])
{
u16 i,j;
u32 k=0;
LCD_Address_Set(x,y,x+length-1,y+width-1);
for(i=0;i<length;i++)
{
for(j=0;j<width;j++)
{
LCD_WR_DATA8(pic[k*2]);
LCD_WR_DATA8(pic[k*2+1]);
k++;
}
}
}
oled.h
/*
* @Author: 皎皎 3412485034@qq.com
* @Date: 2022-08-14 20:40:49
* @LastEditors: 皎皎 3412485034@qq.com
* @LastEditTime: 2022-08-15 11:25:13
* @FilePath: \WIFI爬取 - 副本\lib\oledfont\oled.h
* @Description: O
*
* Copyright (c) 2022 by 皎皎 3412485034@qq.com, All Rights Reserved.
*/
#ifndef OLED_H
#define OLED_H
#include <Arduino.h>
#define LCD_W 240
#define LCD_H 240
#define u8 uint8_t
#define u16 uint16_t
#define u32 uint32_t
#define USE_HORIZONTAL 0 //设置横屏或者竖屏显示 0或1为竖屏 2或3为横屏
//-----------------LCD端口定义----------------
#define LCD_SCLK_Clr() digitalWrite(21,LOW)//SCL=SCLK
#define LCD_SCLK_Set() digitalWrite(21,HIGH)
#define LCD_MOSI_Clr() digitalWrite(22,LOW)//SDA=MOSI
#define LCD_MOSI_Set() digitalWrite(22,HIGH)
#define LCD_RES_Clr() digitalWrite(18,LOW)//RES
#define LCD_RES_Set() digitalWrite(18,HIGH)
#define LCD_DC_Clr() digitalWrite(23,LOW)//DC
#define LCD_DC_Set() digitalWrite(23,HIGH)
#define LCD_CS_Clr() digitalWrite(19,LOW)//CS
#define LCD_CS_Set() digitalWrite(19,HIGH)
#define LCD_BLK_Clr() digitalWrite(5,LOW)
#define LCD_BLK_Set() digitalWrite(5,HIGH)
//画笔颜色
#define WHITE 0xFFFF
#define BLACK 0x0000
#define BLUE 0x001F
#define BRED 0XF81F
#define GRED 0XFFE0
#define GBLUE 0X07FF
#define RED 0xF800
#define MAGENTA 0xF81F
#define GREEN 0x07E0
#define CYAN 0x7FFF
#define YELLOW 0xFFE0
#define BROWN 0XBC40 //棕色
#define BRRED 0XFC07 //棕红色
#define GRAY 0X8430 //灰色
#define DARKBLUE 0X01CF //深蓝色
#define LIGHTBLUE 0X7D7C //浅蓝色
#define GRAYBLUE 0X5458 //灰蓝色
#define LIGHTGREEN 0X841F //浅绿色
#define LGRAY 0XC618 //浅灰色(PANNEL),窗体背景色
#define LGRAYBLUE 0XA651 //浅灰蓝色(中间层颜色)
#define LBBLUE 0X2B12 //浅棕蓝色(选择条目的反色)
void LCD_GPIO_Init(void);//初始化GPIO
void LCD_Writ_Bus(u8 dat);//模拟SPI时序
void LCD_WR_DATA8(u8 dat);//写入一个字节
void LCD_WR_DATA(u16 dat);//写入两个字节
void LCD_WR_REG(u8 dat);//写入一个指令
void LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2);//设置坐标函数
void LCD_Init(void);//LCD初始化
void LCD_Fill(u16 xsta,u16 ysta,u16 xend,u16 yend,u16 color);//指定区域填充颜色
void LCD_DrawPoint(u16 x,u16 y,u16 color);//在指定位置画一个点
void LCD_DrawLine(u16 x1,u16 y1,u16 x2,u16 y2,u16 color);//在指定位置画一条线
void LCD_DrawRectangle(u16 x1, u16 y1, u16 x2, u16 y2,u16 color);//在指定位置画一个矩形
void Draw_Circle(u16 x0,u16 y0,u8 r,u16 color);//在指定位置画一个圆
void LCD_ShowChar(u16 x,u16 y,u8 num,u16 fc,u16 bc,u8 sizey,u8 mode);//显示一个字符
void LCD_ShowString(u16 x,u16 y,char *p,u16 fc,u16 bc,u8 sizey,u8 mode);//显示字符串
u32 mypow(u8 m,u8 n);//求幂
void LCD_ShowIntNum(u16 x,u16 y,u16 num,u8 len,u16 fc,u16 bc,u8 sizey);//显示整数变量
void LCD_ShowFloatNum1(u16 x,u16 y,float num,u8 len,u16 fc,u16 bc,u8 sizey);//显示两位小数变量
void LCD_ShowPicture(u16 x,u16 y,u16 length,u16 width,const u8 pic[]);//显示图片
#endif oledinit.cpp
/*
* @Author: 皎皎 3412485034@qq.com
* @Date: 2022-08-14 00:18:06
* @LastEditors: 皎皎 3412485034@qq.com
* @LastEditTime: 2022-08-15 10:28:36
* @FilePath: \WIFI爬取 - 副本\lib\oledfont\oledinit.cpp
* @Description:
*
* Copyright (c) 2022 by 皎皎 3412485034@qq.com, All Rights Reserved.
*/
#include "oledfont.h"
#include <Arduino.h>
#include "oled.h"
void delay_ms(int t)
{
delay(t);
}
void LCD_GPIO_Init(void)
{
pinMode(18,OUTPUT);//res
pinMode(19,OUTPUT);//cs
pinMode(21,OUTPUT);//scl
pinMode(22,OUTPUT);//sda
pinMode(23,OUTPUT);//dc
pinMode(5,OUTPUT);//blk
}
/******************************************************************************
函数说明：LCD串行数据写入函数
入口数据：dat 要写入的串行数据
返回值： 无
******************************************************************************/
void LCD_Writ_Bus(u8 dat)
{
u8 i;
LCD_CS_Clr();
for(i=0;i<8;i++)
{
LCD_SCLK_Clr();
if(dat&0x80)
{
LCD_MOSI_Set();
}
else
{
LCD_MOSI_Clr();
}
LCD_SCLK_Set();
dat<<=1;
}
LCD_CS_Set();
}
/******************************************************************************
函数说明：LCD写入数据
入口数据：dat 写入的数据
返回值： 无
******************************************************************************/
void LCD_WR_DATA8(u8 dat)
{
LCD_Writ_Bus(dat);
}
/******************************************************************************
函数说明：LCD写入数据
入口数据：dat 写入的数据
返回值： 无
******************************************************************************/
void LCD_WR_DATA(u16 dat)
{
LCD_Writ_Bus(dat>>8);
LCD_Writ_Bus(dat);
}
/******************************************************************************
函数说明：LCD写入命令
入口数据：dat 写入的命令
返回值： 无
******************************************************************************/
void LCD_WR_REG(u8 dat)
{
LCD_DC_Clr();//写命令
LCD_Writ_Bus(dat);
LCD_DC_Set();//写数据
}
/******************************************************************************
函数说明：设置起始和结束地址
入口数据：x1,x2 设置列的起始和结束地址
y1,y2 设置行的起始和结束地址
返回值： 无
******************************************************************************/
void LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2)
{
LCD_WR_REG(0x2a);//列地址设置
LCD_WR_DATA(x1);
LCD_WR_DATA(x2);
LCD_WR_REG(0x2b);//行地址设置
LCD_WR_DATA(y1);
LCD_WR_DATA(y2);
LCD_WR_REG(0x2c);//储存器写
}
void LCD_Init(void)
{
LCD_GPIO_Init();//初始化GPIO
LCD_RES_Clr();//复位
delay_ms(100);
LCD_RES_Set();
delay_ms(100);
LCD_BLK_Set();//打开背光
delay_ms(100);
LCD_WR_REG(0xEF);
LCD_WR_REG(0xEB);
LCD_WR_DATA8(0x14);
LCD_WR_REG(0xFE);
LCD_WR_REG(0xEF);
LCD_WR_REG(0xEB);
LCD_WR_DATA8(0x14);
LCD_WR_REG(0x84);
LCD_WR_DATA8(0x40);
LCD_WR_REG(0x85);
LCD_WR_DATA8(0xFF);
LCD_WR_REG(0x86);
LCD_WR_DATA8(0xFF);
LCD_WR_REG(0x87);
LCD_WR_DATA8(0xFF);
LCD_WR_REG(0x88);
LCD_WR_DATA8(0x0A);
LCD_WR_REG(0x89);
LCD_WR_DATA8(0x21);
LCD_WR_REG(0x8A);
LCD_WR_DATA8(0x00);
LCD_WR_REG(0x8B);
LCD_WR_DATA8(0x80);
LCD_WR_REG(0x8C);
LCD_WR_DATA8(0x01);
LCD_WR_REG(0x8D);
LCD_WR_DATA8(0x01);
LCD_WR_REG(0x8E);
LCD_WR_DATA8(0xFF);
LCD_WR_REG(0x8F);
LCD_WR_DATA8(0xFF);
LCD_WR_REG(0xB6);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x20);
LCD_WR_REG(0x36);
if(USE_HORIZONTAL==0)LCD_WR_DATA8(0x08);
else if(USE_HORIZONTAL==1)LCD_WR_DATA8(0xC8);
else if(USE_HORIZONTAL==2)LCD_WR_DATA8(0x68);
else LCD_WR_DATA8(0xA8);
LCD_WR_REG(0x3A);
LCD_WR_DATA8(0x05);
LCD_WR_REG(0x90);
LCD_WR_DATA8(0x08);
LCD_WR_DATA8(0x08);
LCD_WR_DATA8(0x08);
LCD_WR_DATA8(0x08);
LCD_WR_REG(0xBD);
LCD_WR_DATA8(0x06);
LCD_WR_REG(0xBC);
LCD_WR_DATA8(0x00);
LCD_WR_REG(0xFF);
LCD_WR_DATA8(0x60);
LCD_WR_DATA8(0x01);
LCD_WR_DATA8(0x04);
LCD_WR_REG(0xC3);
LCD_WR_DATA8(0x13);
LCD_WR_REG(0xC4);
LCD_WR_DATA8(0x13);
LCD_WR_REG(0xC9);
LCD_WR_DATA8(0x22);
LCD_WR_REG(0xBE);
LCD_WR_DATA8(0x11);
LCD_WR_REG(0xE1);
LCD_WR_DATA8(0x10);
LCD_WR_DATA8(0x0E);
LCD_WR_REG(0xDF);
LCD_WR_DATA8(0x21);
LCD_WR_DATA8(0x0c);
LCD_WR_DATA8(0x02);
LCD_WR_REG(0xF0);
LCD_WR_DATA8(0x45);
LCD_WR_DATA8(0x09);
LCD_WR_DATA8(0x08);
LCD_WR_DATA8(0x08);
LCD_WR_DATA8(0x26);
LCD_WR_DATA8(0x2A);
LCD_WR_REG(0xF1);
LCD_WR_DATA8(0x43);
LCD_WR_DATA8(0x70);
LCD_WR_DATA8(0x72);
LCD_WR_DATA8(0x36);
LCD_WR_DATA8(0x37);
LCD_WR_DATA8(0x6F);
LCD_WR_REG(0xF2);
LCD_WR_DATA8(0x45);
LCD_WR_DATA8(0x09);
LCD_WR_DATA8(0x08);
LCD_WR_DATA8(0x08);
LCD_WR_DATA8(0x26);
LCD_WR_DATA8(0x2A);
LCD_WR_REG(0xF3);
LCD_WR_DATA8(0x43);
LCD_WR_DATA8(0x70);
LCD_WR_DATA8(0x72);
LCD_WR_DATA8(0x36);
LCD_WR_DATA8(0x37);
LCD_WR_DATA8(0x6F);
LCD_WR_REG(0xED);
LCD_WR_DATA8(0x1B);
LCD_WR_DATA8(0x0B);
LCD_WR_REG(0xAE);
LCD_WR_DATA8(0x77);
LCD_WR_REG(0xCD);
LCD_WR_DATA8(0x63);
LCD_WR_REG(0x70);
LCD_WR_DATA8(0x07);
LCD_WR_DATA8(0x07);
LCD_WR_DATA8(0x04);
LCD_WR_DATA8(0x0E);
LCD_WR_DATA8(0x0F);
LCD_WR_DATA8(0x09);
LCD_WR_DATA8(0x07);
LCD_WR_DATA8(0x08);
LCD_WR_DATA8(0x03);
LCD_WR_REG(0xE8);
LCD_WR_DATA8(0x34);
LCD_WR_REG(0x62);
LCD_WR_DATA8(0x18);
LCD_WR_DATA8(0x0D);
LCD_WR_DATA8(0x71);
LCD_WR_DATA8(0xED);
LCD_WR_DATA8(0x70);
LCD_WR_DATA8(0x70);
LCD_WR_DATA8(0x18);
LCD_WR_DATA8(0x0F);
LCD_WR_DATA8(0x71);
LCD_WR_DATA8(0xEF);
LCD_WR_DATA8(0x70);
LCD_WR_DATA8(0x70);
LCD_WR_REG(0x63);
LCD_WR_DATA8(0x18);
LCD_WR_DATA8(0x11);
LCD_WR_DATA8(0x71);
LCD_WR_DATA8(0xF1);
LCD_WR_DATA8(0x70);
LCD_WR_DATA8(0x70);
LCD_WR_DATA8(0x18);
LCD_WR_DATA8(0x13);
LCD_WR_DATA8(0x71);
LCD_WR_DATA8(0xF3);
LCD_WR_DATA8(0x70);
LCD_WR_DATA8(0x70);
LCD_WR_REG(0x64);
LCD_WR_DATA8(0x28);
LCD_WR_DATA8(0x29);
LCD_WR_DATA8(0xF1);
LCD_WR_DATA8(0x01);
LCD_WR_DATA8(0xF1);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x07);
LCD_WR_REG(0x66);
LCD_WR_DATA8(0x3C);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0xCD);
LCD_WR_DATA8(0x67);
LCD_WR_DATA8(0x45);
LCD_WR_DATA8(0x45);
LCD_WR_DATA8(0x10);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x00);
LCD_WR_REG(0x67);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x3C);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x01);
LCD_WR_DATA8(0x54);
LCD_WR_DATA8(0x10);
LCD_WR_DATA8(0x32);
LCD_WR_DATA8(0x98);
LCD_WR_REG(0x74);
LCD_WR_DATA8(0x10);
LCD_WR_DATA8(0x85);
LCD_WR_DATA8(0x80);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x4E);
LCD_WR_DATA8(0x00);
LCD_WR_REG(0x98);
LCD_WR_DATA8(0x3e);
LCD_WR_DATA8(0x07);
LCD_WR_REG(0x35);
LCD_WR_REG(0x21);
LCD_WR_REG(0x11);
delay_ms(120);
LCD_WR_REG(0x29);
delay_ms(20);
}
接下来是ESP32联网
void WiFi_Connect()
{
WiFi.begin("WIFI名", "密码");
while (WiFi.status() != WL_CONNECTED)
{ //这里是阻塞程序，直到连接成功
delay(300);
Serial.print(".");
}
}联网后，就可以上网获取时间了，这里要注意得到的数据是JSON格式的，要用JSON解析工具将其解析并储存。
下面是用了本身库里面time.h的工具获取时间，当然还有很多别的办法，自行学习咯。
{
const char *ntpServer = "pool.ntp.org";
const long gmtOffset_sec = 8 * 3600;
const int daylightOffset_sec = 0;
configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
struct tm time;
if (!getLocalTime(&time))
{
Serial.println("Failed to obtain time");
return;
}
hour=time.tm_hour;
fen=time.tm_min;
}然后表盘取模之类的
我选择了一张没有指针的表盘
将其16位化（电脑自带画图工具可以实现），变成这样
一半灰一半白，居然还有点好看
然后取模并显示。
最后就是计算时间对应的指针了，这里分两步，第一个是写一个函数用来画针，传入参数包括起始地点，指针长度，指针角度；第二个是根据时间，算出指针的角度，互相配合，就可以显示出指针啦。
hour.cpp
#include "hour.h"
#include "cmath"
#include "oledfont.h"
#define pi 3.1415926
extern int hour;
extern int fen;
void draw_line(int x,int y,int lenth,int angle)
{
LCD_DrawLine(x,y,x+lenth*sin((angle*pi)/180),y-lenth*cos((angle*pi)/180),BLACK);//在指定位置画一条线
}
void draw_zhen(int x,int y,int lenth,int angle)
{
for(int i=1;i<3;i++)
{
draw_line(x+i,y+i,lenth,angle);
draw_line(x-i,y-i,lenth,angle);
}
}
int get_fen_angle(int m)
{
return 6*m;
}
int get_hour_angle(int m)
{
return ((m%12)*30)+fen/2;
}
hour.h
/*
* @Author: 皎皎 3412485034@qq.com
* @Date: 2022-08-15 15:53:02
* @LastEditors: 皎皎 3412485034@qq.com
* @LastEditTime: 2022-08-15 18:29:22
* @FilePath: \WIFI爬取 - 副本\lib\hour\hour.h
* @Description: HOUR
*
* Copyright (c) 2022 by 皎皎 3412485034@qq.com, All Rights Reserved.
*/
#ifndef HOUR_H
#define HOUR_H
#include "oled.h"
#define minzhen 0
#define shizhen 1
int get_fen_angle(int m);
int get_hour_angle(int m);
void draw_zhen(int x,int y,int lenth,int angle);
#endif 最终效果就是这样
还是很精巧的，自己设计个外壳，画个电池板，就可以当手表用了。
本文含有隐藏内容，请 开通VIP 后查看
