Part1背景知识

数字高程模型（DEM，Digital Elevation Model）大部分时候，用作地形地貌分析。将概念泛化，提出了数字表面模型（DSM，Digital Surface Model）。可以理解为，DSM数据，把建筑物、植被去除后，就得到了DEM（图1）。

根据这个现象，可以用来计算植被的高度。在农业中，可以在播种前获取一景DEM（土壤的高度），每个生长期，获取一景DSM（作物的高度）。二者相减，就得到了各个生长期农作物的高度数据。这个数据，可以用来评价作物的生长高度，也可以用作作物表型分析，得出一系列有价值的计算结果（图2）。

原文链接：【教程】DEM差值计算实现农作物株高计算的操作方法

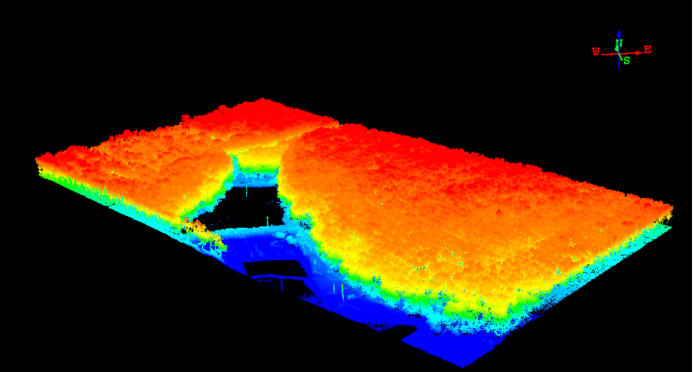

图 1一块农田上的房屋和植被

图 2基础高程与上覆植被关系图

Part2实验一：Bandmath相减

（1）打开数据

在ENVI中依次打开农田的土壤DEM和拔节期DEM数据。

图3 平地DEM与拔节期作物DEM

（2）查看数据

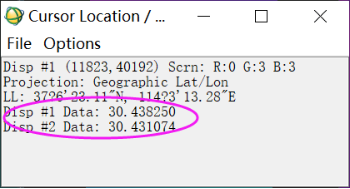

从灰度值查询框，可以看出两景数据，存在高度差，这个差值就是作物的生长高度。

图 3高度差异即作物高度

（3）波段运算

由于两景图像进行了配准，叠置关系是正确的，因此可以尝试直接进行Bandmath计算。b1*1.0-b2*1.0，这里乘以1.0是为了确保计算结果是浮点型，防止四舍五入引起误差。

图 4构建计算公式

（4）出现问题

原则上，b1选择拔节期DEM，b2选择平地DEM，直接计算即可。但是发现，选择一个数据后，另一个会消失。

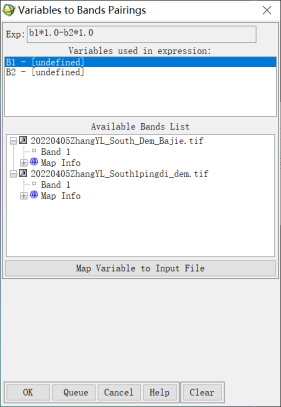

图 5 波段选择前

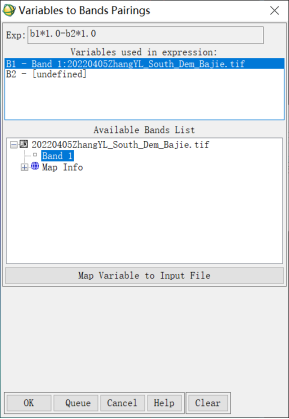

图 6 波段选择后

（5）分析原因

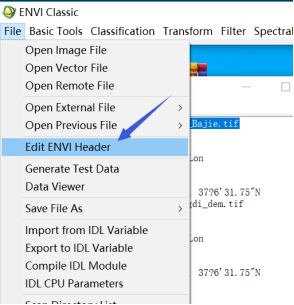

查看两景图像的头文件。发现拔节期的维数为20541 x 50271 x 1，平地的维数为20548 x 50282 x 1。两景图像的像素无法精确地一一对齐，导致无法实现相减计算。

图 7 维数差异

（6）改进思路

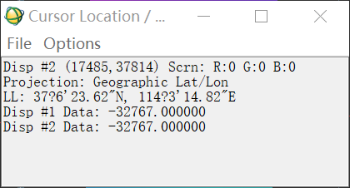

分析数据，发现图像存在一个大范围的黑边，且是无效数据-32767.0。通过裁剪一个图框，将两景数据精确地配准起来，应该可以解决这个问题。

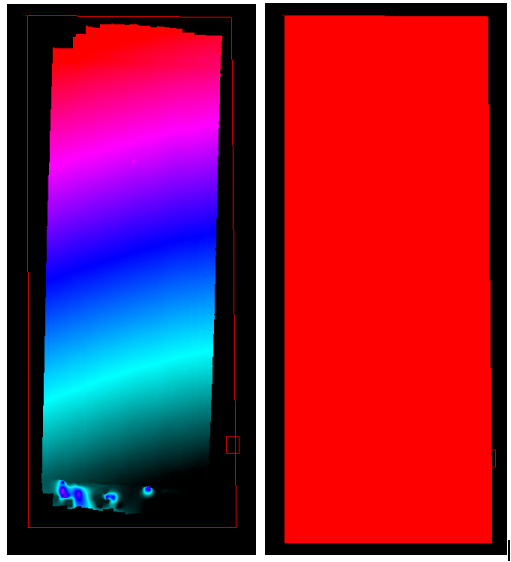

图 8 黑边像素

Part3试验二：数据规整化

（1）绘制感兴趣区

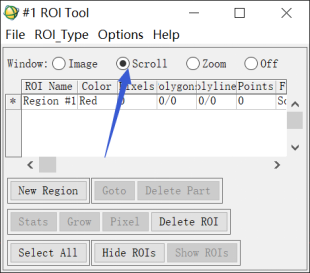

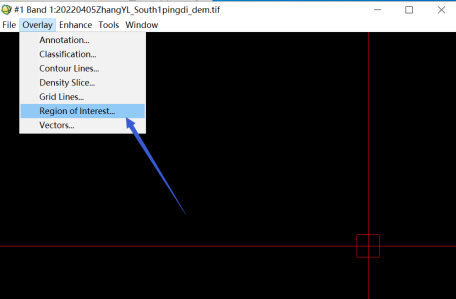

在平地DEM数据浏览窗口，打开感兴趣区。

图 9 感兴趣区

选择全局浏览窗口，绘制感兴趣区。

图 10 全局窗口

在全局窗口绘制出整体区域，尽量多包括一些边缘像素，防止有效数据被裁剪掉了。点右键完成边框的绘制。

图 11 绘制农田范围

保存这个感兴趣区。

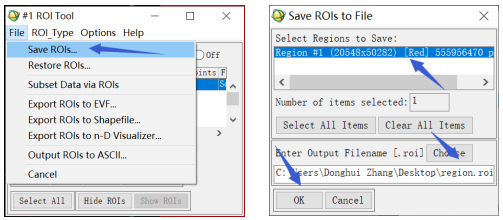

图 12 保存感兴趣区

（2）平地数据裁剪

选择感兴趣区裁剪图像。

图 13 保存感兴趣区

选择平地数据。

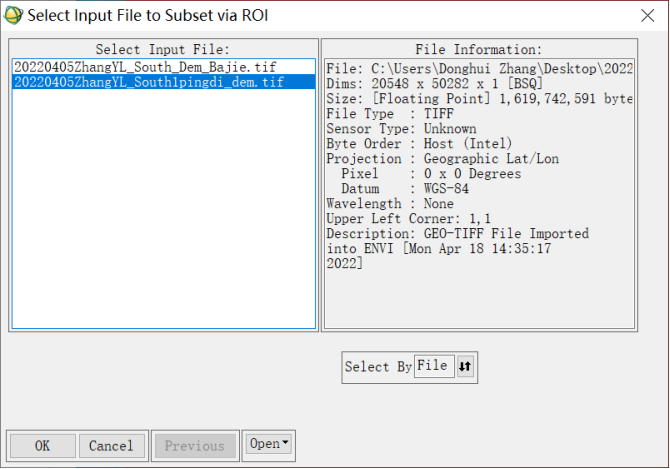

图 14 选择平地数据

选择像元，设置红框外的像素值为0，命名1_pingdi，点击OK。

图 15 选择平地数据

（3）拔节期数据裁剪

选中感兴趣点集合。

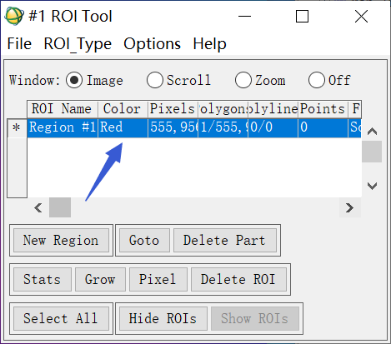

图 16 感兴趣区选中

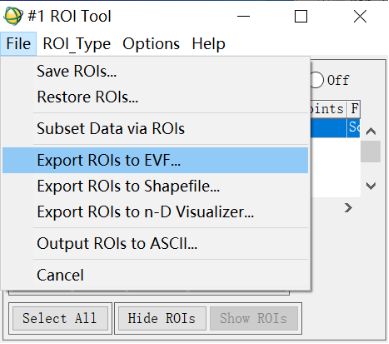

将ROI数据格式导出为EVF格式。

图 17 到处ENVI标准矢量格式

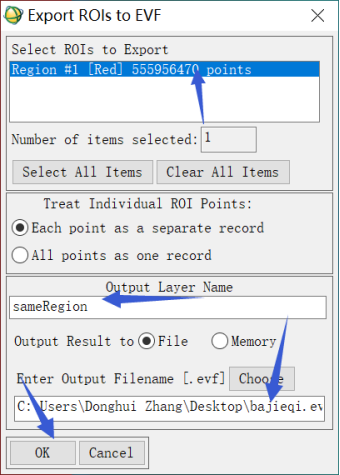

将感兴趣导出，矢量图层命名为：sameRegion。

图 18 设置保存选项

把同样区域的图层文件，叠加到拔节期数据上。

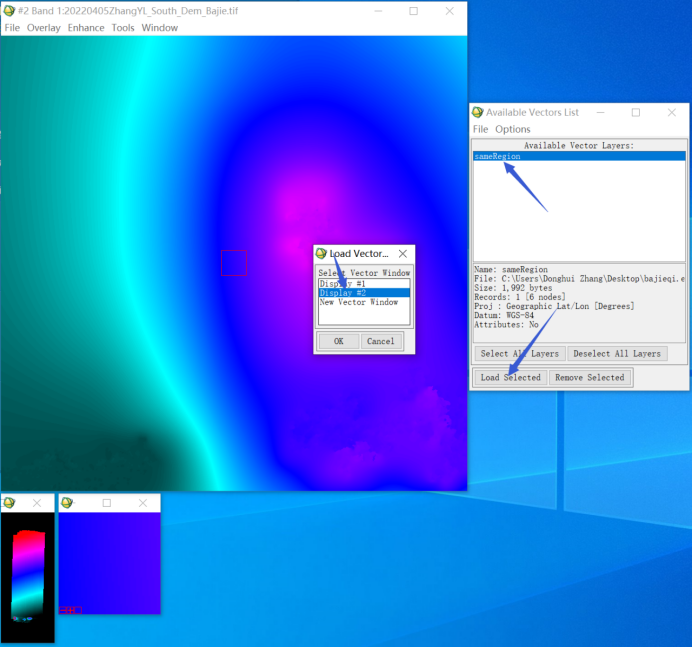

图 19 矢量数据叠加

可以看到图框的范围。

图 20 重叠区域设置

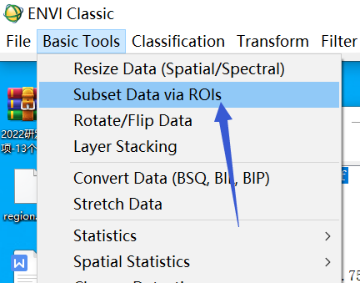

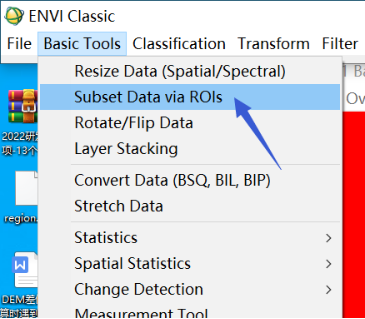

选择裁剪工具。

图 21 裁剪感兴趣区

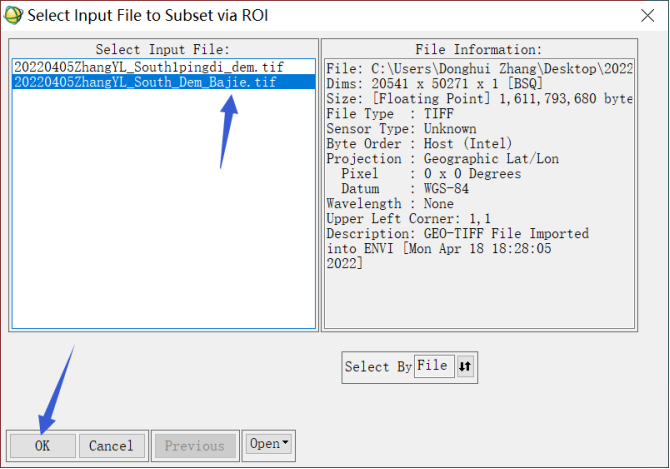

选择拔节期数据。

图 22 数据选择

设置相应的参数，完成对拔节期数据的裁剪。

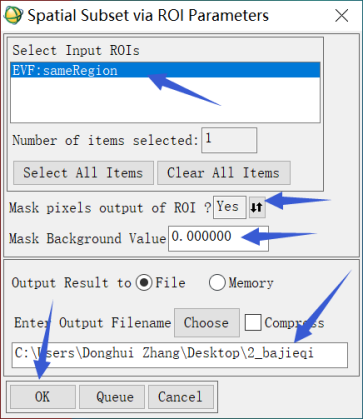

图 23 图层选择

Part4株高计算的实现

（1）波段运算

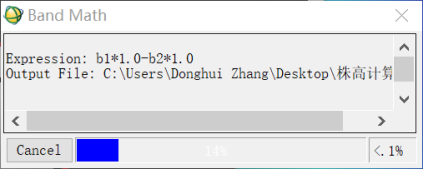

在Bandmath处，输入b1*1.0-b2*1.0。

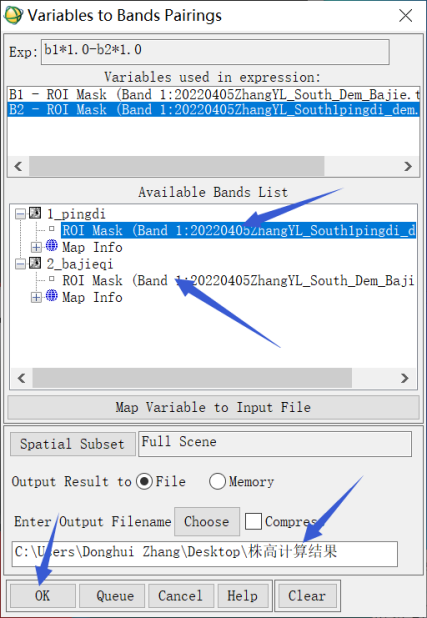

图 24 波段运算设置

可以正常计算。

图 25 计算成功

至此，得到株高的计算结果图。建议在ArcGIS里面进行相应的制图。也可以在ENVI里面进行大致的制图分析。

（2）调整计算系数

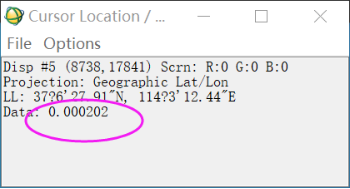

由于植株的高程变化较小，仅仅为万分位级，制图时很难有效区分。因此，将小数点进行后移4位处理。

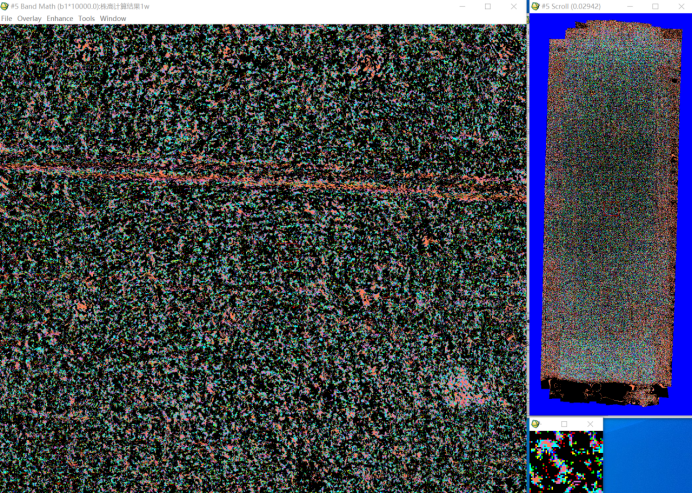

图 26 株高数值过小

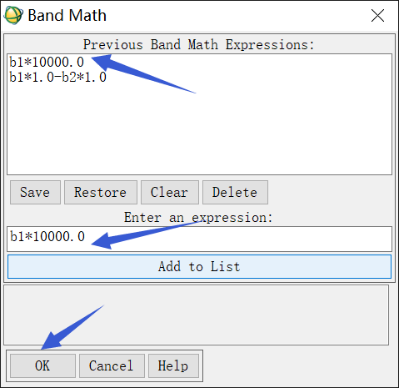

在Bandmath里输入：b1*10000.0

图 27 小数点后移操作

选择文件。

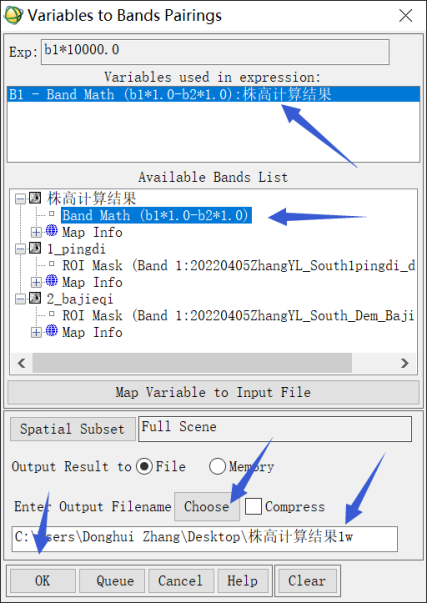

图 28 保存文件

（3）密度分割

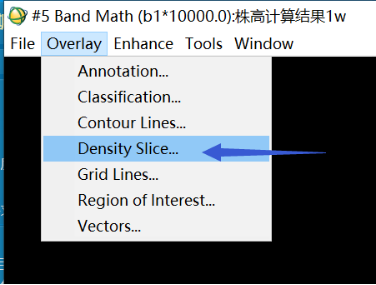

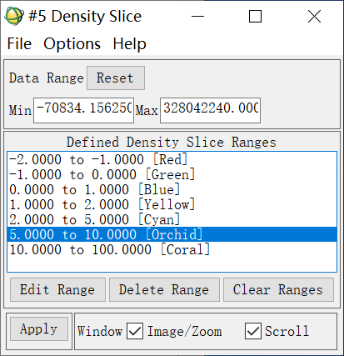

加载新生成的文件，选择密度分割。

图 29 制图前密度分割

根据数据情况，生成密度分割结果文件。

图 30 密度分割结果文件

（4）制图结果

得到整片农田的株高变化结果图。

图 31  DEM差值计算实现农作物株高计算的结果图

Part5结论与讨论

在农作物播种前，获取一下农田的本底高程，再在作物的各个生长期，分别获取其数字表面模型，可以掌握整片农田的长势情况，是一项重要的作物表型研究方法。文中简单介绍了相应的实现操作方法，对相关领域研究具有启发意义。
