大家在复现电力类的论文的时候是不是经常会看到这个东西？

又黑又细，还不知道名字。

其实这是三相电压电流测量模块Three-Phase V-I Measurement

位置：
Simscape / Electrical / Specialized Power Systems / Fundamental Blocks / Measurements

1.模块外形

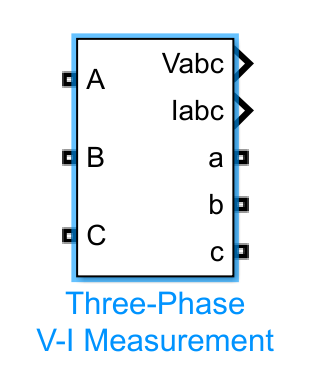

最开始它长这样：

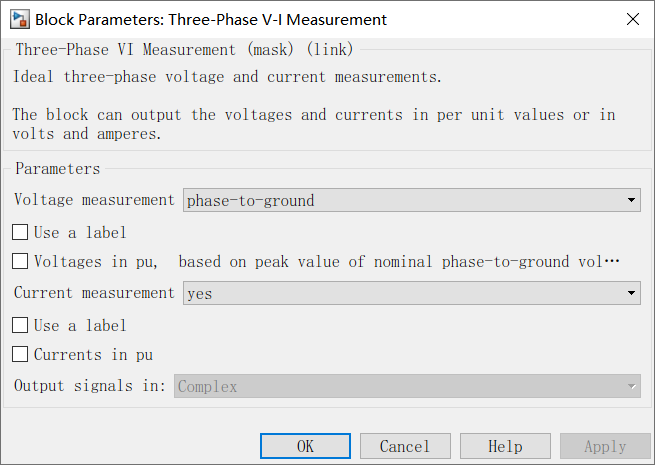

双击模块，可以看到：

上图所示的设置模式为测量对地相电压和电流的。（不使用标签）

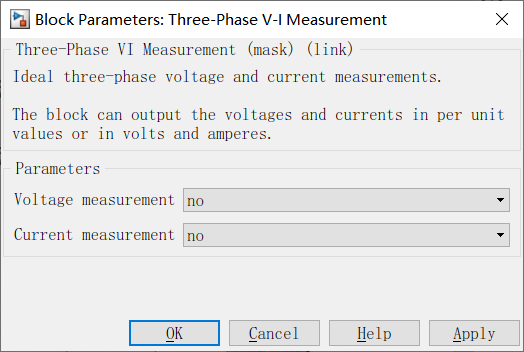

如果不需要测量电压电流，可以改成：

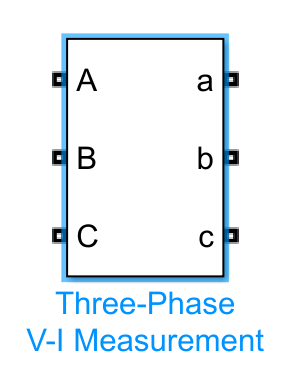

模块就变成：

这时候再改变模块背景颜色和宽度：

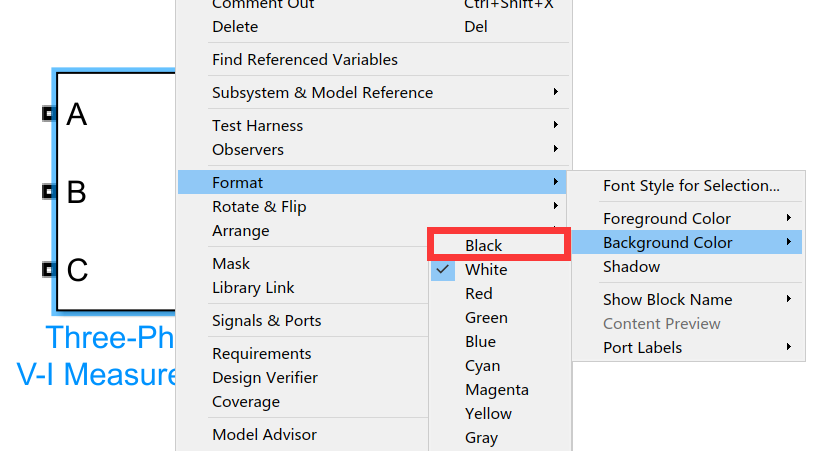

右键单击模块 Format > Background Color > Black

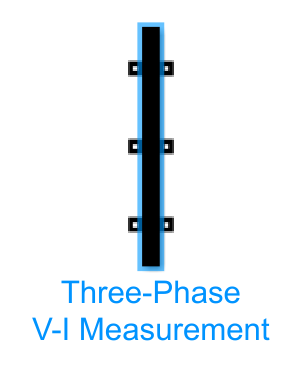

再把它缩小，最终变成：

是不是和文章开头的差不多了

2.模块使用

刚才提到了模块可以测量电压电流，接下来讲讲如何测量的问题。

2.1 外接示波器测量波形

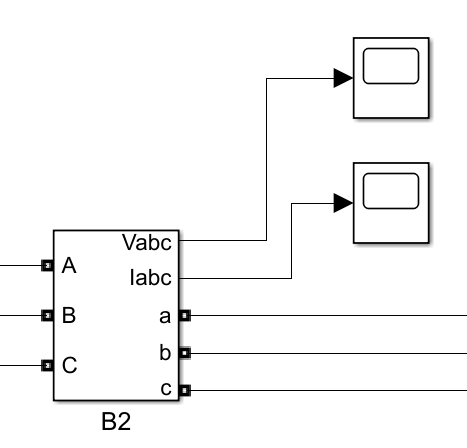

最简单直接的方法就是外接一个示波器：

前提是在测量的情况下：

2.2 使用标签引出

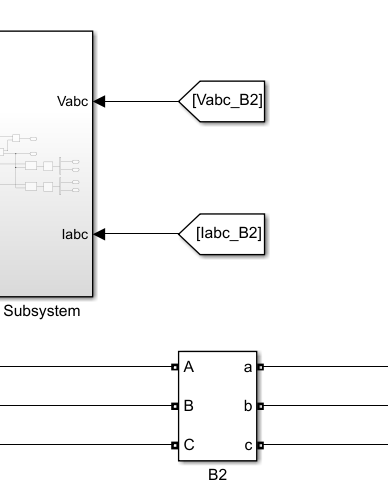

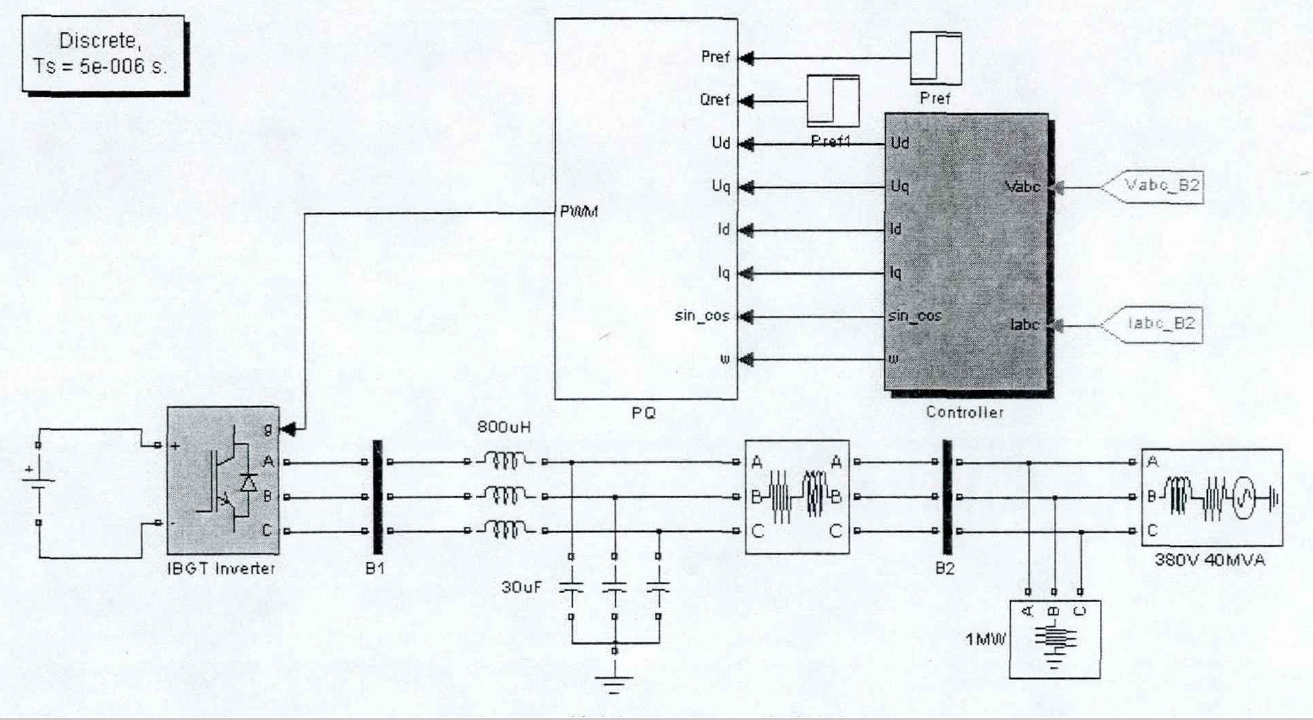

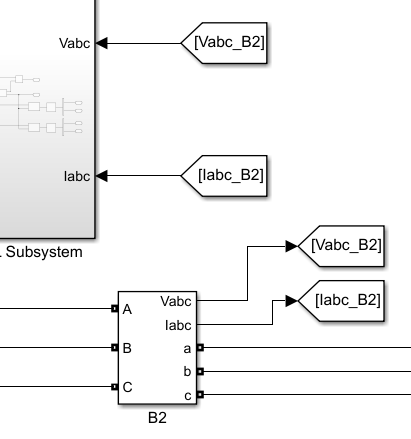

如下图，没有直接用示波器测量电压电流，而是使用标签引出，分别命名为"Vabc_B2"和"Iabc_B2"，用 From 模块连接作为 Controller 子系统的输入。

图片来源：
[1] 冒波波. 微电网运行与控制的建模与仿真[D]. 西南交通大学, 2012.

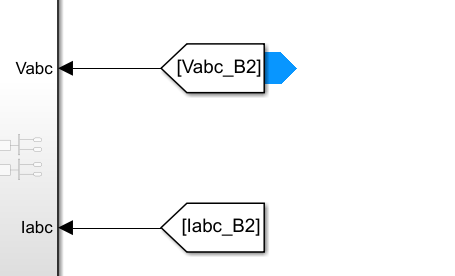

再如：

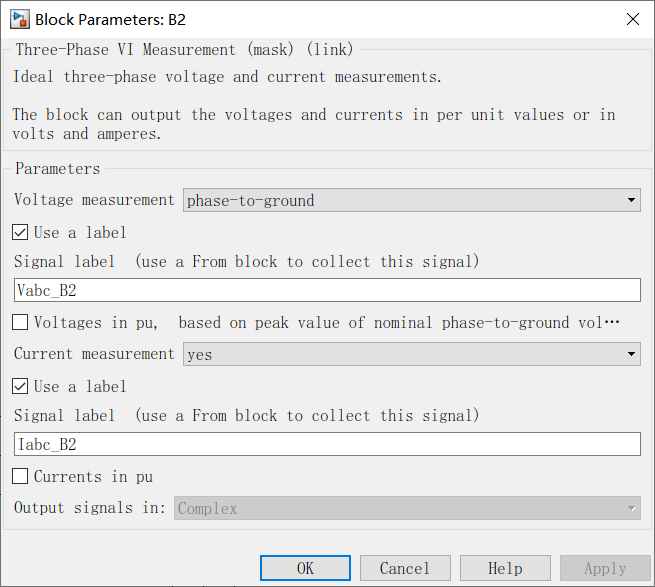

B2内部设置：

注意标签名字对应。

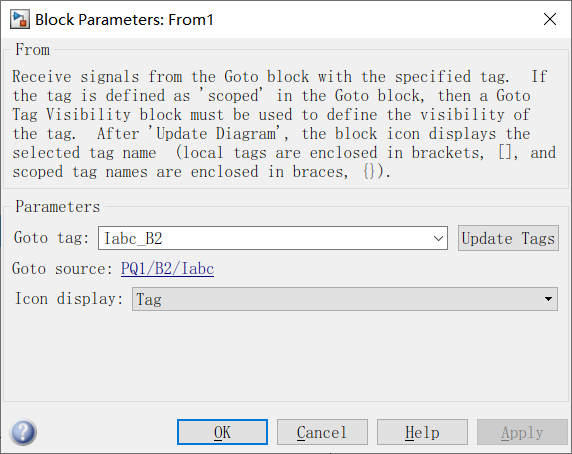

From模块设置：

2.3 使用goto引出

除了使用标签标记，还可以用goto引出。在From模块右边拖动引出goto模块。

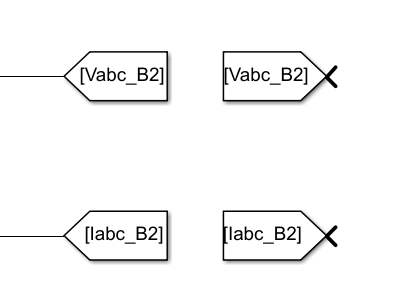

可以得到：

然后将goto接入Three-Phase V-I Measurement：

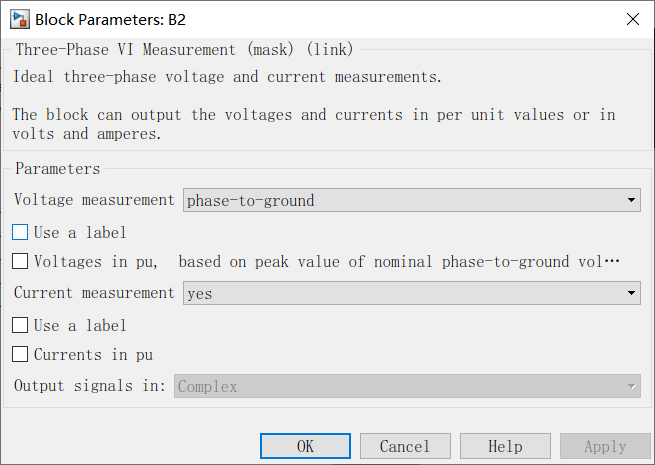

B2内部设置：
