LiveGBS国标视频平台如何获取接入视频通道的直播流地址HLS/HTTP-FLV/WS-FLV/WebRTC/RTMP/RTSP

发布于:2023-01-20 ⋅ 阅读:(5) ⋅ 点赞:(0) ⋅ 评论:(0)

1、背景说明

LiveGBS国标GB/T28181流媒体服务器软件,支持设备|平台GB28181注册接入、向上级联第三方国标平台, 可视化的WEB页面管理(页面源码开源);支持云台控制、设备录像检索、回放,支持语音对讲,用户管理, 多种协议流输出,实现浏览器无插件直播。

在项目过程中,需要播放视频流。视频集成的方式有几种呢?下面会详细说明2中常见的集成方式。

2、视频集成方式

  • 分享页面集成
    直接集成包含播放器的页面到业务系统中去,如 iframe 方式集成页面

  • 视频流地址集成
    通过接口或其它方式获取视频流的地址,设置到web播放器|APP播放器|PC播放器中,进行播放。可以使用LivePlayer.js H5播放器

3、分享页面集成说明

3.1、 获取通道分享页面

3.1.1、查看通道

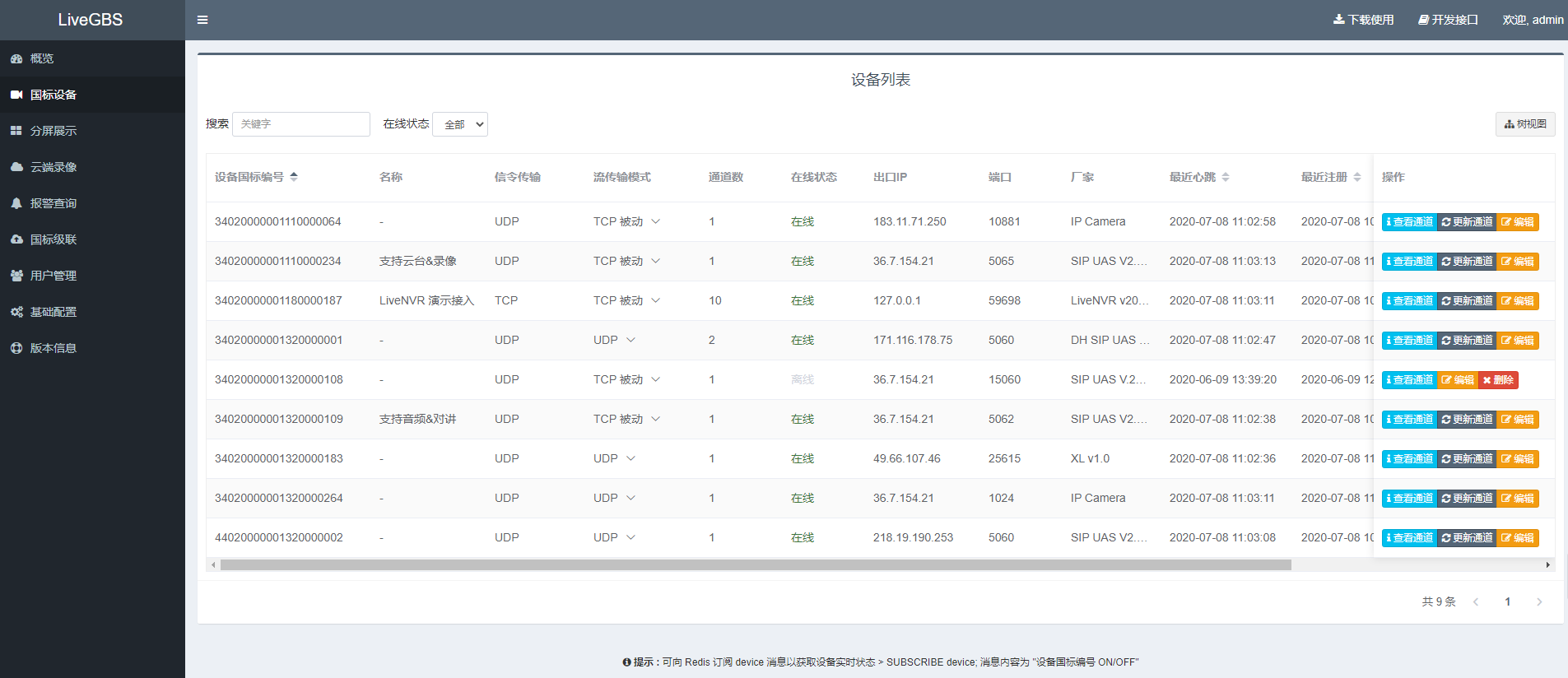

上一层的设备可以是一个NVR,一个下级平台,一个单兵设备。点击设备列表的 【查看通道】,可以查看到设备下面具体的视频通道(摄像头)。
在这里插入图片描述

3.1.2、分享页面

通道可以配置开启分享, 分享之后,可以获得一个具体的播放页面,分享的是页面地址并非原始流地址。可以直接集成分享页面到自己的业务系统中(通过iframe方式集成)

3.1.2.1、开启分享

LiveGBS可以控制单个视频通道 ,是否可以被分享,默认不分享,可以在通道列表中开启分享
在这里插入图片描述

3.1.2.2、分享页面传参

具体的分享页面可以附件的一些参数可以参考:使用分享页面
在这里插入图片描述

3.1.2.3、分享页面播放

在这里插入图片描述

手机端可以直接扫码观看,或是 手机浏览器访问分享的直播页面
在这里插入图片描述

4、视频流地址集成说明

4.1 获取通道视频直播流地址

4.1.1、直播流地址(页面查看获取)

  • 国标设备-》查看通道-》播放

默认播放的 的直播流, 可以点击下面的选项,切换播放的直播流格式

这里的点击播放,实际上是取视频直播流地址,设置到播放器中的,下面会具体说明如何获取视频直播流地址

在这里插入图片描述

  • 浏览器跟踪NETWORK
    浏览器可以 f12 打开开发者模式,再查看通道点击播放,然后在 Network 中跟踪到 api/v1/stream/start 接口调用和结果
    在这里插入图片描述

4.1.2、直播流地址(接口调用获取)

4.1.2.1、实时直播-开始直播接口说明

通过调用接口的方式获取直播流地址,具体接口 实时直播 - 开始直播 /api/v1/stream/start

在这里插入图片描述

4.1.2.2、实时直播-开始直播接口调用示例

接口请求示例

http://192.168.2.135:10000/api/v1/stream/start?serial=34020000001110000234&code=34020000001320000234

接口返回示例

{
    "AudioEnable": false,
    "CDN": "",
    "CascadeSize": 0,
    "ChannelCustomName": "演示",
    "ChannelID": "34020000001320000234",
    "ChannelName": "演示",
    "ChannelPTZType": 1,
    "DeviceID": "34020000001110000234",
    "Duration": 2,
    "FLV": "http://192.168.2.135:10000/sms/34020000002020000001/flv/hls/34020000001110000234_34020000001320000234.flv",
    "HLS": "http://192.168.2.135:10000/sms/34020000002020000001/hls/34020000001110000234_34020000001320000234/34020000001110000234_34020000001320000234_live.m3u8",
    "RTMP": "rtmp://192.168.2.135:11935/hls/34020000001110000234_34020000001320000234",
    "RTSP": "rtsp://192.168.2.135:554/34020000001110000234_34020000001320000234",
    "WS_FLV": "ws://192.168.2.135:10000/sms/34020000002020000001/ws-flv/hls/34020000001110000234_34020000001320000234.flv",
    "WEBRTC": "webrtc://192.168.2.135:10000/sms/34020000002020000001/rtc/34020000001110000234_34020000001320000234",
    "InBitRate": 0,
    "InBytes": 0,
    "NumOutputs": 0,
    "Ondemand": true,
    "OutBytes": 0,
    "RecordStartAt": "",
    "RelaySize": 0,
    "SnapURL": "/snap/34020000001110000234/34020000001320000234.jpg?t=1594177940107633780",
    "SourceAudioCodecName": "",
    "SourceAudioSampleRate": 0,
    "SourceVideoCodecName": "",
    "SourceVideoFrameRate": 0,
    "SourceVideoHeight": 0,
    "SourceVideoWidth": 0,
    "StartAt": "2020-07-08 11:16:14",
    "StreamID": "stream:34020000001110000234:34020000001320000234",
    "Transport": "TCP"
}

4.1.2.3、获取HTTP-FLV直播流地址

取接口返回的 FLV 字段

"FLV": "http://192.168.2.135:10000/sms/34020000002020000001/flv/hls/34020000001110000234_34020000001320000234.flv",

4.1.2.4、获取HLS直播流地址

取接口返回的 HLS 字段

"HLS": "http://192.168.2.135:10000/sms/34020000002020000001/hls/34020000001110000234_34020000001320000234/34020000001110000234_34020000001320000234_live.m3u8",

4.1.2.5、获取WebRTC直播流地址

取接口返回的 WEBRTC字段

"WEBRTC": "webrtc://192.168.2.135:10000/sms/34020000002020000001/rtc/34020000001110000234_34020000001320000234",

4.1.2.6、获取RTMP直播流地址

取接口返回的 RTMP 字段,对应的 RTMP 端口需要在服务端开放 TCP

"RTMP": "rtmp://192.168.2.135:11935/hls/34020000001110000234_34020000001320000234",

4.1.2.7、获取WS-FLV直播流地址

取接口返回的 WS_FLV字段

"WS_FLV": "ws://192.168.2.135:10000/sms/34020000002020000001/ws-flv/hls/34020000001110000234_34020000001320000234.flv",

4.1.2.8、RTSP

4.1.2.8.1、开启RTSP

在基础配置 -> 流媒体服务配置中配置,RTSP端口,对应的 RTSP 端口需要在服务端开放 TCP
在这里插入图片描述

4.1.2.8.2、获取RTSP直播流地址

取接口返回的 RTSP 字段

"RTSP": "rtsp://192.168.2.135:554/34020000001110000234_34020000001320000234",

4.1.3、直播流地址(静态拼接获取)

如果需要通过直播流地址直接拉流, 而不是通过开始直播接口, 请开启 基础配置 -》允许直播地址拉流

配置规则如下:

HTTP端口直播流地址格式

  • WEBRTC: webrtc://{cms_ip}:{port}/sms/{sms_id}/rtc/{设备国标编号}_{通道国标编号}

  • FLV: http://{cms_ip}:{port}/sms/{sms_id}/flv/hls/{设备国标编号}_{通道国标编号}.flv

  • WS_FLV: ws://{cms_ip}:{port}/sms/{sms_id}/ws-flv/hls/{设备国标编号}_{通道国标编号}.flv

  • HLS: http://{cms_ip}:{port}/sms/{sms_id}/hls/{设备国标编号}{通道国标编号}/{设备国标编号}{通道国标编号}_live.m3u8

  • RTMP: rtmp://{sms_ip}:{port}/hls/{设备国标编号}_{通道国标编号}

  • RTSP: rtsp://{sms_ip}:{port}/{设备国标编号}_{通道国标编号}

HTTPS端口直播流地址格式

  • WEBRTC: webrtcs://{cms_ip}:{port}/sms/{sms_id}/rtc/{设备国标编号}_{通道国标编号}

  • FLV: https://{cms_ip}:{port}/sms/{sms_id}/flv/hls/{设备国标编号}_{通道国标编号}.flv

  • WS_FLV: wss://{cms_ip}:{port}/sms/{sms_id}/ws-flv/hls/{设备国标编号}_{通道国标编号}.flv

  • HLS: https://{cms_ip}:{port}/sms/{sms_id}/hls/{设备国标编号}{通道国标编号}/{设备国标编号}{通道国标编号}_live.m3u8

  • RTMP: rtmp://{sms_ip}:{port}/hls/{设备国标编号}_{通道国标编号}

  • RTSP: rtsp://{sms_ip}:{port}/{设备国标编号}_{通道国标编号}

5、接口调用相关问题

LiveGBS国标GB/T28181流媒体平台调用接口时遇到401Unauthorized时怎么办?

6、搭建GB28181视频直播平台

高稳GB/T28181国标流媒体服务器软件,支持设备|平台GB28181注册接入、向上级联第三方国标平台,可视化的WEB页面管理(页面源码开源);支持云台控制、设备录像检索、回放,支持语音对讲,用户管理,多种协议流输出,实现浏览器无插件直播

根据GB28181规范,接入设备或是网关平台,在LiveGBS的web管理后台的,国标设备菜单界面中可以查看到设备列表
在这里插入图片描述
