多台变频器、仪表采集数据并缓存,以太网方式与上位机通讯

发布于:2023-01-20 ⋅ 阅读:(220) ⋅ 点赞:(0)

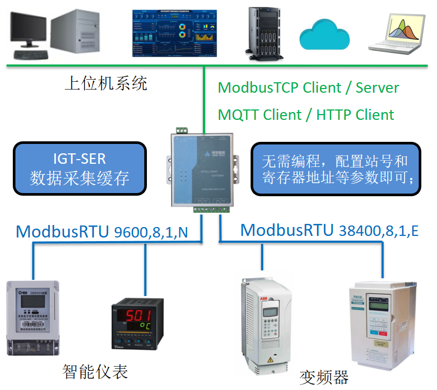

        本案例是通过IGT-SER智能网关模块RS485方式ModbusRTU协议与智能仪表通讯,采集多台仪表的数据后缓存,分别作为ModbusTCP的客户端/服务端与上位机通讯。

        关于智能网关模块实现HTTP发送和接收看这篇文章MQTT发布订阅看这篇文章

        一、IGT-SER智能网关作为服务端(Server):

        IGT-SER采集多台设备数据后缓存,提供网络服务端口,供上位机访问读取数据。网口与串口参数设置如下图:

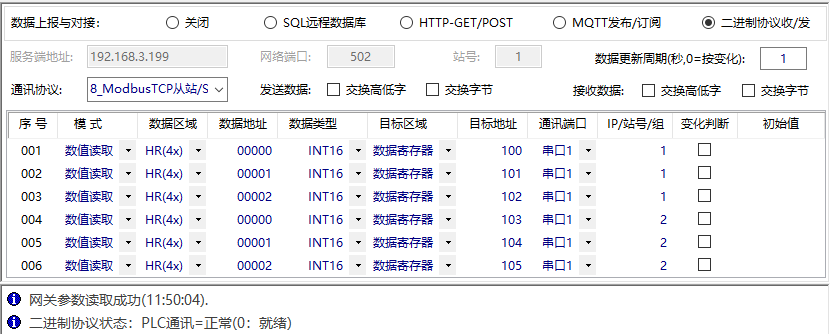

        通过‘参数’->‘数据上报与对接’,进入数据配置页面,选择‘二进制协议收/发’配置每台设备的数据寄存器,如下图:

         通过Modbus Poll测试,通过502端口读取缓存区域的数据,如下图:



        如果不需要缓存,即用网关实现ModbusTCP转ModbusRTU的功能,则只需要设置网口参数和串口参数,不需要配置二进制收/发。

         缓存与不带缓存主要是网口参数的‘对应输出接口’不一样,不带缓存的按以下设置:

        二、IGT-SER智能网关作为客户端(Client):

        采集设备数据后主动发送到网络服务端,供上位机监听接收。该方式还支持三菱的MC协议、西门子的S7协议等。

        网口与串口参数设置跟服务端方式相同。

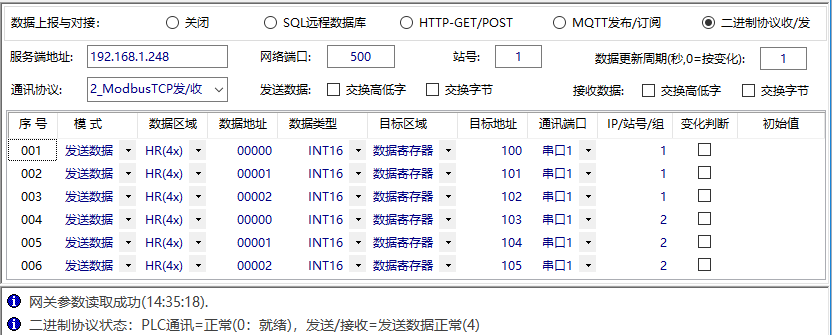

        二进制协议通讯数据配置表,如下图:

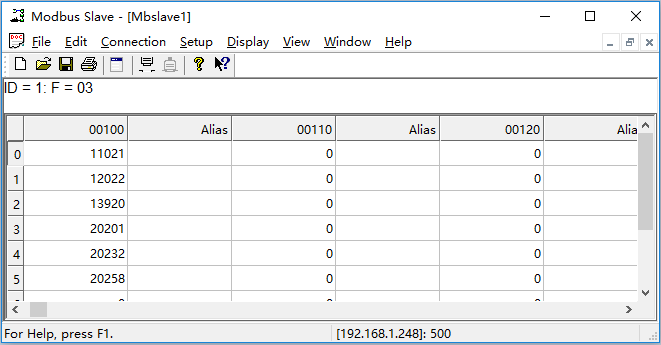

          通过Modbus Slave测试,如下图:
