1、目标检测 RCNN(翻译+标注)

发布于:2023-01-22 ⋅ 阅读:(8) ⋅ 点赞:(0) ⋅ 评论:(0)

        RCNN作为第一篇目标检测领域的深度学习文章,大幅提升了目标检测的识别精度,在PASCAL VOC2012数据集上将MAP从35.1%提升至53.7%。使得CNN在目标检测领域成为常态,也使得大家开始探索CNN在其他计算机视觉领域的巨大潜力。这篇文章的创新点有以下几点:

        1、将CNN用作目标检测的特征提取器;

        2、有监督预训练的方式初始化CNN;

        3、在CNN特征上做BoundingBox 回归。

摘要

        从ILSVRC 2012、2013表现结果来看,CNN在计算机视觉的特征表示能力要远高于传统的HOG、SIFT特征等,而且这种层次的、多阶段、逐步细化的特征计算方式也更加符合人类的认知习惯。但是,如何将在目标检测领域重现这种奇迹呢?无法在卷积特征上进行滑窗:目标检测区别于目标识别很重要的一点是其需要目标的具体位置,也就是BoundingBox。而产生BoundingBox最简单的方法就是滑窗,可以在卷积特征上滑窗。但是我们知道CNN是一个层次的结构,随着网络层数的加深,卷积特征的步伐及感受野也越来越大。例如AlexNet的Pool5层感受野为195*195,步伐为32*32,显然这种感受野是不足以进行目标定位的。使用浅层的神经网络能够保留这种空间结构,但是特征提取的性能就会大打折扣。RCNN另辟蹊径,既然我们无法使用卷积特征滑窗,那我们通过区域建议方法产生一系列的区域,然后直接使用CNN去分类这些区域是目标还是背景不就可以吗?当然这样做也会面临很多的问题,不过这个思路正是RCNN的核心。因此RCNN全称为Regions with CNN features。

整体结构:

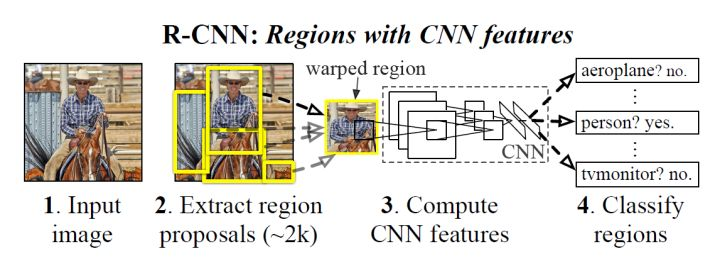

        RCNN的输入为完整图片,首先通过区域建议算法产生一系列的候选目标区域,其中使用的区域建议算法为Selective Search,具体可以参照:目标检测(1)-Selective Search - 知乎专栏。然后对于这些目标区域候选提取其CNN特征,并训练SVM分类这些特征。最后为了提高定位的准确性在SVM分类后区域基础上进行BoundingBox回归。

  • 产生目标区域候选

        这部分其实就是直接使用Selective Search,选择2K个置信度最高的区域候选,关于筛选的细节以及排序规则可以参照本专栏上一篇文章。

  • CNN目标特征提取

        RCNN使用的是AlexNet,由于CNN的参数量巨大,训练CNN需要大量的样本,此前的方法是大家先用无监督的预训练初始化CNN的参数,然后再在样本集上使用监督的训练方法。不同于这些方法,RCNN使用ImageNet的有标签数据进行有监督的预训练,然后再在本数据集上微调最后一层全连接层。直到现在,这种方法已经成为CNN初始化的标准化方法。但是训练CNN的样本量还是不能少的,因此RCNN将正样本定义的很宽松,为了尽可能获取最多的正样本,RCNN将IOU>0.5(IoU 指重叠程度,计算公式为:A∩B/A∪B)的样本都称为正样本。每次迭代批大小为128,其中正样本个数为32,负样本为96其实这种设置是偏向于正样本的,因为正样本的数量实在是太少了。由于CNN需要固定大小的输入,因此对于每一个区域候选,首先将其防缩至227*227,然后通过CNN提取特征。

CNN特征层选取:

        现在CNN已经能够提取到目标的特征了,但是CNN的层数很多,选择哪一层作为特征提取层呢?RCNN进行了宽泛的实验,最终选择的fc层

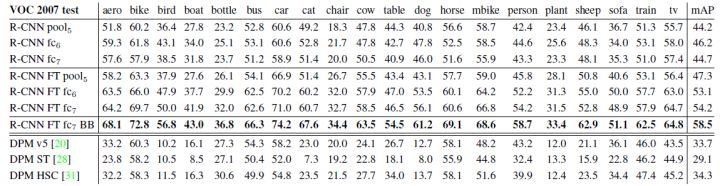

        对比Pool5层以及FC层,可以看出fc层相对的MAP要高很多,尤其是经过预训练后的网络。一方面原因是Pool5层的特征尺寸比较大,另一方面是全连接层特征更加符合类别信息。但是选用Fc6还是Fc7呢差距还是不明显的。其中R-CNN FT fc7 BB取得了最高的MAP,数据是在经过微调的RCNN上取得Fc7层特征,然后训练SVM,并通过BoundingBox回归得到的最终结果。

  • 目标种类分类器

        在通过CNN提取区域候选的特征后,RCNN对于每个种类训练SVM用以分类这些特征具体属于哪个种类。但是这里面的样本确定和CNN中的样本也是不一样的啦,因为CNN需要大量的样本去驱动特征提取,因此正样本的阈值比较低。而SVM适合小样本的分类,通过反复的实验,RCNN的SVM训练将ground truth样本作为正样本,而IOU>0.3的样本作为负样本,这样也是SVM困难样本挖掘的方法。

  • 贪婪非极大值抑制

        由于有多达2K个区域候选,我们如何筛选得到最后的区域呢?RCNN使用贪婪非极大值抑制的方法,假设ABCDEF五个区域候选,首先根据概率从大到小排列。假设为FABCDE。然后从最大的F开始,计算F与ABCDE是否IoU是否超过某个阈值,如果超过则将ABC舍弃。然后再从D开始,直到集合为空。而这个阈值是筛选得到的,通过这种处理之后一般只会剩下几个区域候选了。

非极大值抑制:非极大值抑制( Non-max suppression)_alex1801的博客-CSDN博客_非极大值抑制

  • BoundingBox回归

    为了进一步提高定位的准确率,RCNN在贪婪非极大值抑制后进行BoundingBox回归,进一步微调BoundingBox的位置。不同于DPM的BoundingBox回归,RCNN是在Pool5层进行的回归。而BoundingBox是类别相关的,也就是不同类的BoundingBox回归的参数是不同的。例如我们的区域候选给出的区域位置为:也就是区域的中心点坐标以及宽度和高度。

        我们要做的就是找到一个映射把他转换到真实的位置:

        那我们就要定义一些转换的参数:

        这些就是我们需要的参数,我们想得到关于尺寸无关的X,Y偏移量,以及尺度变化信息。如果求解到了这四个参数,我们就能成功的映射到真是目标位置了。

        RCNN选用的特征是Pool5层特征,然后假设每个偏移量是Pool5特征的一个线性映射,也就是:

         然后我们要求解这个W就可以了,RCNN使用的是L2范数的最小均方误差,也就是下面这个式子,T就是我们的目标,根据我们上面的GP的公式可以很容易得到T的表达式,也就是最后这个式子:

         这就是个规则的最小均方误差的问题了,很容易求解,比如BP算法。需要注意的一点就是在对于训练样本的选择上,我们做的只是微调,因此不能选择目标建议与真实位置相差较大的情况。

  • 为什么不直接使用Fc8的结果作为贪婪极大值抑制的输入而是重新训练很多的SVM呢?

        作者有去尝试使用Fc8结果作为输入,但是发现精度大约下降了4%,产生这种情况的原因是我们CNN的图片正样本定义为IOU>0.5,这是个很宽松的条件,导致CNN并不能定位到很精确的位置。那能不能将IOU设置的高一点呢?答案是否定的,因为CNN需要大量的样本,当正样本设置为真是BoundingBox时效果很差,而IOU>0.5相当于30倍的扩充了样本数量。而我们仅将CNN结果作为一个初选,然后用困难负样本挖掘的SVM作为第二次筛选就好多了

  • 存在的问题

RCNN虽然效果很好,但是存在一些问题,比如时间代价太高了,网络训练是分阶段的,特征离线存储占空间,太麻烦了等。而这些问题将在我们后面的文章一一解决。直到最终版本Faster RCNN可以说是近乎完美的目标检测模型了,网络优美,速度快。
