目录
一、OSPF NSSA区域
1.1 OSPF重分发回顾
什么是路由重分发
将其他自治系统的路由重分发进ospf自治系统内
链路类型E1、E2默认一般是E2只考虑外部成本
常见重分发
OSPF重分发直连
OSPF重分发默认
OSPF重分发静态
OSPF重分发RIP
RIP重分发OSPF
二、NSSA区域
2.1 基本概念
非纯末梢区域，在此区域内肯定有一个ASBR路由器，需要在ASBR上配置重分发
用重分发直连做实验
6种LSA链路状态通告在NSSA区域有哪几种？
SLA1、2、3、4、7
2.2 Type7类型的LSA
作为OSPF协议的一种扩展属性，NSSA中定义了一种LSA→Type7类型的LSA，作为区域内的路由器引入外部路由时使用，该类型的LSA除了类型标识与Type 5不相同之外，其它内容基本一样，这样区域内的路由器就可以通过LSA的类型来判断是否该路由来自本区域内。但由于Type 7类的LSA是新定义的，对于不支持NSSA属性的路由器无法识别，所以协议规定:在NSSA的ABR上将NSSA内部产生的Type 7类型的LSA转化为Type 5类型的LSA再发布出去，并同时更改LSA的发布者为ABR自己。这样NSSA区域外的路由器就可以完全不用支持该属性
对LSA的影响
类型7LSA在一个NSSA区域内携带外部信息
类型7LSA在NSSA的ABR上被转化为5LSA
不允许外部LSA
汇总LSA被引入

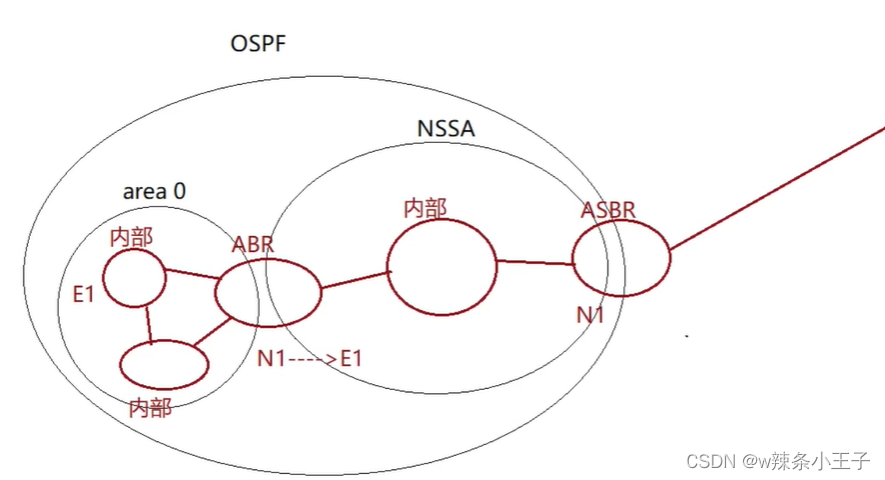

NSSA类型
N1
N2
通过NSSA的ABR之后转换为E1、E2
三、配置实例
R1配置
Router(config)#interface GigabitEthernet0/0
Router(config-if)#ip address 172.168.10.254 255.255.0.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)#interface GigabitEthernet0/1
Router(config-if)#ip address 10.0.0.1 255.255.255.252
Router(config-if)#exit
Router(config)#
Router(config)#router ospf 1
Router(config-router)#network 10.0.0.0 0.0.0.3 area 2
Router(config-router)#area 2 nssa
Router(config-router)#area 2 nssa no-summary
Router(config-router)#redistribute connected subnets //ospf重分发直连路由

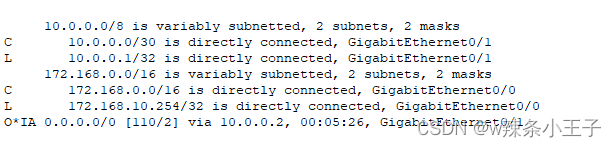

查看R1路由，有一条默认路由是由于我们关闭了自动汇总形成的
R0配置
Router(config)#interface GigabitEthernet0/0
Router(config-if)#ip address 10.0.0.2 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)#interface GigabitEthernet0/1
Router(config-if)#ip address 20.0.0.1 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)#router ospf 1
Router(config-router)#network 10.0.0.0 0.0.0.3 area 2
Router(config-router)#network 20.0.0.0 0.0.0.3 area 0
Router(config-router)#area 2 nssa no-summary
Router(config-router)#
Router(config-router)#end
Router#
查看R0路由表新增一个N2类型的路由条目，因为R0此时也是NSSA区域的路由，会识别LSA7类型的链路状态通告，所以显示的N2而不是E2
R2配置
Router#configure terminal
Router(config)#interface GigabitEthernet0/1
Router(config-if)#ip address 20.0.0.2 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#
Router(config-if)#exit
Router(config)#interface GigabitEthernet0/0
Router(config-if)#ip address 192.168.1.254 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit'
Router(config)#
Router(config)#router ospf 1
Router(config-router)#network 20.0.0.0 0.0.0.3 area 0
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0
Router(config-router)#end
Router#

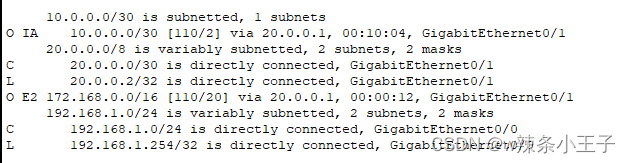

查看R2的路由表
由于R1属于内部路由，查看到的是E2类型
