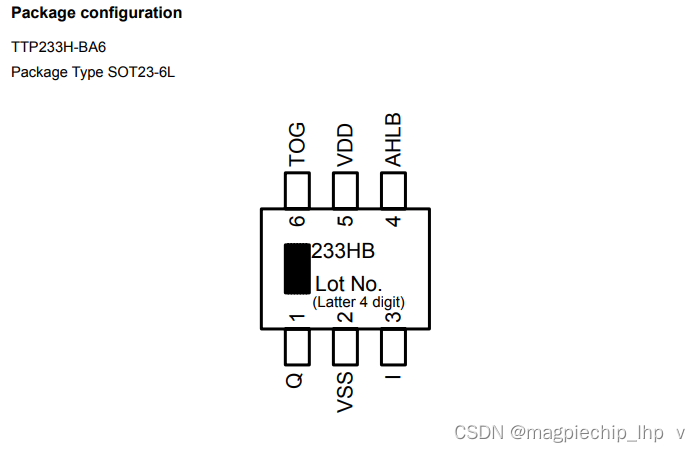

TTP233H-BA6
1键触摸板检测IC
大纲
TTP233H-BA6 TonTouchTM是一款触控板检测IC，提供1个触控键。的
设备内置的触摸传感器调节器。稳定的传感方法可以覆盖多样性
条件。触摸检测IC是用来取代传统的直接按键
具有不同的垫尺寸。触点功耗低，工作电压宽
关键特性为直流或交流应用。
特征
工作电压2.4V ~ 5.5V
z触摸式传感器内置调节器
z内置LVR(低压复位)功能
工作电流，@VDD=3V空载
低功耗时典型1.5uA，最大3uA
在低功耗模式@VDD=3V时，响应时间约为160mS
灵敏度可通过外部电容(1~50pF)调节
z稳定的人体触摸检测，取代传统的直接开关键
z提供“低功耗”模式
通过引脚选项提供直接输出或切换输出选择(TOG引脚)
z Q引脚是CMOS输出可通过引脚选择有源高电平或有源低电平(AHLB引脚)
开机后有0.5秒左右的稳定时间，在此期间不要触碰键盘，并
禁用该功能
z终身自动校准，自动校准环境变化
应用程序
z广消费产品
z按键更换
功能描述
Ⅰ。灵敏度的调整
PCB上电极的总负载大小和连接线的电容大小都会影响到电阻率
敏感度。因此，灵敏度的调整必须根据PCB的实际应用而定。的
TTP233H-BA6提供了一些外部调节灵敏度的方法。
1. 根据电极尺寸
在其他条件下是固定的。使用较大的电极尺寸可以增加灵敏度。
否则会降低灵敏度。但电极尺寸必须使用在有效范围内。
2. 通过面板厚度
在其他条件下是固定的。使用更薄的面板可以增加灵敏度。否则它
可以降低敏感度。但面板厚度必须低于最大值。

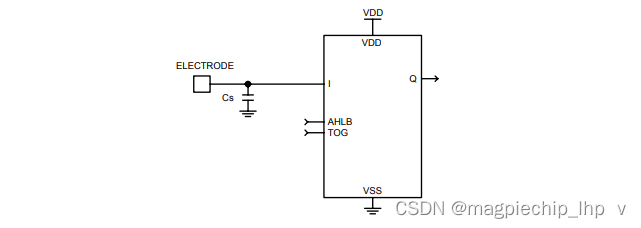

3.按Cs值计算(见下图)
在其他条件下是固定的。什么时候不用Cs对VSS，灵敏度最高
敏感。当Cs值增加时，会在有用范围内降低灵敏度
(1≦Cs≦50 pf)。
Ⅱ。输出模式(通过TOG, AHLB引脚选项)
TOG引脚:直接输出或切换输出选择。
AHLB垫片:输出Q有源高或有源低选择。
引脚Q(CMOS输出)选项功能:
TOG AHLB 引脚Q选项功能
0 0 直接输出，CMOS高活性
0 1 直接输出，CMOS低有源
1 0 切换输出，上电状态= 0
1 1 切换输出，上电状态= 1
Ⅲ。低功耗模式

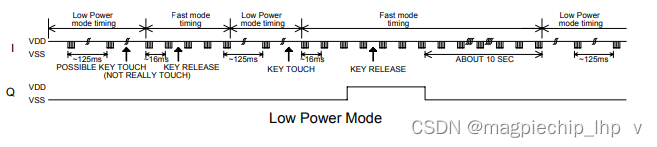

TTP233H-BA6为低功耗模式，节省电能。当检测到按键触摸时，它会
切换到快速模式。直到松开按键并保持大约10秒。然后
返回低功耗模式。
Ⅳ。选择销

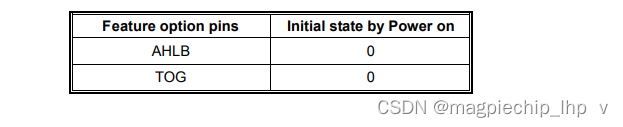

考虑到节能和封装连接选项，所有功能选项引脚
采用锁存式设计，开机初始状态为0或1。如果这些引脚被强制到VDD
或VSS，状态将改变为1或0，没有任何电流泄漏，以冲突的权力
保存的问题。

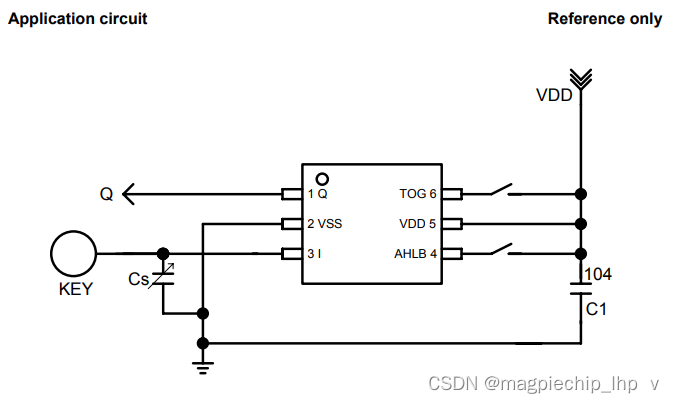

注:
1. 在PCB上，触控板到IC引脚之间的线越短越好。
而且这些线不会与其他线平行或交叉。
2. 要求电源稳定。如果电源电压漂移或漂移快，可能造成
灵敏度异常或错误检测。
3.PCB上的面板覆盖材料不能包含金属或电气元件。
表面的颜料是一样的。
4. 在VDD和VSS之间必须使用C1电容;应该很快就能被击溃
磁道到设备的VDD和VSS引脚(TTP233H-BA6)。
5. 电容Cs可以用来调节灵敏度。c的值使用更小，然后
敏感度会更好。灵敏度的调整必须根据实际应用情况而定
PCB。Cs值范围为1~50pF。
6. 灵敏度调节电容器(Cs)必须使用较小的温度系数和较大的温度系数
稳定的电容器。比如X7R, NPO。所以对于触摸应用，推荐使用
NPO电容器，为降低温度变化对灵敏度的影响。
