1.模型建立

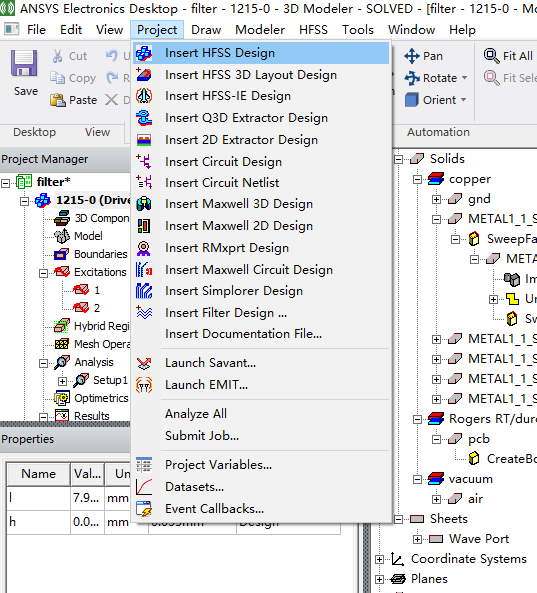

1.1在project种选择insert hfss design

1.2.在hfss-》solution type 中选择modal
1.3.在moderler-》中选择units 设置单温为mm

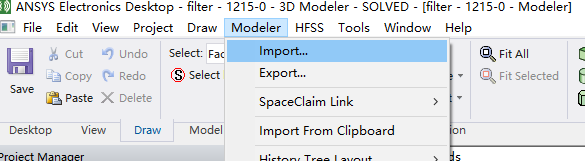

1.4进行画图操作，这里为提高效率直接导入一个已经画好的cad图。使用modeler-》import

2.设置端口
2.1在更改模型中的材料

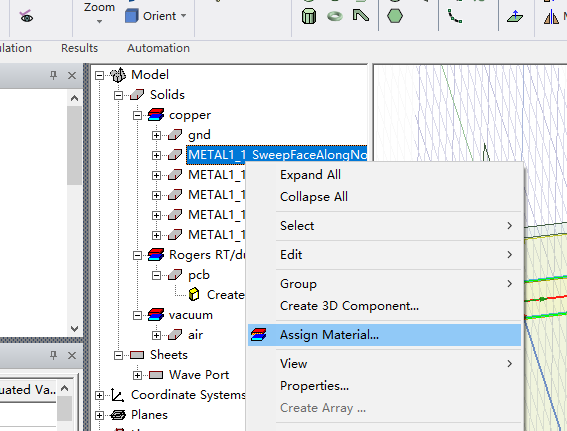

选择需要更改材料的器件，右击选择 Assign Material，设置材料

2.2添加端口

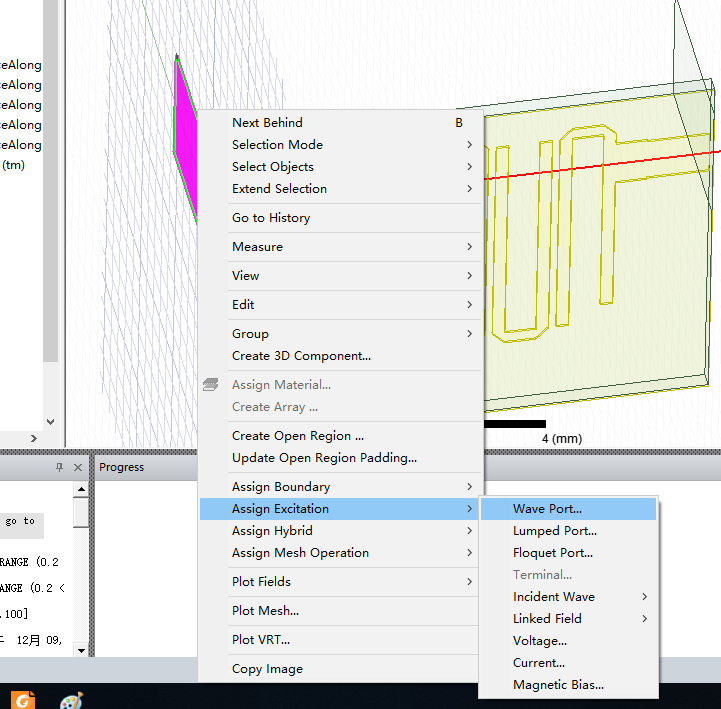

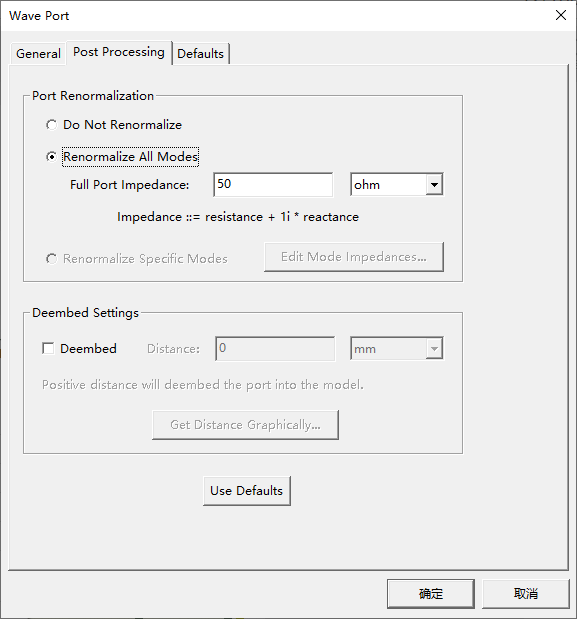

画出端口位置，选择端口这里选择wave port,设置阻抗为50欧姆。


3.仿真设置
3.1选择project中的analysis，右击选择add solution setup，设置频率为被仿真器件的中心频率

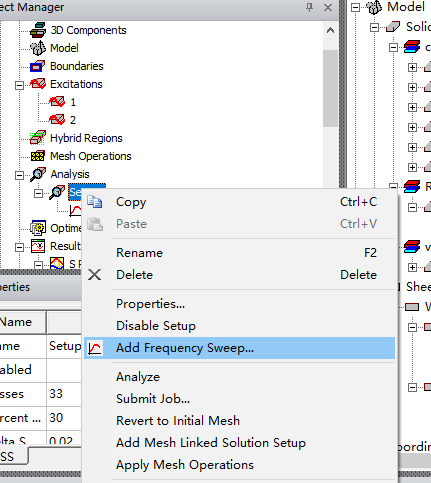

3.2选择setup右击选择add frquency sweep

4.仿真和结果显示
4.1选择hfss-》analyze all

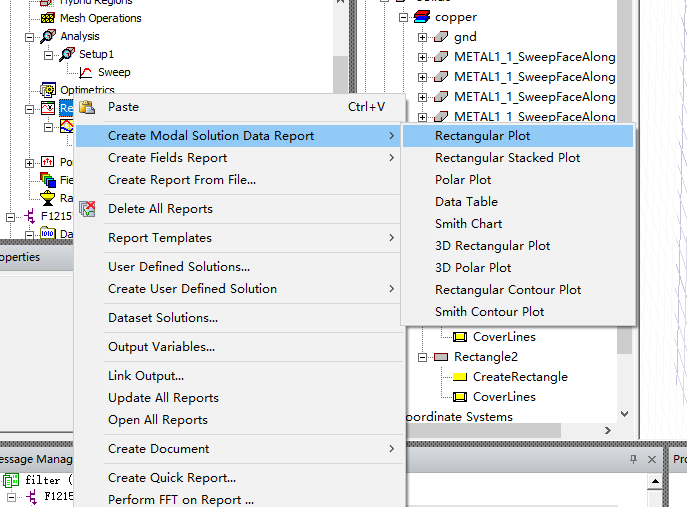

4.2选择results 右击选择和合适的模板显示结果
