锐捷网络——广域网接口配置—MP配置

功能介绍

MP是Multi-Link PPP的缩写，是将多个物理链路的PPP 捆绑在同一个逻辑接口，旨在增加链路的带宽，只要是支持 PPP 的物理链路都可以启用MP。MP允许将IP 等网络层的报文进行碎片处理，将报文碎片通过多个链路传输，同时到达同一个目的地，以求汇总所有链路地带宽。

MP的工作过程如下：

PPP 物理链路在协商完LCP 的一般参数之后，再发起MP请求，如果对方的链路支持MP，并且给出正确的应答，那么将和其它的物理链路共同捆绑到逻辑接口上，进而进行NCP （比如IPCP）协商，如果协商成功，所有的MP的物理链路将都使用同一个逻辑接口的网络地址。

应用场景

企业的分支到总部若有多条广域网链路，并且都封装为PPP协议，那么可以使用PPP 链路捆绑技术把多条物理链路捆绑成一条逻辑链路，来达到多条PPP链路的负载均衡及备份冗余的效果。

一、组网需求

金融网点设备租用运营商两条运营商E1线路，通过MP技术捆版为一条4M链路，用于带宽扩展。

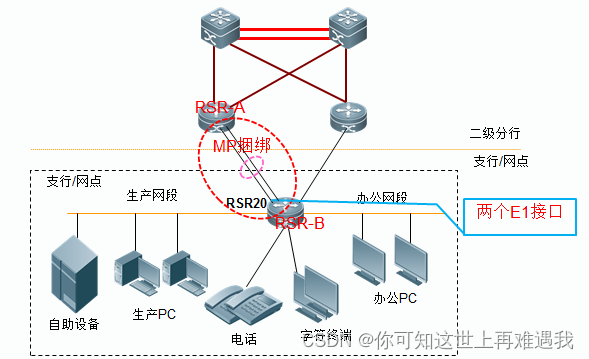

二、组网拓扑

三、配置要点

1、创建multilink 接口

2、配置需要捆绑的E1接口：

1）进入CE1的controller接口，配置为E1成帧模式

2）进入虚拟生成的serial口，配置该接口的PPP封装 ，注意，只有PPP封装才能捆绑

3、serial口启用并关联multilink 组

4、在multilink接口配置IP

5、配置PPP的认证（可选）

四、配置步骤

1、创建multilink 接口

RSR-A(config)#interface multilink 1       //创建multilink组

RSR-B(config)#interface multilink 1

2、配置需要捆绑的E1接口：

1） 进入E1的controller接口，配置为E1成帧模式

RSR-A(config)#controller e1 3/1/0    //进入E1/CE1控制接口

RSR-A(config-controller)#using  e1    //选择模式，这里配置为E1模式

RSR-A(config)#controller e1 3/1/1

RSR-A(config-controller)#using  e1

RSR-B(config)#controller e1 4/1/0

RSR-B(config-controller)#using  e1

RSR-B(config)#controller e1 4/1/1

RSR-B(config-controller)#using  e1

2）进入虚拟生成的serial接口，配置PPP封装

RSR-A(config)#interface Serial 3/1/0:0    //controller接口虚拟出来的serial口，虚拟出来的接口编号是在controller接口编号上加”:0“

RSR-A (config-if - Serial 3/1/0:0)# encapsulation PPP  //封装为PPP

RSR-A(config)#interface Serial 3/1/1:0

RSR-A (config-if - Serial 3/1/1:0)# encapsulation PPP

RSR-B(config)#interface Serial 4/1/0:0

RSR-B (config-if - Serial 4/1/0:0)# encapsulation PPP

RSR-B(config)#interface Serial 4/1/1:0

RSR-B (config-if - Serial 4/1/1:0)# encapsulation PPP

3、serial口关联multilink 组

 RSR-A (config-if - Serial 3/1/0:0)#ppp multilink         //启用 multilink功能

 RSR-A (config-if - Serial 3/1/0:0)#ppp multilink group 1    // 捆绑上 multilink 1

 RSR-A (config-if - Serial 3/1/1:0)#ppp multilink

 RSR-A (config-if - Serial 3/1/1:0)#ppp multilink group 1

 RSR-B (config-if - Serial 4/1/0:0)# ppp multilink

 RSR-B (config-if - Serial 4/1/0:0)# ppp multilink group 1

 RSR-B (config-if - Serial 4/1/1:0)# ppp multilink

 RSR-B (config-if - Serial 4/1/1:0)# ppp multilink group 1

4、在multilink接口配置IP

RSR-A(config)#interface multilink 1       //创建multilink组

RSR-A(config-if-multilink 1)# ip address 1.1.1.1 255.255.255.0

RSR-B(config)#interface multilink 1

RSR-B(config-if-multilink 1)# ip address 1.1.1.2 255.255.255.0

5、配置PPP认证（可选）

配置PPP认证有PAP和CHAP两种，可以提高链路安全性；配置参考”PPP封装“章节（典型配置--->广域网接口配置--->PPP封装）

注意：multilink捆绑后，PPP认证仍然是配置在实际物理接口下，而不是配置在multilink接口。

不论是CPOS/E1/CE1/同步串口，都可以进行MP捆绑，只要找到对应的serial按照上面的方式进行捆绑即可。

五、配置验证

      1、通过show interfaces multilink 1 具体接口，确认接口协商状态。物理和协议都up说明协商OK。

2、通过ping测试链路是否联通

RSR-A#ping 1.1.1.2

Sending 5, 100-byte ICMP Echoes to 1.1.1.2, timeout is 2 seconds:

  < press Ctrl+C to break >

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

一、扩展配置说明

MP由于捆版的两个接口，对于分片报文的处理有其特殊性，对实际传输数据或测试性能有直接关系，通过扩展调试来尝试解决问题。

二、扩展功能选项

1、MP接口分片功能配置

2、endpoint 功能配置

三、扩展功能配置

1、MP接口分片功能配置

multilink有其分片机制，通过对数据包分片，均衡在子链路中传，以提高带宽利用率。可以通过调整分片机制来尝试解决。

在实际业务中，尝试调试步骤如下：

1）推荐按捆绑的子接口个数分片，优先尝试

RSR77(config)#interface multilink 1

RSR77(config-if-multilink 1)#ppp multilink fragment maximum 4   //例如四个子接口捆绑，就配置4

2）如果不能解决，可以逐渐递减尝试，可以配置为 3、2

3） 也可以关闭分片功能尝试

RSR77(config)#interface multilink 1

RSR77(config-if-multilink 1)#ppp multilink fragment disable

在打流测试中：

在测试项目中，需要通过仪表来测试multilink捆绑的性能，那么这条命令就尤为重要。

1）大包1000、1500字节等

推荐按捆绑的子接口数分片：

RSR77(config)#interface multilink 1

RSR77(config-if-multilink 1)#ppp multilink fragment maximum 4   //例如四个子接口捆绑，就配置4

2）中等包 256、512字节等

推荐不配置分片保留默认分片行为；或者配置分片2：

RSR77(config)#interface multilink 1

RSR77(config-if-multilink 1)#ppp multilink fragment maximum 2

3） 小包 64 、128字节等

推荐关闭默认的分片行为：

RSR77(config)#interface multilink 1

RSR77(config-if-multilink 1)#ppp multilink fragment disabled

2、endpoint 功能配置

当两端设备建立多组multilink组时，需要注意endpoint配置。endpoint默认以设备名称发送。

思科设备需要严格检查endpoint，以endpoint来区分不同multilink组。而锐捷设备并不检查endpoint。

因此，和一台思科设备多组multilink对接时，锐捷设备不同multilink组需要配置不同的endpoint

interface multilink 1

 ppp multilink endpoint string M1

interface multilink 2

   ppp multilink endpoint string M2

1、什么是PPP Multilink

PPP Multilink协议（MP）是PPP（点对点协议）的扩展，它具有绑定两条或多条PPP链路的功能，所产生的虚拟连接拥有的带宽等于各条独立连接的带宽的总和。

2、配置了mp链路的强制分片功能后，它的分片规则是什么

当配置了ppp multilink fragment maximum 5命令后，只有当分片后的报文大小大于30byte才会被分片，也就是说，此时大于150byte的报文才会被分片。

3、RSR系列路由器在配置MPPP捆绑时，以哪种方式进行负载均衡

在进程模式下，以接口的参考带宽进行轮询调度；在快转模式下，以1/n（n为捆绑的E1接口个数）进行负载均衡。
