锐捷网络——广域网接口配置—异步拨号+3G接口拨号

功能介绍

我司产品支持使用异步接口或异步接口组进行拨号，也支持按需拨号（Dial-on-Demand Routing,DDR），包括遗留 DDR（legacy DDR）和高级DDR（profiles DDR），您可以根据具体网络情况选择不同的拨号形式。

异步接口拨号的功能只是完成异步串口的基本拨号功能，完成链路协议的协商、验证和网络协议的承载等功能。按需拨号以满足高级拨号的需求的功能。

异步拨号一般用于通过PSTN电话网进行拨号。

一、组网需求

两台路由器：RSR-B和RSR-B通过两个异步口互联；RSR-B作为拨号认证的服务器端，RSR-B作为拨号认证的客户端，拨号认证成功之后，两台设备互联互通。

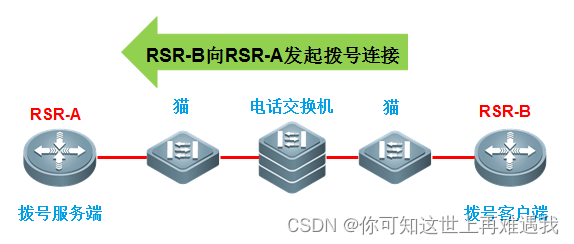

二、组网拓扑

三、配置要点

需要特别注意，RSR路由器异步接口和猫互联的转接头线序！思科标准RJ45转DB9接头不适用，通常需要手工制作一个转接头。

具体参考”六、附件“---->” 《PSTN异步拨号技术总结.doc》“

服务端配置：

1、配置异步接口拨号

2、配置TTY线路

3、创建loopback接口

4、创建本地帐号

客户端配置：

1、配置异步接口拨号

2、配置TTY线路

3、配置默认路由

四、配置步骤

服务端配置：

1、配置异步接口拨号：

RSR-B(config)#ip local pool 1 172.16.10.2 172.16.10.100//创建本地IP地址池，PC拨号成功后获取的地址范围

RSR-A(config)#interface Async 1     //进入异步口1

RSR-A(config-if-Async 1)# encapsulation PPP   //封装ppp

RSR-A(config-if-Async 1)# ppp authentication pap   //开启认证模式，认证模式还可以选择为CHAP模式 ppp authentication chap

RSR-A(config-if-Async 1)# async mode dedicated    //开启协议自协商

RSR-A(config-if-Async 1)# ip unnumbered Loopback0   //使用loopback 0的接口地址作为异步口的保活地址

RSR-A(config-if-Async 1)# peer default ip address pool 1//调用给PC认证端分配地址的地址池

RSR-A(config-if-Async 1)# dialer in-band    //使能拨号

2、配置TTY线路

RSR-A(config)#line tty 1      //进入对应的tty线路，tty和async对应

RSR-A(config-line)# modem InOut//配置拨入拨出模式

RSR-A(config-line)#speed 115200//配置波特率与pstn猫儿的波特率一致115200

3、创建loopback接口

RSR-A(config-if-Async 1)#interface Loopback 0//创建loopback接口

RSR-A(config-if-Loopback 0)# ip address 172.16.10.1 255.255.255.0

4、创建本地帐号

RSR-A(config)#username aaa password aaa    //为pc客户端创建用户名aaa和密码aaa。用户名密码可自定义

客户端配置：

1、配置异步接口拨号（作为客户端）：

RSR-B(config)#dialer-list 1 protocol ip permit        //创建一个拨号规则

RSR-B(config)#chat-script Dialout ABORT ERROR ABORT BUSY "" "ATDT\T" TIMEOUT 60 CONNECT \c      //创建一个拨号模板

RSR-B(config)#interface Async 1     //进入异步口1

RSR-B(config-if-Async 1)# encapsulation PPP   //封装ppp

RSR-B(config-if-Async 1)#  ppp pap sent-username aaa password aaa//配置认证密码，根据服务端的认证模式和密码配置

RSR-B(config-if-Async 1)# async mode dedicated    //开启协议自协商

RSR-B(config-if-Async 1)# ip address negotiate//配置本段接口地址自协商，让PC服务器端给分配地址

RSR-B(config-if-Async 1)# dialer in-band    //使能拨号

RSR-B(config-if-Async 1)# dialer idle-timeout 3600   //从没有数据交互开始计算，3600秒之后若没有数据交互，则断开拨号

RSR-B(config-if-Async 1)#  dialer string 20        //配置拨号的对端电话号码

RSR-B(config-if-Async 1)#  dialer-group 1        //调用前边创建的拨号规则

2、配置TTY线路

RSR-B(config)#line tty 1      //进入对应的tty线路，tty和async对应

RSR-B(config-line)# modem InOut//配置拨入拨出模式

RSR-B(config-line)#speed 115200//配置波特率与pstn猫儿的波特率一致115200

3、配置默认路由

RSR-B(config)#ip route 0.0.0.0 0.0.0.0 Async 1     //配置一条默认路由到异步口1 ，用于触发拨号

五、配置验证

1、客户端路由器通过show ip interf brief 确认async接口的IP地址获取情况。获取到地址表示协商成功。

2、通过ping测试链路是否联通。两台路由器客户互ping表示OK。

RSR-A#ping 172.16.1.2

Sending 5, 100-byte ICMP Echoes to 172.16.1.2, timeout is 2 seconds:

  < press Ctrl+C to break >

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

功能介绍

在路由器上插入一张SIC-3G卡，并拨入运营商的3G互联网络，为路由器下的客户端提供互联网服务。

应用场景

企业在租用有线专线比较困难时，可以通过3G网络来访问互联网资源。

一、组网需求

3G路由器下连若干内网用户，3G路由器通过3G拨入互联网为内网用户提供互联网的访问需求。

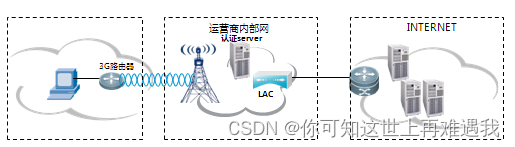

二、组网拓扑

三、配置要点

1、配置用户名和密码

2、配置触发拨号规则

3、配置3G拨号接口

四、配置步骤

1、配置用户名和密码

TD-SCDMA：username PPPS password ""

CDMA2000：一般无需配置，但有些地区需配置username CARD password CARD或username ctnet@mycdma.cn password vnet.mobi

WCDMA：username UMTS_CHAP_SRVR password ""

2、配置触发拨号规则

dialer-list 1 protocol ip permit

3、配置3G拨号接口

interface Async 1

    encapsulation PPP

    async mode dedicated

    ip ref                           //配置ip ref快转功能，注意，需在接口配置完encapsulation ppp后再配置ip ref

    ip address negotiate

    dialer in-band

    dialer apn 3gnet        //拨公网时联通的APN为“3gnet”,电信无需配置，移动为“cmnet”

    dialer idle-timeout 0

    dialer string *99#      //联通CDMA为“*99#”，电信为“#777”，移动为“*99***1#”

    dialer-group 1

    keepalive 5 3              //配置keepalive，每5秒发一次，重试3次。以便3G链路通信出现异常时设备能够检测到并断开重拨。

 4、配置自动拨号（按需）

interface Async 1

    dialer auto-dialer

注意：如果配置了自动拨号，则路由器正常启动后3G网络会一直保持连接状态，会消耗更多的3G网络流量和3G网络时长。根据现场具体情况选择是否需要配置自动拨号。

五、配置验证

在3G客户端路由器上通过show ip interface brief可以看到async接口能够成功获取到IP地址，并且“status”和“protocol”都为up状态：

Ruijie#show ip interface brief

Interface                        IP-Address(Pri)      IP-Address(Sec)      Status                 Protocol

Async 1                          10.10.0.2              no address                 up                         up

功能介绍

在路由器上插入一张SIC-3G卡，并拨入运营商提供的3G VPDN专网，使路由器下的客户端能够访问对应VPDN内网业务。

应用场景

企业的分支机构需要接入到总部，在租用有线专线比较困难或比较昂贵时，可以租用运营商的3G网络，通过3G专网接入企业的总部。

一、组网需求

某金融网点通过网点3G路由器拨入运行商提供的VPDN专网，以实现网点终端与分行内网间的通信需求。

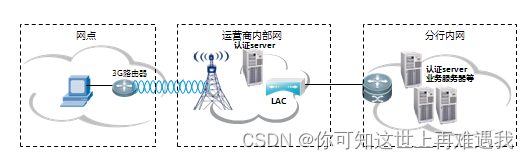

二、组网拓扑

三、配置要点

1、配置用户名和密码

2、配置触发拨号规则

3、配置3G拨号接口

四、配置步骤

1、配置用户名和密码

interface Async 1

    encapsulation ppp

    ppp chap hostname user1@xxbank

    ppp chap password password1

    ppp pap sent-username user1 password password1

注意：一般只需配置pap或chap认证方式中的一种即可。但3G客户端与LNS间的认证方式需匹配，可以有如下方式组合：

3G客户端（CHAP）--LNS（CHAP）

3G客户端（PAP）--LNS（CHAP）

3G客户端（PAP）--LNS（PAP）

如果3G客户端使用CHAP，而LNS使用PAP，则肯定无法认证成功。

2、配置触发拨号规则

dialer-list 1 protocol ip permit

3、配置3G拨号接口

interface Async 1

    encapsulation PPP

    async mode dedicated

    ip ref

    ip address negotiate

    dialer in-band

    dialer apn xxbank.vpdn  //该APN号为运营商为客户开通的专用VPDN APN号，需与客户或运营商确认

    dialer idle-timeout 0

    dialer string *99#      //联通CDMA为“*99#”，电信为“#777”，移动 为“*99***1#”

    dialer-group 1

     keepalive 5 3              //配置keepalive，每5秒发一次，重试3次。以便3G链路通信出现异常时设备能够检测到并断开重拨。

 4、配置自动拨号（按需）

interface Async 1

    dialer auto-dialer

注意：如果配置了自动拨号，则路由器正常启动后3G网络会一直保持连接状态，会消耗更多的3G网络流量和3G网络时长。根据现场具体情况选择是否需要配置自动拨号。

一般在金融VPDN专网的应用中，建议配置该功能。

五、配置验证

在3G客户端路由器上通过show ip interface brief可以看到async接口能够成功获取到IP地址，并且“status”和“protocol”都为up状态：

Ruijie#show ip interface brief

Interface                        IP-Address(Pri)      IP-Address(Sec)      Status                 Protocol

Async 1                          10.10.0.2              no address                 up                         up
