应用场景
企业租用运营商MSTP线路，配置OSPF路由协议上网，由于企业本端出口路由器无法检测到运营商中间链路通信中断，导致路由收敛缓慢，无法快速的切换到其它备份线路，此时可以在路由器上启用OSPF与BFD联动来解决该问题，它能快速检测出运营商网络的中断，快速地切换到其它备份线路，提高用户的网络体验。
一、组网需求
Router A、Router B通过二层交换机switch 互连，在设备上运行 OSPF 协议来建立路由，同时使能允许OSPF 在双方接口上关联 BFD 应用。在Router B和二层交换机swicth 之间的链路发生故障后，BFD能够快速检测并通告OSPF 协议，触发协议快速收敛。

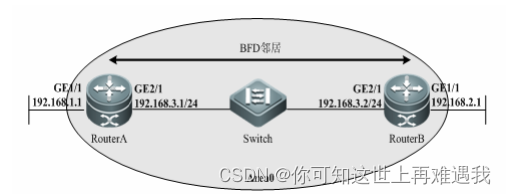

二、组网拓扑
三、配置要点
1、配置OSPF路由
2、配置OSPF与BFD联动
1）接口使能BFD功能
2）选择BFD模式
3）OSPF和BFD联动
四、配置步骤
Router A配置：
1、配置OSPF路由
RSR-A(config)#interface gigabitEthernet 2/1
RSR-A(config-GigabitEthernet 2/1)#ip ref
RSR-A(config-GigabitEthernet 2/1)#ip address 192.168.3.1 255.255.255.0
RSR-A(config)#interface gigabitEthernet 1/1
RSR-A(config-GigabitEthernet 1/1)#ip ref
RSR-A(config-GigabitEthernet 1/1)#ip address 192.168.1.1 255.255.255.0
RSR-A(config-router)# router ospf 123
RSR-A(config-router)# network 192.168.3.0 0.0.0.255 area 0
RSR-A(config-router)# network 192.168.1.0 0.0.0.255 area 0
2、配置OSPF与BFD联动
RSR-A(config)#interface gigabitEthernet 2/1
RSR-A(config-GigabitEthernet 2/1)#bfd interval 500 min_rx 500 multiplier 3
//配置BFD时间参数，该命令同时启用了接口的BFD功能，因此必须配置；
这里的 500/500/3 为推荐配置，间隔500ms发送一个探测报文，连续3个没收到回应宣告链路失败。
RSR-A(config-GigabitEthernet 2/1)#no bfd echo
//推荐配置为该模式（ctrl模式），默认是bfd echo模式；
和友商对接推荐ctrl模式，否则可能对接不起来。
RSR-A(config-GigabitEthernet 2/1)#ip ospf bfd //在对应的接口开启OSPF与BFD联动功能
Router B配置：
1、配置OSPF路由
RSR-B(config)#interface gigabitEthernet 2/1
RSR-B(config-GigabitEthernet 2/1)#ip ref
RSR-B(config-GigabitEthernet 2/1)#ip address 192.168.3.2 255.255.255.0
RSR-B(config)#interface gigabitEthernet 1/1
RSR-B(config-GigabitEthernet 1/1)#ip ref
RSR-B(config-GigabitEthernet 1/1)#ip address 192.168.2.1 255.255.255.0
RSR-B(config-router)# router ospf 123
RSR-B(config-router)#network 192.168.3.0 0.0.0.255 area 0
RSR-B(config-router)#network 192.168.2.0 0.0.0.255 area 0
2、配置OSPF与BFD联动
RSR-B(config)#interface gigabitEthernet 2/1
RSR-B(config-GigabitEthernet 2/1)#bfd interval 500 min_rx 500 multiplier 3
RSR-B(config-GigabitEthernet 2/1)#no bfd echo
RSR-B(config-GigabitEthernet 2/1)#ip ospf bfd
五、配置验证
1、通过show bfd neighber 确认BFD邻居状态。
