Ⅰ backup备份接口配置案例
功能介绍
基于接口链路的备份。
- 在主链路连通的情况下，备份接口始终处于down状态；
- 一旦主接口的链路断开，失去到达目的地址的路由，在设定的备份启动时间内，系统就会使用备份接口的链路来确保仍然存在到达目的地址的路由；
- 如果主接口的链路恢复通畅，那么在设定的备份切换时间内，系统就会关闭备份接口并切换到主接口链路；
应用场景
企业租用两条出口线路，有线的专线做为主用线路，正常情况下流量都从有线专线转发，另外一条3G线路做为备份线路。由于企业租用的3G线路为按流量计费，正常情况下3G线路都处于备份状态，当有线专线通信中断时，激活3G备份线路，那么此时可以在有线专线口配置3G接口为其backup接口，实现3G线路冗余备份的作用。
一、组网需求
1、用户3G有线专线备份的场景，所有用户通过专线传输数据，3G链路作为备份；
2、为节省3G流量，在主链路连通的情况下禁止3G拨号；
3、当专线故障的时候，进行线路的切换，使用3G链路进行传输；

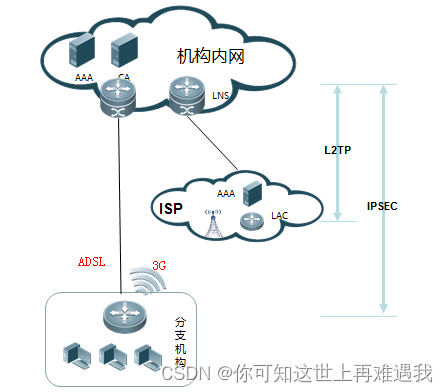

二、组网拓扑
三、配置要点
1、配置主接口使用的备份接口；
2、配置主接口与备份接口切换的延时；
3、配置主接口与备份接口的路由
四、配置步骤
路由器配置：
interface dialer 0//主链路接口，这里以ADSL链路为例
backup delay 0 0 //配置备份接口切换的时间，0表示立即切换
backup interface async 1 //配置备份接口，这里的备份接口为3G拨号接口
ip route 0.0.0.0 0.0.0.0 dialer 0 //配置路由
ip route 0.0.0.0 0.0.0.0 async 1
//ADSL及3G拨号的具体配置参考对应章节。
五、配置验证
1、通过show interface 备份接口，查看备份接口的状态
Ruijie#show interface async 1
async 1 is standby mode , line protocol is DOWN
//处在备份状态，接口down
Ⅱ Graceful Restart配置案例
功能介绍
GR技术产生的背景
1、分布式架构并支持不间断转发技术的设备，要求控制平面和数据平面分离。
2、控制平面负责路由计算、表项下发等；数据平面根据控制平面下发的转发表项进行数据转发。
3、在主备引擎切换时，备引擎上有数据平面信息，可以快速接替主引擎完成数据转发；但备引擎无控制面信息（比如动态路由数据库、邻居关系等），那么将导致其邻接设备检测到本设备动态协议中断，邻接的设备动态路由重新收敛，导致整网路由黑洞或路由旁路。
4、动态路由的收敛时间将是分钟级别的，无法满足不间断转发需求。
GR的原理
Graceful Restart（优雅重启），主要是为了实现在协议的重新启动过程中数据转发不间断。在管理板主备切换过程中，GR功能使动态路由邻居的路由转发表项保持住，待新的邻居协商收敛完成后再进行表项刷新，使得网络拓扑保持稳定，维持转发表；保障业务不中断。
GR的两个角色
Restarter：要执行优雅重启的设备
Helper ：辅助Restarter完成优雅重启，是Restarter的邻接设备
应用场景
企业的路由器拥有双主控引擎，当主引擎出现故障，切换到备份引擎时，动态路由协议重新收敛，会出现一段时间的网络中断，为了解决该问题，可以在路由器上启用路由器协议的GR功能，在主备引擎切换过程中，把路由转发表项保持住，数据继续转发，待路由重新收敛后，再刷新路由转发表项，减少网络的中断时间，提高用户上网体验。
GR配置
RIP-GR配置：需在本端配置Restarter，邻接设备无需配置（RIP天然支持Helper 角色）
RSR7708(config)#router rip
RSR7708(config-router)#graceful-restart
OSPF-GR配置：需在本端配置Restarter，邻接设备配置helper（锐捷设备默认开启helper功能，无需配置；友商设备行为需要确认，多数也为默认开启）
RSR7708(config)#router ospf 1
RSR7708(config-router)#graceful-restart
BGP-GR配置：两端都需配置Restarter // 注意必须bgp邻居重新建立才能生效
RSR7708(config)#router bgp 1
RSR7708(config-router)#bgp graceful-restart
注意：
1、单主控路由器是不支持GR Restarter的，gr的配置一般在双主控设备配置，比如RSR77/RSR77-X/RSR50E-40强烈要求部署。
2、我司设备默认支持GR helper 角色，无需配置命令。
