一、组网需求
某单位针对内网不同使用者进行流量管理。出口带宽是有限的20兆
领导： 192.168.1.10不做任何限制
员工： 192.168.1.50-100总带宽不超过15Mbps，每个人的流量不超过1Mbps。
Ip电话，视频：192.168.1.20，3M带宽，保证视频流畅

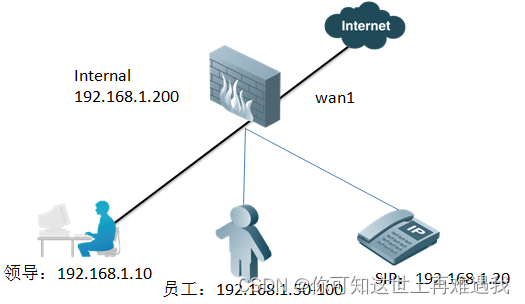

二、组网拓扑
三、配置要点
1、接口，路由基本上网配置
2、针对需要限制的用户地址段，定义相应的地址对象
3、定义流量整形器
4、配置策略，启用流量控制功能
说明：如需要分别对”上传“、”下载“进行流控，则需要启用”反向控制“；反向流向控制：为下载方向的流控控制。启用该功能后，上行和下行流量独立控制
四、配置步骤
1、接口、路由基本上网配置
配置详细过程请参照 “防火墙功能--单线上网--静态地址线路上网“一节

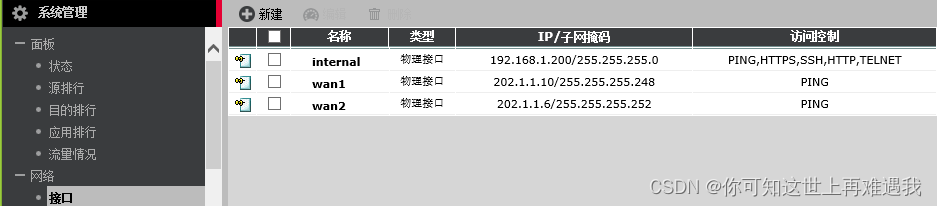

接口ip配置如下：
2、针对需要限制的用户地址段，定义相应的地址对象
定义三个地址对象：
manager： 192.168.1.10
sip： 192.168.1.20
staff：192.168.1.50-100

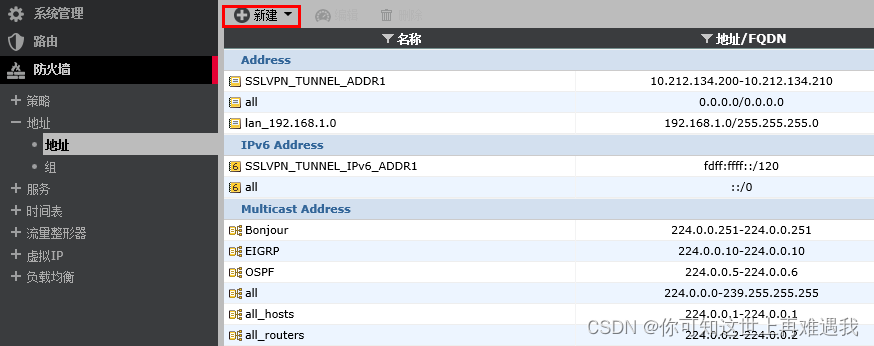

菜单： 防火墙--地址--地址页面，点击”新建“
1)定义领导ip地址，名称为"manager",ip地址为192.168.1.10

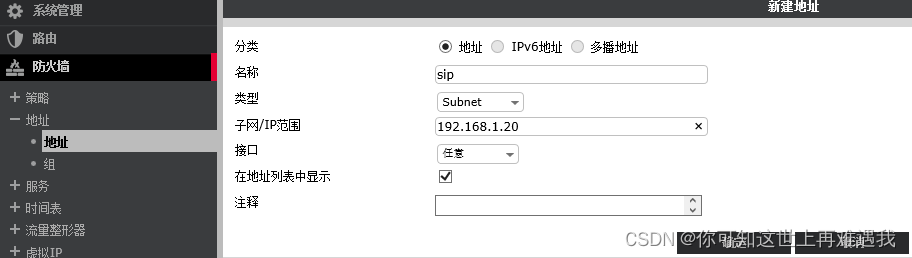

2)定义sip的ip地址，名称为"sip",ip地址为192.168.1.20

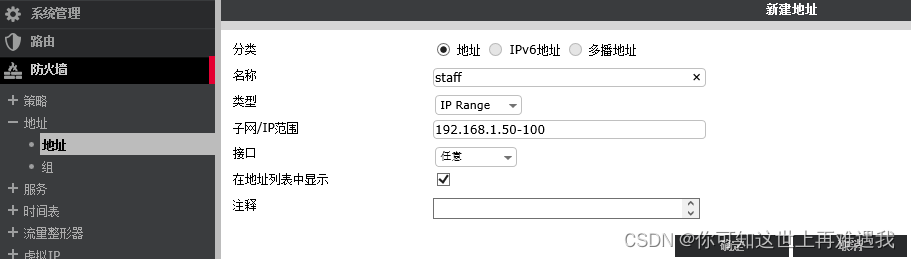

3)定义员工ip地址，名称为"staff",ip地址为192.168.1.50-100
2、定义流量整形器

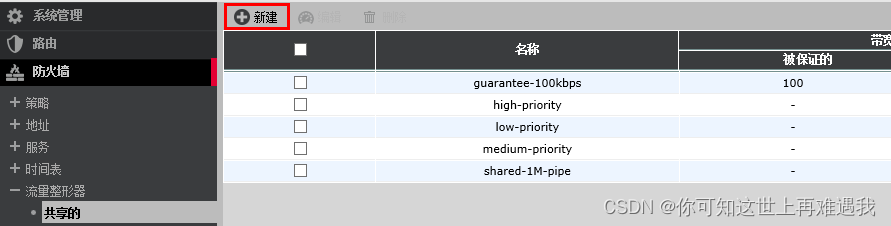

进入菜单：防火墙--流量整形器--共享的，点击"新建"按钮

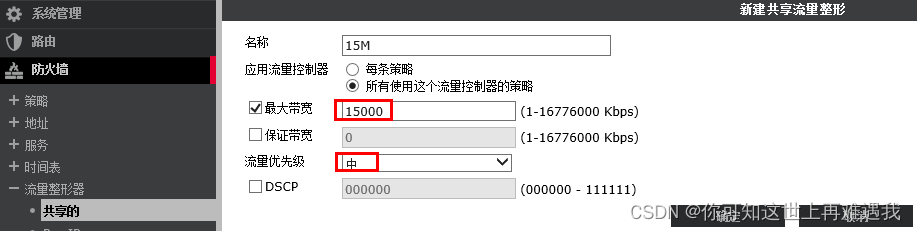

1)创建15M共享流量整形器
名字：自定义，用于标识。
应用控制： 设置该流控脚本如何被策略应用
每条策略： 每个使用该整形器的策略独立进行流控。比如有10条策略引用了15M的流控脚本，那么每条策略均可以使用15M的带宽。
所有使用这个流量控制的策略：所有使用该脚本的策略共同进行流控。比如有10条策略引用了15M的流控脚本，那么所有策略内的用户共同使用这15M的带宽，
即这10条策略流量加起来不会超过15M
流量优先级：
防火墙接口上定义了6个FIFO队列，0-5,0为最高优先级，5为最低。
0 队列用于防火墙的管理，vpn协商等，所有由防火墙发起，或者到达防火墙的流量会自动被放入队列0中，最优先被转发。
对于防火墙转发的在策略中使用traffic shaper功能的流量，其优先级可以分为高、中、低三个级别，级别高的流量会优先被防火墙转发。分别对应于转发队列的1,2,3，即：
高（队列1）、中（队列2）、低（队列3）
可以根据业务类型进行分类，将VOIP等业务设置为高优先级，http, pop3,sntp，OA系统等配置为中优先级，其他的业务放入低优先级。
如果策略中未指定任何级别的优先级，则默认被放入高优先级。
最大带宽：
该策略所能达到的最大带宽，单位kbps。当流量超过该闸值的时候，超过流量的数据包会被丢弃。配置为0 ，则意味着最大带宽不受限制。
保证带宽：
该策略能够得到的保证带宽。当流量低于该值的时候，数据包会被放入到队列0 中，也就是获得最优先的转发，保证该业务占用的最少带宽数量。不建议对非关键业务配置该参数。
当策略占用带宽介于最大带宽和保证带宽之间的时候，则按照策略内定义的优先级进行转发。
DSCP：是否使用DSCP差分服务代码点，其用于整个网络中配置端点到端点的QOS服务。

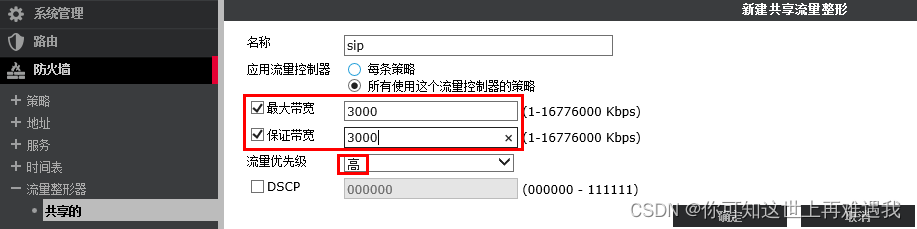

2）为语音视频创建3M的流量整形器
3）创建1M 每IP流量整形器

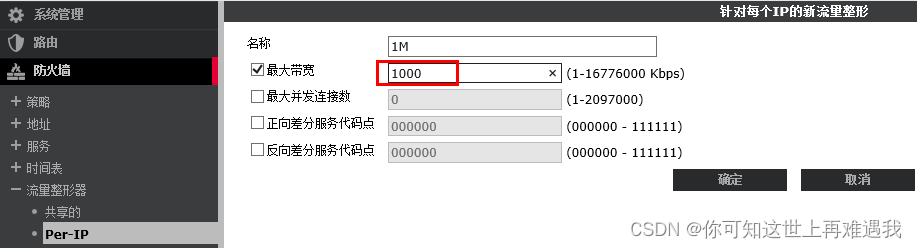

进入菜单：防火墙--流量整形--Per-IP
名字： 自定义
最大带宽：策略内的每个ip所能够使用的最大带宽，为上行和下行流量总和。1000，单位Kbps
最大并发连接数： 匹配该策略的每个用户所能够发起的最大连接数。超过该连接数后，用户无法建立新的连接。根据需要配置。
正向DSCP：是否使用DSCP差分服务代码点，用于整个网络中配置端点到端点的QOS服务
反向DSCP：是否使用DSCP差分服务代码点，用于整个网络中配置端点到端点的QOS服务
3、配置策略，启用流量控制功能

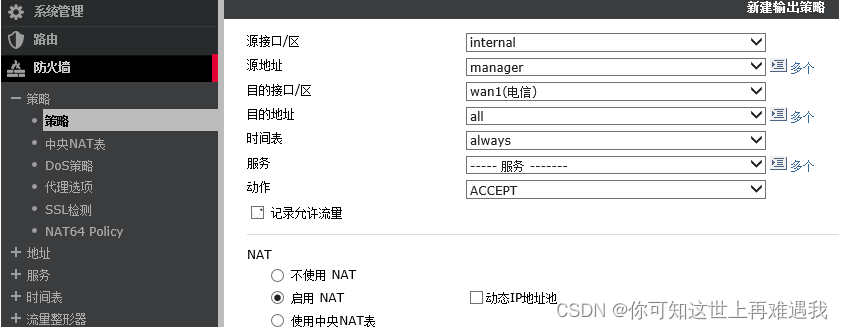

1)添加领导策略，不做任何限制

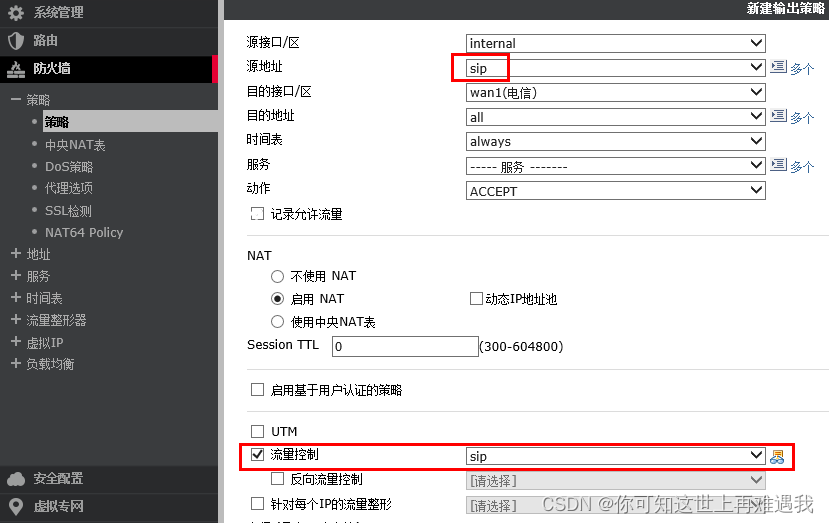

2)添加SIP策略，引用流量整形策略

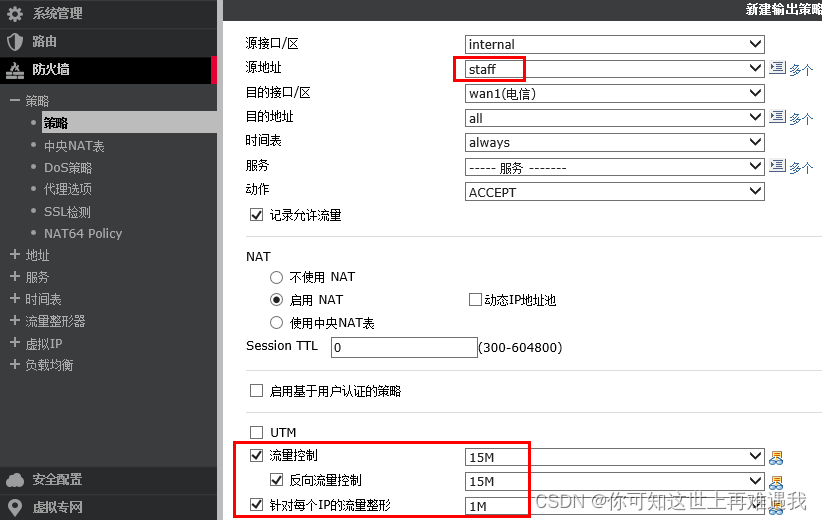

3）员工上网策略
说明：反向流向控制：为下载方向的流控控制。启用该功能后，上行和下行流量独立控制，上先行速率各15M，关闭该功能，上下行速率之和和15M。
五、配置验证
可以使用FTP下载观察速率。
如果启用的per-ip的会话限制，超过的会话，限制后无法继续使用网络。

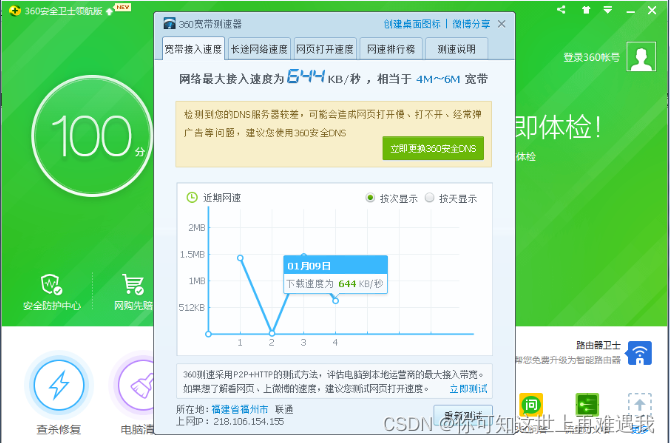

未开启per-ip会话限制，网速为4M-6M

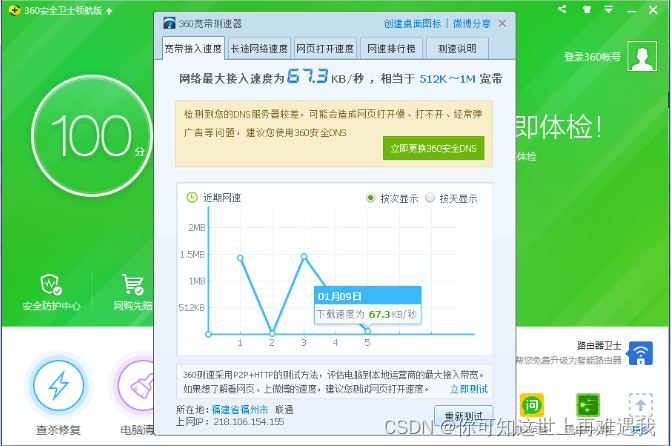

开启per-ip会话限制后，网速下降为1M左右
六、注意事项
问：perip不支持区分上行、下行分别限速？实际使用，会不会有问题？
答：不分上下行的，一般来说没什么问题。上诉案例即没有区分上下行实现；
