GRE综合实验

一、实验拓扑

二、实验划分

三、实验需求

如上图所示；

四、实验结果

1、先配IP

R1：

[r1-GigabitEthernet0/0/0]ip ad 192.168.1.5 24
[r1-GigabitEthernet0/0/0]inter g0/0/1
[r1-GigabitEthernet0/0/1]ip ad 100.1.1.1 24

R2:

[r2-GigabitEthernet0/0/0]ip ad 100.1.1.2 24
[r2-GigabitEthernet0/0/0]inter g0/0/1
[r2-GigabitEthernet0/0/1]ip ad 100.2.2.1 24

R3:

[r3-GigabitEthernet0/0/0]ip ad 100.2.2.2 24
[r3-GigabitEthernet0/0/0]inter g0/0/1
[r3-GigabitEthernet0/0/1]ip ad 192.168.2.5 24

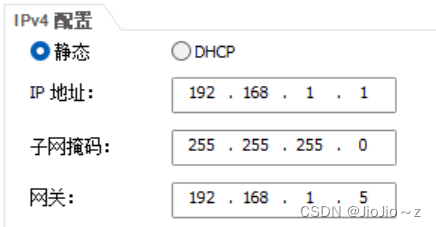

pc1：

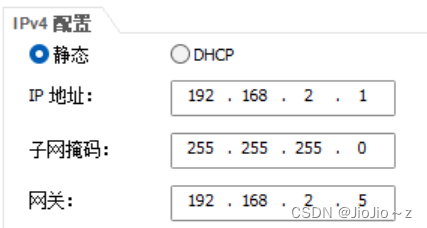

pc2：

2、搞通公网、私网

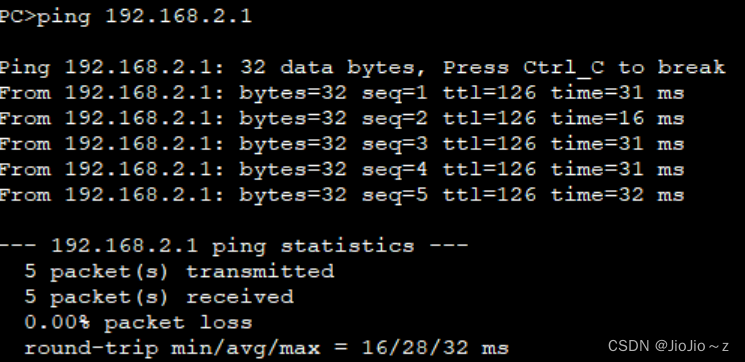

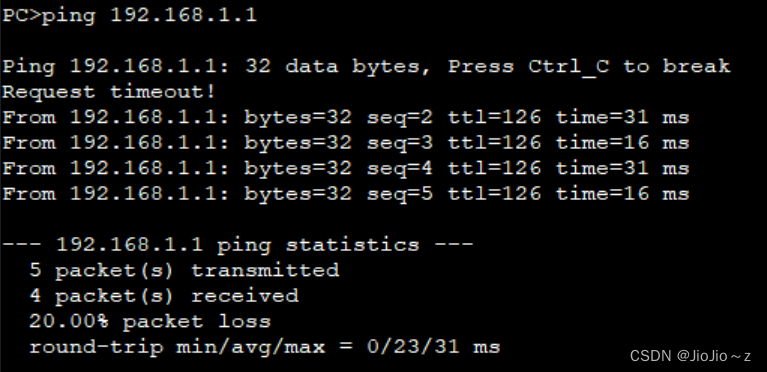

两边私网各自是通的；

R1和R3配缺省路由。

R1:

[r1]ip route-static 0.0.0.0 0 100.1.1.2

R3:

[r3]ip route-static 0.0.0.0 0 100.2.2.1

3、在公网通基础上创建GRE VPN

配置隧道接口：

R1:

[r1]inter tunnel 0/0/0
[r1-Tunnel0/0/0]ip ad 192.168.3.1 24

R3：

[r3]inter tunnel 0/0/0
[r3-Tunnel0/0/0]ip ad 192.168.3.3 24

配置gre：

R1:

[r1-Tunnel0/0/0]tunnel-protocol gr
[r1-Tunnel0/0/0]tunnel-protocol gre
[r1-Tunnel0/0/0]sou 100.1.1.1
[r1-Tunnel0/0/0]dest 100.2.2.2

R3:

[r3-Tunnel0/0/0]tunnel-protocol gre
[r3-Tunnel0/0/0]sou 100.2.2.2
[r3-Tunnel0/0/0]dest 100.1.1.1

4、配置路由协议传递两端私网路由

我使用的静态，也可以使用动态

R1:

[r1]ip route-static 192.168.2.0 24 192.168.3.3

R3:

[r3]ip route-static 192.168.1.0 24 192.168.3.1

两边配置一样，配置完了注意添加路由。之后内网之间便可以ping通了，可以用ping -a测试。
