**单片机设计介绍，基于单片机电子秤监测系统设计
一 概要
基于单片机的电子秤监测系统设计是一个结合了电子技术、单片机编程和称重技术的综合性项目。该系统的核心目标是实现电子秤的实时监测，包括数据采集、处理、显示以及与上位机的通信等功能。以下是对该设计项目的概要描述：
一、系统概述
基于单片机的电子秤监测系统主要由电子秤模块、单片机控制模块、显示模块和通信模块组成。电子秤模块负责采集物体的重量数据，单片机控制模块则对采集到的数据进行处理和控制，显示模块用于展示测量结果，通信模块则实现与上位机或其他设备的通信功能。
二、设计内容
电子秤模块设计：选择适合的称重传感器和信号处理电路，确保能够准确、稳定地采集物体的重量数据。
单片机控制模块设计：选用性能稳定、易于编程的单片机，编写相应的程序实现数据采集、处理、显示和通信等功能。
显示模块设计：选择合适的显示器件，如LCD显示屏或LED数码管，用于实时显示物体的重量数据。
通信模块设计：设计合适的通信接口和协议，实现与上位机或其他设备的通信功能，方便数据的传输和远程监控。
三、关键技术
称重传感器选型与校准：选择精度高、稳定性好的称重传感器，并进行必要的校准，确保测量结果的准确性。
信号处理与滤波技术：采用合适的信号处理电路和滤波算法，对采集到的信号进行去噪和放大，提高测量精度和稳定性。
单片机编程技术：掌握单片机的编程语言和开发环境，实现数据采集、处理、显示和通信等功能。
通信协议设计：设计稳定可靠的通信协议，确保数据传输的正确性和实时性。
四、系统特点
实时监测：系统能够实时采集和显示物体的重量数据，方便用户随时了解物体的重量信息。
高精度测量：通过选用高精度称重传感器和信号处理电路，实现高精度测量。
易于扩展：系统设计灵活，可根据需求添加其他功能模块，如温度监测、湿度监测等。
通信功能强大：系统支持多种通信方式，方便与上位机或其他设备进行数据交互和远程控制。
五、应用前景
基于单片机的电子秤监测系统在工业生产、商业贸易和物流管理等领域具有广泛的应用前景。它可以用于实时监测货物的重量信息，提高物流管理的效率和准确性；同时，也可以用于工业生产线上的质量检测和控制，确保产品质量的稳定性。此外，该系统还可以作为教学实验平台，帮助学生更好地理解和掌握单片机、称重技术和通信技术等知识。
综上所述，基于单片机的电子秤监测系统设计是一个具有实际应用价值和广阔发展前景的项目。通过合理的设计和优化，可以实现对物体重量的实时监测和精确测量，为相关领域的研究和应用提供有力支持。
二、功能设计
文件夹内包含工程文件，可直接运行或者二次开发；
此设计可作为毕业设计和课程设计资料，包含原理图、程序代码（嵌入式类设计）、软件资料等等，非常完善；
设计思路
设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；
调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；
比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；
软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。
三、 软件设计
本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。
————————————————
仿真实现

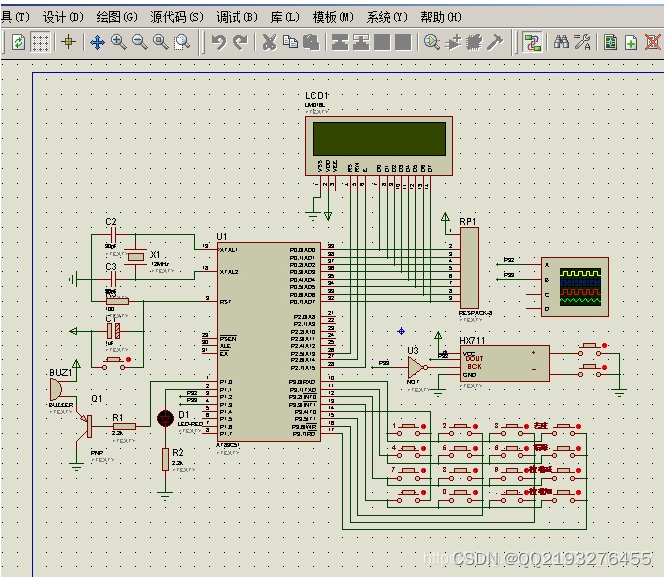

本设计利用protues8.7软件实现仿真设计，具体如图。
Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————
原理图
五、 程序
本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。
————————————————
